Gitter, Technikraumtüren und Luken

Kleinteile, die fast nie vorab bestellt werden: an sie denkt man, wenn das Haus schon steht. Gemeinsam ist ihnen, dass jedes nach der gemessenen Öffnung entsteht und nicht nach einer Zeichnung.

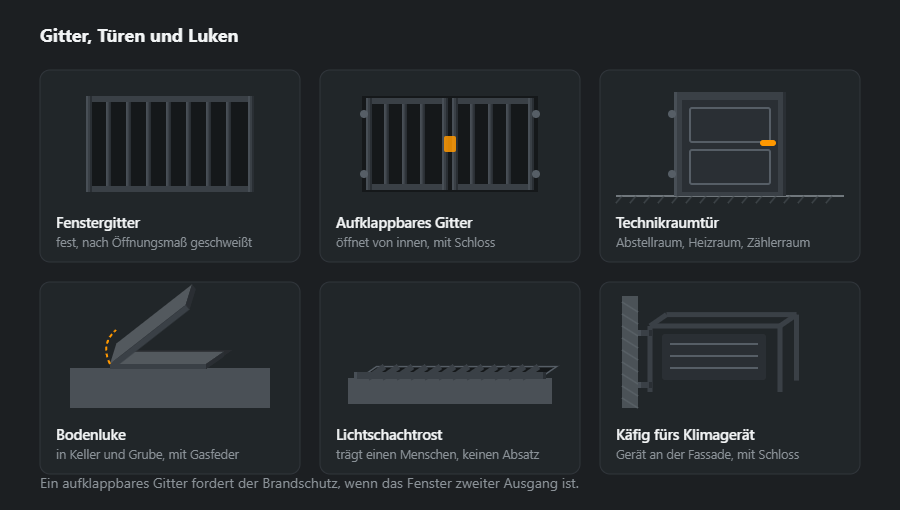

Sechs typische Erzeugnisse

Schema herunterladen: SVG · PNG

• Fenstergitter — fest, auf die Öffnung geschweißt und in die Laibung oder die Außenwand verankert.
• Aufklappbares Gitter — von innen zu öffnen, mit Schloss; Pflicht, wo das Fenster als Rettungsweg zählt.
• Technikraumtür — für Abstellraum, Heizraum, Zählerraum; oft mit Lüftungsgitter im Blatt.
• Bodenluke — zum Keller, mit Gasfeder, damit der Deckel nicht auf die Hände fällt.
• Lichtschachtrost — trägt einen Menschen, aber keinen Absatz: die Stäbe stehen weit, damit Wasser abläuft.
• Käfig fürs Klimagerät — Gerät an der Fassade, abschließbar, mit Luft für die Wartung.

Warum das Aufmaß mehr zählt als die Zeichnung

Öffnungen in fertigen Gebäuden sind selten rechteckig. Zehn bis fünfzehn Millimeter Unterschied über die Diagonale sieht man an der Wand nicht, beim Gitter bedeuten sie auf der einen Seite eine Fuge und auf der anderen Klemmen. Deshalb wird nach Befund geschweißt: vier Seiten und beide Diagonalen werden gemessen, der Rahmen wird vor Ort angepasst.

Das Zweite, was beim Aufmaß entschieden wird, ist die Befestigung. In Beton und Vollziegel gehen Anker, in Hohlblock Verbundmörtel mit Hülse, in eine Holzwand Schlüsselschrauben über eine Platte. Untergründe und Anker stehen unter Ablauf und Preis.

Beschichtung

Gitter und Luken stehen draußen und fast immer an Stellen, die sich schlecht streichen lassen: im Lichtschacht, in der Fensterlaibung, unter dem Überstand. In drei Jahren nachzubessern fällt aus — es gibt keinen Zugang. Deshalb lohnt sich hier häufiger als bei anderen Erzeugnissen die Feuerverzinkung: sie schützt auch im Inneren des Profils, wohin ein Pinsel nie kommt.

Welche Profile und warum

Gitter und Luken sind leichte Arbeiten, aber jedes Teil hat seine Aufgabe. Der Rahmen hält die Form und leitet die Kraft in die Anker, die Füllung darf keinen Menschen durchlassen, und die Querriegel halten die Stäbe, damit man sie nicht aufbiegen kann.

• Rahmen des Fenstergitters — Winkel L 30×30×3, 1,36 kg/m, oder Rohr 30×30×2, 1,68 kg/m. Der Winkel lässt sich leichter in die Laibung einpassen, das Rohr sieht sauberer aus, muss aber auch innen geschützt werden.
• Stäbe — Vierkant 12 mm, 1,13 kg/m, oder 14 mm, 1,54 kg/m. Vollmaterial ist schwerer durchzusägen als ein Rohr gleicher Stärke.
• Querriegel — Flachstahl 30×4, 0,94 kg/m, am besten gelocht, damit die Stäbe hindurchgesteckt werden.
• Technische Tür — Rahmen aus Rohr 40×40×2, 2,31 kg/m, mit 2-mm-Blech, 15,7 kg/m², oder Gitterfüllung zur Belüftung.
• Luke — Rahmen aus Winkel L 50×50×5, 3,77 kg/m, Deckel aus 4-mm-Blech, 31,4 kg/m²; schon 1 m² Deckel wiegt über 30 kg, daher die Gasdruckfeder.

Metergewichte anderer Größen stehen in den Rechnern für Winkelstahl und Hohlprofile.

Nähte und Knoten

Ein Gitter hat keine statisch bemessenen Nähte im Sinne des Stahlbaus, aber von den Knoten hängt ab, ob es Einbruchschutz ist oder Dekoration.

• Stab durch gelochten Flachstahl — der Stab geht durch das Loch und ist beidseitig verschweißt. So ein Gitter biegt kein Brecheisen auf, weil sich der Stab im Knoten nicht drehen kann.
• Stab an Rahmen — umlaufend oder mindestens zweiseitig geschweißt; ein einzelner Heftpunkt bricht mit einem Schlag.
• Bänder des Klappgitters — innen, mit Aushebelschutz; einen Bolzen außen muss man nur herausschlagen.
• Dünnes 2-mm-Rohr — kurze Nähte, wenig Strom; eine durchgebrannte Wand am Stab ist die Stelle, an der zuerst Rost ansetzt.

Wie man dünne Hohlprofile ohne Durchbrand schweißt, steht im Artikel Vierkantrohr schweißen. Scharfe Kanten und Stabenden werden nach dem Schweißen verschliffen: dort sind Farbe und Zink am dünnsten.

Ablauf von Fertigung und Montage

1. Aufmaß der Öffnung — Seiten, Diagonalen, Laibungstiefe, Wandbaustoff; daraus ergeben sich Rahmenmaß und Anker.
2. Zeichnung mit Spiel — Rahmen um das Montagespiel kleiner als die Öffnung, Stababstand, Lage der Anker und Bänder.
3. Zuschnitt und Lochen — Stäbe auf Länge, Löcher im Flachstahl nach einer Schablone, damit der Abstand gleich bleibt.
4. Schweißen auf dem Tisch — Rahmen, Stäbe, Riegel; Diagonalen vor dem Fertigschweißen prüfen.
5. Verschleifen und Schutz — Feuerverzinken, Pulverbeschichten oder beides.
6. Montage — in die Laibung setzen, verankern, Schloss prüfen und testen, ob das Klappgitter von innen aufgeht.

Korrosionsschutz: worauf achten

Vollstäbe lassen sich problemlos verzinken, ein Rahmen aus Rohr braucht aber Entlüftungsbohrungen an den Enden jedes Abschnitts — ein geschlossenes Rohr kann im Zinkbad aufreißen. Gitter, die langlebig und farbig sein sollen, bekommen ein Duplex-System: Zink und darüber Pulverbeschichtung. Nach dem Verzinken wird nicht mehr geschweißt oder geschnitten: Jede solche Stelle muss gesäubert und mit Zinkspray geschlossen werden, und in der Laibung kommt später niemand mehr heran. Ein Lukendeckel lohnt eine Gummidichtung — stehendes Wasser auf dem Rahmen ist der schnellste Rost am ganzen Teil.

Typische Fehler

• Anker von außen erreichbar — die Stäbe halten, und das Gitter kommt samt Dübeln aus der Wand.
• Stäbe nur geheftet — ein Schlag, und der Stab hängt lose.
• Rahmen exakt auf Öffnungsmaß — in einer schiefen Laibung geht er nicht hinein oder lässt auf einer Seite einen Spalt.
• Außenliegende Bänder ohne Schutz — der Flügel ist ab, sobald die Bolzen herausgeschlagen sind.
• Rohr ohne Bohrungen vor dem Verzinken — die Verzinkerei lehnt ab, oder das Rohr reißt im Bad.

Material berechnen: Fenstergitter 120×150 cm

Festes Gitter für ein Fenster 1,2×1,5 m: Rahmen aus Winkel (Umfang 5,4 m), neun senkrechte Stäbe 12 mm à 1,5 m — das ergibt einen lichten Abstand von etwa 12 cm — und zwei waagerechte Riegel aus Flachstahl à 1,2 m. Ohne Anker und Schloss.

Das ergibt 25 kg netto und 26 kg mit Zuschlag, etwa 14 kg je Quadratmeter Fenster. Die Stäbe machen mehr als die Hälfte des Gewichts aus und bestimmen damit die Materialkosten: Der Wechsel von 12 auf 14 mm macht das Gitter spürbarer schwerer als ein anderer Rahmen. Achtung Schnittfuge: Aus einem 6-m-Stab kommen nur drei Stücke à 1,5 m, weil das vierte mit den Schnitten nicht mehr passt, bei 1,49 m sind es vier. Das prüft man vor der Bestellung im Zuschnittplan; mehrere Gitter auf einmal rechnet der Stücklistenrechner.

Wie es weitergeht

Gehen Gitter über den ganzen Umfang zusammen mit dem Zaun, siehe Zäune: Füllung und Beschichtung nimmt man im gleichen Ton. Gitterroste für Podeste und Treppen stehen unter Treppen und Geländer.

Autor: Dmitry Frolov, Schweißer und Metallbauer Aktualisiert: 28. September 2026
