Rejas, puertas técnicas y trampillas

Piezas pequeñas que casi nunca se encargan por adelantado: uno se acuerda de ellas cuando la casa ya está hecha. Comparten una cosa: todas se fabrican sobre el hueco medido, no sobre un plano.

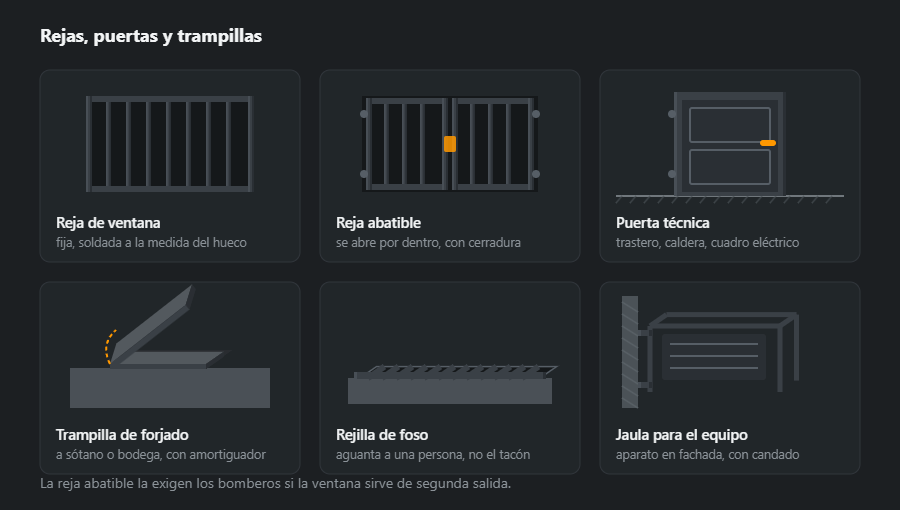

Seis productos típicos

Descargar el esquema: SVG · PNG

• Reja de ventana — fija, soldada al hueco y anclada al mochetón o al muro exterior.
• Reja abatible — se abre desde dentro, con cerradura; obligatoria donde la ventana cuenta como evacuación.
• Puerta técnica — a trastero, sala de calderas o cuarto de contadores; a menudo con lama para ventilar.
• Trampilla de forjado — al sótano, con amortiguador de gas para que la tapa no caiga sobre las manos.
• Rejilla de foso — aguanta a una persona pero no un tacón: los barrotes van separados para que salga el agua.
• Jaula para el aire acondicionado — unidad en fachada, con candado y holgura para el mantenimiento.

Por qué la medición manda sobre el plano

Los huecos de los edificios acabados rara vez son rectangulares. Diez o quince milímetros de diferencia en diagonal no se ven en un muro, pero en una reja significan holgura por un lado y agarrotamiento por el otro. Por eso se suelda sobre lo que hay: se miden los cuatro lados y las dos diagonales, y el marco se ajusta en obra.

Lo segundo que se decide en la medición es la fijación. Hormigón y ladrillo macizo admiten anclajes; el bloque hueco, química con tamiz; un muro de madera, tirafondos a través de una placa. Soportes y anclajes están en cómo se encarga.

Acabado

Las rejas y trampillas viven a la intemperie y casi siempre en sitios incómodos de pintar: dentro de un foso, en el mochetón de una ventana, bajo el alero. Retocarlas dentro de tres años no va a ocurrir: no hay acceso. Por eso aquí el galvanizado en caliente compensa más a menudo que en otros productos: protege también el interior del perfil, adonde una brocha no llega nunca.

Qué perfiles y por qué

Rejas y trampillas son trabajos ligeros, pero cada pieza tiene su función. El marco mantiene la forma y lleva el esfuerzo a los anclajes, el relleno no debe dejar pasar a una persona y los travesaños sujetan los barrotes para que no se puedan separar.

• Marco de reja de ventana — angular L 30×30×3, 1,36 kg/m, o tubo 30×30×2, 1,68 kg/m. El angular se encaja mejor en el vano; el tubo queda más limpio, pero hay que protegerlo también por dentro.
• Barrotes — macizo cuadrado de 12 mm, 1,13 kg/m, o de 14 mm, 1,54 kg/m. El macizo cuesta más de serrar que un tubo del mismo grosor.
• Travesaños — pletina 30×4, 0,94 kg/m, mejor punzonada para que los barrotes la atraviesen.
• Puerta técnica — bastidor de tubo 40×40×2, 2,31 kg/m, y chapa de 2 mm, 15,7 kg/m², o paño de reja para ventilar.
• Trampilla — marco de angular L 50×50×5, 3,77 kg/m, tapa de chapa de 4 mm, 31,4 kg/m²; un solo metro cuadrado de tapa pasa de 30 kg, de ahí el amortiguador de gas.

Los pesos de otras medidas están en las calculadoras de angulares y de tubo estructural.

Soldaduras y uniones

Una reja no tiene soldaduras calculadas en sentido estructural, pero de las uniones depende que sea seguridad o adorno.

• Barrote pasante en pletina punzonada — el barrote atraviesa el agujero y se suelda por los dos lados. Con una palanca no se abre, porque el barrote no puede girar en la unión.
• Barrote al marco — cordón perimetral o, como mínimo, por dos lados; un punto suelto salta de un golpe.
• Bisagras de reja abatible — por dentro y con antielevación; un pasador por fuera basta con sacarlo a golpes.
• Tubo fino de 2 mm — cordones cortos e intensidad baja; la pared perforada junto al barrote es donde primero empieza el óxido.

Cómo soldar tubo fino sin perforarlo se explica en soldar tubo estructural. Las aristas vivas y las puntas de los barrotes se amolan después de soldar: ahí la pintura y el cinc son más finos.

Orden de fabricación y montaje

1. Medición del hueco — lados, diagonales, fondo del vano, tipo de muro; de ahí salen la medida del marco y los anclajes.
2. Plano con holgura — marco menor que el hueco en la holgura de montaje, separación de barrotes, posición de anclajes y bisagras.
3. Corte y punzonado — barrotes a medida, agujeros de las pletinas con una misma plantilla para que la separación sea igual.
4. Soldadura en mesa — marco, barrotes, travesaños; diagonales comprobadas antes de soldar definitivamente.
5. Amolado y protección — galvanizado, lacado en polvo o ambos.
6. Montaje — colocación en el vano, anclajes, prueba de la cerradura y de la apertura de la reja abatible desde dentro.

Protección contra la corrosión: en qué fijarse

El macizo se galvaniza sin problemas, pero un marco de tubo necesita taladros de venteo en los extremos de cada tramo: un tubo cerrado puede reventar en el baño de cinc. Las rejas que tienen que durar y además llevar color se hacen en sistema dúplex: galvanizado y encima lacado en polvo. Después de galvanizar la reja ya no se suelda ni se recorta: cada punto así hay que limpiarlo y cubrirlo con galvanizado en frío, y dentro del vano nadie lo va a repasar luego. A la tapa de la trampilla conviene ponerle junta de goma: el agua encharcada sobre el marco es el óxido más rápido de toda la pieza.

Errores típicos

• Anclajes accesibles desde fuera — los barrotes aguantan y la reja sale del muro con los tacos.
• Barrotes punteados — un golpe y el barrote queda colgando.
• Marco a la medida justa del hueco — en un vano descuadrado no entra o queda una rendija en un lado.
• Bisagras exteriores sin protección — la hoja sale al sacar los pasadores.
• Tubo sin taladros antes de galvanizar — la galvanizadora lo rechaza o el tubo revienta en el baño.

Cómo calcular el material: reja de ventana de 120×150 cm

Reja fija para una ventana de 1,2×1,5 m: marco de angular (perímetro de 5,4 m), nueve barrotes verticales de 12 mm de 1,5 m — sale una separación libre de unos 12 cm — y dos travesaños horizontales de pletina de 1,2 m. Sin anclajes ni cerradura.

Salen 25 kg netos y 26 kg con margen, unos 14 kg por metro cuadrado de ventana. Los barrotes son más de la mitad del peso, así que marcan el coste del material: pasar de 12 a 14 mm encarece la reja más que cambiar el marco. Ojo con el corte: de una barra de 6 m salen solo tres trozos de 1,5 m, porque el cuarto ya no cabe contando los cortes, mientras que a 1,49 m salen cuatro. Eso se comprueba antes de pedir en el plan de corte; varias rejas a la vez las calcula la calculadora de lista de materiales.

Qué viene después

Si las rejas recorren todo el perímetro junto con la valla, vea vallas: relleno y acabado se eligen a juego. El tramex para mesetas y escaleras está en escaleras y barandillas.
