Lo que se suelda para el patio y el jardín
La mitad de los encargos del taller no son estructuras, sino cosas que están en el patio: un cenador, un invernadero, un banco, un columpio, un leñero. Apenas soportan carga, pero están a la intemperie todo el año, y en ellas no decide el cálculo sino la sección, el nudo y el recubrimiento.
El cenador: en qué se diferencia de una marquesina

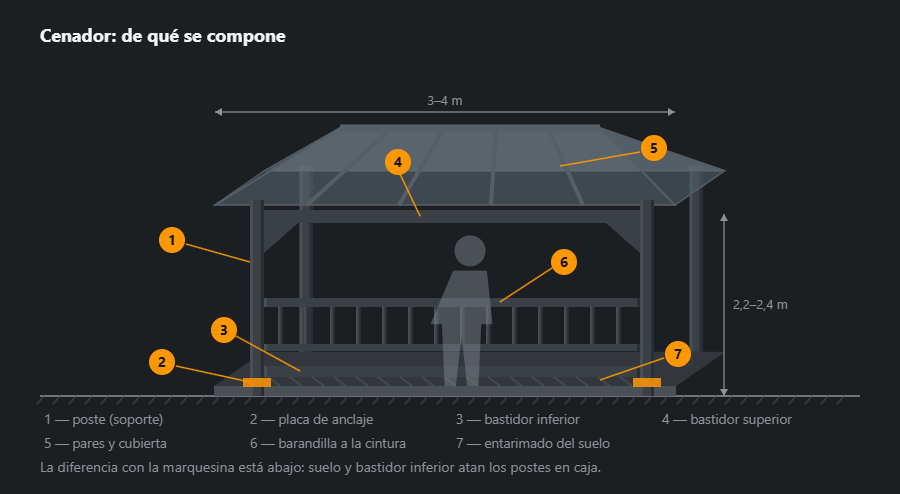

Por fuera la diferencia no se ve: los mismos cuatro postes y la misma cubierta. La diferencia está abajo. La marquesina no tiene suelo ni barandilla, y nadie la empuja, así que le basta la rigidez del bastidor superior. El cenador tiene pasamanos donde uno se apoya y suelo por el que se anda con la vajilla en la mano — luego los postes hay que atarlos también por abajo.
Las placas de anclaje se dejan en la solera antes del hormigonado, no después: el anclaje en hormigón fraguado trabaja peor y cuesta más, y en un recrecido fino además desconcha el borde. Si aún no hay solera, el cenador se levanta sobre pilotes de rosca y el suelo se tiende sobre rastreles — eso se desmonta y se traslada, cosa que una losa no permite.
Qué tipos hay

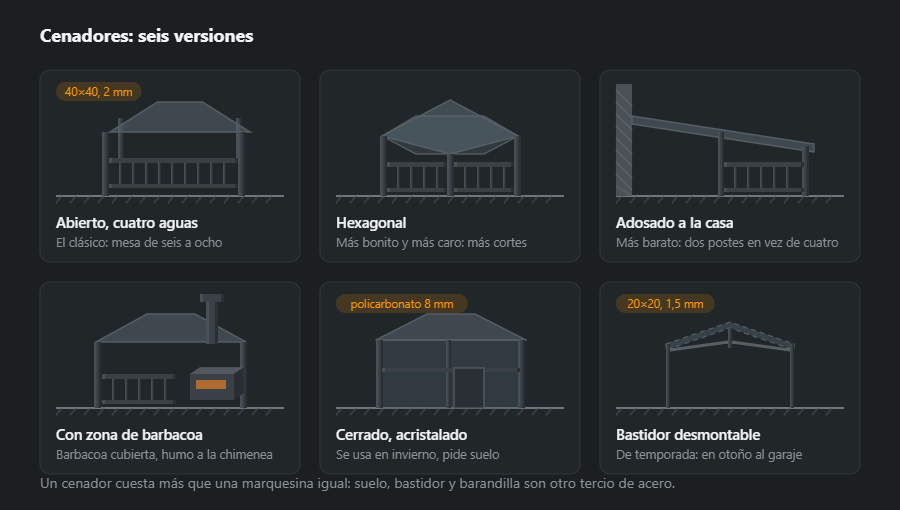

Abierto a cuatro aguas es lo que más se pide: mesa para seis u ocho, corriente por todos lados, techo contra la lluvia. El adosado a la casa sale más barato exactamente porque el muro sustituye dos de los cuatro postes, pero no se puede poner donde el muro es ciego y no tiene acera perimetral.
El cenador cerrado y acristalado ya no es un cenador sino una casita: necesita suelo de verdad, no entablado sobre rastreles, y no se puede asentar sin pendiente en la solera. El bastidor desmontable vive al revés — tres meses al año en pie y el resto en el garaje; se suelda con tubo fino de 20×20 y se monta con tornillos.
Invernaderos y semilleros

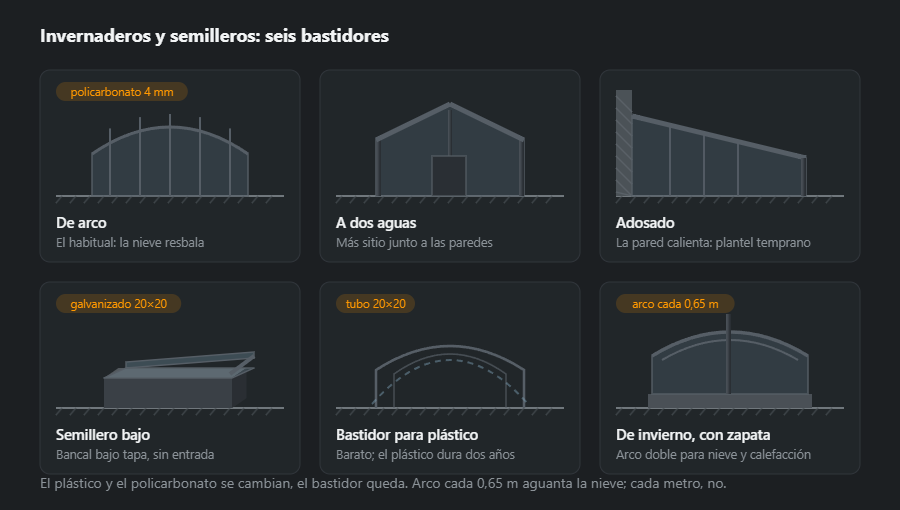

Aquí lo decide el paso del arco, no el espesor de la cubrición. El policarbonato se cambia cada siete u ocho años, el plástico cada dos, y el bastidor se queda. Arco cada 0,65 m aguanta la nieve mojada; cada metro se pliega el primer invierno, y con él se rasga la cubrición.
El semillero no es un invernadero pequeño sino otro objeto: no se entra en él, se le levanta la tapa. Por eso no tiene puerta ni pasillo central, y todo el ahorro sale del metal, no del tamaño. El invernadero de invierno pide zapata, arco doble y calefacción a la vez — por regla general sale más barato poner dos corrientes.
Bancos, mesas, papeleras y jardineras

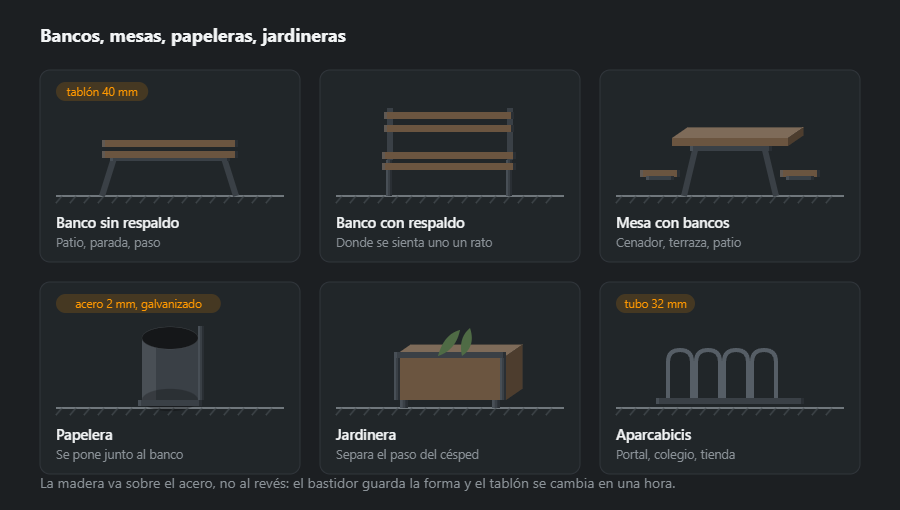

Todo el mobiliario de exterior tiene el mismo fallo en su versión barata: el tablón se atornilla al bastidor desde arriba y de parte a parte. El agua queda en el hueco de la cabeza, la madera se pudre ahí primero y a los tres años el tablón rompe justo por la línea de tornillos. Lo correcto es tirar del perno desde abajo, por debajo del bastidor.
La jardinera y la papelera se distinguen del banco en que siempre tienen agua dentro. El fondo no se hace ciego, sino perforado y sobre pies: entre el fondo y el pavimento tiene que quedar holgura, porque si no lo que se oxida no es la pieza sino el sitio que hay debajo.
Menudencias del patio

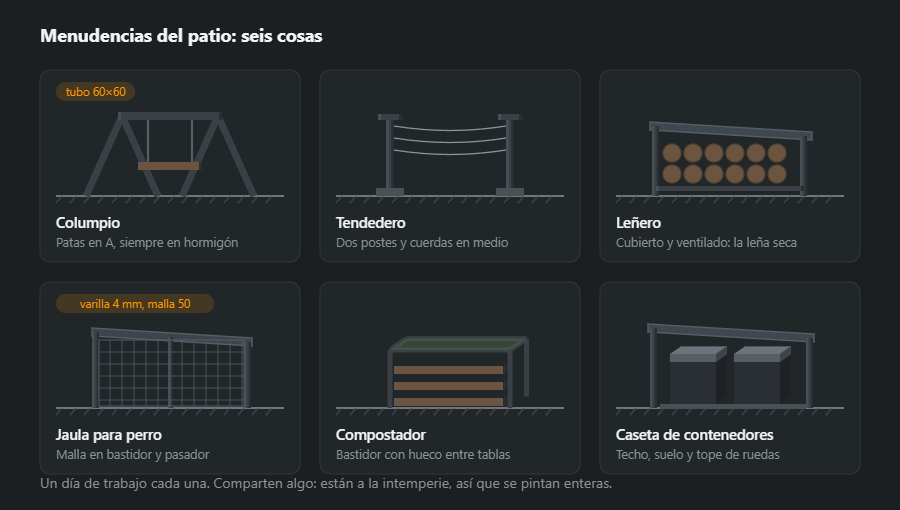

Son los trabajos de un día y, juntos, más de la mitad de los encargos para un patio: columpio, tendedero, leñero, jaula, compostador, caseta de contenedores. Comparten una cosa — están a la intemperie todo el año, así que se pintan enteros, incluidas las caras interiores y los extremos de los tubos.
Los tapones en los extremos del tubo no son adorno. El tubo abierto recoge agua, el invierno lo revienta por la costura, y eso ocurre siempre donde no se ve: en el extremo inferior del poste, bajo tierra. El tapón se pone soldado o de plástico a presión, pero se pone siempre.
Qué perfiles y por qué
En lo que va al jardín el perfil se elige primero por la soldadura y la vida a la intemperie, y luego por el peso. Una pared demasiado fina se perfora en las esquinas y el calor retuerce toda la pieza, por eso por debajo de 2 mm solo se baja en estructuras ligeras desmontables.
- Pilares del cenador — tubo 60×60×3, 5,19 kg/m; en cenadores grandes 80×80×4, 9,22 kg/m.
- Zuncho superior e inferior — 40×40×3, 3,30 kg/m; el inferior es el que distingue un cenador de una marquesina.
- Cabios y rastreles — 40×20×2, 1,68 kg/m, con el lado largo en vertical.
- Arcos de invernadero — 20×20×2, 1,05 kg/m, o 40×20×2 con luces mayores; la separación importa más que la sección.
- Viga del columpio — tubo redondo 76,1×3,6, 6,44 kg/m, o 88,9×4,0, 8,38 kg/m; patas 48,3×3,2, 3,56 kg/m.
Cenador e invernadero soportan nieve en la cubierta y el columpio, carga dinámica: con medidas grandes o en un espacio público las secciones se comprueban con cálculo, no copiando las del vecino. Los pesos de otros perfiles están en la calculadora de tubo estructural.
Soldaduras y uniones
- Esquinas del zuncho — a inglete o a tope con tapa; la pared fina se suelda en tramos cortos para no quemar el borde.
- Cenador hexagonal — seis cortes a 60° en cada nivel; el ángulo se comprueba con plantilla antes de soldar, porque el error se acumula en el perímetro.
- Arcos de invernadero — curvados, no soldados a trozos; una soldadura en mitad del arco es el punto donde se partirá con la nieve.
- Enganches del columpio — comprados, con carga certificada, atornillados con casquillo pasante en la viga; un gancho soldado de redondo es el eslabón más débil de todo el conjunto.
Con pared de 3 mm el límite superior 0,7·t es solo 2,1 mm, por debajo del mínimo a3 de la EN 1993-1-8, así que las uniones de los pilares se sueldan a3 — z ≈ 4,2 mm. Cómo soldar tubo fino se explica en soldar tubo estructural, y un cenador de estructura sencilla puede hacerlo usted mismo con la guía de la marquesina.
Orden de fabricación y montaje
- Cimentación — solera con placas de anclaje embebidas o pilotes de rosca; los niveles se fijan antes de pedir el acero.
- Plano — separación de pilares según las placas, pendiente de cubierta, entrada en el zuncho inferior, separación de arcos.
- Tramos en taller — marcos y cerchas de cubierta en mesa plana.
- Protección — galvanizado con taladros de venteo y después pintura.
- Montaje — pilares sobre anclajes, zuncho inferior, zuncho superior, cubierta; uniones atornilladas, soldar en obra solo como excepción.
- Cubierta y remates — policarbonato, chapa o tablas; tapones, calzos bajo la madera.
Protección contra la corrosión
Todo lo del jardín está bajo la lluvia, y pilares y patas además en la humedad a ras de suelo. Lo más duradero es galvanizado en caliente con lacado encima; la pintura sola pide renovarse a las pocas temporadas, empezando por el pie de los pilares. Los tubos que se galvanizan llevan taladros de venteo, y los que se pintan, tapones para que no se llenen de agua. La madera no apoya directamente sobre el acero: un calzo o una holgura dejan secar ambas superficies después de llover.
Errores típicos
- Arcos de invernadero soldados a trozos — se parten por la soldadura con la primera nevada húmeda.
- Cenador sin zuncho inferior — los pilares se abren cuando la gente se apoya en la barandilla.
- Gancho del columpio hecho de redondo — la soldadura trabaja a fatiga y rompe sin avisar.
- Anclajes en una solera fina — el borde se desmorona y el pilar empieza a moverse.
- Madera plana sobre el acero — el agua queda entre ambos y se pudren las dos superficies.
Cómo calcular el material: cenador de 3×3 m
Cenador a cuatro aguas de 3×3 m con pilares de 2,5 m: cuatro pilares 60×60×3, zuncho superior de 40×40×3 en todo el perímetro (12 m), zuncho inferior sin la entrada (11 m), cuatro limatesas de 2,3 m y ocho cabios intermedios de 1,6 m de 40×20×2. Sin cubierta, suelo ni barandilla.
| Elemento | Perfil | Longitud, m | Uds. | kg/m | kg |
|---|---|---|---|---|---|
| Pilar | 60×60×3 | 2,50 | 4 | 5,19 | 51,9 |
| Zuncho superior | 40×40×3 | 12,00 | 1 | 3,30 | 39,6 |
| Zuncho inferior | 40×40×3 | 11,00 | 1 | 3,30 | 36,3 |
| Limatesa | 40×20×2 | 2,30 | 4 | 1,68 | 15,5 |
| Cabio intermedio | 40×20×2 | 1,60 | 8 | 1,68 | 21,5 |
| Total | 164,8 | ||||
| Con margen 5 % | 173 | ||||
Salen 165 kg netos y 173 kg con margen, unos 19 kg por metro cuadrado. El zuncho inferior es más de una quinta parte de todo el acero: justo la partida que distingue un cenador de una marquesina de la misma superficie. El conjunto con cubierta lo calcula la calculadora de lista de materiales, y el corte de los cabios, el plan de corte.
Qué sigue
Si lo que hace falta en el patio es cubrir el coche, eso está en marquesinas, con el apoyo y la pendiente. La barbacoa, la mesa de inoxidable y el depósito están en productos de taller. Qué cuesta cada cosa y cuánto tarda, en cómo se encarga.
Preguntas frecuentes
¿En qué se diferencia un cenador de una marquesina?
En el suelo y el bastidor inferior. La marquesina se sostiene por arriba: postes, cercha, cubierta — y basta, porque nadie la empuja. El cenador tiene barandilla en la que uno se apoya y suelo por el que se anda, así que los postes hay que atarlos también abajo, en caja rígida. De ahí sale la diferencia de precio, alrededor de un tercio a igual superficie.
¿Con qué tubo se suelda un cenador?
Postes de 60×60 u 80×80 con pared de 2–3 mm, bastidor 40×40, pares 40×20. En un cenador de 3×3 va sobrado. Más fino no se elige por la soldadura, no por la resistencia: la pared delgada se quema en las esquinas y el calor saca el conjunto de escuadra.
¿Necesita cimentación un invernadero?
Uno corriente no: bastan anclajes al terreno o pilotes de rosca. La zapata la pide el invernadero de invierno, que va calefactado y donde la zarpa corta la helada del bancal. También la pide el terreno expansivo, donde el bastidor sin apoyo sale de plano en dos inviernos y el policarbonato empieza a rajarse por los tornillos.
¿Por qué hay que hormigonar el columpio?
Porque la carga no es vertical sino de balanceo. Las patas en A aguantan solas únicamente en estático; al columpiarse, la pata delantera tiende a salir del suelo. Bastan dos dados de hormigón de 40 l bajo cada par de patas — pero sin ellos el columpio se sale del terreno en una temporada.
¿Cuánto acero lleva un cenador de 3×3 m?
En el ejemplo de esta página — cuatro pilares 60×60×3, zuncho superior e inferior de 40×40×3 y cabios de 40×20×2 — unos 165 kg netos y algo más de 170 kg con margen, es decir, menos de 20 kg por metro cuadrado. Cubierta, suelo y barandilla van aparte.
¿Un columpio de jardín tiene que cumplir alguna norma?
Los columpios de parques infantiles públicos están sujetos a la UNE-EN 1176 y a inspecciones periódicas. El de casa formalmente no, pero conviene partir de los mismos principios: anclaje firme, cadenas y enganches con carga certificada, sin huecos donde pueda quedar atrapado un dedo y espacio libre alrededor. La viga y los enganches trabajan de forma dinámica, así que se dimensionan con mucho margen.
