Що варять для двору й саду

Половина замовлень майстерні — не конструкції, а речі, що стоять у дворі: альтанка, теплиця, лавка, гойдалка, дровітня. Навантажень вони майже не несуть, зате цілий рік стоять надворі, і вирішує в них не розрахунок, а переріз, вузол і покриття.

Коротка відповідь

Типова чотирисхила альтанка 3×3 м із висотою стійок 2,5 м — це чотири стійки 60×60×3, верхня й нижня обв’язка 40×40×3 та дванадцять крокв 40×20×2: близько 165 кг нетто, 173 кг із запасом, тобто близько 19 кг на квадратний метр — без покрівлі, підлоги та огородження. Повний розрахунок — у розділі Як порахувати матеріали: альтанка 3×3 м.

Альтанка: чим вона різниться від навісу

Ззовні різниця непомітна: ті самі чотири стійки й той самий дах. Різниця внизу. У навісу немає ні підлоги, ні огорожі, і штовхати його нікому, тому жорсткості вистачає верхньої обв’язки. В альтанки є поручні, на які спираються, і підлога, якою ходять із посудом, — отже стійки треба зв’язати й унизу.

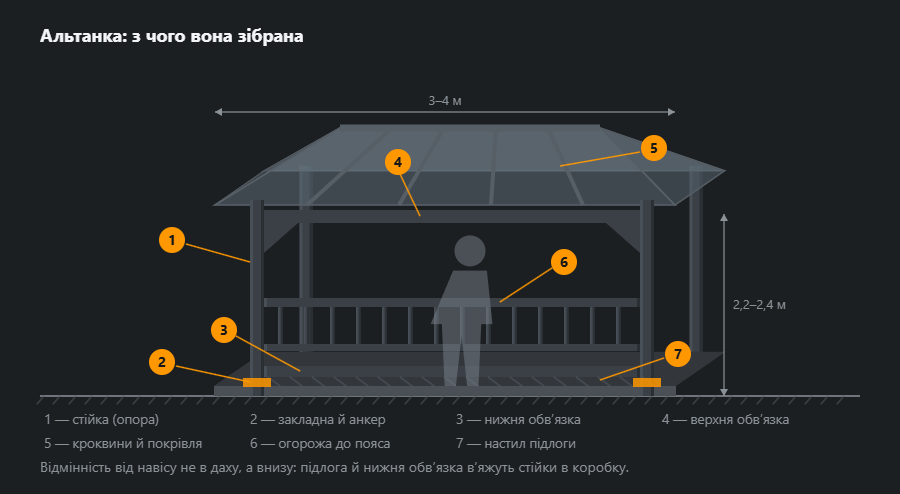

Альтанка в похилій проекції: стійки, обв’язка з косинками, чотирисхила покрівля, огорожа й нижня обв’язка з підлогою
Нижня обв’язка і є та деталь, через яку альтанка дорожча за навіс тієї самої площі приблизно на третину.

Завантажити схему: SVG · PNG

Закладні в майданчику ставлять до бетону, а не після: анкер у готову плиту працює гірше й коштує дорожче, а на тонкій стяжці ще й викришує край. Якщо майданчика поки немає, альтанку ставлять на гвинтові палі й підлогу кладуть по лагах — це розбирається й переноситься, чого плита не дозволяє.

Реклама

Які бувають альтанки

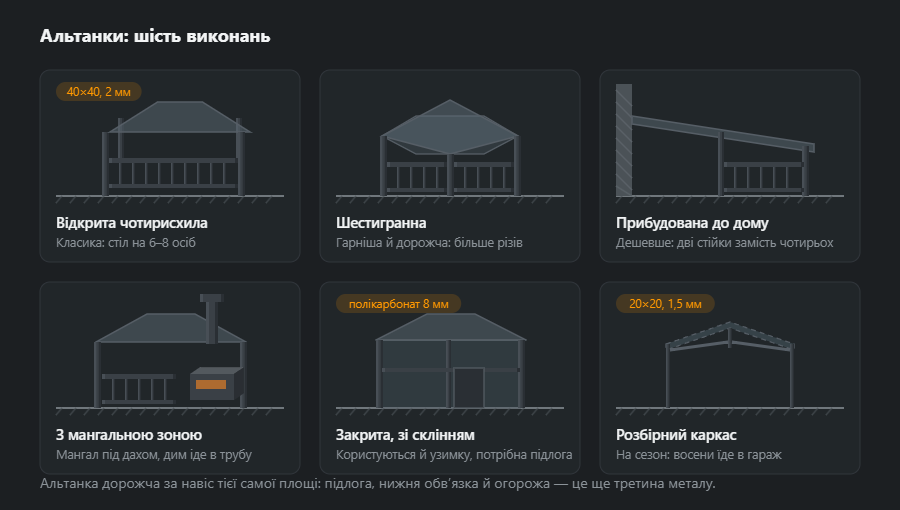

Шість видів альтанок поряд: відкрита чотирисхила, шестигранна, прибудована до стіни дому, з мангальною зоною та трубою, закрита зі склінням і розбірний легкий каркас під тент
Шестигранна альтанка тієї самої площі дорожча за квадратну не матеріалом, а роботою: у ній удвічі більше різів під кутом.

Завантажити схему: SVG · PNG

Відкрита чотирисхила — те, що замовляють найчастіше: стіл на шість-вісім осіб, продув з усіх боків, дах від дощу. Прибудована до дому дешевша саме тому, що дві стійки з чотирьох заміняє стіна, але її не можна поставити там, де стіна глуха й без відмостки.

Закрита альтанка зі склінням — уже не альтанка, а маленький дім: їй потрібна справжня підлога, а не настил по лагах, і її не можна ставити без ухилу майданчика. Розбірний каркас, навпаки, живе три місяці на рік, а решту часу в гаражі; його варять із тонкої труби 20×20 і збирають на болтах.

Теплиці й парники

Тут усе вирішує крок дуги, а не товщина покриття. Полікарбонат міняють раз на сім-вісім років, плівку — кожні два роки, а каркас лишається. Дуга через 0,65 м тримає мокрий сніг; через метр — складається першої ж зими, і разом із нею рветься покриття.

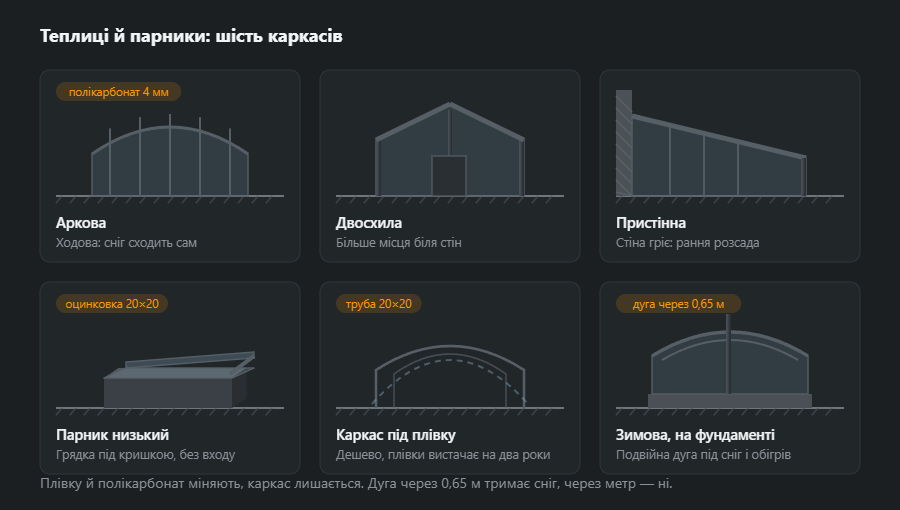

Шість каркасів теплиць: аркова під полікарбонат, двосхила з дверима, пристінна біля стіни дому, низький парник з відкидною кришкою, легкий каркас під плівку й зимова на фундаменті з подвійною дугою
Шість каркасів. Пристінна теплиця отримує від стіни тепло, але й усю воду з даху: без відливу вона стоїть у калюжі.

Завантажити схему: SVG · PNG

Парник — це не маленька теплиця, а інший предмет: до нього не входять, а відкривають кришку. Тому в нього немає дверей, немає проходу посередині, і вся економія йде на металі, а не на розмірі. Зимова теплиця вимагає і фундаменту, і подвійної дуги, і опалення — як правило, дешевше поставити дві звичайні.

Лавки, столи, урни та квітники

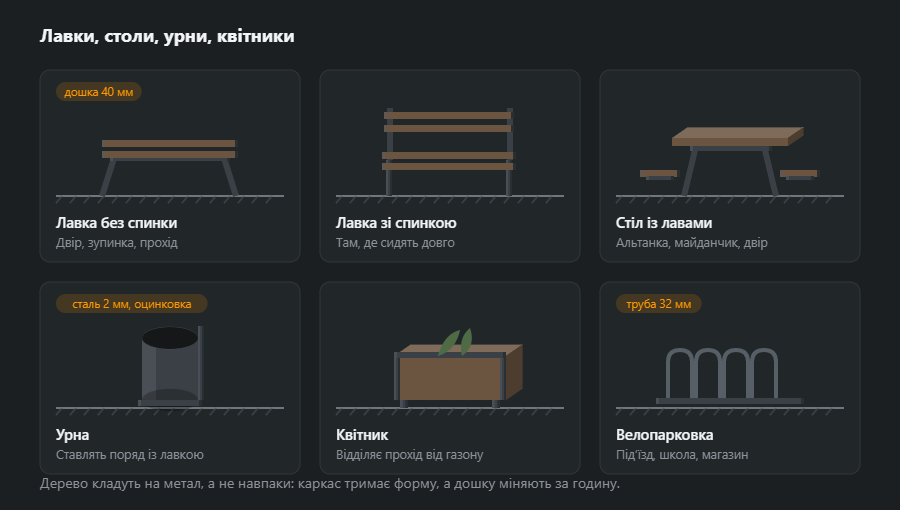

Шість предметів садової обстановки на металокаркасі: лавка без спинки, лавка зі спинкою, стіл із двома лавами, урна, квітник із рослинами та велопарковка з гнутих дуг
Дерево кладуть на метал, а не навпаки. Каркас тримає форму двадцять років, дошку за цей час міняють двічі.

Завантажити схему: SVG · PNG

У всіх вуличних меблів одна й та сама помилка в дешевому виконанні: дошку кріплять до каркаса наскрізь шурупом згори. Вода стоїть у лунці біля голівки, дерево там гниє першим, і за три роки дошка ламається рівно по кріпленню. Правильно тягнути болт знизу, з-під каркаса.

Квітник і урна відрізняються від лавки тим, що в них завжди є вода. Дно в них роблять не глухим, а з отворами й на ніжках: між дном і майданчиком має бути зазор, інакше іржавіє не виріб, а місце під ним.

Дріб’язок для двору

Це те, що варять за день і що разом займає більш як половину замовлень на двір: гойдалка, сушарка, дровітня, вольєр, компостник, майданчик під баки. Спільне в них одне — стоять надворі цілий рік, отже фарбуються цілком, включно з внутрішніми поверхнями й торцями труб.

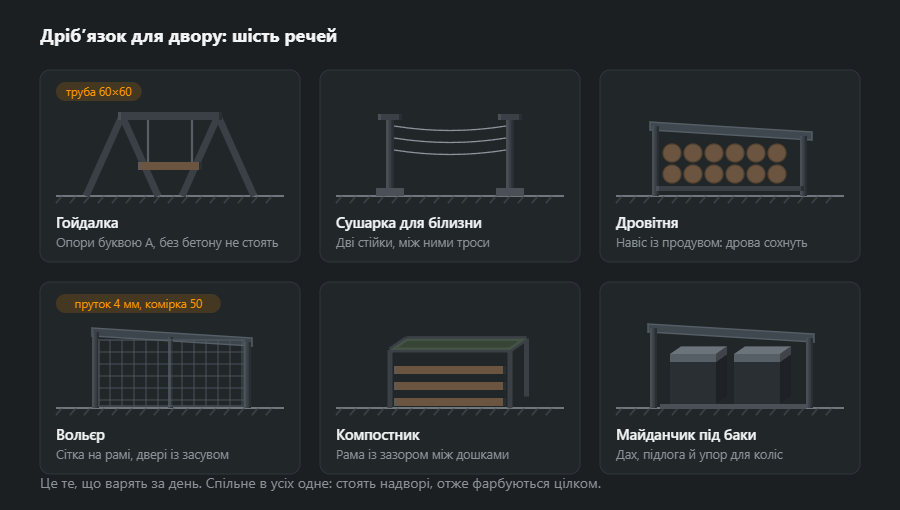

Шість простих металевих речей для двору: гойдалка, сушарка для білизни, дровітня, вольєр, компостник і майданчик під баки
Шість речей. Дровітні важливіший не дах, а продув: під глухою обшивкою дрова не сохнуть, а пліснявіють.

Завантажити схему: SVG · PNG

Заглушки на торцях труб — не окраса. Відкрита труба набирає воду, узимку її розриває по шву, і стається це завжди там, де не видно: у нижньому кінці стійки, під землею. Заглушку ставлять зварюванням або пластикову на розпір, але ставлять завжди.

З яких профілів і чому

Для речей у дворі профіль обирають під зварювання й довговічність надворі, а вже потім під вагу. Надто тонка стінка пропалюється на кутах, і від тепла веде весь елемент, тож тонше 2 мм беруть лише для легких розбірних каркасів.

  • Стійки альтанки — труба 60×60×3, 5,19 кг/м, у великих альтанках 80×80×4, 9,22 кг/м.
  • Верхня й нижня обв’язка — 40×40×3, 3,30 кг/м; саме нижня обв’язка відрізняє альтанку від навісу.
  • Крокви й решетування — 40×20×2, 1,68 кг/м, довгою стороною вертикально.
  • Дуги теплиці — 20×20×2, 1,05 кг/м, або 40×20×2 за більшого прольоту; крок важливіший за переріз.
  • Балка гойдалки — кругла труба 76,1×3,6, 6,44 кг/м, або 88,9×4,0, 8,38 кг/м; ноги 48,3×3,2, 3,56 кг/м.

Альтанка й теплиця несуть сніг на даху, а гойдалка — динамічне навантаження: за великих розмірів чи в громадському місці перерізи перевіряють розрахунком, а не за зразком із сусіднього двору. Маси інших профілів — у калькуляторі профільної труби.

Шви та вузли

  • Кути обв’язки — на вус або встик із заглушкою; тонку стінку варять короткими ділянками, щоб не пропалити кромку.
  • Шестигранна альтанка — шість різів під 60° на кожному рівні; кут перевіряють шаблоном до зварювання, бо помилка накопичується по периметру.
  • Дуги теплиці — гнуті, а не зварені з відрізків; шов посеред дуги — це місце, де дуга зламається під снігом.
  • Підвіси гойдалки — покупні, з паспортом вантажопідйомності, на болтах крізь гільзу в балці; приварений гак із прутка — найслабша ланка всієї конструкції.

При стінці 3 мм правило a ≤ 0,7·t дає лише 2,1 мм, але це орієнтир, а не норма: за EN 1993-1-8 несучий кутовий шов тоншим за a3 не роблять, тож вузли стійок варять a3 — z ≈ 4,2 мм. Як варити тонку трубу, описує зварювання профільної труби, а альтанку на простому каркасі можна зробити самому за інструкцією навісу.

Порядок виготовлення та монтажу

  1. Основа — плита із забетонованими закладними або гвинтові палі; рівень задають до замовлення металу.
  2. Креслення — крок стійок під закладні, ухил даху, прохід у нижній обв’язці, крок дуг.
  3. Секції в цеху — рами й ферми даху на рівному столі.
  4. Захист — цинкування з технологічними отворами, потім фарба.
  5. Монтаж — стійки на закладні, нижня обв’язка, верхня обв’язка, дах; з’єднання на болтах, зварювання на місці лише у виняткових випадках.
  6. Покрівля й оздоблення — полікарбонат, профлист чи дошка; заглушки, прокладки під дерево.

Захист від корозії

Усе у дворі стоїть під дощем, а стійки й ноги ще й у вологості біля землі. Найдовговічніше гаряче цинкування з порошковою фарбою зверху; сама фарба потребує оновлення за кілька сезонів, починаючи з нижніх кінців стійок. Труби під цинкування отримують технологічні отвори, а труби під фарбу — заглушки, щоб не набирали води. Дерево не кладуть просто на сталь: прокладка чи зазор дають обом поверхням просохнути після дощу.

Типові помилки

  • Дуги теплиці зі зварених відрізків — тріскають по шву під першим мокрим снігом.
  • Альтанка без нижньої обв’язки — стійки розходяться, коли на огородження спираються.
  • Гак гойдалки з прутка — шов на гаку працює на втому й тріскає без попередження.
  • Анкери в тонкій стяжці — край кришиться, і стійка починає гуляти.
  • Дерево пласко на сталі — вода стоїть між ними, і гниють обидві поверхні.

Як порахувати матеріали: альтанка 3×3 м

Чотирисхила альтанка 3×3 м із висотою стійок 2,5 м: чотири стійки 60×60×3, верхня обв’язка з 40×40×3 по периметру (12 м), нижня обв’язка без проходу (11 м), чотири кутові крокви по 2,3 м і вісім проміжних по 1,6 м із 40×20×2. Без покрівлі, підлоги й огородження.

ЕлементПрофільДовжина, мШт.кг/мкг
Стійка60×60×32,5045,1951,9
Верхня обв’язка40×40×312,0013,3039,6
Нижня обв’язка40×40×311,0013,3036,3
Кутова кроква40×20×22,3041,6815,5
Проміжна кроква40×20×21,6081,6821,5
Разом164,8
Із запасом 5 %173

Виходить 165 кг чистої ваги й 173 кг із запасом, близько 19 кг на квадратний метр. Нижня обв’язка — це понад п’яту частину всієї сталі, і саме ця позиція відрізняє альтанку від навісу тієї самої площі. Усе разом із покрівлею порахує калькулятор відомості матеріалів, а розкрій крокв — карта розкрою.

Що далі

Якщо у дворі потрібен саме навіс для машини — це навіси, там само про опирання та ухил. Мангал, стіл із нержавійки та бак — вироби майстерні. Що почому й скільки чекати — як замовляють.

Часті питання

Чим альтанка різниться від навісу?

Підлогою та нижньою обв’язкою. Навіс тримається верхом: стійки, ферма, покрівля — і цього досить, бо штовхати його нікому. В альтанки є огорожа, на яку спираються, і підлога, якою ходять, тому стійки внизу в’яжуть у жорстку коробку. Звідси й різниця в ціні приблизно на третину за тієї самої площі.

З якої труби варять альтанку?

Стійки — 60×60 або 80×80 зі стінкою 2–3 мм, обв’язка — 40×40, кроквини — 40×20. На альтанку 3×3 цього досить із запасом. Тоншу брати не варто не через міцність, а через зварювання: тонкостінний профіль пропалюється на кутах і веде від нагріву.

Чи потрібен теплиці фундамент?

Звичайній — ні, вистачає гвинтових паль або закладних у ґрунт. Фундамент потрібен зимовій теплиці: там є опалення, і стрічка відсікає промерзання від грядки. Ще він потрібен на пучинистому ґрунті, де каркас без опори за дві зими виводить із площини й полікарбонат починає тріскати по кріпленню.

Чому гойдалку треба бетонувати?

Бо навантаження на неї не вертикальне, а розгойдувальне. Опора у формі літери А стійка сама по собі лише під статичним навантаженням; під час розгойдування передня нога прагне піднятися із землі. Досить двох бетонних блоків по 40 л під кожну пару ніг — але без них гойдалка виходить із ґрунту за сезон.

Скільки металу йде на альтанку 3×3 м?

У прикладі на цій сторінці — чотири стійки 60×60×3, верхня й нижня обв’язка з 40×40×3, крокви з 40×20×2 — близько 165 кг чистої ваги й трохи більше 170 кг із запасом, тобто неповних 20 кг на квадратний метр. Покрівля, підлога й огородження додаються окремо.

Чи мають садові гойдалки відповідати нормі?

Гойдалки на громадських дитячих майданчиках підпадають під стандарт EN 1176 і періодичні перевірки. Домашні формально під нього не підпадають, але ті самі принципи варто взяти за основу: надійне анкерування, ланцюги й підвіси з паспортом вантажопідйомності, жодних щілин, де може застрягти палець, і вільний простір довкола. Балка й підвіси працюють динамічно, тож їх рахують із великим запасом.
