O que se solda para o pátio e o jardim

Metade das encomendas da oficina não são estruturas, mas coisas que ficam no pátio: gazebo, estufa, banco, baloiço, lenheiro. Carga quase não levam, mas ficam ao relento o ano inteiro — e nelas não decide o cálculo, decide a secção, a ligação e o revestimento.

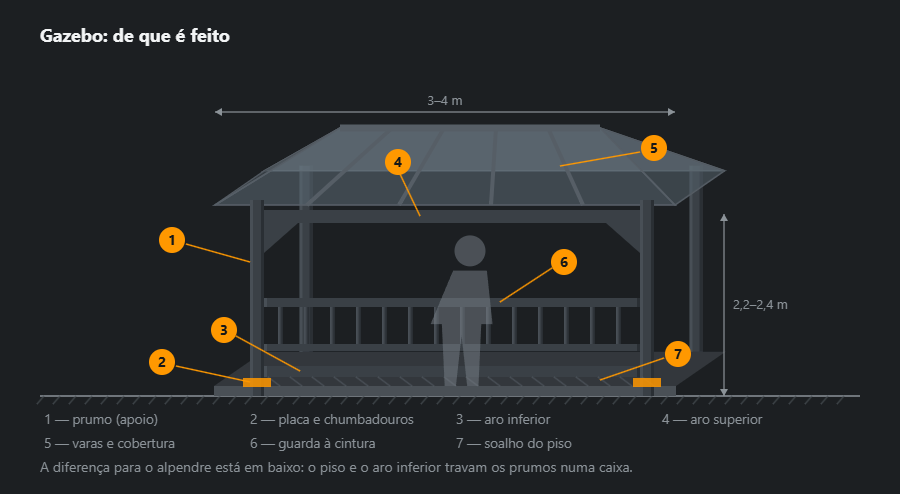

O gazebo: em que difere de um alpendre

Por fora não se vê diferença: os mesmos quatro prumos e a mesma cobertura. A diferença está em baixo. O alpendre não tem piso nem guarda, e ninguém o empurra, por isso a rigidez do aro superior chega. O gazebo tem corrimão onde as pessoas se encostam e piso por onde se anda com a loiça na mão — logo os prumos têm de ficar travados também em baixo.

Descarregar o esquema: SVG · PNG

As placas de chumbadouro entram na laje antes da betonagem, não depois: a bucha em betão já curado trabalha pior e custa mais, e numa camada fina ainda lasca a aresta. Se ainda não há laje, o gazebo assenta em estacas de rosca e o piso vai sobre barrotes — isso desmonta-se e muda-se de sítio, o que uma laje não permite.

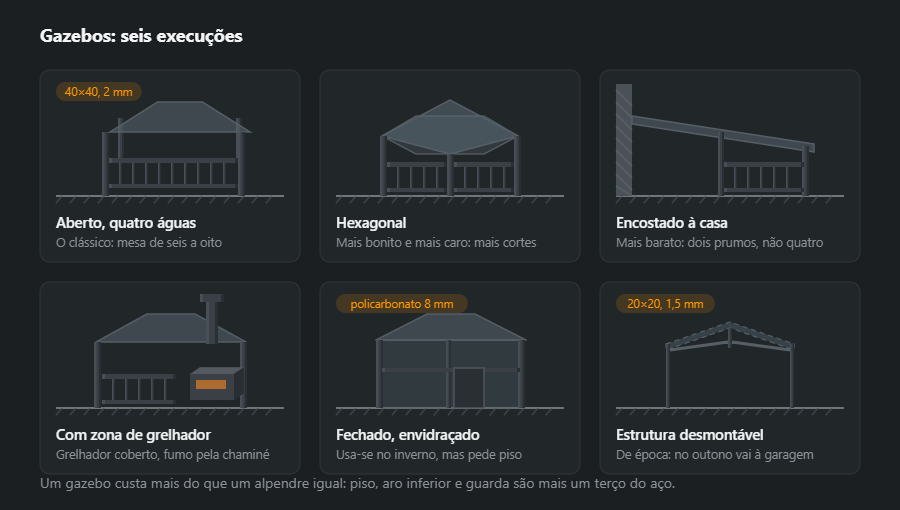

Que tipos existem

Descarregar o esquema: SVG · PNG

Aberto, de quatro águas, é o mais encomendado: mesa para seis a oito, corrente de ar por todos os lados, telhado contra a chuva. O encostado à casa é mais barato exactamente porque a parede substitui dois dos quatro prumos, mas não se põe onde a parede é cega e não tem lancil de remate.

O gazebo fechado e envidraçado já não é gazebo, é uma casinha: precisa de piso a sério e não de soalho sobre barrotes, e não se assenta sem pendente na laje. A estrutura desmontável vive ao contrário — três meses por ano de pé, o resto na garagem; solda-se com tubo fino de 20×20 e aparafusa-se.

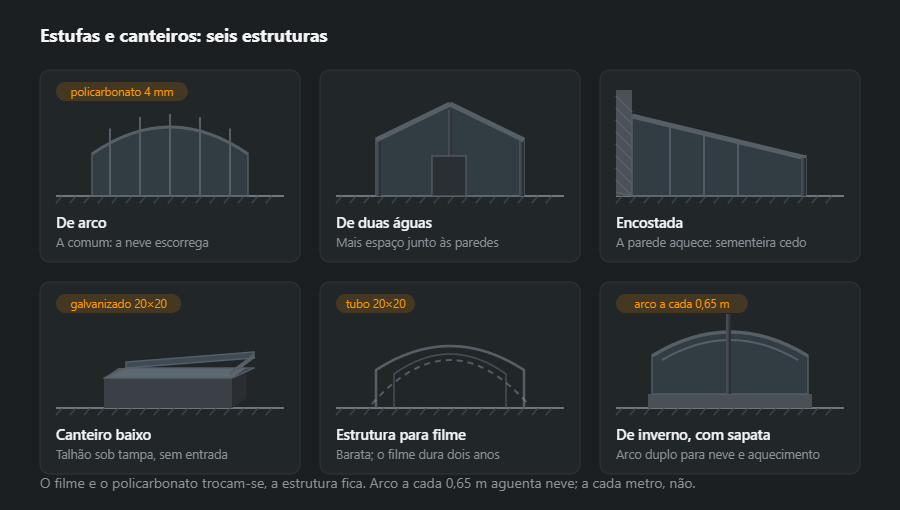

Estufas e canteiros

Aqui decide o passo do arco, não a espessura da cobertura. O policarbonato troca-se de sete em sete ou oito anos, o filme de dois em dois, e a estrutura fica. Arco a cada 0,65 m aguenta neve molhada; a cada metro dobra-se no primeiro inverno e leva a cobertura com ele.

Descarregar o esquema: SVG · PNG

O canteiro não é uma estufa pequena, é outro objecto: não se entra nele, levanta-se a tampa. Por isso não tem porta nem corredor ao meio, e toda a poupança sai do metal, não do tamanho. A estufa de inverno pede sapata, arco duplo e aquecimento ao mesmo tempo — em regra sai mais barato pôr duas comuns.

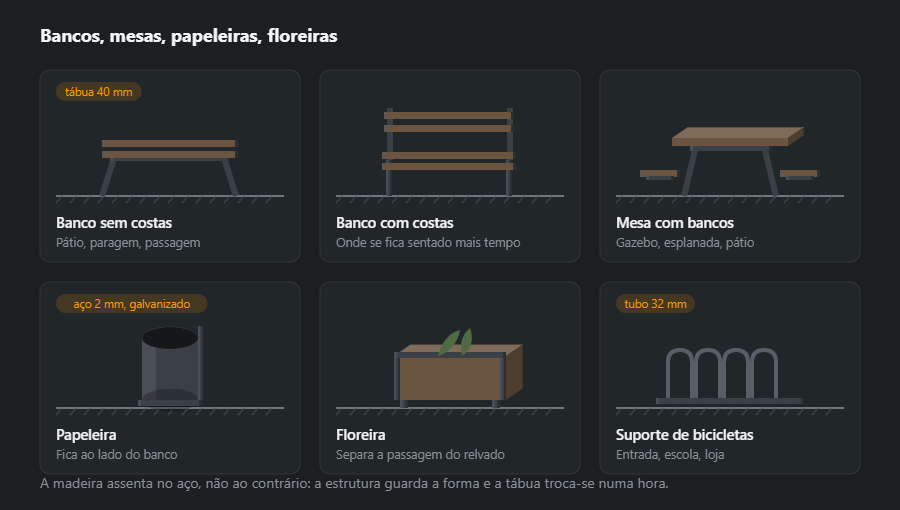

Bancos, mesas, papeleiras e floreiras

Descarregar o esquema: SVG · PNG

Todo o mobiliário de exterior tem o mesmo erro na versão barata: a tábua é aparafusada à estrutura de cima, de lado a lado. A água fica na cova da cabeça, a madeira apodrece aí primeiro e ao fim de três anos a tábua parte exactamente pela linha das fixações. O correcto é puxar o parafuso por baixo, sob a estrutura.

A floreira e a papeleira distinguem-se do banco por terem sempre água dentro. O fundo não se faz cego, faz-se furado e sobre pés: entre o fundo e o pavimento tem de ficar folga, senão o que enferruja não é a peça, é o sítio por baixo dela.

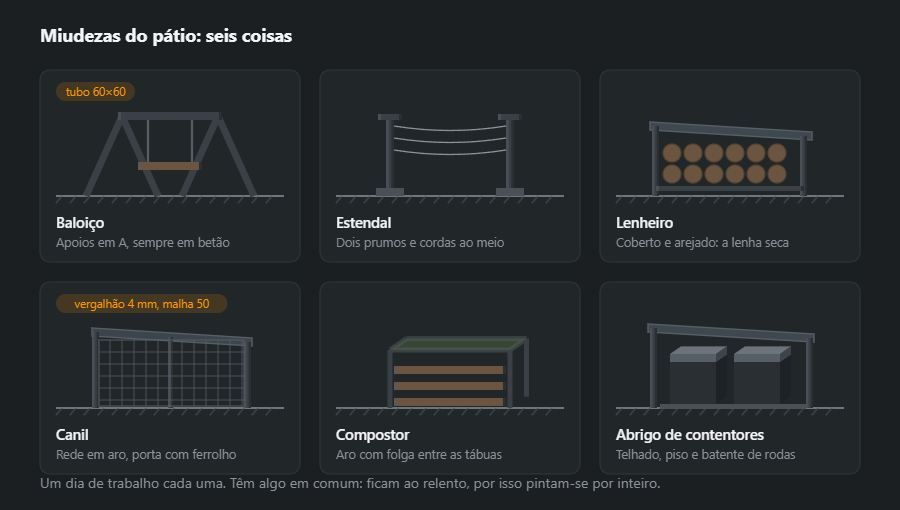

Miudezas do pátio

São os trabalhos de um dia e, somados, mais de metade das encomendas para um pátio: baloiço, estendal, lenheiro, canil, compostor, abrigo de contentores. Têm uma coisa em comum — ficam ao relento o ano inteiro, por isso pintam-se por inteiro, incluindo as faces interiores e os topos dos tubos.

Descarregar o esquema: SVG · PNG

Os tampões nos topos dos tubos não são enfeite. O tubo aberto apanha água, o inverno rompe-o pela costura, e isso acontece sempre onde não se vê: no topo inferior do prumo, debaixo de terra. O tampão põe-se soldado ou de plástico à pressão, mas põe-se sempre.

Que perfis e porquê

Nas coisas para o jardim o perfil escolhe-se primeiro pela soldadura e pela vida ao ar livre, e só depois pelo peso. Uma parede fina demais fura nos cantos e o calor torce a peça inteira, por isso abaixo de 2 mm só se desce em estruturas leves desmontáveis.

• Pilares do caramanchão — tubo 60×60×3, 5,19 kg/m; em caramanchões grandes 80×80×4, 9,22 kg/m.
• Cinta superior e inferior — 40×40×3, 3,30 kg/m; a inferior é o que distingue um caramanchão de um alpendre.
• Varas e ripas — 40×20×2, 1,68 kg/m, com o lado maior na vertical.
• Arcos da estufa — 20×20×2, 1,05 kg/m, ou 40×20×2 em vãos maiores; o afastamento conta mais do que a secção.
• Viga do baloiço — tubo redondo 76,1×3,6, 6,44 kg/m, ou 88,9×4,0, 8,38 kg/m; pernas 48,3×3,2, 3,56 kg/m.

O caramanchão e a estufa levam neve na cobertura e o baloiço carga dinâmica — com medidas grandes ou em espaço público as secções verificam-se por cálculo, não se copiam do vizinho. Os pesos de outros perfis estão na calculadora de tubos estruturais.

Soldaduras e nós

• Cantos da cinta — a 45° ou topo a topo com tampa; a parede fina solda-se em troços curtos para não queimar a aresta.
• Caramanchão hexagonal — seis cortes a 60° em cada nível; o ângulo verifica-se com gabarito antes de soldar, porque o erro acumula-se no perímetro.
• Arcos da estufa — curvados, não soldados aos bocados; uma soldadura a meio do arco é onde ele parte com a neve.
• Suspensões do baloiço — compradas, com carga certificada, aparafusadas com manga passante na viga; um gancho soldado de varão é o elo mais fraco de toda a estrutura.

Com parede de 3 mm o limite superior 0,7·t é só 2,1 mm, abaixo do mínimo a3 da EN 1993-1-8, por isso os nós dos pilares soldam-se a3 — z ≈ 4,2 mm. Como soldar tubo fino explica-se em soldadura de tubo estrutural, e um caramanchão de estrutura simples pode ser feito por si com o guia do alpendre.

Ordem de fabrico e montagem

1. Fundação — laje com chapas de ancoragem embebidas ou estacas de rosca; os níveis definem-se antes de encomendar o aço.
2. Desenho — afastamento dos pilares pelas chapas, pendente da cobertura, entrada na cinta inferior, afastamento dos arcos.
3. Troços na oficina — quadros e asnas de cobertura em mesa plana.
4. Protecção — galvanização com furos de respiro, depois tinta.
5. Montagem — pilares nas ancoragens, cinta inferior, cinta superior, cobertura; ligações aparafusadas, soldar em obra só como excepção.
6. Cobertura e acabamentos — policarbonato, chapa ou tábuas; tampões, calços sob a madeira.

Protecção contra a corrosão

Tudo no jardim está à chuva, e pilares e pernas também na humidade junto ao chão. O mais duradouro é a galvanização por imersão a quente com lacagem por cima; só tinta pede renovação ao fim de algumas estações, a começar pelos pés dos pilares. Os tubos para galvanizar levam furos de respiro, os tubos para pintar levam tampões para não encherem de água. A madeira não assenta directamente no aço: um calço ou uma folga deixam as duas superfícies secar depois da chuva.

Erros típicos

• Arcos de estufa soldados aos bocados — partem na soldadura com a primeira neve molhada.
• Caramanchão sem cinta inferior — os pilares abrem quando as pessoas se encostam ao guarda-corpos.
• Gancho do baloiço feito de varão — a soldadura trabalha à fadiga e parte sem aviso.
• Buchas numa betonilha fina — a aresta esboroa e o pilar começa a mexer.
• Madeira deitada sobre o aço — a água fica entre ambos e apodrecem as duas superfícies.

Como calcular o material: caramanchão de 3×3 m

Caramanchão de quatro águas de 3×3 m com pilares de 2,5 m: quatro pilares 60×60×3, cinta superior em 40×40×3 em todo o perímetro (12 m), cinta inferior sem a entrada (11 m), quatro rincões de 2,3 m e oito varas intermédias de 1,6 m em 40×20×2. Sem cobertura, pavimento nem guarda-corpos.

Dá 165 kg líquidos e 173 kg com margem, cerca de 19 kg por metro quadrado. A cinta inferior é mais de um quinto de todo o aço — precisamente a parcela que distingue um caramanchão de um alpendre da mesma área. O conjunto com cobertura calcula a calculadora da lista de materiais, e o corte das varas o plano de corte.

A seguir

Se o que faz falta no pátio é abrigo para o carro, isso está em alpendres, com o apoio e a pendente. O grelhador, a mesa de inox e o depósito estão em produtos de oficina. Quanto custa e quanto demora, em como encomendar.
