Что варят для двора и сада
Половина заказов мастерской — не конструкции, а вещи, которые стоят во дворе: беседка, теплица, скамейка, качели, дровяник. Нагрузки они почти не несут, зато круглый год стоят на улице, и решает у них не расчёт, а сечение, узел и покрытие.

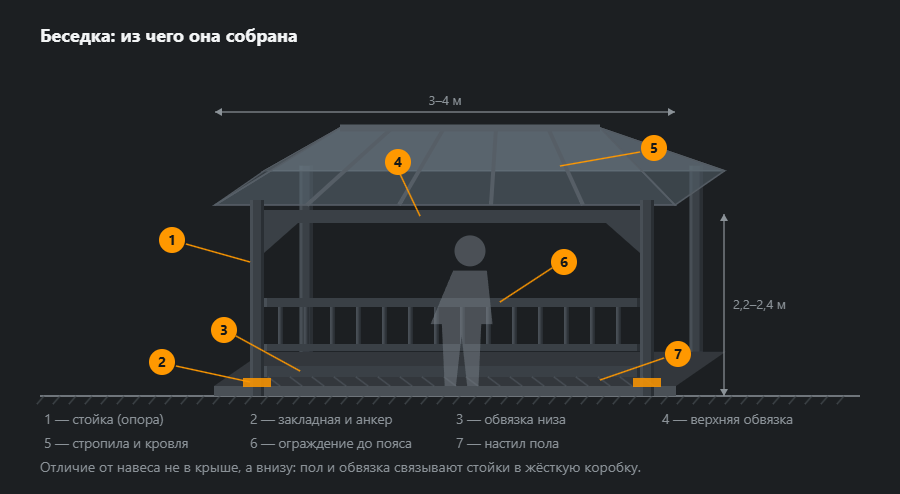

Беседка: чем она отличается от навеса
Снаружи разница незаметна: те же четыре стойки и та же крыша. Разница внизу. У навеса нет ни пола, ни ограждения, и толкать его некому, поэтому жёсткости хватает верхней обвязки. У беседки есть перила, на которые опираются, и пол, по которому ходят с посудой, — значит стойки надо связать и внизу.
Закладные в площадке ставятся до бетона, а не после: анкер в готовую плиту работает хуже и стоит дороже, а на тонкой стяжке ещё и выкрашивает край. Если площадки пока нет, беседку ставят на винтовые сваи и полы кладут по лагам — это разбирается и переносится, чего плита не позволяет.

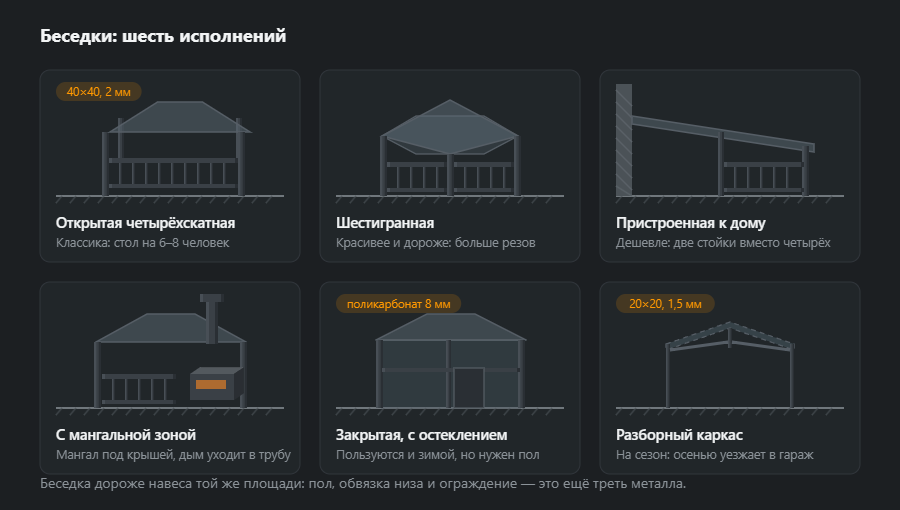

Какие бывают беседки
Открытая четырёхскатная — то, что заказывают чаще всего: стол на шесть-восемь человек, продув со всех сторон, крыша от дождя. Пристроенная к дому дешевле ровно потому, что две стойки из четырёх заменяет стена, но её нельзя поставить там, где стена глухая без отмостки.
Закрытая беседка с остеклением — уже не беседка, а маленький дом: ей нужен настоящий пол, а не настил по лагам, и её нельзя ставить без уклона площадки. Разборный каркас, наоборот, живёт три месяца в году и остальное время в гараже; его варят из тонкой трубы 20×20 и собирают на болтах.

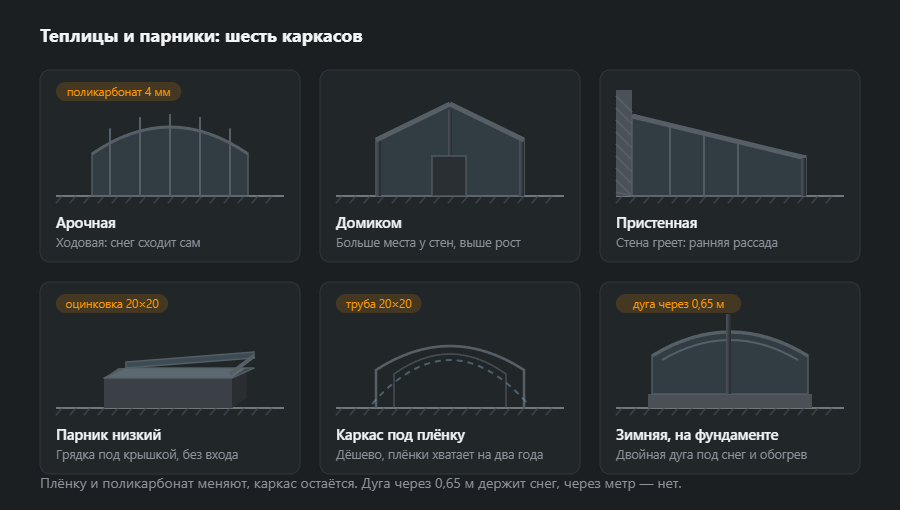

Теплицы и парники
Тут всё решает шаг дуги, а не толщина покрытия. Поликарбонат меняют раз в семь-восемь лет, плёнку — каждые два года, а каркас остаётся. Дуга через 0,65 м держит мокрый снег; через метр — складывается в первую же зиму, и вместе с ней рвётся покрытие.
Парник — это не маленькая теплица, а другой предмет: в него не входят, а открывают крышку. Поэтому у него нет двери, нет прохода посередине и вся экономия идёт на металле, а не на размере. Зимняя теплица требует и фундамента, и двойной дуги, и отопления, — как правило, дешевле оказывается поставить две обычных.

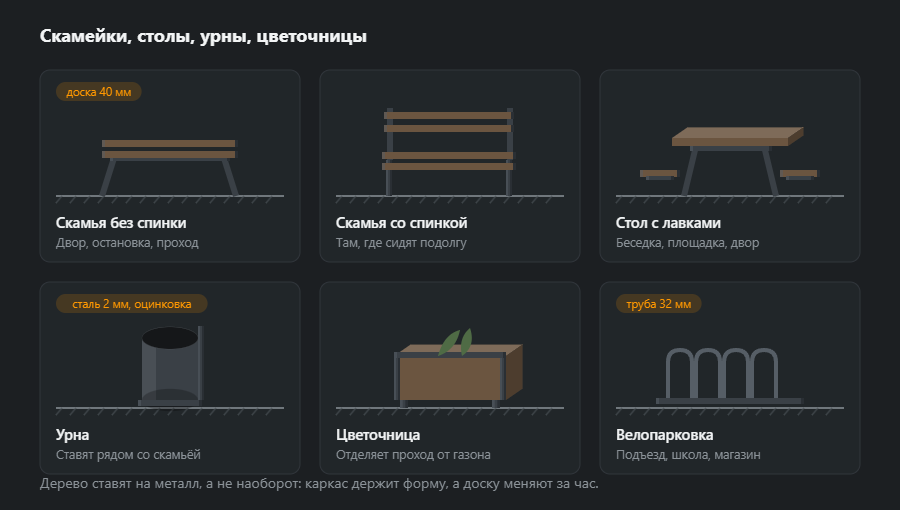

Скамейки, столы, урны и цветочницы
У всей уличной мебели одна и та же ошибка в дешёвом исполнении: доску крепят к каркасу насквозь саморезом с верхней стороны. Вода стоит в лунке у шляпки, дерево там гниёт первым, и через три года доска ломается ровно по крепежу. Правильно тянуть болт снизу, из-под каркаса.
Цветочница и урна отличаются от скамейки тем, что в них всегда есть вода. Дно у них делают не глухим, а с отверстиями и на ножках: между дном и площадкой должен быть зазор, иначе ржавеет не изделие, а место под ним.

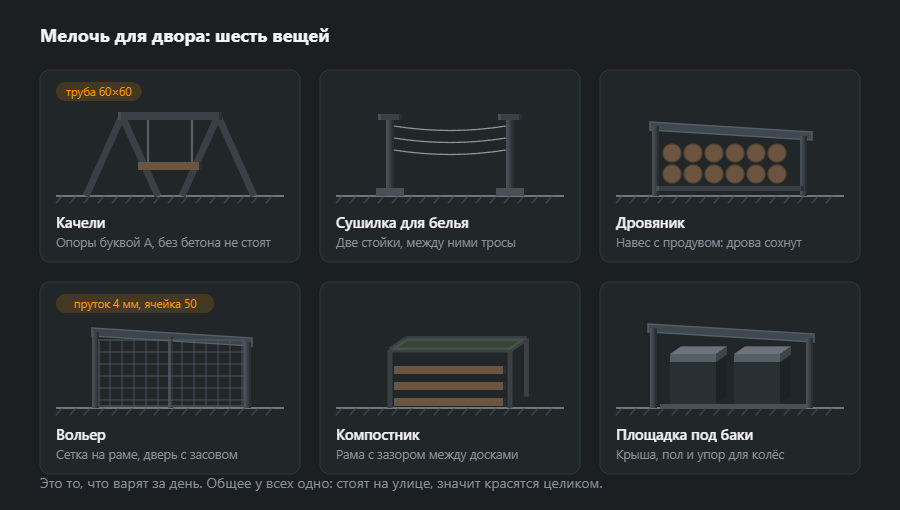

Мелочь для двора
Это то, что варят за день и что вместе занимает больше половины заказов на двор: качели, сушилка, дровяник, вольер, компостник, площадка под баки. Общее у них одно — стоят на улице круглый год, значит красятся целиком, включая внутренние поверхности и торцы труб.
Заглушки на торцах труб — не украшение. Открытая труба набирает воду, зимой её разрывает по шву, и происходит это всегда там, где не видно: в нижнем конце стойки, под землёй. Заглушка ставится сваркой или пластиковая на распор, но ставится всегда.
Из каких профилей и почему
Для вещей во дворе профиль выбирают под сварку и долговечность на улице, а уже потом под вес. Слишком тонкая стенка прожигается на углах, и от тепла ведёт весь элемент, поэтому тоньше 2 мм опускаются только в лёгких разборных каркасах.
- Стойки беседки — труба 60×60×3, 5,19 кг/м, у больших беседок 80×80×4, 9,22 кг/м.
- Верхняя и нижняя обвязка — 40×40×3, 3,30 кг/м; именно нижняя обвязка отличает беседку от навеса.
- Стропила и обрешётка — 40×20×2, 1,68 кг/м, длинной стороной вертикально.
- Дуги теплицы — 20×20×2, 1,05 кг/м, или 40×20×2 при большем пролёте; шаг важнее сечения.
- Балка качелей — круглая труба 76,1×3,6, 6,44 кг/м, или 88,9×4,0, 8,38 кг/м; ноги 48,3×3,2, 3,56 кг/м.
Беседка и теплица несут снег на крыше, а качели — динамическую нагрузку: при больших размерах или в общественном месте сечения проверяют расчётом, а не по образцу с соседнего двора. Массы других профилей — в калькуляторе профильной трубы.
Швы и узлы
- Углы обвязки — на ус или встык с заглушкой; тонкую стенку варят короткими участками, чтобы не прожечь кромку.
- Шестигранная беседка — шесть резов под 60° на каждом уровне; угол проверяют шаблоном до сварки, потому что ошибка накапливается по периметру.
- Дуги теплицы — гнутые, а не сваренные из отрезков; шов посреди дуги — это место, где дуга сломается под снегом.
- Подвесы качелей — покупные, с паспортом грузоподъёмности, на болтах через гильзу в балке; приваренный крюк из прутка — самое слабое звено всей конструкции.
При стенке 3 мм верхний предел 0,7·t — всего 2,1 мм, меньше минимума a3 по EN 1993-1-8, поэтому узлы стоек варят a3 — z ≈ 4,2 мм. Как варить тонкую трубу, описывает сварка профильной трубы, а беседку на простом каркасе можно сделать самому по инструкции навеса.
Порядок изготовления и монтажа
- Основание — плита с забетонированными закладными или винтовые сваи; уровень задают до заказа металла.
- Чертёж — шаг стоек под закладные, уклон крыши, проход в нижней обвязке, шаг дуг.
- Секции в цеху — рамы и фермы крыши на ровном столе.
- Защита — цинкование с технологическими отверстиями, потом краска.
- Монтаж — стойки на закладные, нижняя обвязка, верхняя обвязка, крыша; соединения на болтах, сварка на месте только в исключительных случаях.
- Кровля и отделка — поликарбонат, профлист или доска; заглушки, прокладки под дерево.
Защита от коррозии
Всё во дворе стоит под дождём, а стойки и ноги ещё и во влаге у земли. Долговечнее всего горячее цинкование с порошковой краской поверх; одна краска требует обновления через несколько сезонов, начиная с нижних концов стоек. Трубы под цинкование получают технологические отверстия, а трубы под краску — заглушки, чтобы не набирали воду. Дерево не кладут прямо на сталь: прокладка или зазор дают обеим поверхностям просохнуть после дождя.
Типичные ошибки
- Дуги теплицы из сваренных отрезков — лопаются по шву под первым мокрым снегом.
- Беседка без нижней обвязки — стойки расходятся, когда на ограждение опираются.
- Крюк качелей из прутка — шов на крюке работает на усталость и лопается без предупреждения.
- Анкеры в тонкой стяжке — край выкрашивается, и стойка начинает гулять.
- Дерево плашмя на стали — вода стоит между ними, и гниют обе поверхности.
Как посчитать материалы: беседка 3×3 м
Четырёхскатная беседка 3×3 м с высотой стоек 2,5 м: четыре стойки 60×60×3, верхняя обвязка из 40×40×3 по периметру (12 м), нижняя обвязка без прохода (11 м), четыре угловых стропила по 2,3 м и восемь промежуточных по 1,6 м из 40×20×2. Без кровли, пола и ограждения.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Стойка | 60×60×3 | 2,50 | 4 | 5,19 | 51,9 |
| Верхняя обвязка | 40×40×3 | 12,00 | 1 | 3,30 | 39,6 |
| Нижняя обвязка | 40×40×3 | 11,00 | 1 | 3,30 | 36,3 |
| Угловое стропило | 40×20×2 | 2,30 | 4 | 1,68 | 15,5 |
| Промежуточное стропило | 40×20×2 | 1,60 | 8 | 1,68 | 21,5 |
| Итого | 164,8 | ||||
| С запасом 5 % | 173 | ||||
Выходит 165 кг чистого веса и 173 кг с запасом, около 19 кг на квадратный метр. Нижняя обвязка — это больше пятой части всей стали, и именно эта позиция отличает беседку от навеса той же площади. Всё вместе с кровлей посчитает калькулятор ведомости материалов, а раскрой стропил — карта раскроя.
Что дальше
Если во дворе нужен именно навес для машины — это навесы, там же про опирание и уклон. Мангал, стол из нержавейки и бак — изделия мастерской. Что почём и сколько ждать — как заказывают.
Частые вопросы
Чем беседка отличается от навеса?
Полом и нижней обвязкой. Навес держится верхом: стойки, ферма, кровля — и этого хватает, потому что толкать его некому. У беседки есть ограждение, на которое опираются, и пол, по которому ходят, поэтому стойки внизу связывают в жёсткую коробку. Отсюда и разница в цене примерно на треть при той же площади.
Из какой трубы варят беседку?
Стойки — 60×60 или 80×80 при стенке 2–3 мм, обвязка — 40×40, стропила — 40×20. На беседке 3×3 этого достаточно с запасом. Тоньше брать не стоит не из-за прочности, а из-за сварки: тонкостенный профиль прожигается на углах и ведёт от нагрева.
Нужен ли теплице фундамент?
Обычной — нет, хватает винтовых свай или закладных в грунт. Фундамент нужен зимней теплице: там есть отопление, и лента отсекает промерзание от грядки. Ещё он нужен на пучинистом грунте, где каркас без опоры за пару зим уводит из плоскости и поликарбонат начинает лопаться по крепежу.
Почему качели надо бетонировать?
Потому что нагрузка на них не вертикальная, а раскачивающая. Опора буквой А сама по себе устойчива только на статику; при раскачке передняя нога стремится подняться из земли. Достаточно двух кубов бетона по 40 л под каждую пару ног — но без них качели уходят из грунта за сезон.
Сколько металла уходит на беседку 3×3 м?
В примере на этой странице — четыре стойки 60×60×3, верхняя и нижняя обвязка из 40×40×3, стропила из 40×20×2 — около 165 кг чистого веса и немногим больше 170 кг с запасом, то есть неполных 20 кг на квадратный метр. Кровля, пол и ограждение добавляются отдельно.
Должны ли садовые качели соответствовать норме?
Качели на общественных детских площадках подпадают под стандарт EN 1176 и периодические проверки. Домашние качели формально под него не подпадают, но те же принципы стоит взять за основу: надёжная анкеровка, цепи и подвесы с паспортом грузоподъёмности, никаких щелей, где может застрять палец, и свободное пространство вокруг. Балка и подвесы работают динамически, поэтому их считают с большим запасом.
