Кронштейны и навеска
Всё, что висит на стене: наружный блок, бак, котёл, полка, маркиза. Общее у них то, что держит их не изделие, а анкер, и что считать надо не вес, а опрокидывающий момент от вылета.

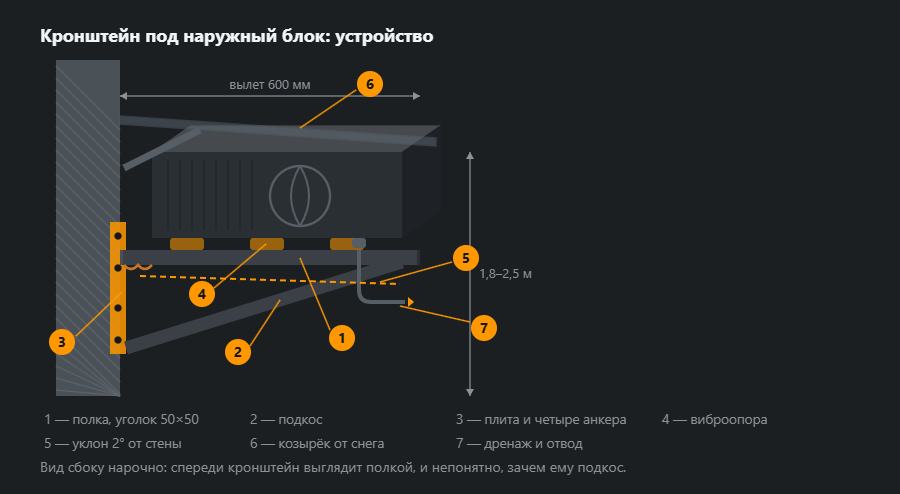

Из чего собран кронштейн
Кронштейн — это полка, подкос и плита с анкерами. Полка держит вес, подкос превращает опрокидывающий момент в сжатие, плита раздаёт усилие по стене. Убрать подкос — значит оставить всю нагрузку на верхних анкерах, а их вырывающее усилие втрое больше веса самого блока.
Две детали, которые пропускают в дешёвом исполнении. Виброопоры — компрессор работает на 50 Гц, и без них вибрация уходит в стену как в мембрану; соседи за стеной слышат её лучше хозяина. И уклон: 2° от стены нужны для того, чтобы конденсат шёл к дренажу, а не собирался под блоком.

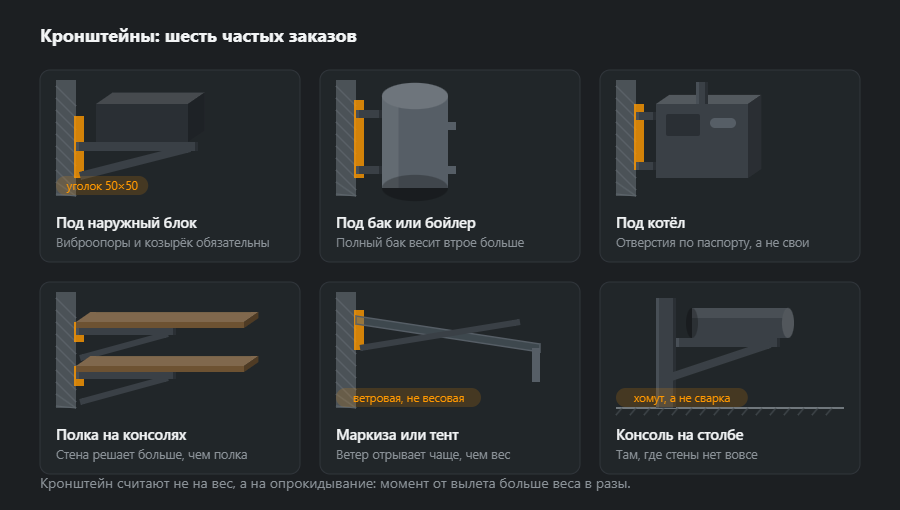

Какие бывают кронштейны
Под бак и бойлер считают по полному объёму, а не по пустому: стокилограммовый бойлер на 100 литров весит двести. Под котёл отверстия берут из паспорта — производитель их не просто так расставил, и «просверлю по месту» кончается перекосом теплообменника.
Маркиза выпадает из ряда: у неё нагрузка не весовая, а ветровая, и работает она на отрыв вверх. Поэтому у маркизы анкеров больше, чем кажется нужным, и подкосы стоят в другую сторону.

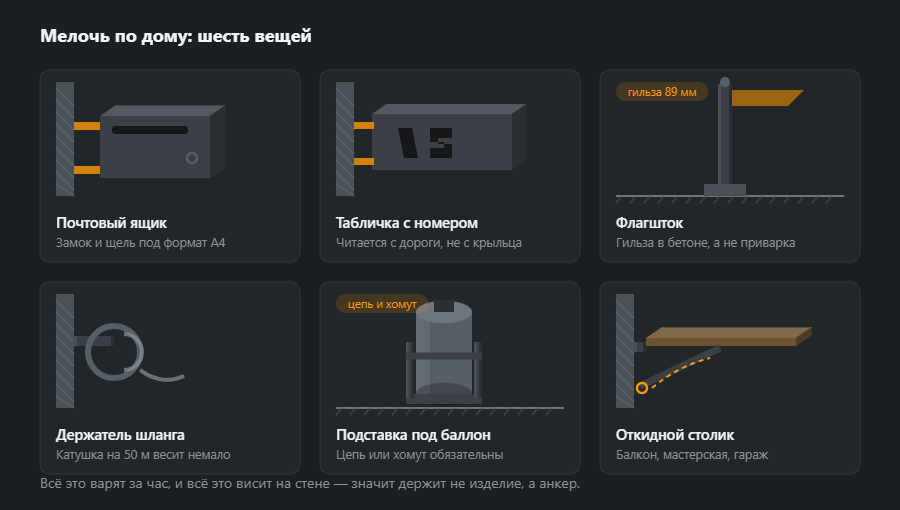

Мелочь по дому
Почтовый ящик, табличка с номером, флагшток, держатель шланга, подставка под баллон, откидной столик. Всё это варят за час, и всё это держится не тем, что сварено, а тем, чем прикручено.
Про баллон стоит сказать отдельно. Подставка нужна не для устойчивости — баллон и так стоит, — а для того, чтобы его нельзя было уронить или увезти. Цепь или хомут в конструкции не украшение: это требование к хранению газа в баллонах, и его проверяют.
Из каких профилей и почему
В кронштейне стали почти всегда слишком много, а анкеров слишком мало. Профиль выбирают так, чтобы он не прогибался и хорошо приваривался; несущую способность узла задаёт то, что держит его в стене.
- Кронштейн под наружный блок — уголок L 40×40×4, 2,42 кг/м, на полку, стойку и подкос; при большом вылете L 50×50×5, 3,77 кг/м.
- Полка под бак или бойлер — L 50×50×5 или швеллер UPN 80, 8,64 кг/м, на полный бак.
- Настенная пластина — полоса 60×6, 2,83 кг/м, или лист с отверстиями под анкеры; чем выше, тем меньше усилие на верхнем анкере.
- Флагшток и стойки — труба 48,3×3,2, 3,56 кг/м, в гильзе из трубы на номер больше, 60,3×3,6, 5,03 кг/м.
Как работает шаг анкеров, видно из простого расчёта: усилие на верхнем анкере ≈ вес × плечо ÷ расстояние между анкерами по высоте. В примере из вопросов — блок 50 кг, около 150 кг на верхних анкерах — вдвое более высокая пластина даёт уже около 75 кг. Кронштейн под котёл, бак или тяжёлую маркизу — всё же несущий элемент: анкеры подбирают по технической карте производителя (ETA) под конкретное основание, а при больших нагрузках их считает проектировщик. Массы других профилей — в калькуляторах уголка и швеллера.
Швы и узлы
- Подкос — приварен к полке и стойке с двух сторон; именно он передаёт момент, поэтому шов здесь сплошной, а не точками.
- Стойка к пластине — шов по контуру; отверстия под анкеры сверлят до сварки, чтобы пластину не повело при сверловке.
- Сплошные швы снаружи — разрывы в шве — это щели, где стоит вода, и первые места ржавчины.
- Гильза флагштока — приварена к закладной, шток в ней свободно на стопорном болте, чтобы его можно было снять.
При уголке 4 мм верхний предел 0,7·t — 2,8 мм, меньше минимума a3 по EN 1993-1-8, поэтому несущие швы делают a3 — z ≈ 4,2 мм. Проверит калькулятор углового шва, а технику угловых швов описывает сварка угловых швов.
Порядок изготовления и монтажа
- Осмотр стены — материал кладки, толщина утеплителя, расстояние до края и проёмов, трассы коммуникаций в стене.
- Данные оборудования — масса (для бака полного), шаг ножек или отверстий, сервисные зазоры.
- Чертёж — вылет, высота пластины, шаг анкеров, уклон полки.
- Резка, сверловка, сварка — в цеху, парой, чтобы оба кронштейна были одинаковыми.
- Цинкование или покраска — до монтажа.
- Монтаж — анкеры по технической карте, через утеплитель на дистанционных гильзах, виброизоляция, выверка.
Защита от коррозии
Кронштейн на фасаде мокрый полгода, а под кондиционером добавляется ещё конденсат. Долговечнее всего горячее цинкование; покраски хватает под крышей или на балконе. Болты и анкеры берут оцинкованные или нержавеющие, а каждое место, просверленное или подрезанное после цинкования, закрывают холодным цинком. Нижнюю кромку настенной пластины стоит загерметизировать, чтобы стекающая по стене вода не уходила за пластину.
Типичные ошибки
- Анкеры в шов кладки — раствор крошится, и кронштейн начинает качаться.
- Слишком близко к краю — анкер выламывает угол кладки вместе с собой.
- Низкая настенная пластина — большое усилие на верхнем анкере при том же весе.
- Полка под бойлер на пустой вес — полный весит в разы больше.
- Крепление через утеплитель без гильз — пенопласт сминается, и кронштейн проседает.
Как посчитать материалы: пара кронштейнов под кондиционер
Два кронштейна под наружный блок с вылетом 0,6 м: полка, стойка 0,45 м и подкос в каждом, плюс две поперечины 0,9 м, на которых стоит блок. Всё из уголка L 40×40×4, без пластин и анкеров.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Полка | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Стойка | L 40×40×4 | 0,45 | 2 | 2,42 | 2,2 |
| Подкос | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Поперечина | L 40×40×4 | 0,90 | 2 | 2,42 | 4,4 |
| Итого | 12,3 | ||||
| С запасом 5 % | 13 | ||||
Вся пара — это 13 кг стали с запасом, меньше трети массы блока, который она держит. Это хорошо показывает, где риск: не в сечении, а в анкерах и стене. Если кронштейнов больше, всё посчитает калькулятор ведомости материалов, а как спланировать крепление в разных основаниях, описано в статье как заказывают.
Что дальше
Беседки, теплицы и мелочь для двора — двор и сад. Нержавейка для кухни и цеха — нержавейка и оборудование. Чем крепят к разным основаниям, цена и сроки — как заказывают.
Частые вопросы
Почему кронштейн считают не на вес, а на опрокидывание?
Потому что нагрузка приложена не к стене, а на вылете. Блок весом 50 кг на кронштейне с вылетом 600 мм даёт на верхние анкеры вырывающее усилие около 150 кг — втрое больше собственного веса. Считать надо этот момент, а не массу, и именно поэтому у кронштейна есть подкос.
Зачем наружному блоку виброопоры?
Затем, что компрессор работает с частотой 50 Гц, и эта вибрация уходит в стену как в мембрану. Соседи за стеной слышат её лучше, чем вы. Резиновые виброопоры между блоком и полкой снимают почти всё; стоят они как обед и ставятся за пять минут.
Можно ли вешать кронштейн на газобетон?
Можно, но не обычным анкером. Газобетон не держит распор: нужен химический анкер с сеточной гильзой или сквозная шпилька с пластиной с обратной стороны. Тот же вопрос по всем основаниям разобран отдельно — в статье о том, как заказывают, там есть разрез по шести видам стен.
Нужен ли козырёк над наружным блоком?
Нужен, если блок висит не под балконом. Дело не в снеге на корпусе, а в сосульках с крыши: они пробивают решётку и гнут крыльчатку. Козырёк с вылетом на 100–150 мм больше блока решает вопрос, а стоит он десятую часть ремонта.
Из какого уголка варят кронштейн под кондиционер?
Под обычный наружный блок хватает уголка L 40×40×4 на полку, стойку и подкос, а при тяжёлых блоках и большом вылете — L 50×50×5. Стали здесь всегда с запасом — пара кронштейнов весит с десяток килограммов, — поэтому несущую способность всего узла определяют анкеры и стена, а не сечение.
Как уменьшить усилие на анкерах кронштейна?
Разнести анкеры по высоте. Вырывающее усилие на верхнем анкере — это примерно вес, умноженный на плечо и делённый на расстояние между верхним и нижним анкером. Вдвое более высокая пластина даёт вдвое меньшее усилие — со 150 до примерно 75 кг в примере с блоком 50 кг. Меньший вылет работает так же.
