Console și prinderi de perete
Tot ce atârnă pe perete: unitatea exterioară, un rezervor, un cazan, o poliță, o copertină. Au în comun faptul că le ține ancora, nu piesa, și că se calculează nu greutatea, ci momentul de răsturnare din consolă.

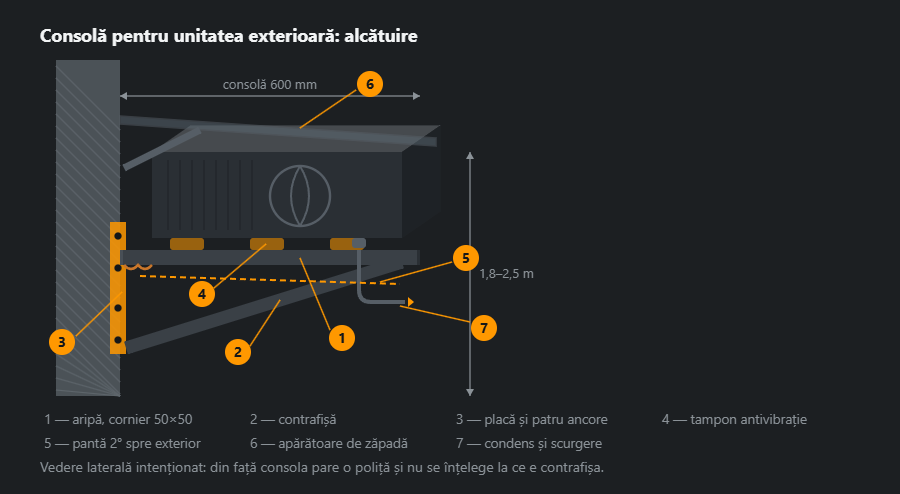

Din ce e alcătuită o consolă
Consola înseamnă o aripă, o contrafișă și o placă cu ancore. Aripa ține greutatea, contrafișa transformă momentul de răsturnare în compresiune, placa împarte forța în perete. Dacă scoți contrafișa, toată sarcina rămâne pe ancorele de sus, iar forța lor de smulgere e de trei ori greutatea unității.
Două detalii omise în varianta ieftină. Tampoanele antivibrație — compresorul lucrează la 50 Hz și fără ele vibrația intră în perete ca într-o membrană; vecinii o aud mai bine decât proprietarul. Și panta: 2° dinspre perete trimit condensul spre scurgere în loc să-l lase sub unitate.

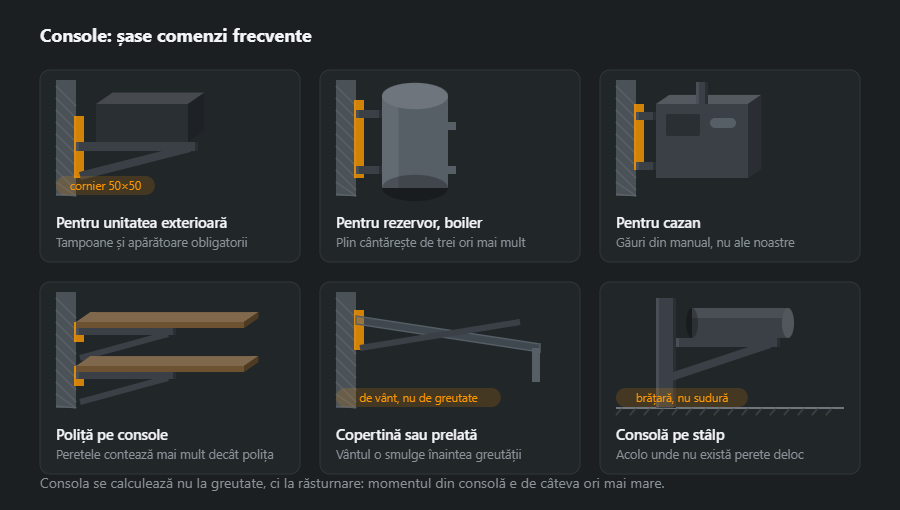

Ce feluri de console există
Pentru rezervor și boiler se socotește volumul plin, nu gol: un boiler de 100 de litri cântărește două sute de kilograme plin. Pentru cazan găurile se iau din manual — producătorul le-a pus acolo cu un motiv, iar „găuresc pe loc” se termină cu schimbătorul strâmb.
Copertina iese din rând: sarcina ei nu e de greutate, ci de vânt, și lucrează la smulgere în sus. De aceea are mai multe ancore decât pare necesar, iar contrafișele stau în partea cealaltă.

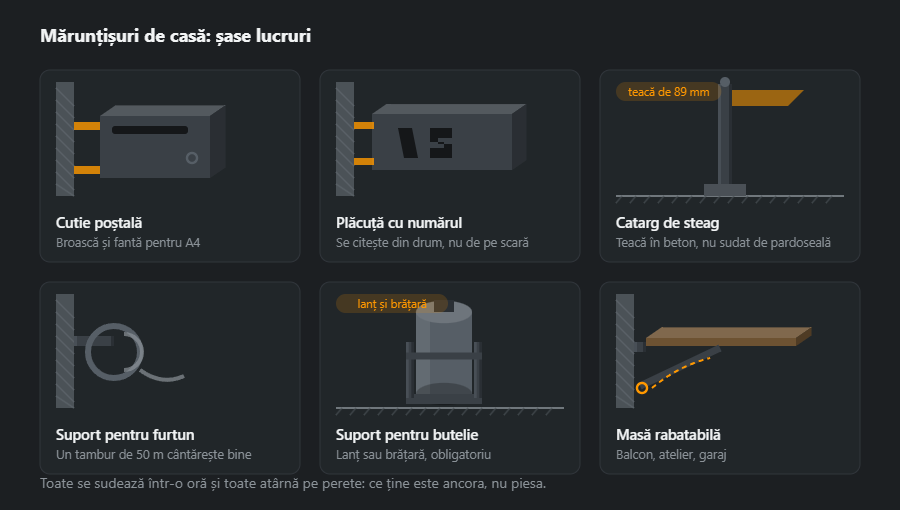

Mărunțișuri de casă
Cutie poștală, plăcuță cu numărul, catarg de steag, suport pentru furtun, suport pentru butelie, masă rabatabilă. Toate se sudează într-o oră și toate se țin nu prin ce s-a sudat, ci prin ce s-a înșurubat.
Despre butelie merită spus separat. Suportul nu e pentru stabilitate — butelia stă și așa — ci pentru ca ea să nu poată fi răsturnată sau luată. Lanțul sau brățara din construcție nu sunt podoabă: sunt o cerință de depozitare a gazului în butelii și chiar se verifică.
Din ce profile și de ce
La un suport de perete oțel e aproape mereu prea mult, iar ancore prea puține. Profilul se alege ca să nu se încovoaie și să se sudeze bine; rezistența ansamblului o dă ce îl ține în perete.
- Suport pentru unitatea exterioară — cornier L 40×40×4, 2,42 kg/m, pentru raft, montant și contrafișă; la consolă mai lungă L 50×50×5, 3,77 kg/m.
- Raft pentru rezervor sau boiler — L 50×50×5 sau UPN 80, 8,64 kg/m, calculat pentru rezervorul plin.
- Placa de perete — platbandă 60×6, 2,83 kg/m, sau tablă cu găuri pentru ancore; cu cât mai înaltă, cu atât forța pe ancora de sus e mai mică.
- Catarg și suporturi — țeavă 48,3×3,2, 3,56 kg/m, într-o bucșă din țeavă cu o mărime mai mare, 60,3×3,6, 5,03 kg/m.
Cum lucrează distanța dintre ancore se vede dintr-un calcul simplu: forța pe ancora de sus ≈ greutatea × brațul ÷ distanța pe verticală dintre ancore. În exemplul din întrebări — unitate de 50 kg, circa 150 kg pe ancorele de sus — o placă de două ori mai înaltă dă deja circa 75 kg. Un suport pentru centrală, rezervor sau o marchiză grea e totuși element portant: ancorele se aleg din fișa tehnică a producătorului (ETA) pentru zidul concret, iar la sarcini mari le calculează proiectantul. Masele altor profile sunt în calculatoarele pentru corniere și profile U.
Suduri și noduri
- Contrafișa — sudată de raft și de montant pe ambele părți; ea preia momentul, deci sudura e continuă, nu în puncte.
- Montant de placă — sudură pe contur; găurile pentru ancore se dau înainte de sudare, ca placa să nu se deformeze la găurire.
- Suduri continue la exterior — întreruperile sunt fante în care stă apa și primele locuri ale ruginii.
- Bucșa catargului — sudată de placa înglobată, catargul liber în ea cu șurub de blocare, ca să poată fi scos.
La cornier de 4 mm limita superioară 0,7·t este 2,8 mm, sub minimul a3 din EN 1993-1-8, deci sudurile portante se fac a3 — z ≈ 4,2 mm. Verifică calculatorul sudurii în colț, iar tehnica e în sudarea în colț.
Ordinea execuției și a montajului
- Examinarea peretelui — materialul zidăriei, grosimea termoizolației, distanța față de margini și goluri, traseul instalațiilor din perete.
- Datele echipamentului — masa (la rezervor plin), distanța dintre picioare sau găuri, spațiile de service.
- Desenul — consola, înălțimea plăcii, pasul ancorelor, panta raftului.
- Debitare, găurire, sudare — în atelier, în pereche, ca ambele suporturi să fie identice.
- Zincare sau vopsire — înainte de montaj.
- Montaj — ancore după fișa tehnică, prin termoizolație pe bucșe distanțiere, antivibrații, nivelare.
Protecția anticorozivă
Un suport pe fațadă e ud jumătate de an, iar sub aerul condiționat se adaugă și condensul. Cel mai durabil e zincarea termică; vopsirea ajunge sub acoperiș sau pe balcon. Șuruburile și ancorele se iau zincate sau din inox, iar orice loc găurit sau tăiat după zincare se acoperă cu zinc la rece. Marginea de jos a plăcii de perete merită etanșată, ca apa care se scurge pe perete să nu intre în spatele plăcii.
Greșeli tipice
- Ancore în rostul zidăriei — mortarul se sfărâmă și suportul începe să se clatine.
- Prea aproape de margine — ancora rupe colțul zidului odată cu ea.
- Placă de perete joasă — forță mare pe ancora de sus la aceeași greutate.
- Raft pentru boiler calculat gol — plin cântărește de câteva ori mai mult.
- Prindere prin termoizolație fără bucșe — polistirenul se strivește și suportul coboară.
Cum se calculează materialul: pereche de suporturi pentru AC
Două suporturi pentru unitatea exterioară, cu consolă de 0,6 m: raft, montant de 0,45 m și contrafișă la fiecare, plus două traverse de 0,9 m pe care stă unitatea. Totul din cornier L 40×40×4, fără plăci și ancore.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Raft | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Montant | L 40×40×4 | 0,45 | 2 | 2,42 | 2,2 |
| Contrafișă | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Traversă | L 40×40×4 | 0,90 | 2 | 2,42 | 4,4 |
| Total | 12,3 | ||||
| Cu adaos 5 % | 13 | ||||
Perechea întreagă înseamnă 13 kg de oțel cu adaos, sub o treime din masa unității pe care o ține. Asta arată bine unde e riscul: nu în secțiune, ci în ancore și perete. Pentru mai multe suporturi totul îl calculează calculatorul listei de materiale, iar cum se planifică prinderea în diverse ziduri e descris în cum se comandă.
Ce urmează
Foișoare, sere și mărunțișuri de curte — curte și grădină. Inoxul pentru bucătărie și hală — inox și echipamente. Cu ce se prinde de fiecare suport, prețul și termenele — cum se comandă.
Întrebări frecvente
De ce consola se calculează la răsturnare și nu la greutate?
Fiindcă sarcina nu e aplicată la perete, ci în consolă. O unitate de 50 kg pe o consolă cu ieșire de 600 mm dă pe ancorele de sus o forță de smulgere de circa 150 kg — de trei ori propria greutate. Acest moment se calculează, nu masa, și tocmai de aceea consola are contrafișă.
La ce îi trebuie unității exterioare tampoane antivibrație?
La faptul că compresorul lucrează la 50 Hz, iar vibrația intră în perete ca într-o membrană. Vecinii de dincolo o aud mai bine decât proprietarul. Tampoanele de cauciuc dintre unitate și aripă înlătură aproape tot; costă cât un prânz și se montează în cinci minute.
Se poate agăța consola pe BCA?
Se poate, dar nu cu ancoră obișnuită. BCA nu ține pe expansiune: e nevoie de ancoră chimică cu manșon-plasă sau de o tijă trecută prin perete cu placă pe cealaltă parte. Aceeași întrebare pentru toate suporturile e tratată separat — în articolul despre comandă există o secțiune prin șase feluri de pereți.
E nevoie de apărătoare deasupra unității exterioare?
Este, dacă unitatea nu atârnă sub balcon. Problema nu e zăpada de pe carcasă, ci țurțurii de pe acoperiș: sparg grila și îndoaie ventilatorul. O apărătoare cu 100–150 mm mai mare decât unitatea rezolvă chestiunea și costă a zecea parte dintr-o reparație.
Din ce cornier se sudează suportul pentru aerul condiționat?
Pentru o unitate exterioară obișnuită ajunge cornierul L 40×40×4 pentru raft, montant și contrafișă, iar la unități grele și consolă lungă L 50×50×5. Oțel e aici mereu din belșug — perechea de suporturi are cam o duzină de kilograme —, așa că rezistența ansamblului o dau ancorele și peretele, nu secțiunea.
Cum se reduce forța pe ancorele unui suport?
Depărtând ancorele pe verticală. Forța de smulgere pe ancora de sus e aproximativ greutatea înmulțită cu brațul și împărțită la distanța dintre ancora de sus și cea de jos. O placă de două ori mai înaltă dă o forță de două ori mai mică — de la 150 la circa 75 kg în exemplul cu unitatea de 50 kg. O consolă mai scurtă lucrează la fel.
