Consoles et fixations murales
Tout ce qui se suspend à un mur : un groupe extérieur, un réservoir, une chaudière, une étagère, un store. Ce qu’ils ont en commun, c’est que ce sont les chevilles qui tiennent la charge plutôt que l’objet, et que ce qu’on calcule n’est pas le poids mais le moment de renversement dû au porte-à-faux.

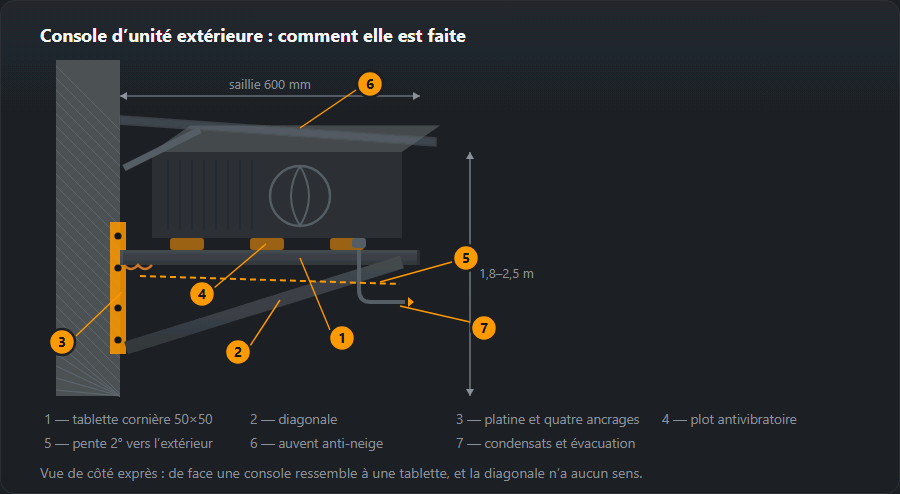

Comment est faite une console
Une console, c’est un support, une contrefiche et une platine avec des chevilles. Le support porte le poids, la contrefiche transforme le moment de renversement en compression, la platine répartit l’effort dans le mur. Retirez la contrefiche et toute la charge se reporte sur les chevilles du haut, dont l’effort d’arrachement vaut trois fois le poids de l’appareil.
Deux détails absents de la version bon marché. Les plots antivibratiles — le compresseur tourne à 50 Hz, et sans eux la vibration passe dans le mur comme dans une membrane ; les voisins l’entendent mieux que le propriétaire. Et la pente : 2° vers l’extérieur du mur, c’est ce qui envoie les condensats vers l’évacuation au lieu de les laisser stagner sous l’appareil.

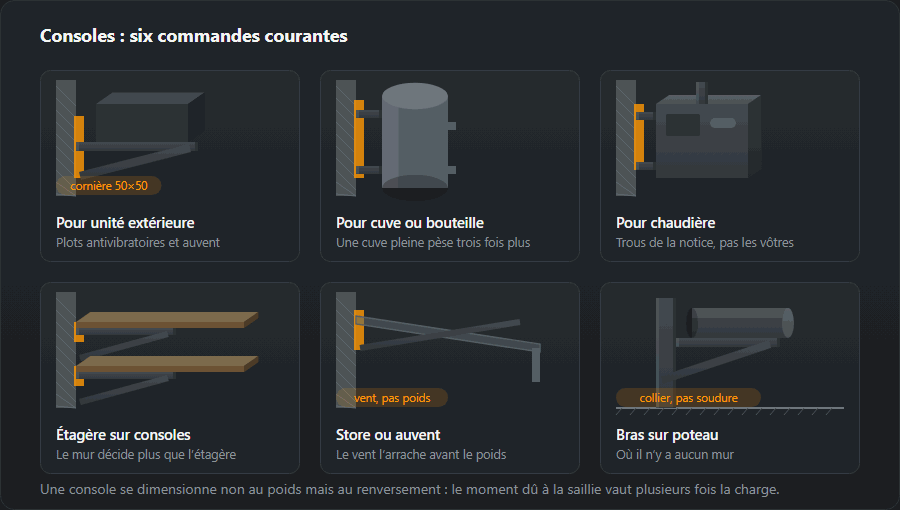

Quels types existent
Pour un réservoir ou un ballon, on dimensionne pour le volume plein, pas à vide : un ballon de 100 litres pèse deux cents kilos plein. Pour une chaudière, les perçages viennent de la notice — le fabricant les a placés là pour une raison, et « je percerai sur place » finit par un échangeur de travers.
Le store est à part : sa charge est le vent plutôt que le poids, et il travaille en soulèvement. C’est pourquoi il a plus de chevilles qu’il n’y paraît nécessaire et pourquoi ses contrefiches sont orientées dans l’autre sens.
Petits ouvrages domestiques

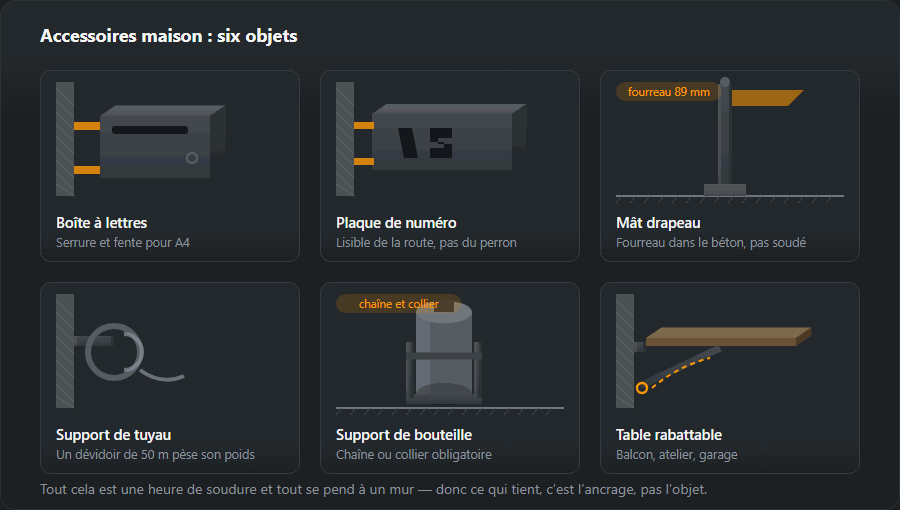

Une boîte aux lettres, une plaque de numéro, un mât de drapeau, un support de tuyau d’arrosage, un support de bouteille, une table rabattable. Tout cela, c’est une heure de soudage, et tout cela tient non pas par ce qui a été soudé mais par ce avec quoi c’est fixé.
Le support de bouteille mérite un mot. Il n’est pas là pour la stabilité — la bouteille tient debout toute seule — mais pour qu’on ne puisse ni la renverser ni l’emporter. La chaîne ou le collier du dessin n’est pas de la décoration : c’est une exigence pour le stockage de gaz en bouteilles, et elle est bel et bien contrôlée.
Quels profilés, et pourquoi
Une console murale a presque toujours trop d’acier et trop peu de chevilles. Le profilé est choisi pour ne pas fléchir et pour bien se souder ; la capacité de l’ensemble est fixée par ce qui le retient dans le mur.
- Console de groupe extérieur — cornière L 40×40×4, 2,42 kg/m, pour le bras, le montant et la contrefiche ; pour une portée plus longue, L 50×50×5, 3,77 kg/m.
- Support pour réservoir ou chauffe-eau — L 50×50×5 ou profilé en U UPN 80, 8,64 kg/m, calculé pour le réservoir plein.
- Platine murale — plat 60×6, 2,83 kg/m, ou tôle percée ; plus elle est haute, plus l’effort sur la cheville du haut est faible.
- Mât de drapeau et supports — tube 48,3×3,2, 3,56 kg/m, dans un fourreau de la dimension supérieure, 60,3×3,6, 5,03 kg/m.
L’effet de l’espacement des chevilles se voit dans un calcul simple : effort sur la cheville du haut ≈ poids × bras de levier ÷ distance verticale entre chevilles. Dans l’exemple des questions — un appareil de 50 kg, environ 150 kg sur les chevilles du haut — une platine deux fois plus haute donne déjà environ 75 kg. Une console pour chaudière, réservoir ou store lourd reste un élément porteur : les chevilles se choisissent d’après la documentation technique du fabricant (ETE, ETA) pour le support réel, et pour les charges lourdes, un ingénieur les calcule. Les masses des autres profilés sont dans les calculateurs de cornières et de profilés en U.
Soudures et assemblages
- Contrefiche — soudée au bras et au montant des deux côtés ; elle reprend le moment, donc la soudure est continue, pas pointée.
- Montant sur la platine — soudé sur tout le pourtour ; les trous des chevilles sont percés avant le soudage pour que la platine ne se déforme pas au perçage.
- Soudures continues en extérieur — les interruptions dans une soudure sont des fentes où l’eau s’installe, et les premiers endroits à rouiller.
- Fourreau du mât — soudé à la platine d’ancrage, le mât libre à l’intérieur avec un boulon de blocage pour pouvoir le retirer.
Avec une cornière de 4 mm, la limite haute de 0,7·t est de 2,8 mm, en dessous du minimum a3 de l’EN 1993-1-8 ; les soudures porteuses sont donc faites en a3 — z ≈ 4,2 mm. Le calculateur de soudure d’angle le vérifie, et la soudure d’angle traite la technique.
Ordre de fabrication et de fixation
- Relevé du mur — type de maçonnerie, épaisseur de l’isolant, distance aux bords et aux ouvertures, réseaux dans le mur.
- Données de l’appareil — poids (plein, pour un réservoir), entraxe des pieds ou des trous, dégagements d’entretien.
- Dessin — porte-à-faux, hauteur de la platine, espacement des chevilles, pente du bras.
- Découpe, perçage, soudage — en atelier, par paire, pour que les deux consoles soient identiques.
- Galvanisation ou peinture — avant la pose.
- Fixation — chevilles selon la documentation technique, à travers l’isolant sur entretoises, plots antivibratiles, mise à niveau.
Protection contre la corrosion
Une console en façade est mouillée la moitié de l’année, et sous un climatiseur il y a en plus des condensats. La galvanisation à chaud dure le plus longtemps ; la peinture suffit sous un toit ou sur un balcon. Les boulons et les chevilles sont galvanisés ou en inox, et chaque endroit percé ou coupé après galvanisation reçoit du zinc à froid. Étanchéifier le bord inférieur de la platine murale évite que l’eau qui ruisselle sur le mur passe derrière.
Erreurs courantes
- Chevilles dans un joint de mortier — le mortier s’effrite et la console se met à bouger.
- Trop près d’un bord — la cheville arrache l’angle de la maçonnerie avec elle.
- Une platine murale trop courte — effort élevé sur la cheville du haut pour le même poids.
- Support de chauffe-eau dimensionné à vide — plein, il pèse plusieurs fois plus.
- Fixation à travers l’isolant sans entretoises — la mousse s’écrase et la console s’affaisse.
Comment calculer le matériau : une paire de consoles de climatiseur
Deux consoles pour un groupe extérieur de 0,6 m de portée : bras, montant de 0,45 m et contrefiche sur chacune, plus deux traverses de 0,9 m sur lesquelles repose l’appareil. Le tout en cornière L 40×40×4, sans platines ni chevilles.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Bras | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Montant | L 40×40×4 | 0,45 | 2 | 2,42 | 2,2 |
| Contrefiche | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Traverse | L 40×40×4 | 0,90 | 2 | 2,42 | 4,4 |
| Total | 12,3 | ||||
| Avec 5 % de marge | 13 | ||||
La paire représente 13 kg d’acier avec majoration, moins d’un tiers de l’appareil qu’elle porte. Cela montre où est le risque : pas dans le profilé mais dans les chevilles et le mur. Pour plus de consoles, le calculateur de nomenclature totalise tout, et la prévision des fixations dans différents murs est traitée dans comment se passe une commande.
Pour aller plus loin
Les pergolas, les serres et les petits ouvrages de cour sont dans cour et jardin. L’inox pour les cuisines et les sites agroalimentaires est dans équipements en inox. Les fixations pour différents supports, le prix et le délai sont dans comment se passe une commande.
Questions fréquentes
Pourquoi dimensionne-t-on une console au renversement plutôt qu’au poids ?
Parce que la charge ne s’applique pas au mur mais au bout du porte-à-faux. Un appareil de 50 kg sur une console de 600 mm de portée exerce environ 150 kg d’arrachement sur les fixations du haut — trois fois son propre poids. C’est ce moment qu’on calcule, pas la masse, et c’est exactement pourquoi une console a une contrefiche en diagonale.
Pourquoi un groupe extérieur a-t-il besoin de plots antivibratiles ?
Parce que le compresseur tourne à 50 Hz et que cette vibration passe dans le mur comme dans une membrane. Les voisins de l’autre côté l’entendent mieux que le propriétaire. Des plots en caoutchouc entre l’appareil et le support en suppriment presque tout ; ils coûtent à peu près le prix d’un déjeuner et se posent en cinq minutes.
Peut-on fixer une console sur du béton cellulaire ?
Oui, mais pas avec une cheville à expansion ordinaire. Le béton cellulaire ne retient pas une fixation à expansion : il faut un scellement chimique avec tamis, ou un boulon traversant avec une platine de l’autre côté. La même question pour chaque support est traitée à part — l’article sur la commande contient une section qui passe en revue six types de murs.
Un groupe extérieur a-t-il besoin d’un auvent ?
Oui, sauf s’il est suspendu sous un balcon. Le problème n’est pas la neige sur le carter mais les glaçons tombant du toit : ils percent la grille et tordent l’hélice. Un auvent débordant de 100 à 150 mm au-dessus de l’appareil règle la question, et coûte un dixième de la réparation.
Dans quelle cornière soude-t-on une console de climatiseur ?
Pour un groupe extérieur courant, une cornière L 40×40×4 suffit pour le bras, le montant et la contrefiche, et une L 50×50×5 pour les appareils lourds et les portées plus longues. On a toujours de l’acier en trop ici — une paire de consoles pèse une douzaine de kilogrammes — donc la capacité de l’ensemble est fixée par les chevilles et le mur, pas par le profilé.
Comment réduire l’effort sur les chevilles d’une console ?
Espacez les chevilles en hauteur. L’effort d’arrachement sur la cheville du haut est à peu près le poids multiplié par le bras de levier, divisé par la distance entre les chevilles du haut et du bas. Une platine deux fois plus haute divise l’effort par deux — de 150 à environ 75 kg dans l’exemple d’un appareil de 50 kg. Une portée plus courte agit de la même façon.
