الكتائف والتثبيت على الجدار

كل ما يُعلَّق على جدار: الوحدة الخارجية، وخزان، ومرجل، ورفّ، ومظلة قماشية. يجمعها أن الذي يمسكها هو المسمار لا القطعة، وأن المحسوب ليس الوزن بل عزم الانقلاب الناتج عن البروز.

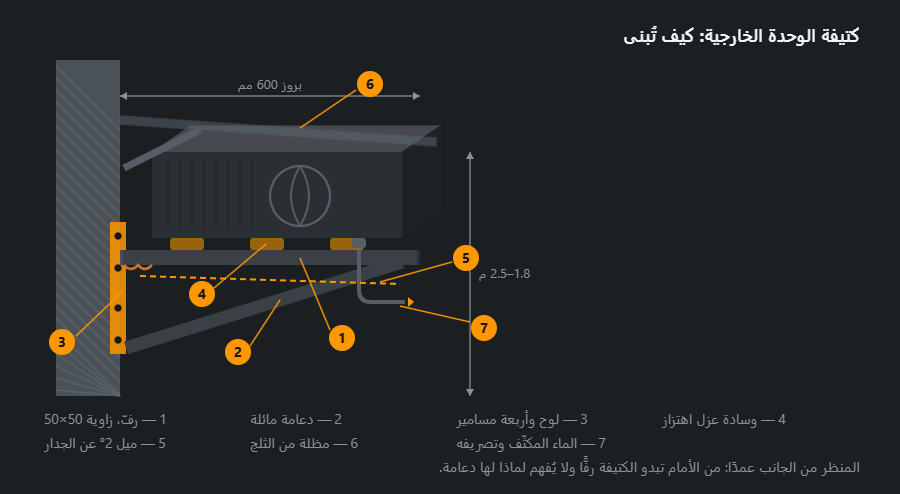

مِمَّ تتكوّن الكتيفة

الكتيفة رفّ ودعامة مائلة ولوح بمسامير. الرفّ يحمل الوزن، والدعامة تحوّل عزم الانقلاب إلى ضغط، واللوح يوزّع القوة على الجدار. وإزالة الدعامة تعني ترك الحمل كله على المسامير العلوية، وقوة اقتلاعها ثلاثة أضعاف وزن الوحدة نفسها.

نزّل الرسم: SVG · PNG

تفصيلان يُهمَلان في التنفيذ الرخيص. وسائد العزل — الضاغط يعمل عند 50 هرتز، وبدونها يدخل الاهتزاز الجدار كما يدخل غشاءً؛ والجيران يسمعونه أفضل من صاحب البيت. والميل: درجتان عن الجدار لتذهب المياه المكثّفة إلى التصريف بدل أن تتجمّع تحت الوحدة.

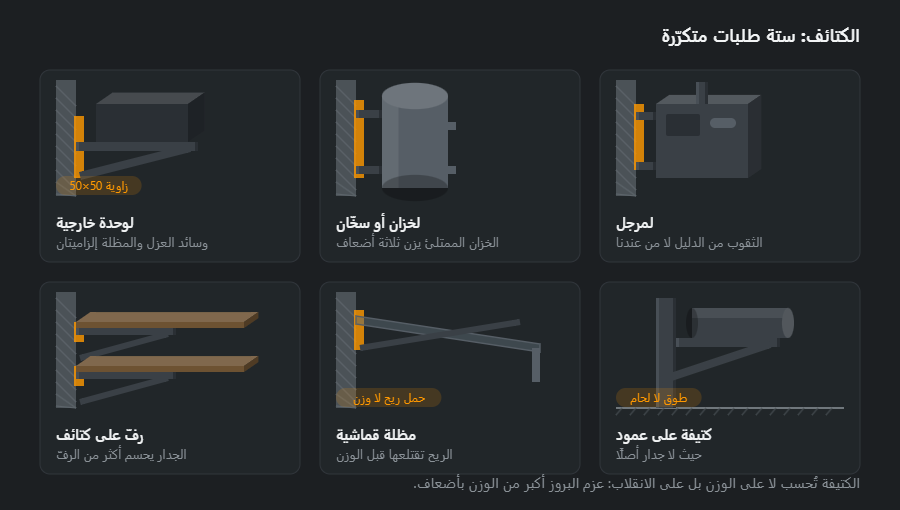

ما أنواع الكتائف

نزّل الرسم: SVG · PNG

للخزان والسخّان يُحسب الحجم ممتلئًا لا فارغًا: سخّان سعة 100 لتر يزن مئتي كيلوغرام ممتلئًا. وللمرجل تُؤخذ الثقوب من دليل الشركة — فقد وضعها الصانع في موضعها لسبب، و«سأثقب في الموقع» ينتهي بمبادل حراري مائل.

والمظلة القماشية تخرج عن النسق: حملها ريح لا وزن، وتعمل على الاقتلاع إلى أعلى. لذلك مساميرها أكثر ممّا يبدو ضروريًّا، ودعاماتها في الاتجاه المعاكس.

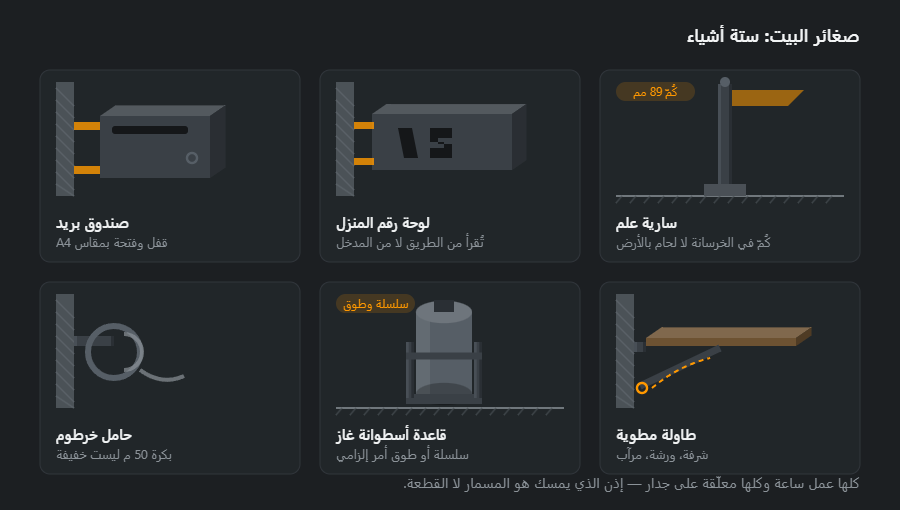

صغائر البيت

صندوق بريد، ولوحة رقم، وسارية علم، وحامل خرطوم، وقاعدة أسطوانة غاز، وطاولة مطوية. كلها عمل ساعة، وكلها تمسك لا بما لُحِم بل بما بُرِم.

نزّل الرسم: SVG · PNG

وعن الأسطوانة كلمة مستقلّة. القاعدة ليست للاتزان — فالأسطوانة تقف وحدها — بل حتى لا يمكن إسقاطها أو أخذها. والسلسلة أو الطوق في التصميم ليسا زينة: هما شرط في تخزين الغاز في الأسطوانات، ويُتحقَّق منهما.

أيّ المقاطع ولماذا

في الكتيفة الجدارية يكون الفولاذ غالبًا أكثر من اللازم والمراسي أقلّ من اللازم. يُختار المقطع كي لا ينحني ويُلحم جيّدًا؛ أمّا قدرة المجموعة فيحدّدها ما يمسكها في الجدار.

• كتيفة الوحدة الخارجية — زاوية L 40×40×4، 2.42 kg/m، للذراع والقائم والدعامة؛ وللبروز الأطول L 50×50×5، 3.77 kg/m.
• رفّ لخزّان أو سخّان — L 50×50×5 أو UPN 80، 8.64 kg/m، محسوب على الخزّان الممتلئ.
• اللوح الجداري — شريط مسطّح ⁦60×6⁩، 2.83 kg/m، أو صاج مثقّب؛ وكلّما ارتفع قلّت القوّة على المرساة العليا.
• سارية العلم والحوامل — أنبوب ⁦48.3×3.2⁩، 3.56 kg/m، داخل جلبة من أنبوب أكبر بمقاس، ⁦60.3×3.6⁩، 5.03 kg/m.

كيف تعمل مسافة المراسي يتّضح من حساب بسيط: القوّة على المرساة العليا ≈ الوزن × الذراع ÷ المسافة الرأسية بين المراسي. في مثال الأسئلة — وحدة 50 kg، ونحو 150 kg على المراسي العليا — لوح بضعف الارتفاع يعطي نحو 75 kg. ومع ذلك تبقى كتيفة المرجل أو الخزّان أو المظلّة الثقيلة عنصرًا حاملًا: تُختار المراسي من البيانات الفنّية للصانع (ETA) للجدار المعيّن، وفي الأحمال الكبيرة يحسبها مهندس. كتل المقاطع الأخرى في حاسبتي الزوايا و المجاري U.

اللحام والعُقد

• الدعامة — ملحومة بالذراع والقائم من الجهتين؛ فهي التي تنقل العزم، لذا يكون اللحام متصلًا لا بالنقاط.
• القائم باللوح — لحام حول المحيط؛ وتُثقب ثقوب المراسي قبل اللحام كي لا يتشوّه اللوح عند الثقب.
• لحامات متصلة في الخارج — الانقطاعات فرجات يقف فيها الماء، وأوّل مواضع الصدأ.
• جلبة السارية — ملحومة بلوح التثبيت، والسارية حرّة داخلها مع برغي تثبيت كي يمكن نزعها.

مع زاوية 4 mm لا يتجاوز الحدّ الأعلى ⁦0.7·t⁩ قيمة ⁦2.8 mm⁩، وهي دون الحدّ الأدنى a3 في EN 1993-1-8، لذا تُلحَم اللحامات الحاملة بـa3 — z ≈ 4.2 مم. تتحقّق من ذلك حاسبة لحام الزاوية، والتقنية في لحام الزاوية.

ترتيب التصنيع والتركيب

1. فحص الجدار — نوع البناء، وسماكة العزل، والمسافة عن الحوافّ والفتحات، ومسارات التمديدات.
2. بيانات الجهاز — الكتلة (للخزّان ممتلئًا)، ومسافة الأرجل أو الثقوب، ومسافات الصيانة.
3. الرسم — البروز، وارتفاع اللوح، ومسافة المراسي، وميل الذراع.
4. القصّ والثقب واللحام — في الورشة، زوجًا زوجًا، لتخرج الكتيفتان متماثلتين.
5. الجلفنة أو الدهان — قبل التركيب.
6. التركيب — المراسي وفق البيانات الفنّية، وعبر العزل على جلبات مسافة، ووسائد ضدّ الاهتزاز، والضبط.

الحماية من التآكل

الكتيفة على الواجهة مبتلّة نصف السنة، وتحت المكيّف يضاف ماء التكثّف. الأطول عمرًا الجلفنة بالغمس الساخن؛ ويكفي الدهان تحت سقف أو في شرفة. البراغي والمراسي مجلفنة أو من الستانلس، وكل موضع ثُقب أو قُصّ بعد الجلفنة يُغطّى بالزنك البارد. ويستحسن عزل الحافّة السفلية للّوح الجداري كي لا يدخل الماء النازل على الجدار خلفه.

أخطاء شائعة

• مراسٍ في لحام المونة بين الطوب — تتفتّت المونة وتبدأ الكتيفة بالاهتزاز.
• قرب زائد من الحافّة — تقتلع المرساة زاوية الجدار معها.
• لوح جداري قصير — قوّة كبيرة على المرساة العليا مع الوزن نفسه.
• رفّ السخّان محسوب فارغًا — ممتلئًا يزن أضعافًا.
• تثبيت عبر العزل بلا جلبات — ينسحق العزل وتهبط الكتيفة.

كيف تُحسب المواد: زوج كتائف للمكيّف

كتيفتان لوحدة خارجية ببروز ⁦0.6 m⁩: ذراع وقائم ⁦0.45 m⁩ ودعامة في كلٍّ منهما، إضافة إلى عارضتين بطول ⁦0.9 m⁩ تقف عليهما الوحدة. الكل من زاوية L 40×40×4، بلا ألواح ولا مراسٍ.

الزوج كله 13 kg من الفولاذ مع الزيادة، أقلّ من ثلث كتلة الوحدة التي يحملها. وهذا يبيّن أين الخطر: لا في المقطع، بل في المراسي والجدار. ولعدد أكبر من الكتائف تحسب كل شيء حاسبة قائمة المواد، وكيف يُخطَّط التثبيت في جدران مختلفة مشروح في كيف تطلب.

ماذا بعد

البرجولات والبيوت المحمية وصغائر الفناء في الفناء والحديقة. والستانلس للمطبخ والمنشأة في الستانلس والتجهيزات. وبم يُثبَّت في كل أساس، والسعر والمواعيد — كيف تُطلب.

الكاتب: Dmitry Frolov, لحّام ومصنّع هياكل معدنية آخر تحديث: 28 سبتمبر 2026
