Кронштейни й навіска

Усе, що висить на стіні: зовнішній блок, бак, котел, полиця, маркіза. Спільне в них те, що тримає їх не виріб, а анкер, і що рахувати треба не вагу, а перекидальний момент від вильоту.

З чого зібраний кронштейн

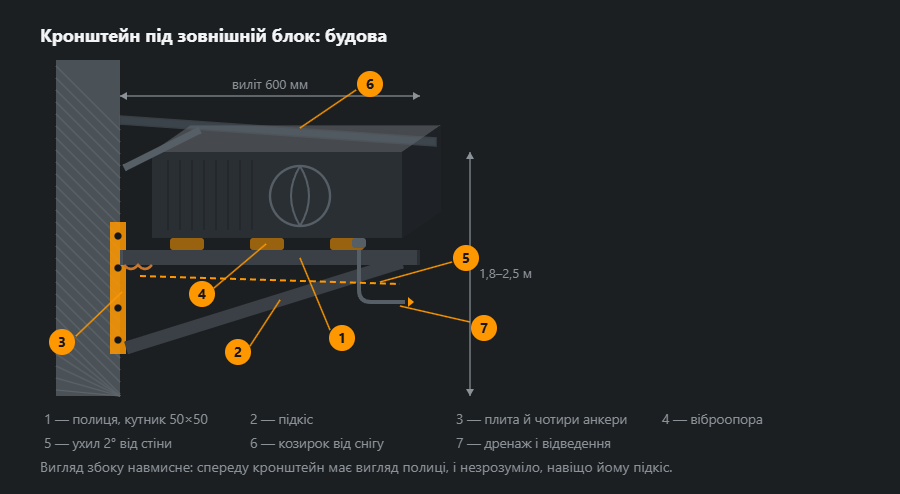

Кронштейн — це полиця, підкіс і плита з анкерами. Полиця тримає вагу, підкіс перетворює перекидальний момент на стиск, плита роздає зусилля по стіні. Зняти підкіс — значить лишити все навантаження на верхніх анкерах, а їхнє виривальне зусилля втричі більше за вагу самого блока.

Завантажити схему: SVG · PNG

Дві деталі, які пропускають у дешевому виконанні. Віброопори — компресор працює на 50 Гц, і без них вібрація йде у стіну як у мембрану; сусіди за стіною чують її краще за господаря. І ухил: 2° від стіни потрібні, щоб конденсат ішов до дренажу, а не збирався під блоком.

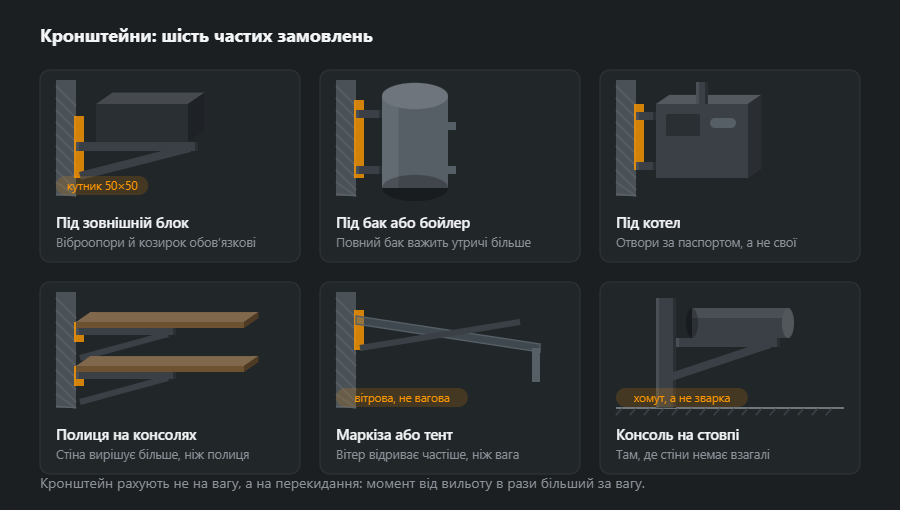

Які бувають кронштейни

Завантажити схему: SVG · PNG

Під бак і бойлер рахують за повним об’ємом, а не за порожнім: стокілограмовий бойлер на 100 літрів важить двісті. Під котел отвори беруть із паспорта — виробник розставив їх не просто так, а «просвердлю за місцем» закінчується перекосом теплообмінника.

Маркіза випадає з ряду: у неї навантаження не вагове, а вітрове, і працює вона на відрив угору. Тому в маркізи анкерів більше, ніж здається потрібним, а підкоси стоять в інший бік.

Дріб’язок по дому

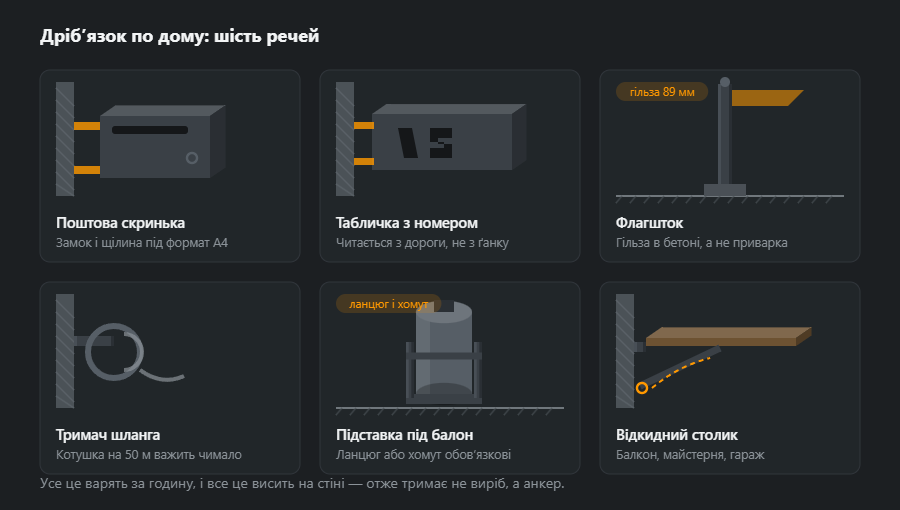

Поштова скринька, табличка з номером, флагшток, тримач шланга, підставка під балон, відкидний столик. Усе це варять за годину, і все це тримається не тим, що зварено, а тим, чим прикручено.

Завантажити схему: SVG · PNG

Про балон варто сказати окремо. Підставка потрібна не для стійкості — балон і так стоїть, — а для того, щоб його не можна було впустити чи вивезти. Ланцюг або хомут у конструкції не окраса: це вимога до зберігання газу в балонах, і її перевіряють.

З яких профілів і чому

У кронштейні сталі майже завжди забагато, а анкерів замало. Профіль обирають так, щоб він не прогинався й добре приварювався; несучу здатність вузла задає те, що тримає його в стіні.

• Кронштейн під зовнішній блок — кутник L 40×40×4, 2,42 кг/м, на полицю, стійку й підкіс; за великого вильоту L 50×50×5, 3,77 кг/м.
• Полиця під бак чи бойлер — L 50×50×5 або швелер UPN 80, 8,64 кг/м, на повний бак.
• Настінна пластина — смуга 60×6, 2,83 кг/м, або лист з отворами під анкери; що вища, то менше зусилля на верхньому анкері.
• Флагшток і стійки — труба 48,3×3,2, 3,56 кг/м, у гільзі з труби на номер більшої, 60,3×3,6, 5,03 кг/м.

Як працює крок анкерів, видно з простого розрахунку: зусилля на верхньому анкері ≈ вага × плече ÷ відстань між анкерами по висоті. У прикладі з питань — блок 50 кг, близько 150 кг на верхніх анкерах — удвічі вища пластина дає вже близько 75 кг. Кронштейн під котел, бак чи важку маркізу — усе ж несучий елемент: анкери добирають за технічною картою виробника (ETA) під конкретну основу, а за великих навантажень їх рахує проєктувальник. Маси інших профілів — у калькуляторах кутника і швелера.

Шви та вузли

• Підкіс — приварений до полиці й стійки з двох боків; саме він передає момент, тож шов тут суцільний, а не точками.
• Стійка до пластини — шов по контуру; отвори під анкери свердлять до зварювання, щоб пластину не повело під час свердління.
• Суцільні шви ззовні — розриви в шві — це щілини, де стоїть вода, і перші місця іржі.
• Гільза флагштока — приварена до закладної, шток у ній вільно на стопорному болті, щоб його можна було зняти.

За кутника 4 мм верхня межа 0,7·t — 2,8 мм, менше за мінімум a3 за EN 1993-1-8, тож несучі шви роблять a3 — z ≈ 4,2 мм. Перевірить калькулятор кутового шва, а техніку кутових швів описує зварювання кутових швів.

Порядок виготовлення та монтажу

1. Огляд стіни — матеріал кладки, товщина утеплювача, відстань до краю й прорізів, траси комунікацій у стіні.
2. Дані обладнання — маса (для бака повного), крок ніжок чи отворів, сервісні зазори.
3. Креслення — виліт, висота пластини, крок анкерів, ухил полиці.
4. Різання, свердління, зварювання — у цеху, парою, щоб обидва кронштейни були однакові.
5. Цинкування або фарбування — до монтажу.
6. Монтаж — анкери за технічною картою, крізь утеплювач на дистанційних гільзах, віброізоляція, вивірка.

Захист від корозії

Кронштейн на фасаді мокрий пів року, а під кондиціонером додається ще конденсат. Найдовговічніше гаряче цинкування; фарбування вистачає під дахом чи на балконі. Болти й анкери беруть оцинковані або нержавіючі, а кожне місце, просвердлене чи підрізане після цинкування, закривають холодним цинком. Нижню кромку настінної пластини варто загерметизувати, щоб вода, що стікає стіною, не йшла за пластину.

Типові помилки

• Анкери в шов кладки — розчин кришиться, і кронштейн починає хитатися.
• Надто близько до краю — анкер вириває кут кладки разом із собою.
• Низька настінна пластина — велике зусилля на верхньому анкері за тієї самої ваги.
• Полиця під бойлер на порожню вагу — повний важить у рази більше.
• Кріплення крізь утеплювач без гільз — пінопласт зминається, і кронштейн осідає.

Як порахувати матеріали: пара кронштейнів під кондиціонер

Два кронштейни під зовнішній блок із вильотом 0,6 м: полиця, стійка 0,45 м і підкіс у кожному, плюс дві поперечини 0,9 м, на яких стоїть блок. Усе з кутника L 40×40×4, без пластин і анкерів.

Уся пара — це 13 кг сталі із запасом, менше третини маси блока, який вона тримає. Це добре показує, де ризик: не в перерізі, а в анкерах і стіні. Якщо кронштейнів більше, усе порахує калькулятор відомості матеріалів, а як спланувати кріплення в різних основах, описано в статті як замовляють.

Що далі

Альтанки, теплиці та дріб’язок для двору — двір і сад. Нержавійка для кухні та цеху — нержавійка й обладнання. Чим кріплять до різних основ, ціна й строки — як замовляють.
