Consolas e fixações de parede

Tudo o que fica pendurado numa parede: a unidade exterior, um depósito, uma caldeira, uma prateleira, um toldo. Têm em comum que quem os segura é a bucha e não a peça, e que o que se calcula não é o peso mas o momento de derrube do balanço.

Resposta curta

Um par típico de consolas para a unidade exterior de um ar condicionado, com 0,6 m de avanço, faz-se com cantoneira L 40×40×4: prateleira, montante de 0,45 m e escora em cada consola, mais duas travessas de 0,9 m — no total cerca de 13 kg de aço com folga, menos de um terço do peso da unidade. Por isso a capacidade é decidida pelas buchas e pela parede, não pela secção. O cálculo completo está na secção Como calcular o material: par de suportes para ar condicionado.

De que é feita uma consola

Uma consola é uma aba, uma escora e uma chapa com buchas. A aba segura o peso, a escora transforma o momento de derrube em compressão, a chapa reparte a força pela parede. Tirar a escora é deixar toda a carga nas buchas de cima, cuja força de arranque, com uma chapa curta, pode chegar ao triplo do peso da unidade.

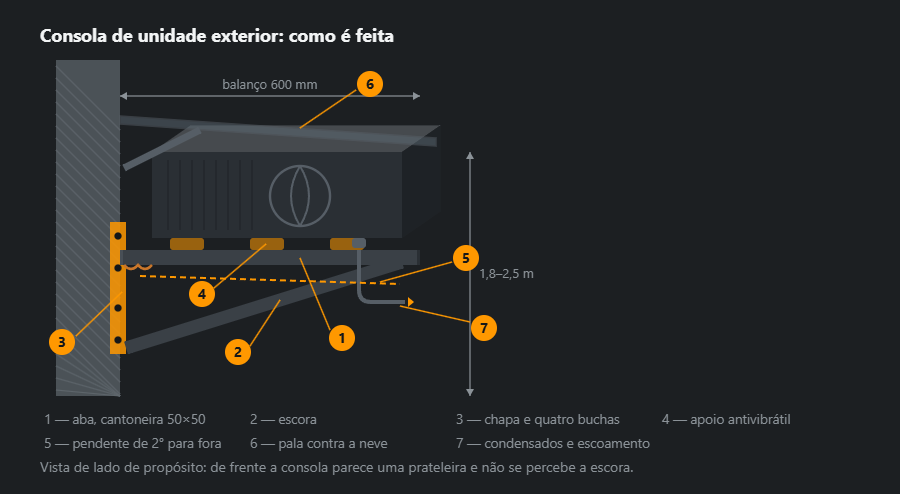

Consola de parede para a unidade exterior de ar condicionado vista de lado: chapa com buchas, escora, apoios antivibráteis e pala
Vista de lado de propósito: de frente a consola parece uma prateleira e não se percebe para que serve a escora.

Descarregar o esquema: SVG · PNG

Dois pormenores que faltam na versão barata. Apoios antivibráticos — o compressor trabalha a 50 Hz e sem eles a vibração entra na parede como numa membrana; os vizinhos ouvem-na melhor do que o dono. E a pendente: 2° para fora é o que leva os condensados ao escoamento em vez de os deixar sob a unidade.

Publicidade

Que tipos existem

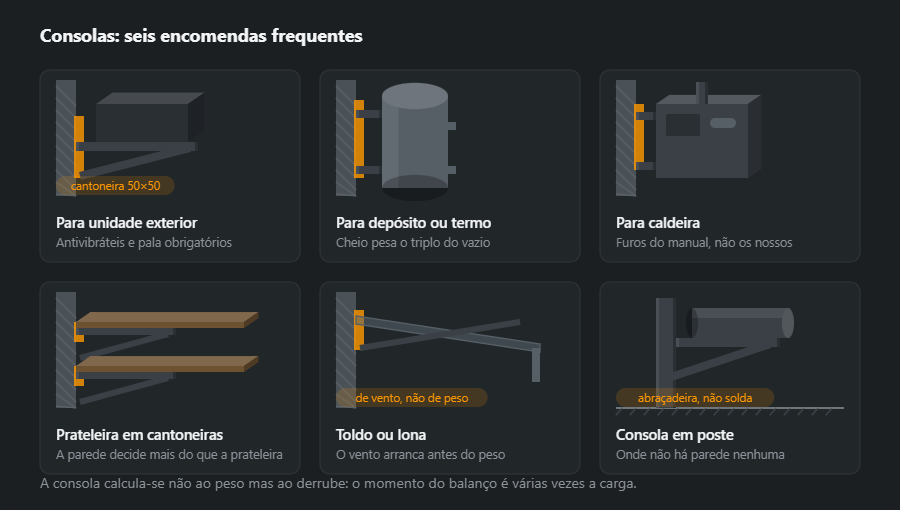

Seis consolas de parede: para unidade exterior de climatização, para depósito ou termoacumulador, para caldeira a gás, prateleira sobre cantoneiras, toldo com escoras e consola em poste para um bidão
Seis encomendas frequentes. No toldo a carga não é de peso mas de vento: arranca-o para cima, não o puxa para baixo.

Descarregar o esquema: SVG · PNG

Para depósito e termoacumulador conta-se o volume cheio, não o vazio: um termo de 100 litros pesa cheio cerca de 130–140 quilos. Para a caldeira os furos saem do manual — o fabricante não os pôs ali por acaso, e «faço os furos no local» acaba com o permutador torto.

O toldo sai da série: a sua carga é de vento e não de peso, e trabalha ao arranque para cima. Por isso leva mais buchas do que parece necessário e as suas escoras apontam ao contrário.

Miudezas da casa

Caixa de correio, placa com o número, mastro de bandeira, suporte de mangueira, base para botija, mesa rebatível. Tudo isto é uma hora de soldadura e tudo se segura não pelo que foi soldado mas pelo que foi aparafusado.

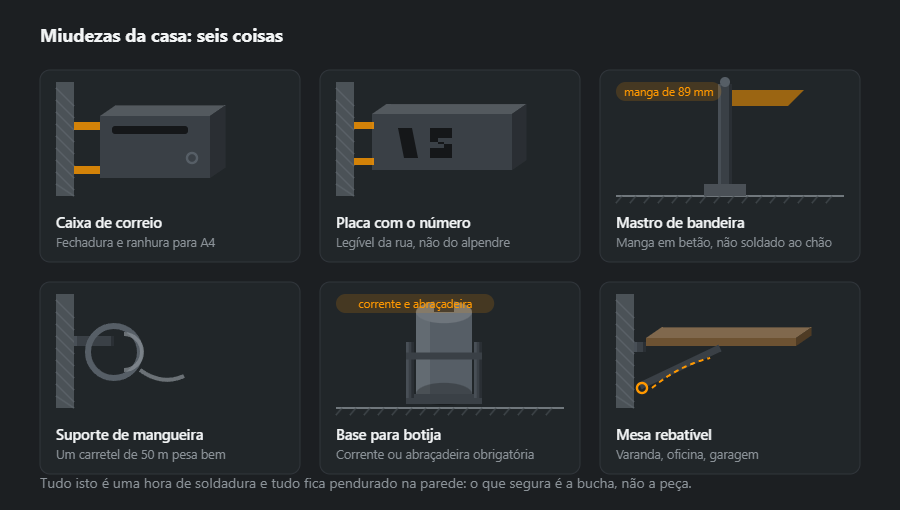

Seis coisas para casa: caixa de correio na parede, placa com o número, mastro de bandeira em manga, suporte para a mangueira, base para botija de gás e mesa rebatível de parede
Seis coisas. O mastro entra numa manga e não é soldado a uma chapa: de outro modo não se retira no inverno nem se troca.

Descarregar o esquema: SVG · PNG

Sobre a botija vale uma palavra à parte. A base não é para estabilidade — a botija fica de pé sozinha — mas para que não possa ser derrubada nem levada. A corrente ou a abraçadeira não são enfeite: são exigência do armazenamento de gás em botijas, e é coisa que se verifica.

Que perfis e porquê

Num suporte de parede quase sempre há aço a mais e buchas a menos. O perfil escolhe-se para não flectir e para se soldar bem; a capacidade do conjunto é dada pelo que o segura na parede.

  • Suporte da unidade exterior — cantoneira L 40×40×4, 2,42 kg/m, para braço, montante e escora; com mais balanço L 50×50×5, 3,77 kg/m.
  • Prateleira para depósito ou termoacumulador — L 50×50×5 ou UPN 80, 8,64 kg/m, calculada com o depósito cheio.
  • Chapa de parede — barra chata 60×6, 2,83 kg/m, ou chapa furada; quanto mais alta, menor a força na bucha de cima.
  • Mastro e suportes — tubo 48,3×3,2, 3,56 kg/m, numa manga de tubo da medida acima, 60,3×3,6, 5,03 kg/m.

Como funciona o afastamento das buchas vê-se com uma conta simples: força na bucha de cima ≈ peso × braço ÷ distância vertical entre buchas. No exemplo das perguntas — unidade de 50 kg com um braço de 0,6 m e buchas a 0,2 m umas das outras, cerca de 150 kg nas buchas de cima — uma chapa com o dobro da altura (0,4 m) já dá cerca de 75 kg. No par de consolas do exemplo mais abaixo (montante de 0,45 m, centro de gravidade da unidade a cerca de 0,3 m da parede) dá 50 × 0,3 ÷ 0,45 ≈ 33 kg. Ainda assim, um suporte para caldeira, depósito ou toldo pesado é um elemento resistente: as buchas escolhem-se pela ficha técnica do fabricante (ETA) para o suporte concreto, e com cargas grandes são calculadas por um projectista. Os pesos de outros perfis estão nas calculadoras de cantoneiras e de perfis U.

Soldaduras e nós

  • Escora — soldada ao braço e ao montante dos dois lados; é ela que transmite o momento, por isso o cordão é contínuo, não em pingos.
  • Montante à chapa — cordão à volta; os furos das buchas são mais fáceis e precisos na chapa plana antes de soldar, mas a soldadura pode desviá-los um pouco — se o afastamento tiver de bater certo, fura-se depois de soldar.
  • Cordões contínuos no exterior — as interrupções são frinchas com água e os primeiros pontos de ferrugem.
  • Manga do mastro — soldada à chapa de ancoragem, o mastro solto dentro com parafuso de travamento para se poder tirar.

Com cantoneira de 4 mm o limite superior 0,7·t é 2,8 mm, abaixo do mínimo a3 da EN 1993-1-8, por isso as soldaduras resistentes fazem-se a3 — z ≈ 4,2 mm. Confirma a calculadora de soldadura de ângulo, e a técnica está em soldadura de ângulo.

Ordem de fabrico e montagem

  1. Verificar a parede — tipo de alvenaria, espessura do isolamento, distância a bordos e vãos, instalações embutidas.
  2. Dados do equipamento — peso (cheio, se for depósito), afastamento dos pés ou furos, espaço de manutenção.
  3. Desenho — balanço, altura da chapa, afastamento das buchas, pendente do braço.
  4. Corte, furação, soldadura — na oficina, aos pares, para os dois suportes ficarem iguais.
  5. Galvanização ou pintura — antes da montagem.
  6. Montagem — buchas segundo a ficha técnica, através do isolamento com casquilhos distanciadores, antivibráticos, nivelamento.

Protecção contra a corrosão

Um suporte em fachada está molhado metade do ano, e debaixo do ar condicionado junta-se a condensação. O mais duradouro é a galvanização por imersão a quente; a pintura chega debaixo de telhado ou numa varanda. Parafusos e buchas galvanizados ou em inox, e cada ponto furado ou cortado depois de galvanizar coberto com zinco a frio. Vale a pena vedar o bordo inferior da chapa de parede para a água que escorre pela fachada não entrar por trás.

Erros típicos

  • Buchas na junta de argamassa — a argamassa esfarela e o suporte começa a abanar.
  • Demasiado perto do bordo — a bucha arranca o canto da parede com ela.
  • Chapa de parede baixa — força alta na bucha de cima com o mesmo peso.
  • Prateleira de termoacumulador calculada vazia — cheio pesa várias vezes mais.
  • Fixação através do isolamento sem casquilhos — o isolamento esmaga e o suporte desce.

Como calcular o material: par de suportes para ar condicionado

Dois suportes para unidade exterior com 0,6 m de balanço: braço, montante de 0,45 m e escora em cada um, mais duas travessas de 0,9 m onde assenta a unidade. Tudo em cantoneira L 40×40×4, sem chapas nem buchas.

ElementoPerfilComprimento, mQt.kg/mkg
BraçoL 40×40×40,6022,422,9
MontanteL 40×40×40,4522,422,2
EscoraL 40×40×40,6022,422,9
TravessaL 40×40×40,9022,424,4
Total12,3
Com margem 5 %13

O par inteiro são 13 kg de aço com margem, menos de um terço do peso da unidade que segura. Isso mostra bem onde está o risco: não na secção, mas nas buchas e na parede. Para mais suportes soma tudo a calculadora da lista de materiais, e como planear a fixação em paredes diferentes explica-se em como se encomenda.

O que vem a seguir

Gazebos, estufas e miudezas do pátio estão em pátio e jardim. O inox para cozinha e unidade alimentar está em inox e equipamentos. Com que se fixa cada suporte, preço e prazos, em como encomendar.

Perguntas frequentes

Porque se calcula a consola ao derrube e não ao peso?

Porque a carga não está aplicada na parede mas no balanço. Uma unidade de 50 kg na ponta de um balanço de 600 mm, com as buchas a só 200 mm umas das outras na vertical, dá nas buchas de cima cerca de 150 kg de arranque — o triplo do próprio peso. É esse momento que se calcula, não a massa, e é exactamente por isso que a consola leva escora.

Para que precisa a unidade exterior de apoios antivibráticos?

Porque o compressor trabalha a 50 Hz e essa vibração entra na parede como numa membrana. Os vizinhos do outro lado ouvem-na melhor do que o dono. Os apoios de borracha entre a unidade e a aba tiram quase tudo; custam o mesmo que um almoço e montam-se em cinco minutos.

Pode pendurar-se uma consola em betão celular?

Pode, mas não com bucha de expansão. O betão celular não segura a expansão: pede bucha química com rede ou um varão passante com chapa do outro lado. A mesma pergunta para todos os suportes está tratada à parte — o artigo sobre encomendar traz um corte por seis tipos de parede.

É preciso uma pala sobre a unidade exterior?

É, se a unidade não estiver sob uma varanda. O problema não é a neve na carcaça mas os pingentes do telhado: furam a grelha e dobram a hélice. Uma pala com mais 100–150 mm do que a unidade resolve a questão e custa a décima parte da reparação.

Com que cantoneira se solda um suporte para ar condicionado?

Para uma unidade exterior normal chega a cantoneira L 40×40×4 no braço, montante e escora, e L 50×50×5 com unidades pesadas e balanço maior. Aço aqui sobra sempre — o par de suportes pesa uma dúzia de quilos —, por isso a capacidade do conjunto é dada pelas buchas e pela parede, não pela secção.

Como se reduz a força nas buchas de um suporte?

Afastando as buchas na vertical. A força de arranque na bucha de cima é aproximadamente o peso vezes o braço, a dividir pela distância entre a bucha de cima e a de baixo. Uma chapa com o dobro da altura dá metade da força — de 150 para cerca de 75 kg no exemplo com uma unidade de 50 kg. Um balanço mais curto funciona da mesma forma.

Autor: , soldador e serralheiro civil Actualizado:
