Soportes murales y anclajes
Todo lo que cuelga de una pared: la unidad exterior, un depósito, una caldera, una repisa, un toldo. Lo común es que quien los sujeta es el anclaje y no la pieza, y que lo que se calcula no es el peso sino el momento de vuelco del vuelo.

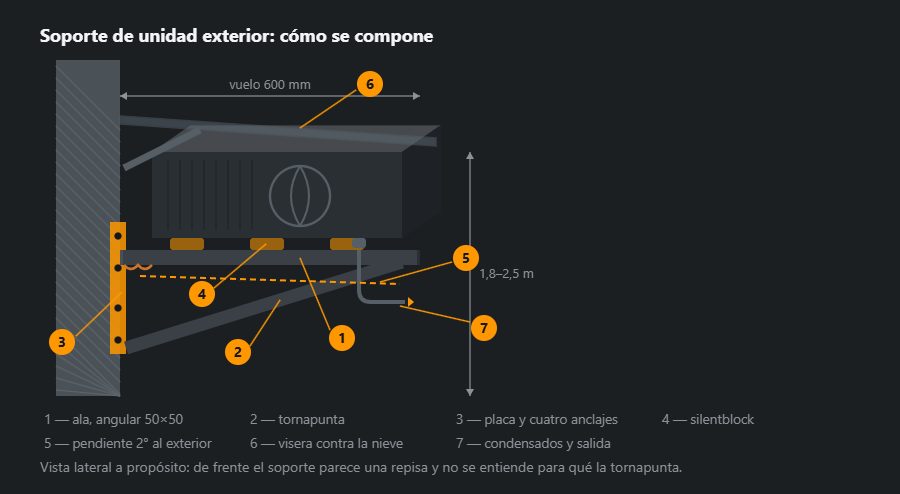

De qué se compone un soporte
Un soporte es un ala, una tornapunta y una placa con anclajes. El ala aguanta el peso, la tornapunta convierte el momento de vuelco en compresión, la placa reparte la fuerza en la pared. Quitar la tornapunta es dejar toda la carga en los anclajes de arriba, cuya fuerza de arrancamiento triplica el peso.
Dos detalles que se omiten en la versión barata. Los silentblocks: el compresor trabaja a 50 Hz y sin ellos la vibración entra en la pared como en una membrana; los vecinos la oyen mejor que el dueño. Y la pendiente: 2° hacia fuera son los que llevan el condensado al desagüe en vez de dejarlo bajo la unidad.

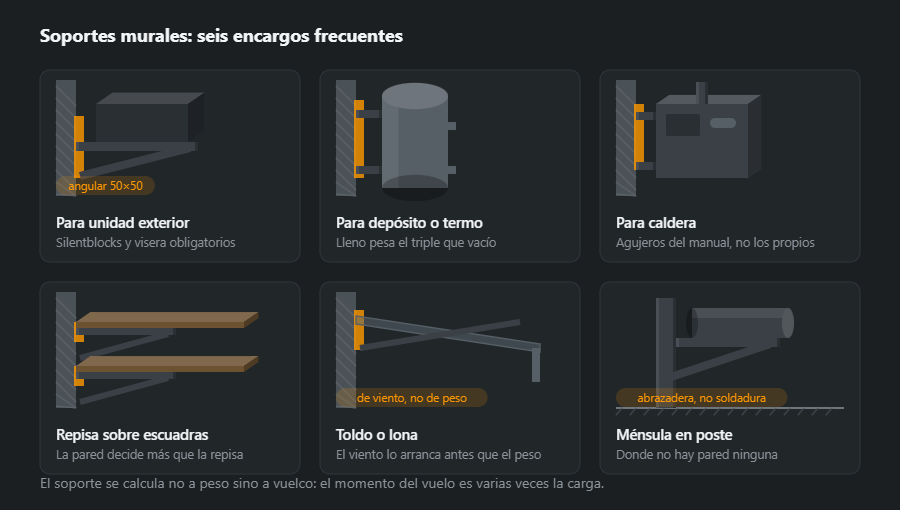

Qué tipos hay
Para depósito y termo se calcula con el volumen lleno, no vacío: un termo de 100 litros pesa doscientos kilos lleno. Para la caldera los agujeros salen del manual — el fabricante los puso donde están por algo, y «ya taladro yo en obra» acaba con el intercambiador torcido.
El toldo se sale de la serie: su carga es de viento y no de peso, y trabaja a arrancamiento hacia arriba. Por eso lleva más anclajes de los que parecen necesarios y sus tornapuntas van al otro lado.

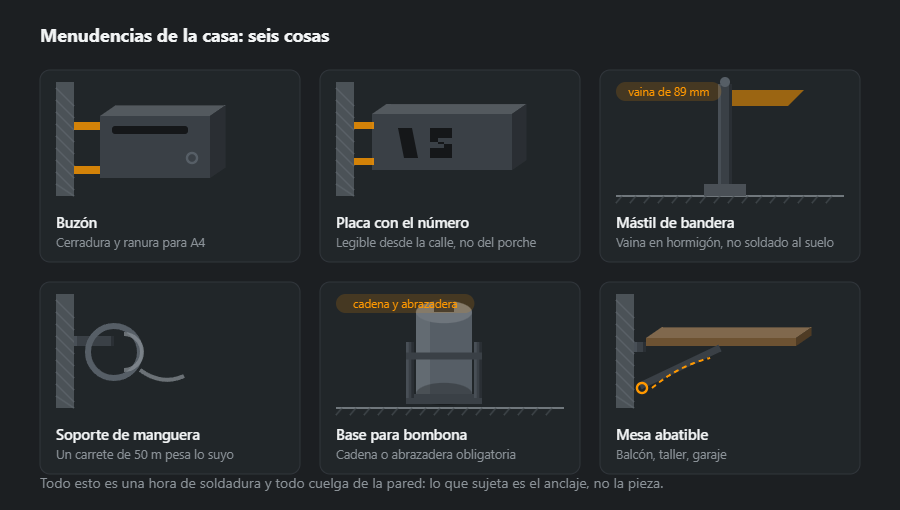

Menudencias de la casa
Buzón, placa con el número, mástil de bandera, soporte de manguera, base para bombona, mesa abatible. Todo es una hora de soldadura y todo se sujeta no por lo soldado sino por lo atornillado.
De la bombona conviene hablar aparte. La base no es para estabilidad —la bombona ya se tiene en pie— sino para que no se pueda volcar ni llevar. La cadena o la abrazadera no son adorno: son un requisito del almacenamiento de gas en botellas y se comprueba.
Qué perfiles y por qué
En un soporte mural casi siempre sobra acero y faltan anclajes. El perfil se elige para que no flecte y se suelde bien; la capacidad del conjunto la marca lo que lo sujeta al muro.
- Soporte de unidad exterior — angular L 40×40×4, 2,42 kg/m, para brazo, montante y tornapunta; con más vuelo L 50×50×5, 3,77 kg/m.
- Balda para depósito o termo — L 50×50×5 o UPN 80, 8,64 kg/m, calculada con el depósito lleno.
- Placa mural — pletina 60×6, 2,83 kg/m, o chapa taladrada; cuanto más alta, menos fuerza en el anclaje superior.
- Mástil y soportes — tubo 48,3×3,2, 3,56 kg/m, en una vaina de tubo de la medida superior, 60,3×3,6, 5,03 kg/m.
Cómo influye la separación de anclajes se ve con una cuenta sencilla: fuerza en el anclaje superior ≈ peso × brazo ÷ distancia vertical entre anclajes. En el ejemplo de las preguntas — unidad de 50 kg, unos 150 kg en los anclajes superiores — una placa el doble de alta ya da unos 75 kg. Aun así, un soporte para caldera, depósito o toldo pesado es un elemento portante: los anclajes se eligen con la ficha técnica del fabricante (ETA) para el soporte concreto, y con cargas grandes los calcula un técnico. Los pesos de otros perfiles están en las calculadoras de angulares y de UPN.
Soldaduras y uniones
- Tornapunta — soldada al brazo y al montante por los dos lados; es la que transmite el momento, así que el cordón es continuo, no a puntos.
- Montante a la placa — cordón perimetral; los taladros de anclaje se hacen antes de soldar para que la placa no se deforme al taladrar.
- Cordones continuos en exterior — los cortes del cordón son rendijas con agua y los primeros puntos de óxido.
- Vaina del mástil — soldada a la placa de anclaje, el mástil suelto dentro con tornillo de bloqueo para poder retirarlo.
Con angular de 4 mm el límite superior 0,7·t es 2,8 mm, por debajo del mínimo a3 de la EN 1993-1-8, así que las soldaduras resistentes se hacen a3 — z ≈ 4,2 mm. Lo comprueba la calculadora de soldadura en ángulo, y la técnica está en soldadura en ángulo.
Orden de fabricación y montaje
- Revisión del muro — tipo de fábrica, espesor del aislamiento, distancia a bordes y huecos, instalaciones empotradas.
- Datos del equipo — peso (lleno, si es depósito), separación de patas o taladros, espacio de servicio.
- Plano — vuelo, altura de placa, separación de anclajes, pendiente del brazo.
- Corte, taladrado, soldadura — en taller, por parejas, para que ambos soportes sean iguales.
- Galvanizado o pintura — antes de montar.
- Montaje — anclajes según ficha técnica, a través del aislamiento con casquillos separadores, antivibratorios, nivelación.
Protección contra la corrosión
Un soporte en fachada está mojado medio año, y bajo el aire acondicionado se suma la condensación. Lo más duradero es el galvanizado en caliente; la pintura basta bajo cubierta o en un balcón. Tornillos y anclajes, galvanizados o inoxidables, y todo punto taladrado o cortado tras galvanizar se cubre con galvanizado en frío. Conviene sellar el borde inferior de la placa mural para que el agua que baja por la fachada no se meta detrás.
Errores típicos
- Anclajes en la junta de mortero — el mortero se desmorona y el soporte empieza a moverse.
- Demasiado cerca del borde — el anclaje arranca la esquina del muro consigo.
- Placa mural baja — mucha fuerza en el anclaje superior con el mismo peso.
- Balda de termo calculada en vacío — lleno pesa varias veces más.
- Fijación a través del aislamiento sin casquillos — el poliestireno se aplasta y el soporte baja.
Cómo calcular el material: par de soportes para aire acondicionado
Dos soportes para unidad exterior con vuelo de 0,6 m: brazo, montante de 0,45 m y tornapunta en cada uno, más dos travesaños de 0,9 m sobre los que apoya la unidad. Todo en angular L 40×40×4, sin placas ni anclajes.
| Elemento | Perfil | Longitud, m | Uds. | kg/m | kg |
|---|---|---|---|---|---|
| Brazo | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Montante | L 40×40×4 | 0,45 | 2 | 2,42 | 2,2 |
| Tornapunta | L 40×40×4 | 0,60 | 2 | 2,42 | 2,9 |
| Travesaño | L 40×40×4 | 0,90 | 2 | 2,42 | 4,4 |
| Total | 12,3 | ||||
| Con margen 5 % | 13 | ||||
El par entero son 13 kg de acero con margen, menos de un tercio del peso de la unidad que sostiene. Eso deja claro dónde está el riesgo: no en la sección, sino en los anclajes y el muro. Para más soportes lo suma todo la calculadora de lista de materiales, y cómo planificar la fijación en distintos muros se explica en cómo se encarga.
Qué sigue
Cenadores, invernaderos y menudencias del patio están en patio y jardín. El inoxidable para cocina y obrador está en inoxidable y equipamiento. Con qué se fija a cada soporte, precio y plazos, en cómo se encarga.
Preguntas frecuentes
¿Por qué el soporte se calcula a vuelco y no a peso?
Porque la carga no se aplica en la pared sino en el vuelo. Una unidad de 50 kg en un soporte con 600 mm de vuelo deja en los anclajes superiores unos 150 kg de arrancamiento: el triple de su propio peso. Ese momento es lo que se calcula, no la masa, y por eso el soporte lleva tornapunta.
¿Para qué necesita silentblocks la unidad exterior?
Porque el compresor trabaja a 50 Hz y esa vibración entra en la pared como en una membrana. Los vecinos del otro lado la oyen mejor que el dueño. Los tacos de goma entre la unidad y el ala quitan casi todo; cuestan lo que una comida y se ponen en cinco minutos.
¿Se puede colgar un soporte de hormigón celular?
Se puede, pero no con taco de expansión. El hormigón celular no aguanta la expansión: pide anclaje químico con tamiz o un pasador pasante con placa por el otro lado. La misma pregunta para todos los soportes está tratada aparte: el artículo sobre cómo se encarga trae una sección por seis tipos de pared.
¿Hace falta visera sobre la unidad exterior?
Hace falta si la unidad no cuelga bajo un balcón. El problema no es la nieve sobre la carcasa sino los carámbanos del tejado: atraviesan la rejilla y doblan el ventilador. Una visera que sobresalga 100–150 mm de la unidad lo resuelve y cuesta la décima parte de la reparación.
¿Con qué angular se suelda un soporte para aire acondicionado?
Para una unidad exterior normal basta el angular L 40×40×4 en brazo, montante y tornapunta, y L 50×50×5 con unidades pesadas y vuelo largo. Aquí siempre sobra acero — el par de soportes pesa una docena de kilos—, así que la capacidad del conjunto la marcan los anclajes y el muro, no la sección.
¿Cómo se reduce la fuerza sobre los anclajes de un soporte?
Separando los anclajes en vertical. La fuerza de arranque del anclaje superior es aproximadamente el peso por el brazo dividido por la distancia entre anclaje superior e inferior. Una placa el doble de alta da la mitad de fuerza: de 150 a unos 75 kg en el ejemplo con una unidad de 50 kg. Un vuelo más corto funciona igual.
