Mobiliario sobre bastidor de acero
Mesas, estanterías, baldas, percheros, barras. El metal no se ve entero — lo tapa la madera o la piedra — pero es él quien guarda la forma veinte años mientras el tablero se cambia dos veces. Por eso aquí no se habla de lo que va encima sino del bastidor de debajo.
De qué se compone una mesa

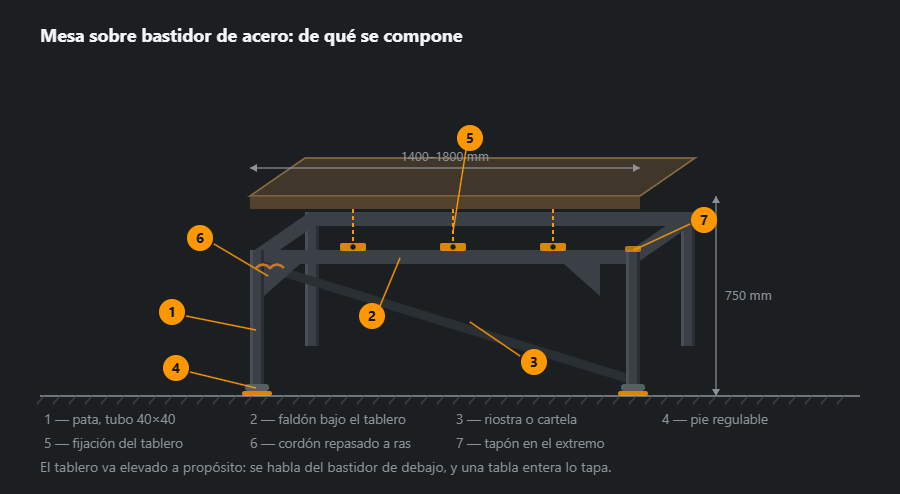

El bastidor de una mesa son cuatro patas, un faldón perimetral bajo el tablero y algo que impide que ese rectángulo se cierre en rombo: una diagonal, cartelas en las esquinas o el propio tablero si se atornilla rígido. Lo primero es lo más seguro, lo segundo lo más bonito, lo tercero funciona hasta que la placa se reseca.
El ahorro del principiante siempre va en la riostra. Un marco rectangular de tubo 40×40 sin diagonal se cierra con un empujón lateral, y el espesor no lo salva: trabaja la geometría, no la sección. Un pie regulable cuesta menos que cualquier arreglo posterior: el suelo de una vivienda nunca es plano.
Nudos del bastidor

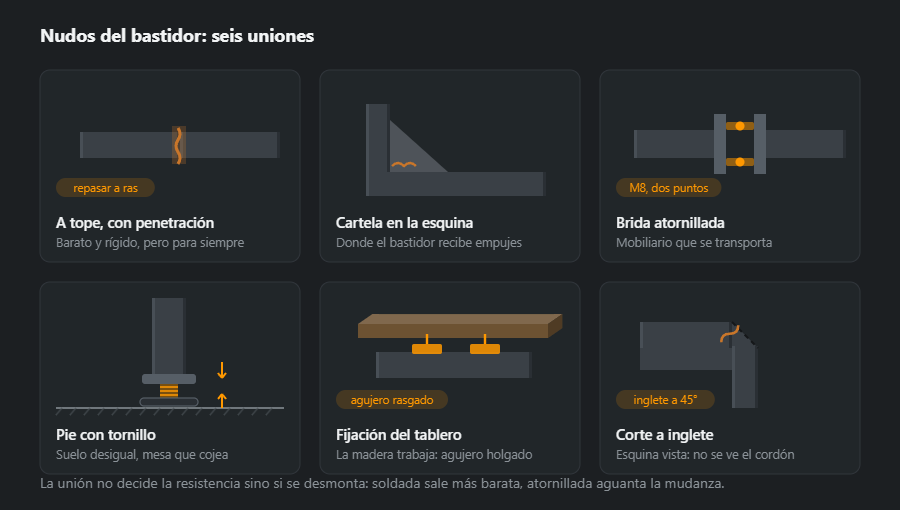

La unión soldada es más barata y más rígida, pero definitiva: la mesa montada o pasa por la puerta o no pasa. La brida atornillada da desmontaje a cambio de dos pletinas y diez minutos de trabajo, y es la única salida para mobiliario que sube a un quinto sin ascensor.
El corte a inglete se usa donde la esquina se ve: no hay cordón en ella y el encuentro se lee como una línea continua. Cuesta más: el doble corte a 45° hay que ajustarlo, y una holgura en la esquina se ve desde dos metros.
Tableros

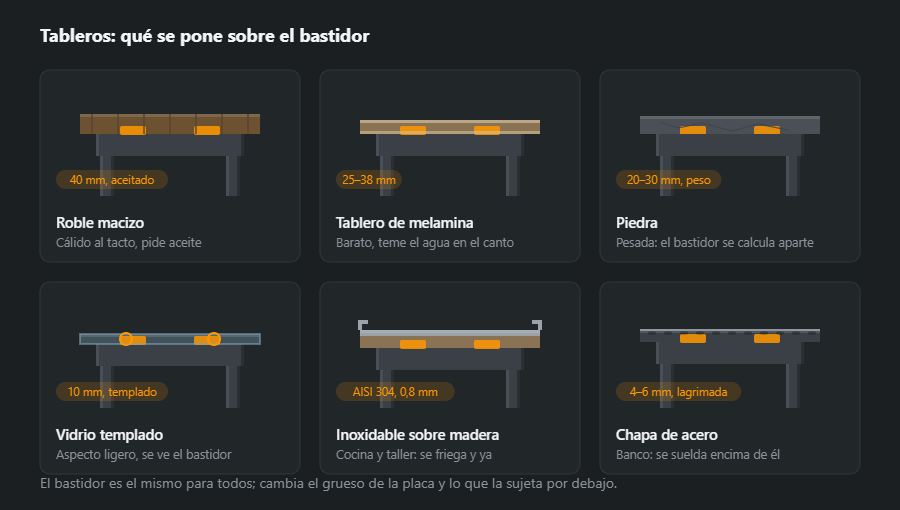

El bastidor bajo todos los tableros es el mismo; cambia el grueso de la placa y lo que la sujeta por debajo. El roble macizo es cálido al tacto y pide aceite una vez al año. El tablero de melamina es más barato y teme el agua en el canto. La piedra es hermosa y tan pesada que el bastidor se calcula aparte.
Aparte, sobre la base sola. Es un encargo frecuente y el más sensato: el cliente compra el tablero y recibe una base hecha a su medida. Sale más barato que una mesa completa y permite roble o piedra de quien se dedica a eso.
Qué más se suelda para interiores
Estanterías, baldas sobre escuadras, percheros de pie, separadores y barras: todo lo mismo: bastidor, diagonal, tapones en los extremos, pintura en polvo. La diferencia es que aquí el bastidor se ve entero, así que el cordón se repasa a ras en lugar de dejarlo como salió.
La balda sobre escuadras en la pared es lo único de la lista donde hay que calcular no el bastidor sino la pared: el cartón yeso aguanta una carga en voladizo solo con refuerzo, y el hormigón celular pide sus propios anclajes. De eso se habla aparte, en el artículo sobre fijaciones según el soporte.
Qué perfiles y por qué
En mobiliario el perfil se elige no solo por la carga, sino por el aspecto: el tubo se ve, así que cuenta la proporción. Resistencia suele sobrar; que el mueble quede firme depende de la geometría y del arriostramiento.
- Patas de mesa — tubo 40×40×2, 2,31 kg/m; más esbelto queda 30×30×2, 1,68 kg/m, pero entonces el arriostramiento es obligatorio.
- Faldón bajo el tablero — 40×20×2, 1,68 kg/m, con el lado largo en vertical: más rígido con el mismo peso y oculto bajo el tablero.
- Estanterías — montantes 30×30×2, marcos de balda 40×20×2, diagonales de 20×20×2, 1,05 kg/m.
- Barras y mesas de piedra — 50×50×3, 4,25 kg/m, o más; la piedra pesa tanto que la estructura se calcula aparte.
Una estantería de almacén para cargas grandes o una entreplanta ya son estructura portante: secciones y anclaje a pared o suelo los fija entonces un técnico, no un boceto de mueble. Los pesos de otras medidas están en la calculadora de tubo estructural.
Soldaduras que se ven
- TIG o MAG en tramos cortos — en esquinas vistas el TIG deja un cordón plano y regular y poco amolado; el MAG es más rápido, pero luego hay que repasar a ras.
- Mesa plana, no el suelo — las patas se puntean en mesa plana comprobando diagonales; una estructura alabeada cojea en cualquier suelo y ningún nivelador lo arregla.
- Secuencia — puntos en todas las esquinas y luego cordones en cruz; la pared de 2 mm calentada por un lado tira de la pata hacia dentro.
- Amolado — cordón a ras y después todo el bastidor matizado con el mismo grano, para que la zona amolada no destaque bajo la pintura.
La técnica en tubo fino está en soldar tubo estructural, y el mueble de inoxidable, en soldar acero inoxidable.
Orden de fabricación
- Medida y tablero — primero el tablero o su medida exacta: la estructura se adapta al tablero, no al revés.
- Plano — vuelo del tablero sobre el bastidor, espacio para las rodillas, posición de las pletinas de fijación con agujeros colisos.
- Corte — a inglete o recto, con margen para ajustar las esquinas.
- Punteado y soldadura — en mesa plana, comprobando diagonales y aplomo.
- Amolado, tapones, niveladores — antes de lacar, no después.
- Lacado en polvo — tras desengrasar; color y brillo se eligen con muestra, porque mate y brillo enseñan distinto las irregularidades.
- Montaje del tablero — sobre pletinas con colisos, con arandelas.
Protección contra la corrosión
En interior basta el lacado en polvo. El mueble de jardín necesita cinc bajo el polvo, y los tubos, taladros de venteo y drenaje: el agua que entra en una pata por arriba no tiene por dónde salir. El aspecto de moda de «acero en bruto» bajo barniz transparente funciona en un salón seco, pero en baño o cocina el barniz se agrieta en las aristas y debajo salen manchas de óxido; ahí mejor directamente lacado grafito o inoxidable.
Errores típicos
- Estructura soldada en el suelo — cojea en cualquier pavimento.
- Proyecciones bajo el polvo — superficie de papel de lija, visible con cualquier luz.
- Amolar solo el cordón — bajo la pintura se ven manchas más claras en las esquinas.
- Barniz transparente sobre acero en ambiente húmedo — óxido bajo el barniz en una temporada.
- Estantería sin diagonal — con carga se va de lado, y una alta sin anclar a la pared puede volcar.
Cómo calcular el material: mesa y estantería
Estructura para un tablero de 160×90 cm: cuatro patas de tubo 40×40×2 de 0,72 m, faldón de 40×20×2 (dos lados de 1,5 m y dos de 0,8 m) y un travesaño central. Sin tablero, niveladores ni pletinas.
| Elemento | Perfil | Longitud, m | Uds. | kg/m | kg |
|---|---|---|---|---|---|
| Pata | 40×40×2 | 0,72 | 4 | 2,31 | 6,7 |
| Faldón, lado largo | 40×20×2 | 1,50 | 2 | 1,68 | 5,0 |
| Faldón, lado corto | 40×20×2 | 0,80 | 2 | 1,68 | 2,7 |
| Travesaño | 40×20×2 | 0,80 | 1 | 1,68 | 1,3 |
| Total | 15,7 | ||||
| Con margen 5 % | 17 | ||||
La estructura son 16 kg netos, a menudo menos que un tablero de madera maciza del mismo tamaño. Una estantería de 180×90×40 cm se calcula igual:
| Elemento | Perfil | Longitud, m | Uds. | kg/m | kg |
|---|---|---|---|---|---|
| Montante | 30×30×2 | 1,80 | 4 | 1,68 | 12,1 |
| Marco de balda | 40×20×2 | 2,60 | 5 | 1,68 | 21,8 |
| Diagonal trasera | 20×20×2 | 2,00 | 2 | 1,05 | 4,2 |
| Total | 38,1 | ||||
| Con margen 5 % | 40 | ||||
En la estantería más de la mitad del peso, de 38 kg netos, son los marcos de balda y no los montantes; si hay que aligerarla, conviene tocar las baldas, no las patas. Las dos partidas las suma la calculadora de lista de materiales, y el corte de piezas cortas en barras de 6 m, el plan de corte.
Qué viene después
El inoxidable para cocina y obrador, los depósitos y las tuberías están en productos de taller. Sobre cómo se suelda el propio inoxidable — soldadura del acero inoxidable. Precio, plazos y anclajes según el soporte — cómo se encarga.
Preguntas frecuentes
¿De qué tubo se suelda el bastidor de una mesa?
De tubo 40×40 o 50×25 con pared de 2 mm. Más fino y la mesa empieza a andar bajo los codos, y ningún tablero lo arregla. Pero el espesor decide menos que la diagonal: un marco rectangular sin ella se convierte en rombo con un empujón lateral, por gruesa que sea la pared.
¿Por qué el tablero no se puede atornillar a tope?
Porque la madera trabaja: el macizo cambia de ancho unos milímetros entre invierno y verano. Sujeto a un bastidor rígido por un agujero redondo, se raja a lo largo o se abarquilla. Los agujeros de las pletinas se hacen rasgados, atravesados a la fibra: la tabla se mueve y la mesa se queda quieta.
¿Bastidor soldado o atornillado?
El soldado es más rígido y más barato, pero es para siempre: por la puerta y en el ascensor entra ya montado o no entra. El bastidor con bridas se desmonta en diez minutos y aguanta una mudanza. La regla es simple: lo que se queda en un taller o una casa se suelda; lo que va a rodar por pisos se hace desmontable.
¿Con qué se cierran los extremos de los tubos?
Con un tapón: pletina soldada o plástico a presión. Un tubo abierto en interior no se oxida, pero acumula polvo y corta la mano con el canto, y a la intemperie además recoge agua. Ambas cosas se arreglan con céntimos y se notan al momento: un extremo sin cerrar es la primera señal de trabajo barato.
¿Cuánto pesa una estructura de acero para mesa de 160×90 cm?
La estructura del ejemplo de esta página — cuatro patas de tubo 40×40×2 y faldón de 40×20×2 con travesaño — pesa unos 16 kg netos. Un tablero de madera maciza de ese tamaño puede pesar más que todo el bastidor, así que la estabilidad la da el arriostramiento, no el peso del acero.
¿Cómo se pinta un mueble metálico para que no se vean las soldaduras?
Con lacado en polvo, pero antes las soldaduras se amolan a ras y todo el bastidor se matiza con lija: el polvo va en décimas de milímetro y no tapa ninguna raya, más bien la resalta. Las proyecciones de soldadura se quitan antes de lacar; si quedan bajo el polvo parecen arena en la superficie.
