Wsporniki i mocowania

Wszystko, co wisi na ścianie: jednostka zewnętrzna, zbiornik, kocioł, półka, markiza. Wspólne mają to, że trzyma je nie wyrób, tylko kotwa, i że liczyć trzeba nie ciężar, lecz moment wywracający od wysięgu.

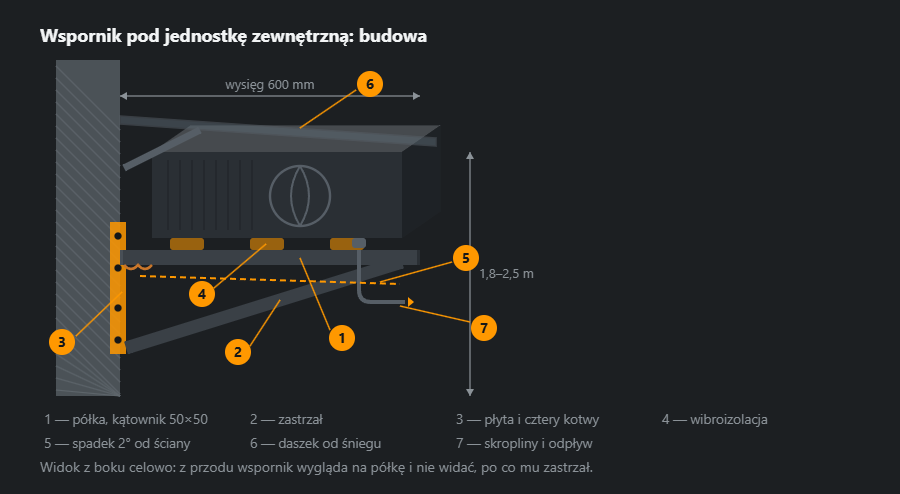

Z czego składa się wspornik

Wspornik to półka, zastrzał i płyta z kotwami. Półka trzyma ciężar, zastrzał zamienia moment wywracający na ściskanie, płyta rozdaje siłę po ścianie. Zdjąć zastrzał to zostawić całe obciążenie na górnych kotwach, a ich siła wyrywająca jest trzykrotnie większa od ciężaru samej jednostki.

Pobierz schemat: SVG · PNG

Dwa szczegóły pomijane w tanim wykonaniu. Wibroizolacja — sprężarka pracuje na 50 Hz i bez niej drgania wchodzą w ścianę jak w membranę; sąsiedzi słyszą je lepiej niż właściciel. I spadek: 2° od ściany są po to, żeby skropliny szły do odpływu, a nie zbierały się pod jednostką.

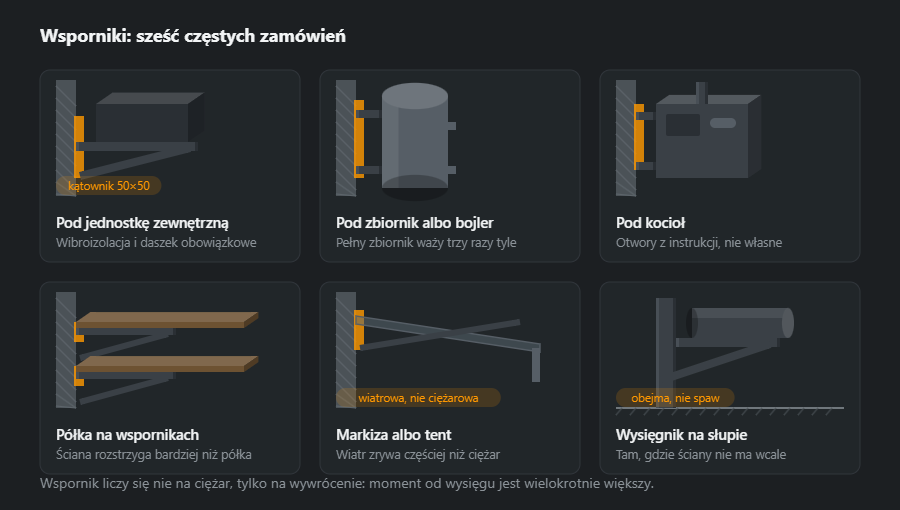

Jakie bywają wsporniki

Pobierz schemat: SVG · PNG

Pod zbiornik i bojler liczy się pełną objętość, a nie pustą: bojler stulitrowy waży dwieście kilogramów. Pod kocioł otwory bierze się z instrukcji — producent rozstawił je nie bez powodu, a „wywiercę na miejscu” kończy się przekoszonym wymiennikiem.

Markiza wypada z szeregu: obciążenie ma nie ciężarowe, tylko wiatrowe, i pracuje na wyrwanie do góry. Dlatego ma więcej kotew, niż się wydaje potrzebne, a zastrzały stoją w drugą stronę.

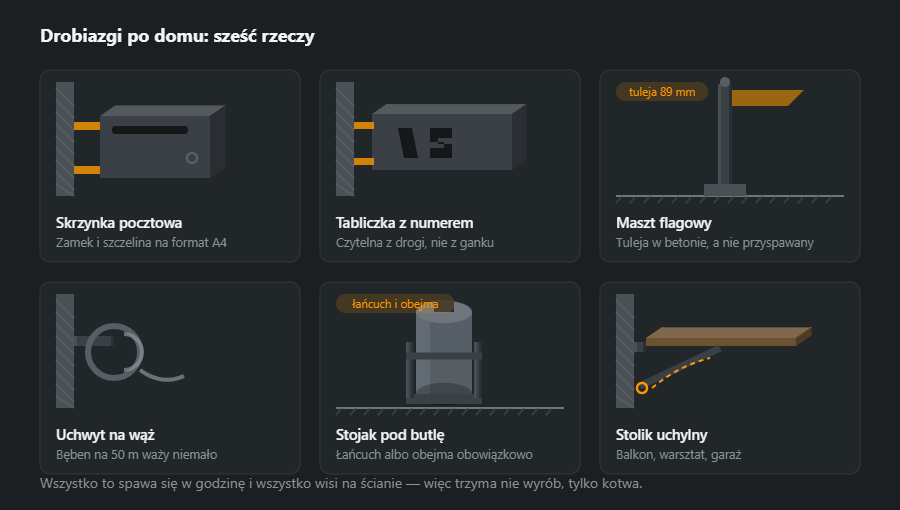

Drobiazgi po domu

Skrzynka pocztowa, tabliczka z numerem, maszt flagowy, uchwyt na wąż, stojak pod butlę, stolik uchylny. Wszystko to spawa się w godzinę i wszystko trzyma się nie tym, co zespawane, tylko tym, czym przykręcone.

Pobierz schemat: SVG · PNG

O butli warto powiedzieć osobno. Stojak jest potrzebny nie dla stateczności — butla i tak stoi — tylko po to, żeby nie dało się jej przewrócić ani wywieźć. Łańcuch albo obejma w konstrukcji nie są ozdobą: to wymóg przechowywania gazu w butlach i bywa sprawdzany.

Z jakich profili i dlaczego

We wsporniku stali prawie zawsze jest za dużo, a kotew za mało. Profil dobiera się tak, żeby się nie uginał i dał się dobrze przyspawać; nośność całości wyznacza to, co trzyma go w ścianie.

• Wspornik pod jednostkę zewnętrzną — kątownik L 40×40×4, 2,42 kg/m, na półkę, pion i zastrzał; przy dłuższym wysięgu L 50×50×5, 3,77 kg/m.
• Półka pod zbiornik lub bojler — L 50×50×5 albo ceownik UPN 80, 8,64 kg/m, liczone na pełny zbiornik.
• Płyta przyścienna — płaskownik 60×6, 2,83 kg/m, albo blacha z otworami pod kotwy; im wyższa, tym mniejsza siła na górnej kotwie.
• Maszt i stojaki — rura 48,3×3,2, 3,56 kg/m, w tulei z rury o numer większej, 60,3×3,6, 5,03 kg/m.

Jak działa rozstaw kotew, pokazuje prosty rachunek: siła na górnej kotwie ≈ ciężar × ramię ÷ odległość między kotwami w pionie. W przykładzie z pytań — jednostka 50 kg, około 150 kg na górnych kotwach — dwa razy wyższa płyta daje już około 75 kg. Wspornik pod kocioł, zbiornik czy ciężką markizę to jednak element nośny: kotwy dobiera się z karty technicznej producenta (ETA) pod konkretne podłoże, a przy dużych obciążeniach liczy je projektant. Masy innych profili są w kalkulatorach kątowników i ceowników.

Spoiny i węzły

• Zastrzał — spawany do półki i do pionu z obu stron; to on przenosi moment, więc tu spoina musi być pełna, a nie punktowa.
• Pion do płyty — spoina dookoła; otwory pod kotwy wierci się przed spawaniem, żeby płyta nie wypaczyła się przy wierceniu.
• Spoiny ciągłe na zewnątrz — przerwy w spoinie to szczeliny, w których stoi woda, i pierwsze miejsca rdzy.
• Tuleja masztu — spawana do marki, maszt w niej luźno na śrubie blokującej, żeby dało się go zdjąć.

Przy kątowniku 4 mm górna granica 0,7·t to 2,8 mm, poniżej minimum a3 z PN-EN 1993-1-8, więc spoiny nośne robi się jako a3 — z ≈ 4,2 mm. Sprawdzi to kalkulator spoiny pachwinowej, a technikę spoin pachwinowych opisuje spawanie spoin pachwinowych.

Kolejność wykonania i montażu

1. Pomiar ściany — rodzaj muru, grubość ocieplenia, odległość od krawędzi i otworów, przebieg instalacji w ścianie.
2. Dane urządzenia — masa (dla zbiornika pełnego), rozstaw nóg lub otworów, wymagane odstępy serwisowe.
3. Rysunek — wysięg, wysokość płyty, rozstaw kotew, spadek półki.
4. Cięcie, wiercenie, spawanie — w warsztacie, parami, żeby oba wsporniki były jednakowe.
5. Cynkowanie lub malowanie — przed montażem.
6. Montaż — kotwy według karty technicznej, przez ocieplenie na tulejach dystansowych, wibroizolacja, poziomowanie.

Ochrona przed korozją

Wspornik na elewacji jest mokry przez połowę roku, a pod jednostką klimatyzacji dochodzą jeszcze skropliny. Najtrwalsze jest cynkowanie ogniowe; malowanie wystarcza pod dachem albo na balkonie. Śruby i kotwy bierze się ocynkowane albo nierdzewne, a każde miejsce przewiercone lub docięte po cynkowaniu zabezpiecza się cynkiem na zimno. Dolną krawędź płyty przyściennej warto uszczelnić, żeby woda spływająca po ścianie nie wchodziła za płytę.

Typowe błędy

• Kotwy w spoinie muru — zaprawa kruszy się i wspornik zaczyna się kiwać.
• Zbyt blisko krawędzi — kotwa wyrywa narożnik muru razem ze sobą.
• Niska płyta przyścienna — duża siła na górnej kotwie przy tym samym ciężarze.
• Półka pod bojler liczona na pusty — pełny waży kilkakrotnie więcej.
• Mocowanie przez ocieplenie bez tulei — styropian się zgniata i wspornik opada.

Jak policzyć materiał: para wsporników pod klimatyzator

Dwa wsporniki pod jednostkę zewnętrzną z wysięgiem 0,6 m: półka, pion 0,45 m i zastrzał w każdym, plus dwie poprzeczki 0,9 m, na których stoi jednostka. Wszystko z kątownika L 40×40×4, bez płyt i kotew.

Cała para to 13 kg stali z zapasem — mniej niż jedna trzecia masy jednostki, którą ma trzymać. To dobrze pokazuje, gdzie leży ryzyko: nie w przekroju, tylko w kotwach i ścianie. Jeśli wsporników jest więcej, całość policzy kalkulator zestawienia materiałów, a jak zaplanować mocowanie w różnych podłożach, opisano w artykule jak zamawiać.

Co dalej

Altany, szklarnie i drobiazgi na podwórko — ogród i podwórko. Nierdzewka do kuchni i zakładu — nierdzewka i wyposażenie. Czym mocuje się do różnych podłoży, cena i terminy — jak zamawiać.

Autor: Dmitry Frolov, spawacz i ślusarz konstrukcji stalowych Aktualizacja: 28 września 2026
