Сходи та поручні

Металеві сходи збираються з чотирьох рішень: на чому тримаються сходинки, чим вони кріпляться до перекриття, чим зашитий проступ і чим закритий просвіт поручнів. Кожне вирішується окремо, і кожне можна зіпсувати незалежно від решти.

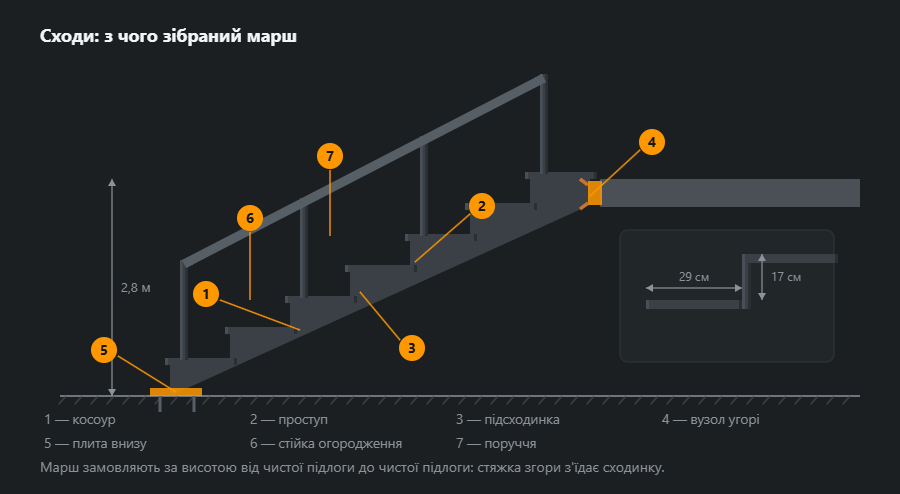

Марш цілком

Несуча частина маршу — косоур, найчастіше у вигляді «пили»: до похилої балки приварені трикутні майданчики, на які лягають сходинки. Згори марш спирається на закладну деталь у торці перекриття, знизу — на плиту, прикручену анкерами до підлоги.

Завантажити схему: SVG · PNG

Висоту маршу рахують від чистої підлоги до чистої підлоги. Це єдиний розмір, який не можна уточнити потім: якщо згори ляже стяжка, усі сходинки вже зварені, і зайві сантиметри доведеться віддавати першій — вона стане помітно нижчою за решту.

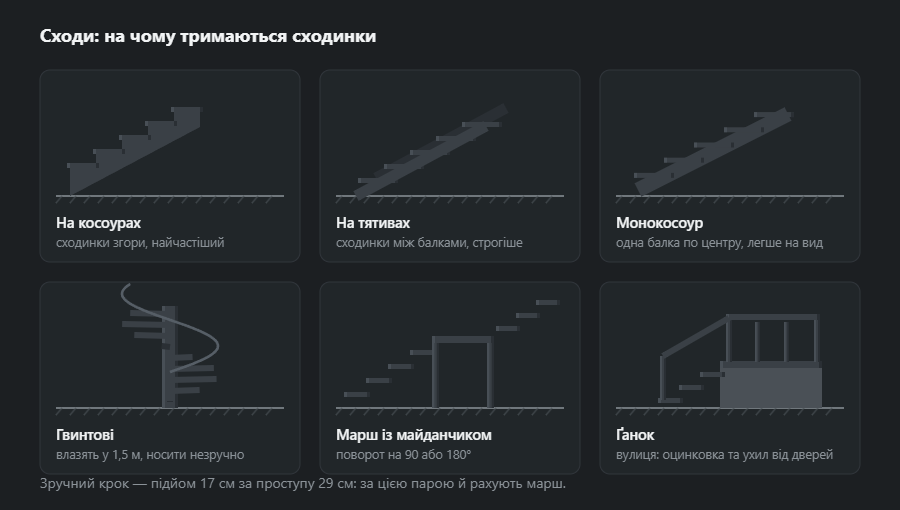

На чому тримаються сходинки

Завантажити схему: SVG · PNG

• На косоурах — сходинки згори, найчастіший і найпростіший у виготовленні варіант.
• На тятивах — сходинки між балками; виглядає строгіше, але марш стає ширшим на дві товщини балки.
• Монокосоур — одна балка по центру; легший на вигляд, дорожчий у вузлах.
• Гвинтові — влазять у 1,5 м, але по них незручно носити речі; як єдині сходи в домі їх не беруть.
• Марш із майданчиком — коли потрібен поворот на 90 чи 180° і висота поверху не вкладається в один проліт.

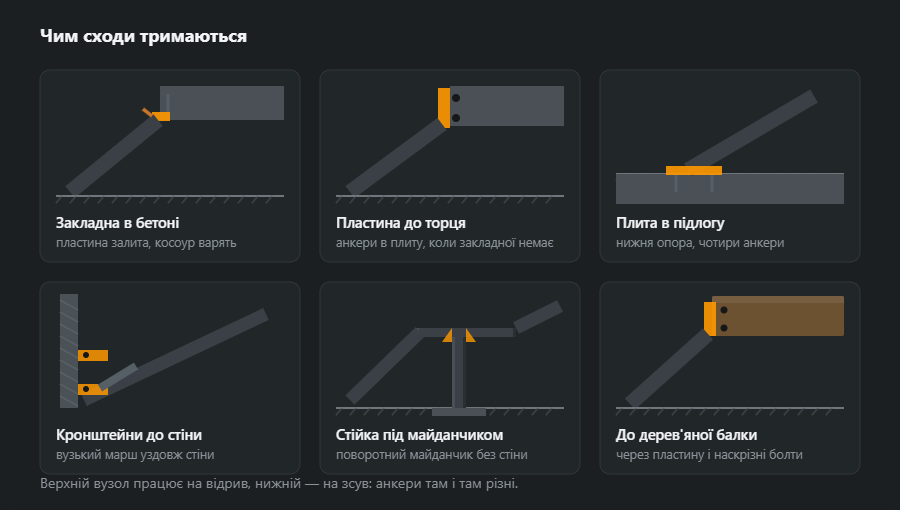

Чим сходи тримаються

Верхній і нижній вузли працюють по-різному: верхній на відрив, нижній на зсув. Тому й анкери там різні, і помилка у верхньому вузлі небезпечніша.

Завантажити схему: SVG · PNG

Ідеальний варіант — закладна пластина, залита в перекриття заздалегідь: косоур приварюють до неї, і вузол працює як єдине ціле. Якщо закладної немає, пластину кріплять анкерами до торця плити — це робоче рішення, але потребує плити нормальної товщини й точного влучання між арматурою.

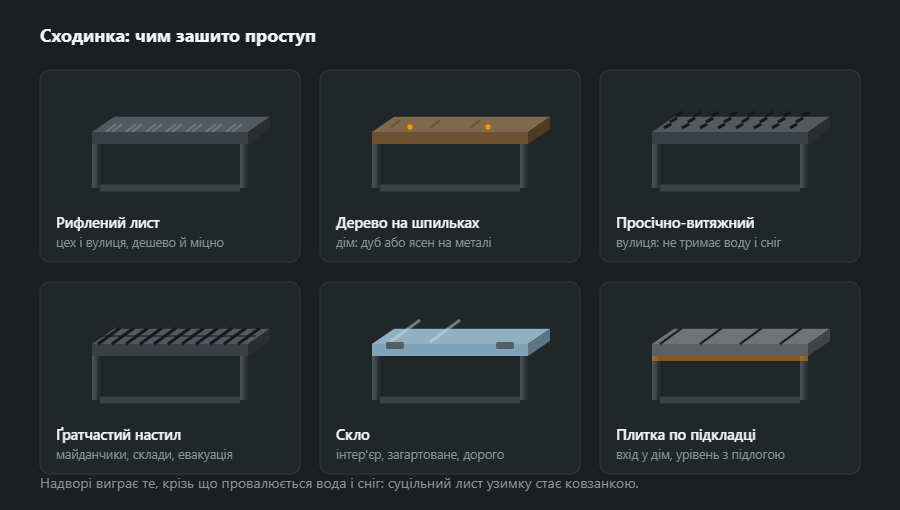

Чим зашитий проступ

Завантажити схему: SVG · PNG

У домі на металевий каркас найчастіше кладуть дерево на шпильках: дуб або ясен завтовшки 40 мм. Плитка по підкладці потрібна там, де сходи переходять у підлогу першого поверху й не мають від неї відрізнятися. Скло — рішення для інтер’єру, дороге й таке, що потребує гартування.

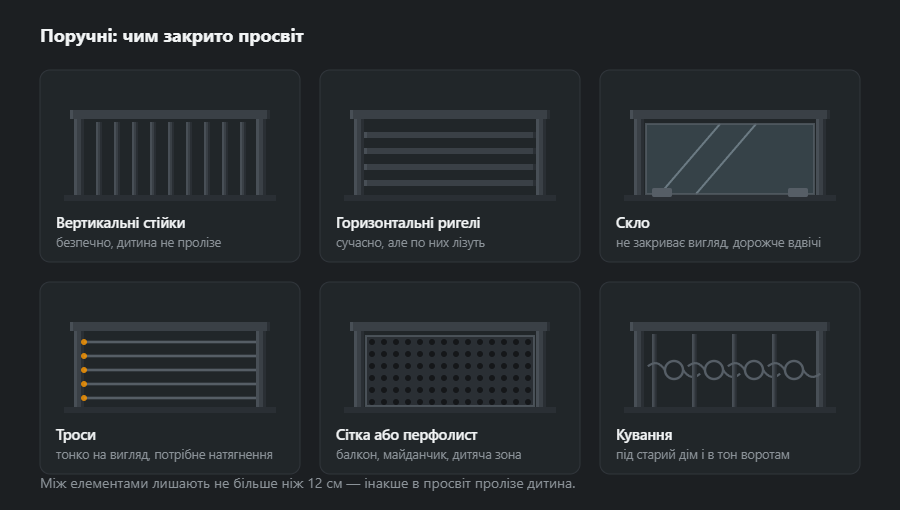

Чим закритий просвіт

Завантажити схему: SVG · PNG

Вертикальні стійки — найбезпечніший варіант: по них не залізти, і просвіт легко витримати. Горизонтальні ригелі виглядають сучасніше, але в домі з маленькими дітьми перетворюються на драбину на другий ярус. Скло не закриває вигляд і коштує вдвічі дорожче; троси дають тонку лінію, але потребують натягнення й періодичного підтягування.

Словник сходів: марш, косоур, майданчик

У цеховому кресленні та в кошторисі ті самі слова мають означати те саме — інакше замовник рахує «сходи», а цех окремо марші й майданчики.

• Марш — похила частина сходів: безперервний ряд сходинок між двома рівнями, наприклад від підлоги до майданчика.
• Майданчик — рівна плита між маршами; на ньому сходи повертають на 90 або 180°.
• Косоур — похила несуча балка маршу, на якій або між якими лежать сходинки (у другому випадку її часто називають тятивою).
• Проступ і підсходинок — горизонтальна й вертикальна частина сходинки; їхні розміри (тут 29 і 17 см) задають усю геометрію.
• Огорожа і поручень — бічний захист і те, за що тримається рука; заповнення огорожі — балясини, ригелі, скло або троси.

З яких профілів і чому

Косоур працює на згин по всій довжині — саме він вирішує, чи «пружинитиме» марш під ногою. На марш на поверх беруть швелер або прямокутну трубу, поставлену на ребро:

• UPN 120 — 13,4 кг/м, UPN 140 — 16 кг/м, UPN 160 — 18,8 кг/м: відкрита стінка приймає полиці сходинок та анкери без свердління труби;
• труба 100×50×4 — 8,59 кг/м: чистіша лінія, але кожен отвір і кожна полиця — місце, крізь яке вода потрапляє всередину;
• кутник L 50×50×5 — 3,77 кг/м: рамка сходинки, у яку кладуть дерево, лист або решітку;
• труба 42,4×3,2 — 3,09 кг/м: поручень, що охоплює долоню.

Проступ із суцільного листа важкий: лист 4 мм важить 31,4 кг/м². Повні таблиці — маса швелера, маса кутника і профільна труба.

Вузли та шви

Найбільше швів на сходах — з’єднання рамок сходинок із косоуром: на марші в півтора десятка сходинок їх десятки, усі однакові, тому окупається кондуктор. Товщину шва обмежує тонший елемент: кутник 5 мм до стінки UPN 140 (7 мм) дає верхню межу 0,7·5 = 3,5 мм, тож шов a3 — катет z ≈ 4,2 мм — вкладається в розумний діапазон. Метр такого шва — 0,078 кг наплавлення; діапазон і перерахунок покаже калькулятор кутового шва.

• Прихватка — не шов — ділянку, коротшу за 30 мм (або 6·a, якщо це більше), EN 1993-1-8 несучою не вважає. Сходинка, «схоплена» двома точками, тримає, доки по ній ніхто не стрибає.
• Верхній вузол працює на вирив — косоур приварюють до закладної пластини в перекритті суцільним швом з обох боків стінки, а не прикручують на один анкер.
• Варити почергово — то лівий, то правий косоур: серія швів з одного боку закручує марш, а кривий косоур без розрізання не виправити.

Порядок виготовлення і монтажу

1. Замір — висота від чистої підлоги до чистої підлоги, ширина отвору в перекритті, товщина плити в місці анкерів.
2. Геометрія — кількість сходинок, фактичний підсходинок, довжина косоура; це рахує калькулятор металевих сходів.
3. Розкрій і різання — косоури з підрізанням угорі та внизу, рамки сходинок, косинки.
4. Зварювання в кондукторі — обидва косоури прихоплені на плиті, перевірені діагоналі й паралельність, потім рамки сходинок почергово.
5. Пробне встановлення — у цеху або одразу на місці до покриття: виправлення після фарбування — це зачищення і фарбування наново.
6. Покриття — у будинку фарба, надворі гарячий цинк.
7. Монтаж — спершу верхній вузол, потім нижній, вивірка сходинок, наприкінці проступи й огорожа. Огорожу кріплять до косоура, а не до дерев’яного проступу.

Захист від корозії

Внутрішні сходи досить заґрунтувати й пофарбувати: у сухому приміщенні покриття працює в м’яких умовах, а 3–5 років до першої іржі у ґрунту з емаллю — це результат для металу надворі. Вуличні сходи — гарячий цинк (25+ років) або цинк із полімером (30+), бо вода й сіль зі снігу сидять у кожному вузлі сходинки. Косоуру з труби під цинкування потрібні отвори для виходу повітря в кожній замкненій ділянці; у швелера цієї проблеми немає.

Типові помилки

• Замір від чорнової плити — стяжка забирає до 8 см, і перша чи остання сходинка виходить не такою, як решта.
• Нерівні підсходинки — розкид понад 5 мм у марші — це брак: на такій сходинці спотикаються.
• Просвіт огорожі понад 12 см — пролізе дитина; те саме стосується щілини під нижнім ригелем.
• Рифлений лист надворі — узимку ковзанка; надворі решітка або просічно-витяжний лист.
• Анкери в торець тонкої плити — верхній вузол вириває бетон; потрібна плита нормальної товщини або закладна, забетонована заздалегідь.

Як порахувати матеріали: приклад маршу

Прямий марш на 2,72 м: 16 підсходинок по 17 см, 15 проступів по 29 см, ширина 0,9 м. Горизонтальна проєкція маршу — 15 · 0,29 = 4,35 м, отже, косоур близько 5,13 м — у відомості 5,2 м із запасом на підрізання. Огорожа з одного боку, балясини приблизно через 14 см (просвіт до 12 см). Це приклад підрахунку маси, а не проєкт: профіль косоура під навантаження підбирає конструктор.

Сталі 374 кг чистої ваги і 393 кг із запасом — без проступів. Проступи з листа 4 мм (15 × 0,9 × 0,29 ≈ 3,9 м²) додали б близько 122 кг. Відомість зі своїми розмірами перерахує калькулятор відомості матеріалів. Рамки сходинок — це 30 відрізків по 0,9 м і 30 по 0,29 м; у карті розкрою вони дають 7 хлистів по 6 м, бо короткі відрізки заповнюють кінці хлистів після довгих.

Що далі

Вуличні сходи — це вже інший виріб: там оцинковка, ухил сходинок від дверей і ґратчастий настил. Козирок над ними описано у статті козирки над входом. Якщо потрібні ще й технічні сходи з майданчиками, дивіться ґратки, двері та люки: настил там той самий. Ціна й строки — у статті як замовляють.
