Ґратки, двері та люки

Дрібні вироби, які майже ніколи не замовляють заздалегідь: про них згадують, коли будинок уже стоїть. Спільне в них одне — усі вони робляться за фактом заміру отвору, а не за кресленням.

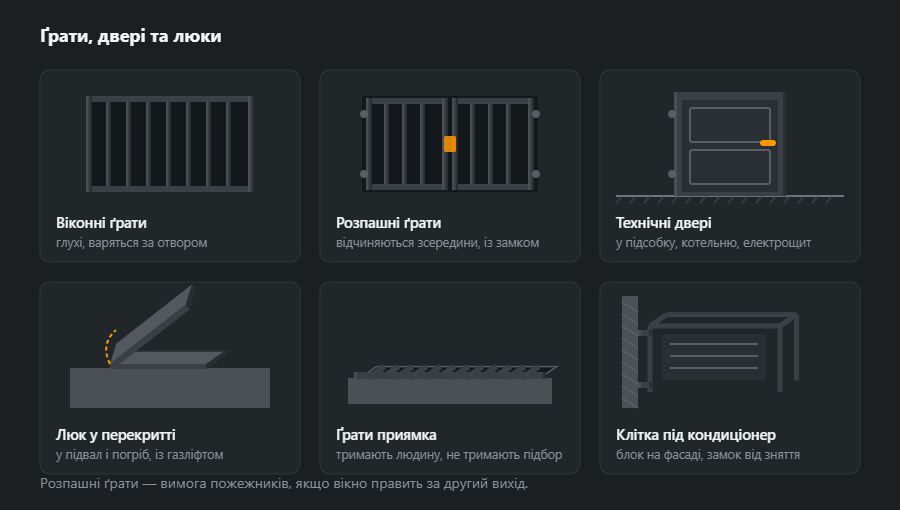

Шість типових виробів

Завантажити схему: SVG · PNG

• Віконні ґрати — глухі, варяться за отвором і кріпляться анкерами в укіс або в зовнішню стіну.
• Розпашні ґрати — відчиняються зсередини, із замком; обов’язкові там, де вікно вважається евакуаційним.
• Технічні двері — у підсобку, котельню, електрощитову; часто з ґратчастою вставкою для вентиляції.
• Люк у перекритті — у підвал або погріб, із газліфтом, щоб кришка не падала на руки.
• Ґрати приямка — тримають людину, але не тримають підбор: крок прутів великий, щоб ішла вода.
• Клітка під кондиціонер — блок на фасаді, замок від зняття, зазор для обслуговування.

Чому замір важливіший за креслення

Отвори в готових будинках рідко бувають прямокутними. Різниця в 10–15 мм по діагоналі для стіни непомітна, а для ґрат означає щілину з одного боку й упор з іншого. Тому виріб варять за фактом: заміряють чотири сторони й обидві діагоналі, а рамку підганяють за місцем.

Друге, що вирішується на замірі, — спосіб кріплення. У бетон і повнотілу цеглу йдуть анкери, у порожнистий блок — хімія з гільзою, у дерев’яну стіну — глухарі через пластину. Розбір основ і кріплення — у статті як замовляють.

Покриття

Ґрати й люки стоять надворі й майже завжди в незручних для фарбування місцях: усередині приямка, в укосі вікна, під звисом. Підфарбувати їх через три роки не вийде — доступу немає. Тому тут частіше, ніж в інших виробах, має сенс гаряче цинкування: воно захищає й зсередини профілю, куди пензель не дістає взагалі.

З яких профілів і чому

Ґратки й люки — вироби легкі, але кожна деталь у них має своє завдання. Рамка тримає форму й передає зусилля на анкери, заповнення не має пропустити людину, а поперечини тримають прутки, щоб їх не можна було розвести.

• Рамка віконної ґратки — кутник L 30×30×3, 1,36 кг/м, або труба 30×30×2, 1,68 кг/м. Кутник простіше вписати в укіс, труба виглядає чистіше, але її треба захищати й зсередини.
• Прутки — квадрат 12 мм, 1,13 кг/м, або 14 мм, 1,54 кг/м. Суцільний пруток перепиляти важче, ніж трубку тієї самої товщини.
• Поперечини — смуга 30×4, 0,94 кг/м, краще з просіченими отворами, крізь які проходять прутки.
• Технічні двері — рама з труби 40×40×2, 2,31 кг/м, і лист 2 мм, 15,7 кг/м², або ґратчаста вставка для вентиляції.
• Люк — рама з кутника L 50×50×5, 3,77 кг/м, кришка з листа 4 мм, 31,4 кг/м²; уже 1 м² такої кришки важить понад 30 кг, звідси газова пружина.

Маси інших розмірів — у калькуляторах кутника і профільної труби.

Шви та вузли

Розрахункових швів у будівельному сенсі в ґратці немає, але від вузлів залежить, чи буде ґратка захистом, чи прикрасою.

• Пруток у просічній смузі — пруток проходить крізь отвір і приварений з обох боків. Таку ґратку ломом не розігнути: пруток не може провернутися у вузлі.
• Пруток до рамки — шов по колу або хоча б із двох боків; поодинока точка відламується одним ударом.
• Завіси розчинної ґратки — зсередини, із захистом від зняття стулки; палець ззовні досить вибити.
• Тонка труба 2 мм — короткі стібки й невеликий струм; пропалена стінка біля прутка — перше місце, де почнеться корозія.

Як варити тонкий профіль без пропалів — у статті зварювання профільної труби. Гострі кромки й торці прутків після зварювання зачищають: на них фарба й цинк найтонші.

Порядок виготовлення та монтажу

1. Замір прорізу — сторони, діагоналі, глибина укосу, матеріал стіни; від цього залежать розмір рамки й анкери.
2. Креслення із зазором — рамка менша за проріз на монтажний зазор, крок прутків, місця анкерів і завіс.
3. Різання й просікання — прутки в розмір, отвори в смугах за одним шаблоном, щоб крок був рівний.
4. Зварювання на столі — рамка, прутки, поперечини; перевірка діагоналей до остаточного зварювання.
5. Зачищення й захист — цинкування, порошкове фарбування або те й інше.
6. Монтаж — встановлення в укіс, анкери, перевірка замка й відчинення розчинної ґратки зсередини.

Захист від корозії: на що зважати

Суцільний пруток цинкується без проблем, а рамці з труби потрібні технологічні отвори на кінцях кожної ділянки — закрита труба в цинковій ванні може луснути. Ґратки, які мають бути і довговічними, і кольоровими, роблять системою дуплекс: цинк, а зверху порошкова фарба. Після цинкування ґратку вже не варять і не підрізають: кожне таке місце треба зачистити й закрити холодним цинком, а в укосі його потім ніхто не дочистить. Кришку люка варто ущільнити гумою — вода, що стоїть на рамі, дає найшвидшу іржу в усьому виробі.

Типові помилки

• Анкери доступні ззовні — прутки міцні, а ґратку виймають зі стіни разом із дюбелями.
• Прутки на точках — один удар, і пруток теліпається.
• Рамка впритул до прорізу — у кривий укіс ґратка не входить або лишається щілина з одного боку.
• Завіси ззовні без захисту — стулку знімають, вибивши пальці.
• Труба без отворів перед цинкуванням — завод деталь не прийме, або трубу розірве у ванні.

Як порахувати матеріали: віконна ґратка 120×150 см

Глуха ґратка на вікно 1,2×1,5 м: рамка з кутника (периметр 5,4 м), дев’ять вертикальних прутків 12 мм по 1,5 м — у світлі виходить крок близько 12 см — і дві горизонтальні поперечини зі смуги по 1,2 м. Без анкерів і замка.

Виходить 25 кг чистої ваги й 26 кг із запасом, близько 14 кг на квадратний метр вікна. Понад половину маси дають прутки, тож саме вони вирішують ціну металу: перехід із прутка 12 на 14 мм обважнює всю ґратку помітніше, ніж зміна рамки. Обережно з пропилом: із шестиметрового прутка виходять лише три відрізки по 1,5 м — четвертий не вміщується з урахуванням різів, а при прутку 1,49 м виходять уже чотири. Таке перевіряють до замовлення в карті розкрою; кілька ґраток одразу порахує калькулятор відомості матеріалів.

Що далі

Якщо ґрати йдуть на весь периметр разом з огорожею — дивіться паркани: заповнення й покриття беруть у тон. Ґратчасті настили для майданчиків і сходів описано у статті сходи та поручні.

Автор: Dmitry Frolov, зварник, виготовлення металоконструкцій Оновлено: 28 вересня 2026
