Kraty, drzwi techniczne i włazy

Drobne wyroby, których prawie nigdy nie zamawia się z góry: przypomina się o nich, gdy dom już stoi. Wspólne mają jedno — wszystkie robi się według pomiaru otworu, a nie według rysunku.

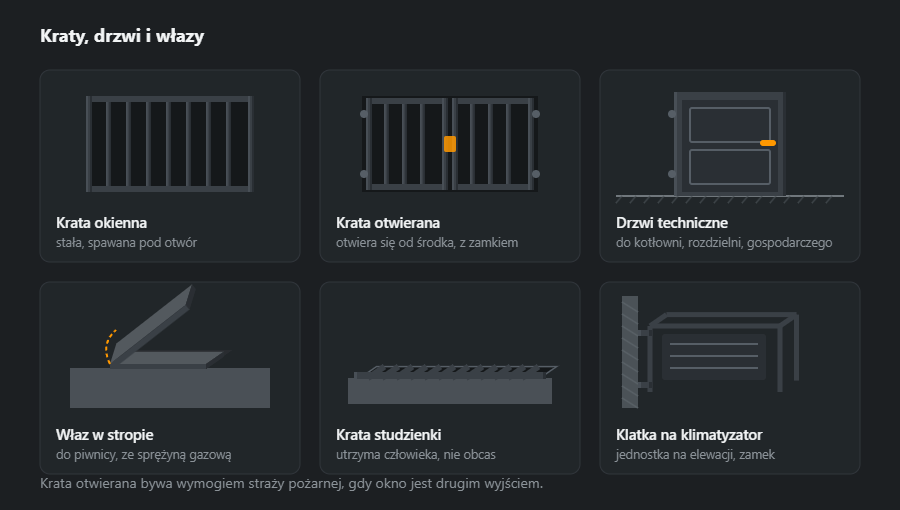

Sześć typowych wyrobów

Pobierz schemat: SVG · PNG

• Krata okienna — stała, spawana pod otwór i kotwiona w ościeżu albo w ścianie zewnętrznej.
• Krata uchylna — otwierana od wewnątrz, z zamkiem; obowiązkowa tam, gdzie okno liczy się jako ewakuacyjne.
• Drzwi techniczne — do schowka, kotłowni, rozdzielni; często z wkładką kratową dla wentylacji.
• Właz w stropie — do piwnicy, ze sprężyną gazową, żeby pokrywa nie spadła na ręce.
• Krata studzienki — utrzyma człowieka, ale nie obcas: rozstaw prętów duży, żeby schodziła woda.
• Klatka na klimatyzator — jednostka na elewacji, zamek przed zdjęciem, luz na obsługę.

Dlaczego pomiar jest ważniejszy od rysunku

Otwory w gotowych domach rzadko bywają prostokątne. Różnica 10–15 mm po przekątnej dla ściany jest niezauważalna, a dla kraty oznacza szczelinę z jednej strony i zakleszczenie z drugiej. Dlatego wyrób spawa się z natury: mierzy się cztery boki i obie przekątne, a ramkę dopasowuje na miejscu.

Druga rzecz rozstrzygana przy pomiarze to sposób mocowania. W beton i cegłę pełną idą kotwy, w pustak — chemia z tuleją, w ścianę drewnianą — wkręty z łbem sześciokątnym przez blachę. Rozbiór podłoży i kotew jest w artykule jak zamawiać.

Powłoka

Kraty i włazy stoją na zewnątrz i prawie zawsze w miejscach niewygodnych do malowania: wewnątrz studzienki, w ościeżu okna, pod okapem. Poprawienie powłoki po trzech latach nie wchodzi w grę — nie ma dostępu. Dlatego częściej niż w innych wyrobach opłaca się tu cynkowanie ogniowe: chroni także wewnątrz profilu, gdzie pędzel nie sięga w ogóle.

Z jakich profili i dlaczego

Kraty i włazy to wyroby lekkie, ale każdy element ma w nich swoje zadanie. Ramka trzyma kształt i przenosi siłę na kotwy, wypełnienie ma nie przepuścić człowieka, a poprzeczki usztywniają pręty, żeby nie dało się ich rozgiąć.

• Ramka kraty okiennej — kątownik L 30×30×3, 1,36 kg/m, albo rura 30×30×2, 1,68 kg/m. Kątownik łatwiej wpasować w ościeże, rura wygląda czyściej, ale trzeba ją zabezpieczyć także od środka.
• Pręty — kwadrat 12 mm, 1,13 kg/m, albo 14 mm, 1,54 kg/m. Pełny pręt trudniej przeciąć niż rurkę tej samej grubości.
• Poprzeczki — płaskownik 30×4, 0,94 kg/m, najlepiej z przebitymi otworami, przez które przechodzą pręty.
• Drzwi techniczne — rama z rury 40×40×2, 2,31 kg/m, i blacha 2 mm, 15,7 kg/m², albo wkład kratowy dla wentylacji.
• Właz — rama z kątownika L 50×50×5, 3,77 kg/m, pokrywa z blachy 4 mm, 31,4 kg/m²; już 1 m² takiej pokrywy waży ponad 30 kg, stąd sprężyna gazowa.

Masy innych rozmiarów są w kalkulatorach kątowników i profili zamkniętych.

Spoiny i węzły

W kracie nie ma spoin obliczeniowych w sensie konstrukcji budowlanej, ale od jakości węzłów zależy, czy krata jest zabezpieczeniem, czy dekoracją.

• Pręt w przebitym płaskowniku — pręt przechodzi przez otwór i jest spawany z obu stron. Takiej kraty nie rozgina się łomem, bo pręt nie może się obrócić w węźle.
• Pręt do ramki — spoina dookoła albo co najmniej z dwóch stron; pojedynczy punkt odłamuje się jednym uderzeniem.
• Zawiasy kraty uchylnej — od wewnątrz, z zabezpieczeniem przed zdjęciem skrzydła; sworzeń od zewnątrz wystarczy wybić.
• Cienka rura 2 mm — krótkie ściegi i niski prąd; przepalona ścianka przy pręcie to pierwsze miejsce, w którym ruszy korozja.

Jak spawać cienkie profile bez przepaleń — w artykule spawanie profili zamkniętych. Ostre krawędzie i zakończenia prętów szlifuje się po spawaniu: na nich farba i cynk są najcieńsze.

Kolejność wykonania i montażu

1. Pomiar otworu — boki, przekątne, głębokość ościeża, rodzaj ściany; od tego zależą wymiar ramki i kotwy.
2. Rysunek z luzem — ramka mniejsza od otworu o luz montażowy, rozstaw prętów, położenie kotew i zawiasów.
3. Cięcie i przebijanie — pręty na wymiar, otwory w płaskownikach w jednym szablonie, żeby rozstaw był równy.
4. Spawanie na stole — ramka, pręty, poprzeczki; kontrola przekątnych przed spawaniem na gotowo.
5. Szlifowanie i zabezpieczenie — cynkowanie, malowanie proszkowe albo jedno i drugie.
6. Montaż — ustawienie w ościeżu, kotwy, sprawdzenie zamka i otwierania kraty uchylnej od wewnątrz.

Ochrona przed korozją: na co uważać

Pręt pełny cynkuje się bez kłopotu, ale rama z rury potrzebuje otworów odpowietrzających na końcach każdego odcinka — zamknięta rura w kąpieli cynkowej może pęknąć. Kraty, które mają być i trwałe, i kolorowe, robi się w systemie duplex: cynk, a na nim farba proszkowa. Po cynkowaniu kraty się już nie spawa ani nie docina: każde takie miejsce trzeba oczyścić i pokryć cynkiem na zimno, a w ościeżu i tak nikt go potem nie doczyści. Pokrywę włazu warto uszczelnić gumą — woda stojąca na ramie to najszybsza rdza w całym wyrobie.

Typowe błędy

• Kotwy dostępne z zewnątrz — pręty są mocne, a kratę wyjmuje się z muru razem z kołkami.
• Pręty spawane punktowo — jedno uderzenie i pręt wisi.
• Ramka na styk z otworem — w krzywym ościeżu krata nie wchodzi albo zostaje szczelina z jednej strony.
• Zawiasy od zewnątrz bez zabezpieczenia — skrzydło zdejmuje się po wybiciu sworzni.
• Rura bez otworów przed cynkowaniem — cynkownia odrzuca element albo rura pęka w kąpieli.

Jak policzyć materiał: krata okienna 120×150 cm

Krata stała do okna 1,2×1,5 m: ramka z kątownika (obwód 5,4 m), dziewięć pionowych prętów 12 mm po 1,5 m — w świetle wychodzi rozstaw około 12 cm — i dwie poziome poprzeczki z płaskownika po 1,2 m. Bez kotew i zamka.

Wychodzi 25 kg netto i 26 kg z zapasem, około 14 kg na metr kwadratowy okna. Ponad połowę masy dają pręty, więc to one decydują o cenie materiału: przejście z pręta 12 na 14 mm podnosi masę całej kraty wyraźniej niż zmiana ramki. Uwaga na rzaz: z sześciometrowego pręta wychodzą tylko trzy odcinki po 1,5 m, bo czwarty nie mieści się po doliczeniu cięć, a przy pręcie 1,49 m wychodzą już cztery. Takie rzeczy sprawdza się przed zamówieniem w mapie rozkroju; kilka krat naraz policzy kalkulator zestawienia materiałów.

Co dalej

Jeśli kraty idą na cały obwód razem z ogrodzeniem — zobacz ogrodzenia: wypełnienie i powłokę bierze się w tonie. Kraty pomostowe na podesty i schody opisano w artykule schody i balustrady.

Autor: Dmitry Frolov, spawacz i ślusarz konstrukcji stalowych Aktualizacja: 28 września 2026
