Rezervoare, conducte și ventilație
Tot ce ține în el apă, combustibil sau aer și ce nu se poate cumpăra gata făcut pe măsură. Aici alegerea formei aproape lipsește: o impune locul în care trebuie să intre piesa și ce va curge prin ea.

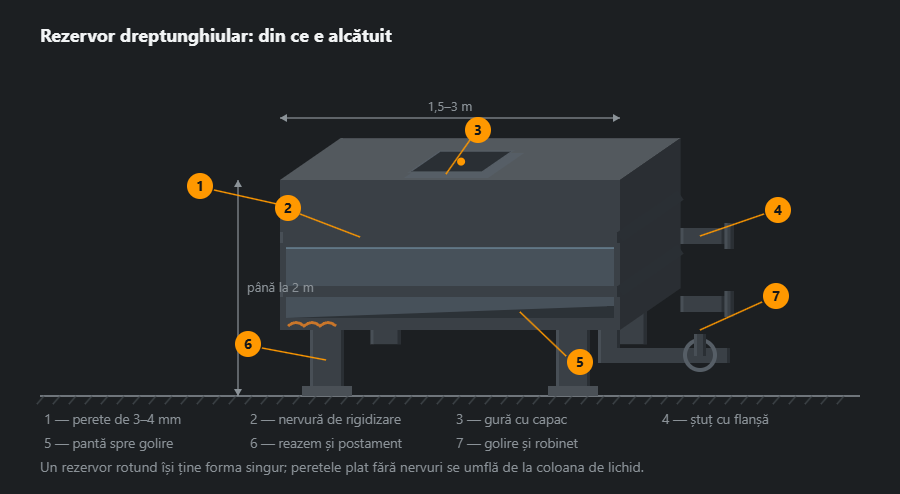

Din ce e alcătuit un rezervor
Rezervorul dreptunghiular e mai interesant decât cel rotund tocmai pentru că nu se ține singur. Cilindrul este împins uniform și peretele lui lucrează la întindere; peretele plat, sub aceeași coloană de lichid, se bombează în afară. De aceea pe el merg centuri de rigidizare la fiecare 400–600 mm — pe exterior, ca înăuntru să nu aibă de ce se agăța depunerea.
Al doilea lucru uitat este panta fundului. Unu-doi la sută spre golire și rezervorul se golește complet. Fundul orizontal arată mai îngrijit, dar în el rămâne mereu un centimetru de lichid cu depuneri, iar iarna acest rest rupe colțul sudat dinăuntru.
Ce lucrări se fac la rezervoare
Un rezervor dreptunghiular se face pe măsură: pentru pivniță sau centrală termică, unde unul cilindric nu intră pe ușă. Cel orizontal pe șei și cel vertical sunt geometrie de fabrică, dar gurile, ștuțurile și racordarea pentru o centrală anume se sudează oricum la comandă.
Separat despre presiune. Tot ce lucrează sub suprapresiune este altă lucrare: cu procedură calificată, sudor calificat și documentație pentru produs. Un rezervor de apă, combustibil sau pluvial nu cere acest regim.
Îmbinările conductei

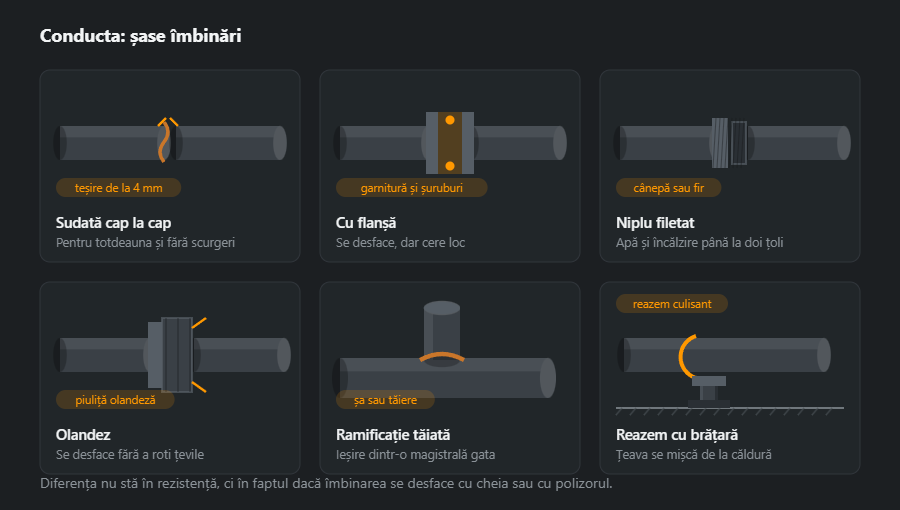

Șase feluri de a lega două țevi diferă nu prin rezistență — la toate ajunge — ci prin ce se întâmplă peste zece ani, când nodul trebuie deschis. Îmbinarea sudată se deschide cu polizorul, flanșa și olandezul cu cheia.
Reazemul culisant este ce se omite cel mai des. O țeavă de oțel lungă de 20 de metri se lungește cu un centimetru și jumătate la o încălzire de 60 °C. Dacă e strânsă rigid în două puncte, această alungire smulge prinderea sau îndoaie țeava; o brățară cu culisare costă bănuți și rezolvă problema.
Ventilația

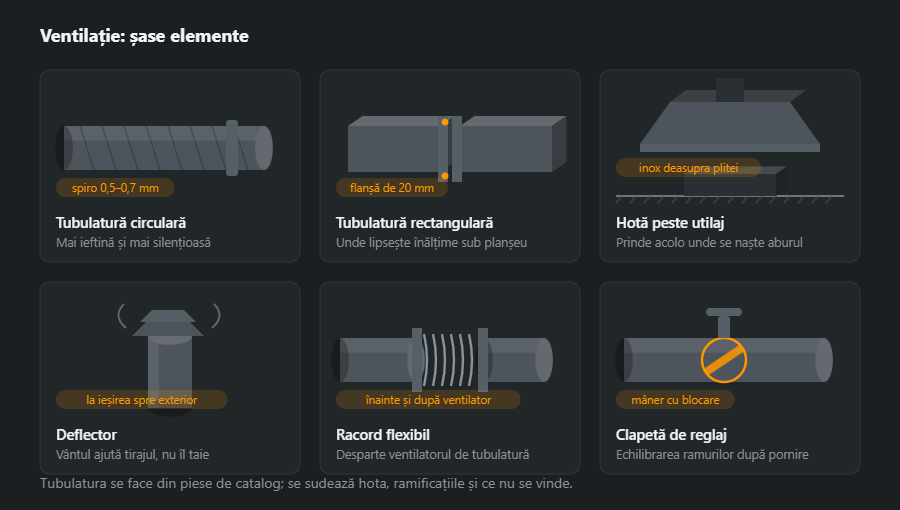

Aici atelierul face mai puțin decât pare. Tubulatura e produs tipic: spiro și tubulatura rectangulară cu flanșe se cumpără mai ieftin decât se sudează. Se sudează trei lucruri: hota pe măsură, ramificațiile în tubulatura gata și trecerile care nu există în catalog.
Hota de deasupra plitei sau a spălătorului se sudează din inox, nu din tablă zincată, și nu de dragul aspectului: peste grăsime și abur zincul trăiește câțiva ani. Deflectorul la ieșirea spre exterior este necesar acolo unde vântul poate strivi tirajul — adică pe aproape orice acoperiș mai jos decât clădirea vecină.
Din ce se fac și de ce
La un rezervor cel mai important e tabla: ea ține lichidul. Profilele doar ajută — rigidizează peretele plat, dau rama capacului și picioarele. De aceea masa rezervorului se calculează în primul rând din suprafața tablei.
- Pereți și fund — tablă de 3 mm, 23,5 kg/m², sau 4 mm, 31,4 kg/m², la o coloană de lichid mai înaltă; inoxul de obicei cu un milimetru mai subțire.
- Centuri de rigidizare — cornier L 50×50×5, 3,77 kg/m, pe perimetru; mai multe jos, unde presiunea e cea mai mare.
- Rama capacului — L 40×40×4, 2,42 kg/m; rigidizează și muchia de sus, care fără ea face valuri.
- Conductele de lângă rezervor — țevi 33,7×3,2, 2,41 kg/m, 48,3×3,2, 3,56 kg/m, 60,3×3,6, 5,03 kg/m.
De unde vin nervurile se vede dintr-un calcul simplu. Apa la 1 m adâncime apasă cu circa 0,1 bar (9,81 kPa), iar pe tot peretele de 1×1 m — cu o forță de circa 4,9 kN, cam cât o jumătate de tonă. Cilindrul preia asta prin întinderea peretelui, peretele plat — prin încovoiere, iar încovoierea trebuie oprită cu centuri. Masa tablei o dă calculatorul de tablă, a cornierelor — calculatorul de corniere.
Suduri: etanșeitatea înainte de toate
- Sudurile pereților și ale fundului — continue, fără întreruperi, de preferat pe ambele părți. Aici sudura nu atât transmite efort, cât nu trebuie să lase să treacă nicio picătură.
- Centurile — pe exterior, pot fi discontinue: nu etanșează, ci țin peretele. Capetele tronsoanelor se închid, ca în fantă să nu stea apă.
- Racordurile — sudate cu pătrundere completă sau cu placă de întărire; e locul cel mai des cu scurgeri după ani, pentru că aici ajung vibrațiile conductei.
- Inox și țevi — TIG cu protecția rădăcinii cu argon; fără gaz pe interior rădăcina se oxidează și își pierde rezistența. Detalii în articolele TIG și sudarea inoxului.
Etanșeitatea se verifică înainte de vopsire: proba clasică cu cretă și petrol (cretă pe o parte a sudurii, petrol pe cealaltă — orice neetanșeitate lasă pată), apoi umplerea cu apă și inspecția tuturor sudurilor. Vopsirea înainte de probă ascunde porii sub vopsea până la prima iarnă.
Recipient sub presiune: ce nu se face singur
Tot ce e mai sus se referă la rezervoare fără suprapresiune. Un recipient sub presiune — rezervorul compresorului, hidroforul, butelia de gaz, cazanul — e echipament sub presiune. În UE, peste 0,5 bar presiune admisă, îl cuprinde directiva 2014/68/UE: proiect după norme (de ex. EN 13445 pentru recipiente, EN 13480 pentru conducte industriale), tehnologie de sudare calificată după EN ISO 15614-1, sudori certificați după EN ISO 9606-1, control nedistructiv, recepție și supraveghere — în România ISCIR. Și reparațiile acestor recipiente le face doar o firmă autorizată. Atenție și la combustibil: un rezervor de motorină sau benzină nu e recipient sub presiune, dar rezervoarele pentru lichide inflamabile pot intra sub supraveghere tehnică și reguli PSI, lucru care se verifică înainte de comandă. La fel rezervoarele de pe vehicule feroviare: acolo sudarea se face după EN 15085, iar clasa de execuție a sudurii o stabilește proiectantul.
Ordinea execuției
- Măsurarea locului — ușile și holul prin care trebuie să treacă rezervorul, locul pentru golire, gura de vizitare și racorduri.
- Desenul — dimensiuni, grosimi, pasul centurilor, panta fundului 1–2 %, poziția racordurilor.
- Debitarea și îndoirea tablei — colțuri îndoite în loc de sudate unde se poate: mai puține suduri, mai puține locuri de scurgere.
- Sudarea corpului — fundul, pereții, apoi centurile și rama; pe tronsoane scurte, ca peretele plat să nu facă valuri.
- Racorduri și gură de vizitare — în corp, după verificarea cotelor.
- Proba de etanșeitate — cretă și petrol, apoi umplere cu apă.
- Protecția — în interior după mediu, la exterior grund și vopsea.
Protecția anticorozivă
Interiorul se alege după ce va fi înăuntru. Apă potabilă — inox sau strat avizat pentru contact cu apa potabilă; apă de ploaie și tehnică — strat epoxidic; ulei și combustibil — adesea oțel negru fără strat interior, pentru că mediul îl protejează singur. Rezervoarele mici se pot zinca termic, dar cu găuri tehnologice și știind că pereții plați se pot deforma de la temperatura băii. La exterior cel mai expuse sunt fundul și picioarele: rezervorul se așază pe plăcuțe, nu culcat pe beton, ca sub fund să nu stea umezeala.
Greșeli tipice
- Perete plat fără centuri — după umplere burtă de câțiva centimetri, iar cu timpul fisură în colț.
- Vopsire înainte de proba de etanșeitate — porii ies abia după o lună.
- Fund orizontal — restul de lichid cu depuneri rămâne pentru totdeauna.
- Inox sudat fără protecția rădăcinii — rădăcina colorată ruginește din interior.
- Recipient sub presiune „mic” din atelier — echipament fără documente și recepție, care nu are voie să fie exploatat.
Cum se calculează materialul: rezervor de 1 m³ pentru apă
Rezervor rectangular 1,0×1,0×1,0 m, fără presiune: fund și patru pereți din tablă de 3 mm (5 m²), capac din tablă de 2 mm (1 m²), două centuri de rigidizare și rama de sus din corniere, patru picioare scurte. Dimensiunile sunt orientative — la rezervoare mai înalte grosimile și nervurile le alege proiectantul.
| Element | Profil | Lungime, m | Buc. | kg/m | kg |
|---|---|---|---|---|---|
| Centură de rigidizare | L 50×50×5 | 4,00 | 2 | 3,77 | 30,2 |
| Rama de sus | L 40×40×4 | 4,00 | 1 | 2,42 | 9,7 |
| Picior | L 50×50×5 | 0,30 | 4 | 3,77 | 4,5 |
| Total | 44,4 | ||||
| Cu adaos 5 % | 47 | ||||
Cornierele înseamnă 47 kg cu adaos, dar cel mai mult cântărește tabla: pereții și fundul circa 118 kg, capacul circa 16 kg. Rezervorul gol are deci sub 200 kg de oțel, iar plin — peste 1,1 t pe patru picioare: cifra pe care trebuie s-o dați când alegeți pardoseala sau planșeul de sub el. Foile e bine așezate așa încât pereții să iasă dintr-o singură îndoire, iar lista completă o calculează calculatorul listei de materiale.
Ce urmează
Inoxul pentru bucătărie și hală, mesele și chiuvetele sunt la inox și echipamente. Dacă rezervorul există deja și curge, vedeți reparații și recondiționare. Prețul și termenele — cum se comandă.
Întrebări frecvente
Se poate suda un rezervor sub presiune?
Este altă lucrare. Un recipient sub presiune cere procedură de sudare calificată, sudor calificat și documentație pentru produs. Un rezervor obișnuit de apă, combustibil sau ape pluviale, care lucrează fără suprapresiune, se face fără toate acestea — și costă de patru ori mai puțin.
De ce un rezervor dreptunghiular e mai scump decât unul rotund la același volum?
Din cauza nervurilor. Cilindrul își ține forma singur: presiunea îl împinge uniform și peretele lucrează la întindere. Peretele plat, sub aceeași coloană de lichid, se bombează spre exterior și trebuie întărit cu centuri la fiecare 400–600 mm. Cel dreptunghiular se ia nu din economie, ci când cel rotund nu intră pe ușă.
Ce pantă se dă fundului?
1–2 % spre golire — atât ajunge ca rezervorul să se golească complet. Un fund orizontal arată mai îngrijit, dar în el rămâne mereu un centimetru de lichid cu depuneri, iar iarna acest rest rupe colțul sudat.
E mai ieftin să sudezi tubulatura de exhaustare sau să o cumperi?
Tubulatura se cumpără: spiro și tubulatura rectangulară cu flanșe costă mai puțin decât orice sudură. Se sudează trei lucruri — hota pe măsură, ramificațiile în tubulatura gata făcută și trecerile care nu există în catalog. Regula e simplă: tipicul se cumpără, atipicul se sudează.
Ce grosime de tablă se folosește la un rezervor rectangular pentru apă?
La un rezervor de circa 1 m³ și 1 m înălțime se folosește de obicei tablă de 3–4 mm din oțel negru sau 2–3 mm din inox, mereu cu centuri de rigidizare din cornier. Grosimea și pasul nervurilor depind de înălțimea coloanei de lichid, deci la rezervoare mai înalte le alege proiectantul. Pentru apă potabilă interiorul trebuie să fie din inox sau cu un strat admis pentru contact cu apa potabilă.
De la ce presiune un rezervor devine echipament sub presiune?
În UE, directiva 2014/68/UE (PED) cuprinde echipamentele cu presiunea maximă admisă peste 0,5 bar. Un asemenea recipient se proiectează după norme (de ex. EN 13445), se sudează după o tehnologie calificată de sudori certificați și se recepționează sub supraveghere — în România ISCIR. Nu e un produs care se face „din ochi” într-un atelier de garaj.
