Behälter, Verrohrung und Lüftung
Alles, was Wasser, Kraftstoff oder Luft in sich hält und was es nicht fertig im passenden Maß zu kaufen gibt. Eine Formwahl gibt es hier kaum: sie ergibt sich aus dem Platz, in den das Teil hineinmuss, und aus dem, was hindurchfließen wird.
Woraus ein Behälter besteht

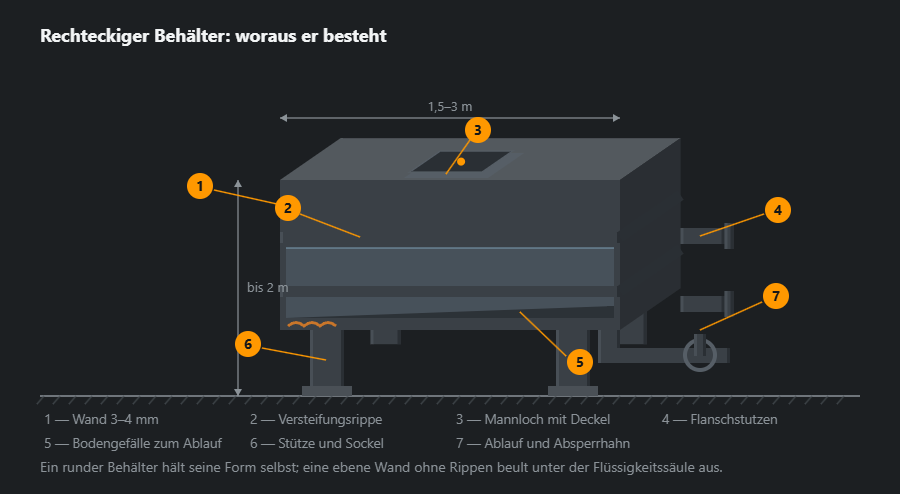

Der rechteckige Behälter ist gerade deshalb interessanter als der runde, weil er sich nicht selbst hält. Ein Zylinder wird gleichmäßig geweitet und seine Wand arbeitet auf Zug; eine ebene Wand wölbt sich unter derselben Flüssigkeitssäule nach außen. Deshalb laufen alle 400–600 mm Versteifungsgurte darüber — von außen, damit innen nichts ist, woran sich Bodensatz festsetzt.
Das Zweite, was vergessen wird, ist das Bodengefälle. Ein bis zwei Prozent zum Ablauf, und der Behälter läuft vollständig leer. Ein waagerechter Boden sieht ordentlicher aus, aber es bleibt immer ein Zentimeter Flüssigkeit mit Bodensatz darin, und im Winter sprengt dieser Rest die geschweißte Ecke von innen.
Welche Arbeiten an Behältern es gibt
Ein rechteckiger Tank wird nach Maß gebaut: für Keller oder Heizraum, wo ein runder Behälter nicht durch die Tür geht. Liegender Behälter auf Sätteln und stehender Behälter sind Werksgeometrie, aber Mannlöcher, Stutzen und die Verrohrung für einen bestimmten Heizraum werden trotzdem auf Bestellung geschweißt.
Gesondert zum Druck. Alles, was unter Überdruck arbeitet, ist eine andere Arbeit: mit qualifiziertem Verfahren, geprüftem Schweißer und Unterlagen zum Erzeugnis. Ein Behälter für Wasser, Kraftstoff oder Regenwasser verlangt das nicht.
Rohrverbindungen

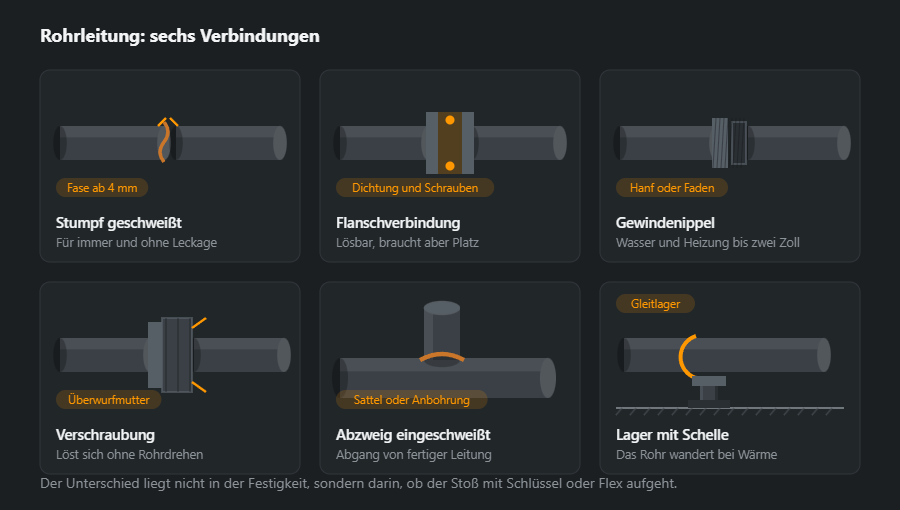

Sechs Arten, zwei Rohre zu verbinden, unterscheiden sich nicht in der Festigkeit — die reicht bei allen — sondern darin, was in zehn Jahren passiert, wenn der Knoten geöffnet werden muss. Eine Schweißnaht öffnet die Flex, Flansch und Verschraubung der Schlüssel.
Das Gleitlager wird am häufigsten übergangen. Ein zwanzig Meter langes Stahlrohr wird bei 60 °C Erwärmung anderthalb Zentimeter länger. Ist es an zwei Punkten starr eingespannt, reißt diese Längung die Befestigung heraus oder verbiegt das Rohr; eine Schelle mit Gleitsitz kostet Kleingeld und nimmt die Frage vom Tisch.
Lüftung

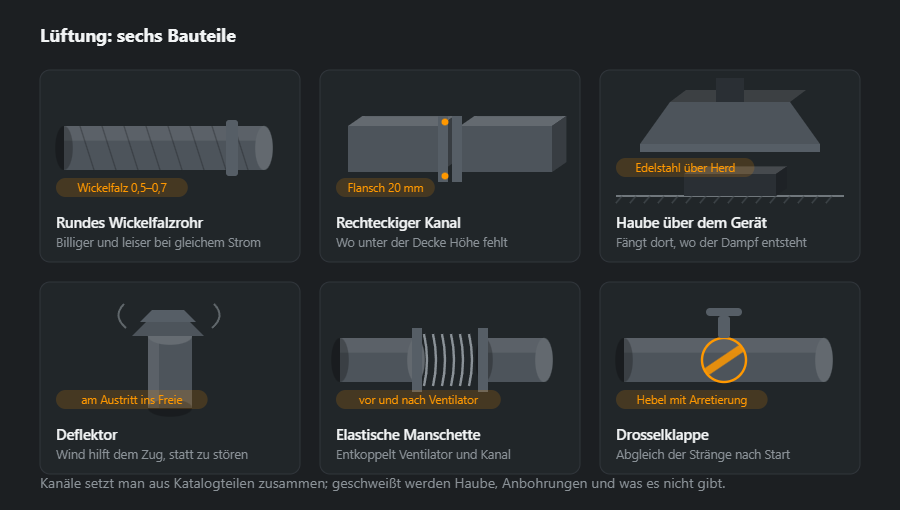

Hier macht die Werkstatt weniger, als man denkt. Kanäle sind Normteile: Wickelfalzrohr und rechteckiger Kanal mit Flanschen sind gekauft günstiger als geschweißt. Geschweißt werden drei Dinge: die Haube nach Maß, Anbohrungen in fertigen Kanal und Übergänge, die es nicht zu kaufen gibt.
Die Haube über Herd oder Spülbereich wird aus Edelstahl geschweißt und nicht aus verzinktem Blech, und das nicht der Optik wegen: über Fett und Dampf hält Verzinkung ein paar Jahre. Ein Deflektor am Austritt ins Freie wird dort gebraucht, wo Wind den Zug abwürgen kann — und das ist fast jedes Dach, das niedriger steht als das Nachbargebäude.
Rechteckige Behälter herstellen: Blech und Profile
Beim Behälter zählt vor allem das Blech: Es hält die Flüssigkeit. Profile helfen nur — sie versteifen die ebene Wand und liefern Deckelrahmen und Füße. Das Gewicht eines Behälters rechnet man deshalb in erster Linie über die Blechfläche.
- Wände und Boden — Blech 3 mm, 23,5 kg/m², oder 4 mm, 31,4 kg/m², bei höherer Füllhöhe; Edelstahl meist einen Millimeter dünner.
- Versteifungsgurte — Winkel L 50×50×5, 3,77 kg/m, ringsum; unten mehr als oben, weil dort der Druck am größten ist.
- Deckelrahmen — L 40×40×4, 2,42 kg/m; er steift zugleich die Oberkante aus, die sonst wellt.
- Verrohrung am Behälter — Rohr 33,7×3,2, 2,41 kg/m, 48,3×3,2, 3,56 kg/m, 60,3×3,6, 5,03 kg/m.
Warum die Rippen nötig sind, zeigt eine einfache Rechnung. Wasser drückt in 1 m Tiefe mit rund 0,1 bar (9,81 kPa), auf eine ganze Wand 1×1 m mit rund 4,9 kN — etwa einer halben Tonne. Ein Zylinder trägt das über Zug in der Wand, eine ebene Wand über Biegung, und genau die Biegung müssen die Gurte stoppen. Blechgewichte liefert der Blechrechner, Winkelgewichte der Winkelrechner.
Nähte: zuerst die Dichtheit
- Wand- und Bodennähte — durchgehend, ohne Unterbrechung, am besten beidseitig. Hier soll die Naht weniger Kraft übertragen als keinen Tropfen durchlassen.
- Versteifungsgurte — außen, dürfen unterbrochen sein: Sie dichten nicht, sie halten die Wand. Die Enden der Abschnitte werden geschlossen, damit im Spalt kein Wasser steht.
- Stutzen — durchgeschweißt oder mit Verstärkungsscheibe; nach Jahren die häufigste Leckstelle, weil hier die Schwingungen der Rohrleitung ankommen.
- Edelstahl und Rohre — WIG mit Wurzelschutz durch Formiergas; ohne Gas von innen verzundert die Wurzel und verliert ihre Beständigkeit. Mehr unter WIG-Schweißen und Edelstahl schweißen.
Die Dichtheit prüft man vor dem Beschichten: klassisch mit der Kreide-Petroleum-Probe (Kreide auf einer Nahtseite, Petroleum auf der anderen — jede Undichtheit zeichnet sich ab), danach Wasserfüllung und Sichtprüfung aller Nähte. Wer vorher lackiert, versteckt die Poren bis zum ersten Winter unter der Farbe.
Druckbehälter: was man nicht selbst baut
Alles oben gilt für drucklose Behälter. Ein Behälter unter Druck — Druckluftbehälter, Druckkessel einer Pumpenanlage, Gasflasche, Heizkessel — ist ein Druckgerät. In der EU fällt er oberhalb von 0,5 bar zulässigem Druck unter die Richtlinie 2014/68/EU: Auslegung nach Norm (z. B. DIN EN 13445 für Behälter, DIN EN 13480 für industrielle Rohrleitungen), Schweißverfahren qualifiziert nach DIN EN ISO 15614-1, Schweißer geprüft nach DIN EN ISO 9606-1, zerstörungsfreie Prüfung, Konformitätsbewertung und wiederkehrende Prüfungen nach Betriebssicherheitsverordnung durch eine ZÜS. Auch Reparaturen an solchen Behältern macht nur ein dafür qualifizierter Betrieb. Achtung bei Kraftstoff: Ein Diesel- oder Benzintank ist kein Druckgerät, Behälter für brennbare Flüssigkeiten können aber unter Anlagen- und Brandschutzvorschriften fallen — das klärt man vor dem Auftrag. Für Behälter an Schienenfahrzeugen gilt DIN EN 15085, die Schweißnahtgüteklasse gibt der Konstrukteur vor.
Fertigungsablauf
- Aufmaß am Einbauort — Türen und Gänge, durch die der Behälter muss, Platz für Ablass, Mannloch und Anschlüsse.
- Zeichnung — Maße, Dicken, Gurtabstand, 1–2 % Bodengefälle, Lage der Stutzen.
- Zuschnitt und Kanten — gekantete statt geschweißte Ecken, wo es geht: weniger Nähte, weniger Leckstellen.
- Mantel schweißen — Boden, Wände, dann Gurte und Rahmen; in kurzen Abschnitten, damit die ebene Wand nicht beult.
- Stutzen und Mannloch — in den Mantel nach Maßkontrolle.
- Dichtheitsprüfung — Kreide und Petroleum, danach Wasserfüllung.
- Korrosionsschutz — innen nach Medium, außen Grund- und Deckbeschichtung.
Korrosionsschutz
Innen richtet sich der Schutz nach dem Inhalt. Trinkwasser — Edelstahl oder eine für Trinkwasser zugelassene Beschichtung; Regen- und Brauchwasser — Epoxidbeschichtung; Öl und Kraftstoff — oft blanker Baustahl innen, weil das Medium ihn selbst schützt. Kleine Behälter lassen sich feuerverzinken, aber mit Entlüftungsöffnungen und im Wissen, dass sich ebene Wände bei Badtemperatur verziehen können. Außen leiden Boden und Füße am meisten: Der Behälter steht auf Unterlagen, nicht flach auf Beton, damit unter dem Boden keine Feuchte steht.
Typische Fehler
- Ebene Wand ohne Gurte — gefüllt ein Bauch von mehreren Zentimetern, mit der Zeit ein Riss in der Ecke.
- Lackieren vor der Dichtheitsprüfung — die Poren zeigen sich erst nach einem Monat.
- Waagerechter Boden — ein Rest Flüssigkeit mit Schlamm bleibt für immer.
- Edelstahl ohne Formiergas — die verfärbte Wurzel rostet von innen.
- „Kleiner“ Druckbehälter aus der Werkstatt — ein Gerät ohne Unterlagen und Prüfung, das nicht betrieben werden darf.
Material berechnen: Wasserbehälter 1 m³
Rechteckbehälter 1,0×1,0×1,0 m, drucklos: Boden und vier Wände aus 3-mm-Blech (5 m²), Deckel aus 2-mm-Blech (1 m²), zwei Versteifungsgurte und ein oberer Rahmen aus Winkelstahl, vier kurze Füße. Die Maße sind beispielhaft — bei höheren Behältern legt der Konstrukteur Dicken und Rippen fest.
| Bauteil | Profil | Länge, m | Stk. | kg/m | kg |
|---|---|---|---|---|---|
| Versteifungsgurt | L 50×50×5 | 4,00 | 2 | 3,77 | 30,2 |
| Oberer Rahmen | L 40×40×4 | 4,00 | 1 | 2,42 | 9,7 |
| Fuß | L 50×50×5 | 0,30 | 4 | 3,77 | 4,5 |
| Summe | 44,4 | ||||
| Mit 5 % Zuschlag | 47 | ||||
Die Winkel kommen auf 47 kg mit Zuschlag, schwer ist aber das Blech: Wände und Boden rund 118 kg, Deckel rund 16 kg. Leer wiegt der Behälter also knapp 200 kg Stahl, gefüllt über 1,1 t auf vier Füßen — diese Zahl gehört auf den Tisch, wenn Boden oder Decke für den Aufstellort gewählt werden. Die Bleche plant man so, dass die Wände aus einer Kantung entstehen; die gesamte Liste rechnet der Stücklistenrechner.
Wie es weitergeht
Edelstahl für Küche und Betrieb, Tische und Becken stehen unter Edelstahl und Ausstattung. Ist der Behälter vorhanden und undicht, siehe Reparatur und Instandsetzung. Preis und Termine stehen unter Ablauf und Preis.
Häufige Fragen
Darf man einen Druckbehälter schweißen?
Das ist eine andere Arbeit. Ein Druckgerät verlangt ein qualifiziertes Schweißverfahren, einen geprüften Schweißer und Unterlagen zum Erzeugnis. Ein gewöhnlicher Behälter für Wasser, Kraftstoff oder Regenwasser, der ohne Überdruck arbeitet, kommt ohne das aus — und kostet ein Viertel davon.
Warum ist ein rechteckiger Behälter teurer als ein runder gleichen Inhalts?
Wegen der Rippen. Ein Zylinder hält seine Form selbst: der Druck weitet ihn gleichmäßig, die Wand arbeitet auf Zug. Eine ebene Wand wölbt sich unter derselben Flüssigkeitssäule nach außen und muss alle 400–600 mm mit Gurten versteift werden. Rechteckig nimmt man nicht aus Sparsamkeit, sondern wenn der runde nicht durch die Tür geht.
Welches Gefälle bekommt der Boden?
1–2 % zum Ablauf hin — das genügt, damit der Behälter vollständig leerläuft. Ein waagerechter Boden sieht ordentlicher aus, aber es bleibt immer ein Zentimeter Flüssigkeit mit Bodensatz darin, und im Winter sprengt dieser Rest die geschweißte Ecke.
Ist Lüftungskanal schweißen oder kaufen günstiger?
Kanäle kauft man: Wickelfalzrohr und rechteckiger Kanal mit Flanschen kosten weniger als jede Schweißarbeit. Geschweißt werden drei Dinge — die Haube nach Maß, Anbohrungen in fertigen Kanal und Übergänge, die es nicht zu kaufen gibt. Die Regel: Normteile kaufen, Sonderteile schweißen.
Welche Blechdicke für einen rechteckigen Wasserbehälter?
Bei rund 1 m³ und 1 m Höhe nimmt man meist 3–4 mm Baustahl oder 2–3 mm Edelstahl, immer mit Versteifungsgurten aus Winkelstahl. Dicke und Rippenabstand hängen von der Flüssigkeitshöhe ab, bei höheren Behältern legt sie daher der Konstrukteur fest. Für Trinkwasser muss die Innenseite aus Edelstahl sein oder eine für Trinkwasser zugelassene Beschichtung haben.
Welche Schweißnahtklasse gilt für Behälter an Schienenfahrzeugen?
Schweißarbeiten an Schienenfahrzeugen und deren Bauteilen — etwa einem Sandungsbehälter — laufen nach DIN EN 15085. Die Schweißnahtgüteklasse (CP A bis CP D) legt der Konstrukteur für jede Naht aus Sicherheitskategorie und Beanspruchung fest; sie steht in der Zeichnung und lässt sich nicht pauschal für einen Behältertyp angeben. Der Betrieb braucht dafür eine Zertifizierung nach EN 15085-2.
