Plataformas, passadiços e racks de tubagem

Tudo o que levanta o homem acima do pavimento da nave: a plataforma junto à máquina, o mezanino sobre o armazém, o passadiço ao longo da parede, o rack de tubagem. A forma destas coisas obedece a norma e não a gosto — o corrimão, a barra, o rodapé e o ângulo do lanço estão na EN ISO 14122, e é por ela que a plataforma é recebida.

Resposta curta

Uma plataforma de serviço típica de 3×2 m a 2,5 m de altura leva quatro pilares 100×100×4, duas vigas principais UPN 160, quatro vigas transversais UPN 100, dois contraventamentos e guarda-corpo em três lados. Dá cerca de 404 kg líquidos, 425 kg com folga, ou seja, uns 71 kg de aço por metro quadrado já com essa folga (uns 67 kg/m² líquidos) — sem escada, grelha de piso e chapas de base. O guarda-corpo e o rodapé são feitos segundo a EN ISO 14122. O cálculo completo está na secção Como calcular o material: plataforma de 3×2 m.

De que é feita uma plataforma

De baixo para cima: pilares com placas base chumbadas, contraventamento entre eles, vigas, piso, guarda. Vale a pena perceber à parte o que suporta o quê. O piso passa a carga às vigas, as vigas aos pilares, os pilares ao pavimento. A guarda não suporta nada: recebe o empurrão horizontal e por isso fixa-se à viga, não ao piso.

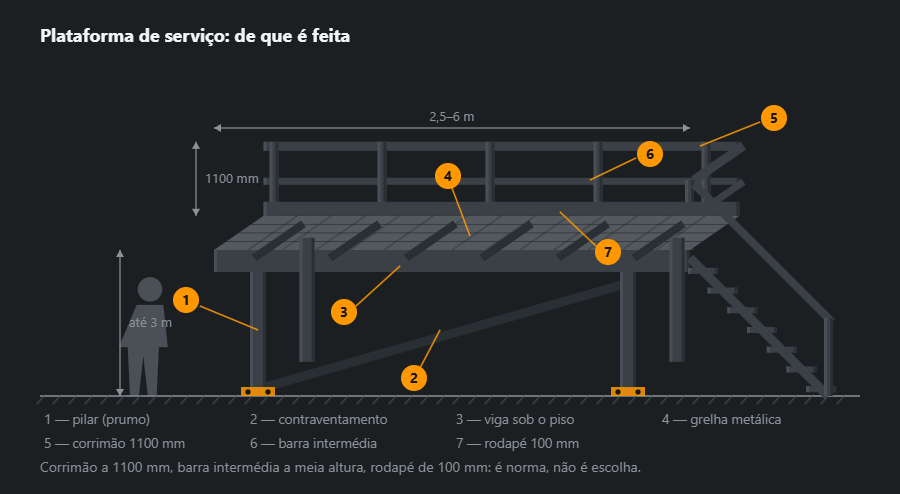

Plataforma de serviço em projecção oblíqua: pilares contraventados, vigas com grelha metálica, guarda completa e escada lateral
O contraventamento entre pilares parece dispensável exactamente até ao primeiro passo dado na plataforma: sem ele o pórtico dobra no seu plano.

Descarregar o esquema: SVG · PNG

A altura não a dá o conforto, dá-a aquilo a que é preciso chegar. Mede-se do ponto de trabalho para baixo: a zona cómoda para as mãos vai de 700 a 1600 mm acima do piso. Daí saem os dois a três metros em que assenta a maioria das plataformas de serviço.

Publicidade

Onde se põem

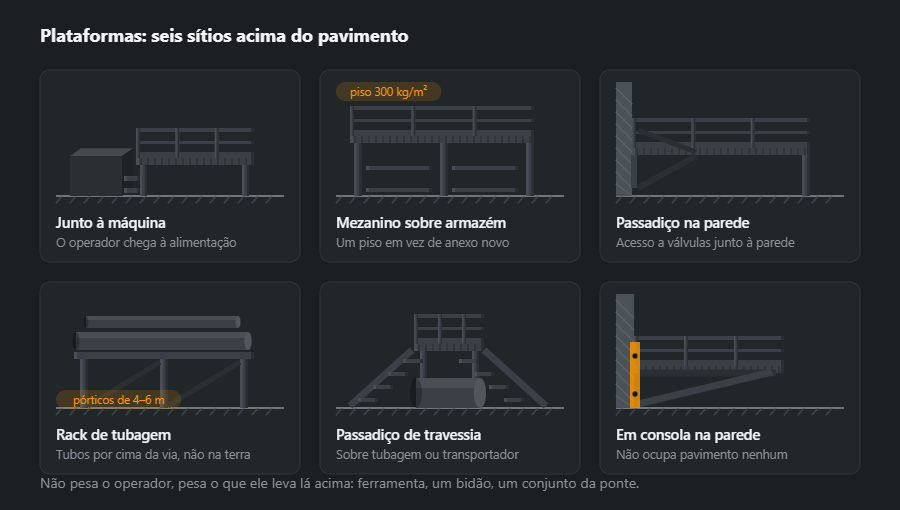

Seis plataformas em pontos diferentes da nave: junto à máquina, mezanino sobre o armazém, passadiço ao longo da parede, rack de tubagem, passadiço de travessia sobre um tubo e plataforma em consola
Seis sítios. A plataforma em consola não ocupa pavimento nenhum, mas exige uma parede capaz de receber o momento e não só o peso.

Descarregar o esquema: SVG · PNG

A plataforma junto à máquina é a mais frequente e a mais simples: dois ou três degraus e um piso a 600–900 mm. O mezanino sobre o armazém já é uma construção: suporta armazenagem e não uma pessoa, por isso a carga calcula-se à parte e o acesso faz-se por escada de lanço, porque por ali se transporta.

O rack de tubagem distingue-se da plataforma por nele não se andar: leva tubos, e o que conta não é o piso mas o afastamento dos pórticos, quatro a seis metros para diâmetros correntes. O passadiço de travessia são dois lanços e um patamar entre eles; põe-se onde o tubo não se pode transpor nem contornar.

Pisos

O piso decide duas coisas ao mesmo tempo: o que cai por ele abaixo e quanta altura come. A grelha deixa passar água, sujidade e luz — por baixo fica seco, mas tudo o que se deixa cair vai parar ao pavimento. A chapa cheia não deixa passar nada, mas a água fica em cima e é preciso lavá-la.

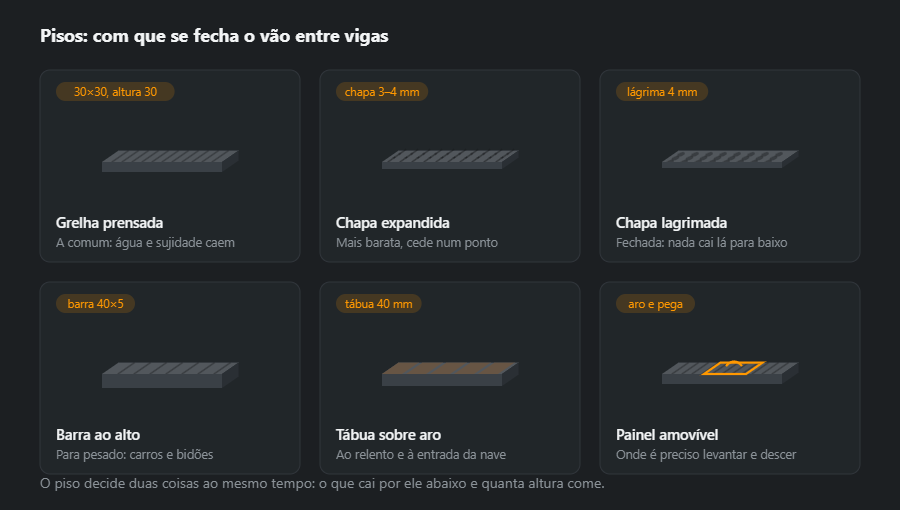

Seis pisos mostrados como peça em projecção oblíqua com o topo ao lado: grelha prensada, chapa expandida, chapa lagrimada, barra ao alto, tábua sobre aro de aço e painel amovível com aro e pega
Seis pisos. A altura do piso sai do pé-direito livre sob a plataforma — onde por baixo se circula, são centímetros decisivos.

Descarregar o esquema: SVG · PNG

A chapa expandida custa cerca de metade da grelha prensada, e é aí que acabam as suas virtudes: sob carga pontual — o pé de um escadote, o canto de uma caixa — amolga e não volta atrás. Para carros e bidões usa-se barra ao alto, que é também a mais pesada.

Guardas segundo a norma

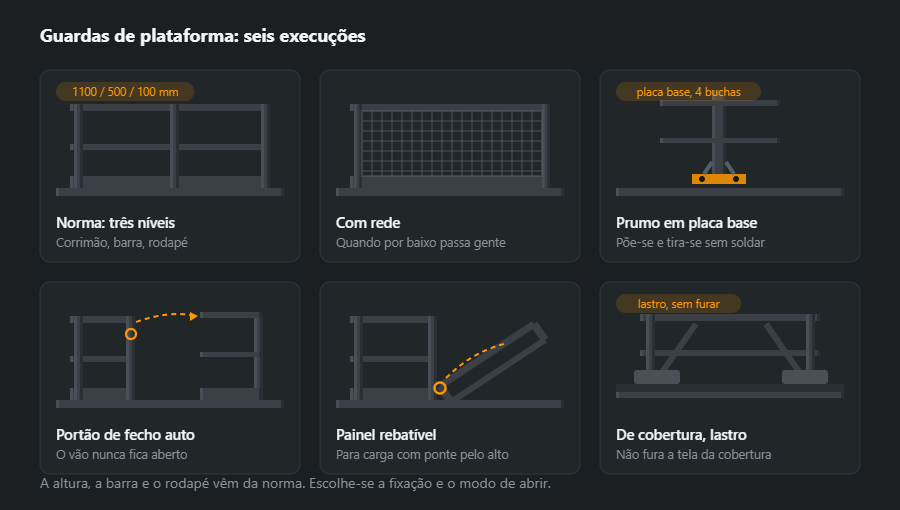

Seis execuções de guarda industrial: corrimão com barra intermédia e rodapé, com rede, prumo em placa base chumbada, portão de fecho automático, painel rebatível e guarda de cobertura com lastro
Seis execuções. A norma é a mesma para todas; escolhe-se a fixação e o modo como a guarda abre.

Descarregar o esquema: SVG · PNG

As medidas não se discutem: corrimão a 1100 mm, barra a meia altura, rodapé de 100 mm. Discute-se o resto. O prumo em placa base põe-se e tira-se sem soldar — o que conta onde a plataforma é transportada ou mudada de sítio. O soldado é mais barato e mais rígido, mas prende a plataforma ao lugar para sempre.

O vão na guarda é o seu ponto mais perigoso. Uma corrente amovível não é guarda: tira-se e não volta a pôr-se. As soluções correctas são duas — portão de fecho automático e painel rebatível com trinco na posição levantada; ambos regressam sozinhos ao estado fechado.

Escadas e passadiços

O ângulo decide o que fazem as mãos. Até 45° a pessoa sobe de frente e leva o que quiser. Entre 45 e 75° — já é uma escada de degraus segundo a EN ISO 14122-3 — uma mão fica sempre no corrimão. A escada vertical (75–90°, EN ISO 14122-4) sobe-se de frente para os degraus e só de mãos vazias — ou seja, a ferramenta tem de ser içada à parte.

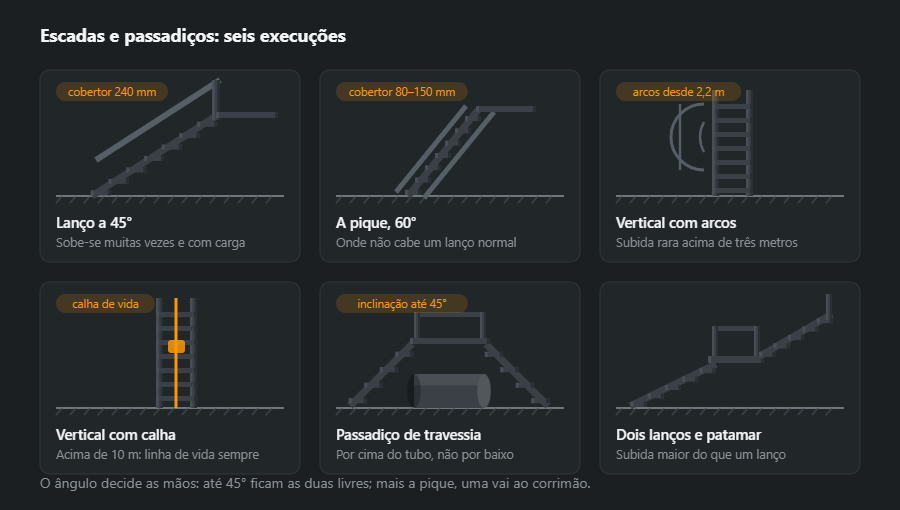

Seis escadas industriais: lanço a 45 graus, a pique a 60, vertical com arcos, vertical com calha de linha de vida, passadiço de travessia sobre um tubo e dois lanços com patamar
Seis execuções. A escada vertical vai onde se sobe raramente, não onde não coube um lanço inclinado.

Descarregar o esquema: SVG · PNG

Os arcos são obrigatórios em escada vertical acima de três metros, e acima de dez já não chegam: aí monta-se calha de linha de vida com cursor. Os arcos, ao contrário do que se supõe, não seguram quem cai — impedem-no de ganhar velocidade e de sair para fora, mas não reduzem a altura da queda.

Que perfis e porquê

Uma plataforma é uma estrutura resistente, por isso as secções abaixo mostram como costumam ser escolhidas, não são um resultado fechado. Vigas, pilares, ancoragens e ligações são calculados pelo projectista para a carga e o vão reais, e antes da entrada em serviço a plataforma é inspeccionada por um técnico habilitado. A serralharia fabrica o que está no desenho.

  • Pilares — tubo quadrado 100×100×4, 11,7 kg/m, ou HEA 100, 16,7 kg/m, em mezaninos altos e carregados. O perfil fechado resiste melhor à encurvadura nas duas direcções e pinta-se com mais facilidade.
  • Vigas principais — UPN 160, 18,8 kg/m, ou IPE 160, 15,8 kg/m. O UPN tem as costas planas para fora: é aí que se aparafusam os prumos do guarda-corpos e o rodapé.
  • Travessas — UPN 100, 10,6 kg/m, com afastamento ajustado à grelha; quanto mais afastadas, mais alta a barra portante.
  • Contraventamentos — cantoneira L 50×50×5, 3,77 kg/m, em cruz ou como escora do pilar à viga.
  • Guarda-corpos — corrimão e prumos em tubo 42,4×3,2, 3,09 kg/m, travessa intermédia em tubo 33,7×3,2, 2,41 kg/m. O tubo redondo deste diâmetro assenta bem na mão; o quadrado não.

Os pesos de outras medidas estão nas calculadoras de perfis I, perfis U e tubos estruturais. Ao escolher entre um UPN e um IPE da mesma altura, lembre-se de que a flecha depende da rigidez, não do peso: em vãos maiores a viga é muitas vezes aumentada não por resistência, mas porque o piso começa a vibrar debaixo dos pés.

Ligações e soldaduras

Uma plataforma tem três tipos de ligação, cada um com a sua lógica.

  • Pilar — chapa de base — chapa soldada ao pilar com cordão de ângulo em todo o contorno, ancoragens no pavimento. Por aqui passa toda a carga vertical e o momento dos contraventamentos, por isso a espessura do cordão sai do cálculo, não da espessura da parede.
  • Viga — pilar — chapas de topo ou cantoneiras soldadas na oficina e aparafusadas em obra. A plataforma aparafusada chega em volumes, passa por uma porta e pode mudar de sítio; a soldada no local, não.
  • Guarda-corpos — prumo à flange ou à viga com cordão contínuo à volta, travessas ao prumo, rodapé com soldadura descontínua.

Com parede de 4 mm o limite superior 0,7·t é 2,8 mm, abaixo de a3 — a menor soldadura resistente segundo a NP EN 1993-1-8 —, por isso o cordão faz-se a3. A uma espessura a3 corresponde um cateto z ≈ 4,2 mm e cerca de 0,078 kg de metal depositado por metro; a4 já é z ≈ 5,7 mm e 0,138 kg/m, quase o dobro de fio. As medidas confirmam-se na calculadora de soldadura de ângulo.

A grelha de uma plataforma galvanizada não se solda: fixa-se às vigas com grampos, quatro por painel. Soldar sobre zinco queima o revestimento, e os grampos permitem levantar um painel quando é preciso chegar à máquina por cima.

Ordem de fabrico e montagem

  1. Levantamento no local — altura do ponto de trabalho, obstáculos no pavimento, instalações por cima, sentido de acesso.
  2. Projecto e cálculo — sobrecarga de utilização, malha de pilares, secções, ancoragens; desenho de fabrico com lista de peças.
  3. Corte e furação — os furos dos parafusos fazem-se antes de pintar ou galvanizar, nunca depois.
  4. Soldadura de conjuntos — pilares com chapa de base, vigas com chapa de topo, painéis de guarda-corpos na mesa com gabarito.
  5. Protecção — galvanização ou pintura na oficina.
  6. Montagem — pilares sobre as ancoragens, nivelamento com calços, vigas aparafusadas, contraventamentos e só depois grelha e guarda-corpos.
  7. Recepção — cotas do guarda-corpos, aperto de parafusos e ancoragens, fecho da cancela; retoque do revestimento nas ligações de obra.

Protecção contra a corrosão

Numa nave seca basta pintar a plataforma: primário e acabamento duram anos, porque nada a molha. Outra coisa é junto a uma zona de lavagem, numa unidade alimentar, ao ar livre ou sobre um tanque de processo — aí escolhe-se a galvanização por imersão a quente. Os perfis fechados que vão a galvanizar precisam de furos de respiro e escoamento em cada extremidade, senão a galvanizadora não aceita a peça: o ar preso no banho rebenta o tubo. Os furos entram logo no desenho. Os parafusos de uma plataforma galvanizada também são galvanizados, e cada ponto cortado ou soldado depois é limpo e coberto com zinco a frio.

Erros típicos

  • Sem contraventamento — o pórtico sem diagonais aguenta até alguém subir; o primeiro passo põe-no a oscilar ao longo das vigas.
  • Guarda-corpos soldado à grelha — a grelha não aguenta o empurrão horizontal; o prumo tem de assentar numa viga.
  • Corrente em vez de cancela — ao fim de uma semana fica aberta.
  • Furos feitos depois de galvanizar — aço nu em cada furo, e a ferrugem aparece por baixo das anilhas após o primeiro inverno.
  • Viga «a olho» — pode resistir, mas o piso cede e vibra porque a viga é demasiado flexível para esse vão.

Como calcular o material: plataforma de 3×2 m

Plataforma de manutenção de 3×2 m a 2,5 m de altura: quatro pilares, duas vigas principais de 3 m, quatro travessas de 2 m, dois contraventamentos, guarda-corpos em três lados (7 m de corrimão e 7 m de travessa intermédia no total) e oito prumos de 1,1 m. Sem escada, grelha nem chapas de base. As secções são indicativas — mostram como se conta o material, não substituem o cálculo.

ElementoPerfilComprimento, mQt.kg/mkg
Pilar100×100×42,50411,7117,0
Viga principalUPN 1603,00218,8112,8
TravessaUPN 1002,00410,684,8
ContraventamentoL 50×50×53,2023,7724,1
Corrimão42,4×3,27,0013,0921,6
Travessa intermédia33,7×3,27,0012,4116,9
Prumo42,4×3,21,1083,0927,2
Total404,4
Com margem 5 %425

Dá 404 kg líquidos e 425 kg com margem, cerca de 71 kg de aço por metro quadrado de plataforma com a margem de 5 % (líquidos, cerca de 67 kg/m²). Mais de três quartos do peso são pilares e vigas; o guarda-corpos, embora seja o que mais se vê, é leve. A grelha acresce — o peso por metro quadrado vem na ficha do fabricante para a malha e a altura de barra escolhidas. A calculadora da lista de materiais recalcula tudo, escada incluída, e o plano de corte encaixa-o em barras comerciais.

A seguir

Sobre escadas e guardas em habitação, e não em nave, há um artigo próprio: escadas e guardas. A estrutura dentro da qual a plataforma assenta está em estruturas e pavilhões. As estantes e os carrinhos do armazém sob o mezanino estão em armazém e movimentação. De que se compõe o preço e quanto demora, em como encomendar.

Perguntas frequentes

Que altura tem de ter a guarda de uma plataforma?

1100 mm do piso ao topo do corrimão, barra intermédia a meia altura e rodapé de 100 mm no bordo do piso. Não é preferência da oficina, é exigência da EN ISO 14122-3, a norma pela qual a plataforma é recebida. O rodapé não protege a pessoa, protege o que lhe cai da mão: sem ele a chave sai pelo bordo fora.

Que carga se considera para o piso?

No mínimo o que fixa a NP EN ISO 14122-2: 2 kN/m² distribuídos (cerca de 200 kg/m²) e 1,5 kN numa área de 200×200 mm. Uma plataforma de serviço comum costuma calcular-se para 300 kg/m², e isso já contempla duas pessoas com ferramenta. Não conta o peso do homem, conta o do que ele leva lá acima: um bidão, um conjunto da ponte rolante, uma caixa de ferramentas. Se é isso que se espera, a carga é definida à parte — e então não muda o piso, mudam as vigas por baixo.

Porque é melhor uma escada de lanço do que uma vertical?

Pelas mãos. Até 45° sobe-se de frente, com as duas mãos livres, e pode levar-se uma caixa. Acima de 45° uma mão fica sempre no corrimão, e a vertical sobe-se de frente para os degraus e só de mãos vazias. Por isso a vertical vai onde se sobe raramente, não onde faltou espaço.

É possível montar uma plataforma sem furar o pavimento?

É, se apoiar no próprio equipamento ou numa parede. Ao pavimento fixa-se não pelo peso, mas contra o derrube: uma plataforma alta e estreita sem buchas baloiça a cada passo. As guardas de cobertura fazem-se sobre lastro pela mesma razão — ali não se pode furar, e a estabilidade vem da massa.

Com que perfis se solda uma plataforma de manutenção?

O habitual: pilares em tubo quadrado 100×100×4 ou HEA, vigas principais em UPN ou IPE, travessas num UPN mais pequeno, corrimão em tubo 42,4×3,2 e contraventamentos em cantoneira. O tamanho exacto da viga resulta do cálculo para a carga e o vão dados, não de uma tabela: a plataforma é uma estrutura resistente e é dimensionada por um projectista.

Quanto pesa uma plataforma de aço de 3×2 m?

No exemplo desta página — quatro pilares de 2,5 m, vigas UPN e guarda-corpos em tubo em três lados — a estrutura de aço fica perto de 400 kg líquidos e pouco mais de 420 kg com margem, cerca de 70 kg por metro quadrado. A grelha soma-se à parte, segundo a ficha do fabricante.
