C’est ici que commence la structure calculée. Un carport ou une clôture peuvent se faire selon une solution standard ; un portique de 18 m de portée, non — la neige, le vent et la stabilité sont tous dimensionnés. Cet article ne remplace pas ce calcul. Il explique ce qu’il faut discuter avec la personne qui le fait.
Ossature, contreventement et bardage
L’ossature d’un hangar est une file de portiques identiques espacés de 4 à 6 m, des pannes entre eux, un contreventement, et le bardage sur les pannes. Le portique reprend la charge verticale et le vent en travers du bâtiment ; le contreventement le tient dans le sens longitudinal.
Le contreventement coûte peu et se raye en premier : sur un plan, il ressemble à une fine cornière facultative. En réalité, c’est la seule chose qui empêche les portiques de se coucher dans le sens de la longueur — comme des dominos, qui ne tiennent debout que tant que quelque chose les retient.

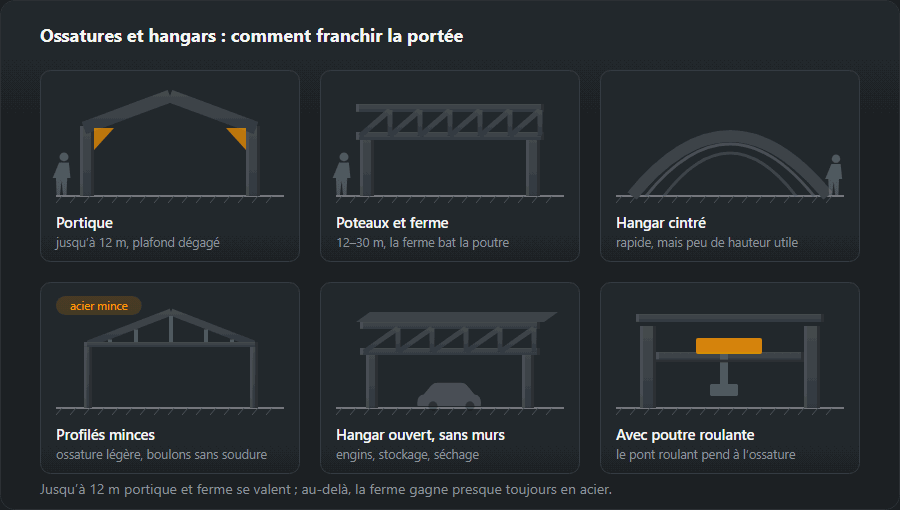

Comment franchir la portée
- Portique — jusqu’à 12 m ; un plafond dégagé sans ferme, ce qui compte dans un atelier avec des réseaux suspendus.
- Poteaux avec ferme — 12 à 30 m ; à portée égale, une ferme est une fois et demie à deux fois plus légère qu’une poutre.
- Hangar en arc — rapide et peu cher, mais presque aucune hauteur utile près des murs.
- Profilés légers formés à froid — une ossature légère boulonnée ; presque pas de soudage sur chantier.
- Hangar ouvert à auvent — machines, stockage en vrac, séchage ; la moitié du coût d’un bâtiment fermé.
- Avec poutre de roulement — le pont roulant s’appuie sur l’ossature, pas sur les murs ; étudié séparément.
Bardage et isolation
Un hangar froid est bardé de tôle profilée sur les pannes — de quoi se protéger des intempéries et du vent. Un hangar chauffé est réalisé en panneaux sandwich : ils apportent l’isolation d’usine et se posent en une seule couche, sans pare-vapeur ni liteaux sur chantier.
La solution intermédiaire — « de la tôle pour l’instant, on isolera plus tard » — est à éviter. Isoler par l’intérieur contre de l’acier froid sans véritable pare-vapeur met la condensation dans l’épaisseur de la paroi, et cela se voit un an ou deux plus tard sous forme de coulures de rouille aux joints.
Bâtiment à ossature métallique : de quoi se compose le squelette

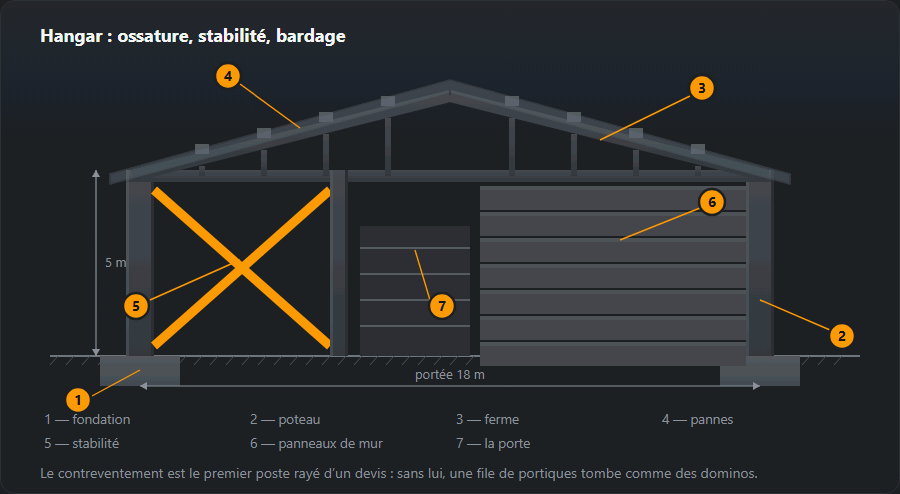

« Ossature métallique » signifie que tout ce qui porte est en acier, tandis que les murs et la toiture ne font que fermer. Chaque élément du squelette a un rôle et une ligne dans le métré :
- Poteaux — descendent la charge jusqu’aux fondations et reprennent la flexion due au vent ; ils reposent sur des platines de pied boulonnées sur des tiges d’ancrage dans les massifs.
- Arbalétriers ou fermes — franchissent la largeur ; avec les poteaux, ils forment le portique.
- Pannes — poutres de toiture entre les portiques qui portent le bardage.
- Lisses de bardage — éléments horizontaux de paroi sur lesquels sont fixés les bacs ou les panneaux.
- Contreventement — croix en toiture et dans les murs qui tiennent la file de portiques dans le sens longitudinal.
- Massifs avec tiges d’ancrage — positionnées avec un gabarit, car un boulon décalé d’un centimètre ne retrouvera pas le trou de la platine.
Contrairement à un bâtiment en arc ou sous tente, un bâtiment à ossature métallique permet d’adosser des rayonnages directement au mur, de percer une porte dans n’importe quelle travée et de s’agrandir d’un portique supplémentaire sans toucher aux existants.
Quels profilés, et pourquoi
Les poteaux utilisent des profilés à larges ailes HEA et HEB : un poteau peut flamber dans les deux sens, et les larges ailes lui donnent aussi de la raideur latéralement. Les arbalétriers utilisent des IPE, car une poutre en flexion travaille surtout dans un plan et un profilé étroit et haut donne la meilleure capacité par kilogramme. Masses d’après les tableaux :
- HEA 200 — 42,3 kg/m, HEB 200 — 61,3 kg/m : poteaux ;
- IPE 240 — 30,7 kg/m, IPE 300 — 42,2 kg/m : arbalétriers des portiques ;
- IPE 120 — 10,4 kg/m ou tube 120×60×4 — 10,5 kg/m : pannes et lisses de bardage ;
- tube 100×100×5 — 14,4 kg/m et 60×60×3 — 5,19 kg/m : membrures et diagonales de ferme ;
- cornière L 50×50×5 — 3,77 kg/m : contreventement.
À portée égale, une ferme est une fois et demie à deux fois plus légère qu’une poutre, mais elle compte des dizaines d’assemblages à ajuster et à souder — c’est pourquoi un portique à âme pleine l’emporte en général jusqu’à 12 m et une ferme au-delà. Vérifiez la masse de n’importe quel profilé dans le calculateur de masse des poutres en acier.
Assemblages et soudures : ce qui se soude en atelier et se boulonne sur chantier
La règle est simple : souder en atelier, boulonner sur chantier. Une platine d’about est soudée sur l’arbalétrier, une platine de pied et des raidisseurs sur le poteau, et le portique est assemblé sur chantier avec des boulons. Une soudure d’atelier est faite en bonne position, à l’abri et avec contrôle ; une soudure en hauteur, par vent et par pluie, ne l’est pas.
Les dimensions des soudures viennent de la note de calcul, mais les limites se lisent dans le profilé lui-même. L’âme d’un IPE 300 fait 7,1 mm, donc la limite haute raisonnable pour une soudure d’angle est 0,7·7,1 ≈ 5,0 mm ; une soudure d’angle a4 a un côté z ≈ 5,7 mm et 0,138 kg de métal déposé par mètre, a5 — 0,216 kg. Au-delà d’une gorge d’environ 6 mm, la soudure se fait en plusieurs passes. Les assemblages de ferme suivent la même limite basse que partout : une soudure d’angle porteuse pas plus petite que a3 et pas plus courte que 30 mm. Le calculateur de soudure d’angle convertit a ↔ z.
Ordre de fabrication et de montage
- Étude — charges de neige et de vent pour le site, profilés, assemblages, plans d’atelier et nomenclature de l’acier.
- Fondations — massifs avec tiges d’ancrage positionnées avec un gabarit ; les tiges sont contrôlées avant le coulage, car ensuite seule la platine peut être corrigée.
- Fabrication — découpe, perçage, soudage des platines d’about et de pied, peinture en atelier.
- Première travée — le montage commence par deux portiques reliés par le contreventement et les pannes : cette travée tient les autres comme une colonne vertébrale.
- Portiques suivants — ajoutés à la travée contreventée et reliés par des pannes ; les boulons ne sont serrés à fond qu’après l’aplomb.
- Calage au mortier — sous les platines de pied une fois le portique d’aplomb.
- Bardage — toiture, murs, solins ; seulement ensuite les portes et les réseaux.
Protection contre la corrosion
L’ossature d’un bâtiment sec et chauffé est généralement peinte en usine : primaire et émail ou thermolaquage (3 à 5 et 7 à 10 ans avant les premières traces de rouille en extérieur). Les bâtiments non chauffés, agricoles et ceux qui abritent des machines dégageant de la vapeur ou des engrais reçoivent une galvanisation à chaud (plus de 25 ans), qui protège aussi l’intérieur des profils creux. Les boulons, écrous et rondelles ont besoin d’une protection au moins aussi bonne que la structure : un boulon noir dans un assemblage galvanisé rouille le premier.
Erreurs typiques
- Contreventement rayé du métré — chaque portique tient dans son propre plan, mais la file se couche dans le sens longitudinal.
- Tiges d’ancrage positionnées à l’œil — la platine ne tombe pas sur les boulons, et les trous sont agrandis au chalumeau sur chantier.
- Un pont roulant ajouté sans vérification — les poutres de roulement changent le fonctionnement du portique et ajoutent des efforts horizontaux.
- Soudage sur chantier au lieu de boulons — une soudure en mauvaise position et sans contrôle dans l’assemblage le plus chargé.
- Isoler à l’intérieur d’un bardage froid — condensation dans la paroi et coulures de rouille au bout d’un an ou deux.
Comment calculer les matériaux : un bâtiment de 12×24 m
Un bâtiment de 12 m de portée et 24 m de longueur : cinq portiques espacés de 6 m, poteaux de 5 m de haut, toiture à deux pentes avec arbalétriers de 6,1 m, six pannes par versant dans chaque travée, trois rangées de lisses de bardage sur les longs pans, contreventement en croix dans deux travées. C’est un exemple de calcul de masse, pas une étude — les profilés pour un site donné sont choisis par un ingénieur.
| Élément | Profilé | Longueur, m | Qté | kg/m | kg |
|---|---|---|---|---|---|
| Poteau | HEA 200 | 5,00 | 10 | 42,3 | 2115,0 |
| Arbalétrier | IPE 300 | 6,10 | 10 | 42,2 | 2574,2 |
| Panne | IPE 120 | 6,00 | 48 | 10,4 | 2995,2 |
| Contreventement | L 50×50×5 | 8,50 | 8 | 3,77 | 256,4 |
| Lisse de bardage | 100×50×4 | 6,00 | 24 | 8,59 | 1237,0 |
| Total | 9177,7 | ||||
| Avec 5 % de marge | 9637 | ||||
Cela donne 9178 kg net et 9637 kg avec majoration, soit environ 33 kg d’acier par mètre carré de plancher. L’élément le plus lourd se révèle ne pas être les portiques mais les pannes — c’est pourquoi l’entraxe des portiques et le type de panne se comparent sur l’ensemble de la structure. Ajoutez vos propres éléments, goussets et boulons dans le calculateur de nomenclature, et laissez le plan de débit des barres répartir les pannes et lisses de 6 m dans des barres de 12 m : deux pièces de 6000 mm ne tiennent pas dans une barre de 12 000 mm avec un trait de coupe de 3 mm, donc la panne est dessinée de quelques millimètres plus courte.
Pour aller plus loin
Un bâtiment plus petit du même genre, pour une ou deux voitures, est un garage ou abri : les mêmes questions de bardage et de ventilation, sans le calcul. La porte se choisit selon l’ouverture — voir portails et portillons. Le prix, le délai et le revêtement sont dans comment se passe une commande.
Questions fréquentes
Portique ou ferme ?
Jusqu’à 12 m, les deux se valent : un portique donne un plafond dégagé sans ferme en dessous, une ferme consomme moins d’acier. Au-delà de 12 m, la ferme l’emporte presque à chaque fois, car sa hauteur peut augmenter sans que le poids augmente, alors qu’une poutre doit grossir sur toute sa section.
À quoi sert le contreventement ?
Un portique reprend la charge dans son propre plan, mais dans le sens longitudinal du bâtiment il ne reprend rien. Le contreventement — les barres en croix entre les portiques — empêche la file de se coucher dans le sens de la longueur. C’est la première chose qu’on raye d’un devis, au motif qu’il « ne porte rien », et c’est exactement ainsi qu’arrive l’effondrement d’une file de portiques.
Peut-on accrocher un pont roulant à un portique existant ?
Seulement si le portique a été conçu pour cela. Les poutres de roulement reposent sur des consoles fixées aux poteaux, et tout le fonctionnement du portique change : s’ajoute un effort horizontal dû au freinage du chariot. Ajouter un pont roulant à un portique terminé sans recalcul est exclu.
Qu’est-ce qui coûte le moins, un hangar en arc ou un portique ?
L’arc coûte moins cher et va plus vite, mais il y a peu de hauteur utile près des murs : on ne peut pas y adosser de rayonnages. Pour du stockage, c’est souvent décisif ; les portiques droits servent donc au stockage et l’arc aux machines et au séchage.
Qu’est-ce qu’un bâtiment à ossature métallique ?
Un bâtiment dont les charges sont reprises par une ossature en acier — une file de portiques ou de poteaux avec fermes, pannes, lisses de bardage et contreventement — tandis que les murs et la toiture en bacs ou en panneaux sandwich ne font que fermer et s’accrochent à l’ossature. C’est pourquoi le bardage peut être remplacé et le bâtiment agrandi par des travées supplémentaires. L’ossature est un ouvrage dimensionné : profilés, contreventement et fondations viennent de la note de calcul de l’ingénieur.
Combien d’acier faut-il pour un bâtiment de 12×24 m ?
Dans l’exemple de cette page — un portique de 12 m, cinq portiques espacés de 6 m, poteaux HEA 200, arbalétriers IPE 300, pannes IPE 120, contreventement et lisses de bardage — on arrive à environ 9,2 t net et environ 9,6 t avec majoration, soit à peu près 33 kg d’acier par m² de plancher. Le chiffre varie avec la neige, le vent, la hauteur et les ponts roulants : c’est un exemple de calcul, pas un devis.
Quel entraxe de portiques utilise-t-on dans un bâtiment métallique ?
En général 4 à 6 m. Un entraxe plus grand signifie moins de portiques et de fondations, mais des pannes et des lisses plus lourdes, qui doivent franchir la distance entre les portiques. L’entraxe définitif est choisi par l’ingénieur en comparant la masse de toute la structure, pas celle d’un seul portique.
