جدول أوزان القطاعات الفولاذية

كتلة المتر وأبعاد القطاعات المدرفلة في مكان واحد: كمرات IPE وINP وHEA وHEB، وقطاعات UPN وUPE، وزوايا متساوية الساقين وغير متساوية. والقيم اسمية حسب المواصفات المذكورة فوق كلّ جدول.

أكثر القطاعات استعمالًا

القطاع	الكتلة، kg/m	قضيب 6 m، kg	قضيب 12 m، kg
L 40×40×4	2.42	14.5	29.0
L 50×50×5	3.77	22.6	45.2
L 60×60×6	5.42	32.5	65.0
L 80×80×8	9.63	57.8	115.6
UPN 80	8.64	51.8	103.7
UPN 100	10.6	63.6	127.2
UPN 140	16.0	96.0	192.0
UPN 200	25.3	151.8	303.6
IPE 100	8.10	48.6	97.2
IPE 140	12.9	77.4	154.8
IPE 160	15.8	94.8	189.6
IPE 200	22.4	134.4	268.8
IPE 240	30.7	184.2	368.4
IPE 300	42.2	253.2	506.4
HEA 160	30.4	182.4	364.8
HEA 200	42.3	253.8	507.6
HEB 160	42.6	255.6	511.2
HEB 200	61.3	367.8	735.6
HEB 240	83.2	499.2	998.4
HEB 300	117	702.0	1404.0

الكمرات

كمرات IPE — EN 10365

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
IPE 80	80	46	3.8	5.2	6	7.64
IPE 100	100	55	4.1	5.7	8.1	10.3
IPE 120	120	64	4.4	6.3	10.4	13.2
IPE 140	140	73	4.7	6.9	12.9	16.4
IPE 160	160	82	5	7.4	15.8	20.1
IPE 180	180	91	5.3	8	18.8	23.9
IPE 200	200	100	5.6	8.5	22.4	28.5
IPE 220	220	110	5.9	9.2	26.2	33.4
IPE 240	240	120	6.2	9.8	30.7	39.1
IPE 270	270	135	6.6	10.2	36.1	45.9
IPE 300	300	150	7.1	10.7	42.2	53.8
IPE 330	330	160	7.5	11.5	49.1	62.6
IPE 360	360	170	8	12.7	57.1	72.7
IPE 400	400	180	8.6	13.5	66.3	84.5
IPE 450	450	190	9.4	14.6	77.6	98.8
IPE 500	500	200	10.2	16	90.7	116
IPE 550	550	210	11.1	17.2	106	134
IPE 600	600	220	12	19	122	156

كمرات INP (شفة مائلة) — DIN 1025-1

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
INP 80	80	42	3.9	5.9	5.94	7.57
INP 100	100	50	4.5	6.8	8.34	10.6
INP 120	120	58	5.1	7.7	11.1	14.2
INP 140	140	66	5.7	8.6	14.3	18.3
INP 160	160	74	6.3	9.5	17.9	22.8
INP 180	180	82	6.9	10.4	21.9	27.9
INP 200	200	90	7.5	11.3	26.2	33.4
INP 220	220	98	8.1	12.2	31.1	39.5
INP 240	240	106	8.7	13.1	36.2	46.1
INP 260	260	113	9.4	14.1	41.9	53.3
INP 280	280	119	10.1	15.2	47.9	61
INP 300	300	125	10.8	16.2	54.2	69

كمرات HEA — EN 10365

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
HEA 100	96	100	5	8	16.7	21.2
HEA 120	114	120	5	8	19.9	25.3
HEA 140	133	140	5.5	8.5	24.7	31.4
HEA 160	152	160	6	9	30.4	38.8
HEA 180	171	180	6	9.5	35.5	45.3
HEA 200	190	200	6.5	10	42.3	53.8
HEA 220	210	220	7	11	50.5	64.3
HEA 240	230	240	7.5	12	60.3	76.8
HEA 260	250	260	7.5	12.5	68.2	86.8
HEA 280	270	280	8	13	76.4	97.3
HEA 300	290	300	8.5	14	88.3	112
HEA 320	310	300	9	15.5	97.6	124
HEA 340	330	300	9.5	16.5	105	133
HEA 360	350	300	10	17.5	112	143
HEA 400	390	300	11	19	125	159
HEA 450	440	300	11.5	21	140	178
HEA 500	490	300	12	23	155	198
HEA 550	540	300	12.5	24	166	212
HEA 600	590	300	13	25	178	226

كمرات HEB — EN 10365

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
HEB 100	100	100	6	10	20.4	26
HEB 120	120	120	6.5	11	26.7	34
HEB 140	140	140	7	12	33.7	43
HEB 160	160	160	8	13	42.6	54.3
HEB 180	180	180	8.5	14	51.2	65.3
HEB 200	200	200	9	15	61.3	78.1
HEB 220	220	220	9.5	16	71.5	91
HEB 240	240	240	10	17	83.2	106
HEB 260	260	260	10	17.5	93	118
HEB 280	280	280	10.5	18	103	131
HEB 300	300	300	11	19	117	149
HEB 320	320	300	11.5	20.5	127	161
HEB 340	340	300	12	21.5	134	171
HEB 360	360	300	12.5	22.5	142	181
HEB 400	400	300	13.5	24	155	198
HEB 450	450	300	14	26	171	218
HEB 500	500	300	14.5	28	187	239
HEB 550	550	300	15	29	199	254
HEB 600	600	300	15.5	30	212	270

قطاعات U

قطاعات UPN — DIN 1026-1

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
UPN 50	50	38	5	7	5.59	7.12
UPN 65	65	42	5.5	7.5	7.09	9.03
UPN 80	80	45	6	8	8.64	11
UPN 100	100	50	6	8.5	10.6	13.5
UPN 120	120	55	7	9	13.4	17
UPN 140	140	60	7	10	16	20.4
UPN 160	160	65	7.5	10.5	18.8	24
UPN 180	180	70	8	11	22	28
UPN 200	200	75	8.5	11.5	25.3	32.2
UPN 220	220	80	9	12.5	29.4	37.4
UPN 240	240	85	9.5	13	33.2	42.3
UPN 260	260	90	10	14	37.9	48.3
UPN 280	280	95	10	15	41.8	53.3
UPN 300	300	100	10	16	46.2	58.8
UPN 320	320	100	14	17.5	59.5	75.8
UPN 350	350	100	14	16	60.6	77.3
UPN 400	400	110	14	18	71.8	91.5

قطاعات UPE — DIN 1026-2

القطاع	h، mm	b، mm	s، mm	t، mm	الكتلة، kg/m	A، cm²
UPE 80	80	50	4	7	7.9	10
UPE 100	100	55	4.5	7.5	9.82	12.5
UPE 120	120	60	5	8	12.1	15.4
UPE 140	140	65	5	9	14.5	18.4
UPE 160	160	70	5.5	9.5	17	21.7
UPE 180	180	75	5.5	10.5	19.7	25.1
UPE 200	200	80	6	11	22.8	29
UPE 220	220	85	6.5	12	26.6	33.9
UPE 240	240	90	7	12.5	30.2	38.5
UPE 270	270	95	7.5	13.5	35.2	44.8
UPE 300	300	100	9.5	15	44.4	56.6
UPE 330	330	105	11	16	53.2	67.8
UPE 360	360	110	12	17	61.2	78
UPE 400	400	115	13.5	18	72.2	92

الزوايا

زوايا متساوية الساقين — EN 10056-1

القطاع	a، mm	b، mm	t، mm	الكتلة، kg/m	A، cm²
L 20×20×3	20	20	3	0.88	1.12
L 25×25×3	25	25	3	1.12	1.42
L 25×25×4	25	25	4	1.45	1.85
L 30×30×3	30	30	3	1.36	1.74
L 30×30×4	30	30	4	1.78	2.27
L 35×35×4	35	35	4	2.09	2.67
L 40×40×4	40	40	4	2.42	3.08
L 40×40×5	40	40	5	2.97	3.79
L 45×45×5	45	45	5	3.38	4.3
L 50×50×5	50	50	5	3.77	4.8
L 50×50×6	50	50	6	4.47	5.69
L 60×60×6	60	60	6	5.42	6.91
L 60×60×8	60	60	8	7.09	9.03
L 70×70×7	70	70	7	7.38	9.4
L 80×80×8	80	80	8	9.63	12.3
L 90×90×9	90	90	9	12.2	15.5
L 100×100×10	100	100	10	15	19.2
L 100×100×12	100	100	12	17.8	22.7
L 120×120×12	120	120	12	21.6	27.5
L 150×150×15	150	150	15	33.8	43
L 200×200×20	200	200	20	59.9	76.3

زوايا غير متساوية الساقين — EN 10056-1

القطاع	a، mm	b، mm	t، mm	الكتلة، kg/m	A، cm²
L 40×20×4	40	20	4	1.77	2.26
L 50×30×5	50	30	5	2.96	3.78
L 60×40×5	60	40	5	3.79	4.79
L 60×40×6	60	40	6	4.46	5.68
L 65×50×5	65	50	5	4.35	5.54
L 70×50×6	70	50	6	5.41	6.89
L 75×50×7	75	50	7	6.48	8.3
L 80×40×6	80	40	6	5.41	6.89
L 80×60×7	80	60	7	7.36	9.38
L 100×50×8	100	50	8	8.97	11.4
L 100×65×8	100	65	8	9.94	12.7
L 100×75×8	100	75	8	10.6	13.5
L 120×80×8	120	80	8	12.2	15.5
L 150×90×10	150	90	10	18.2	23.2
L 150×100×10	150	100	10	19	24.2
L 200×100×10	200	100	10	23	29.2

الرموز في الجداول

h — ارتفاع القطاع، وb — عرض الشفة، وs — سماكة العصب، وt — سماكة الشفة (وفي الزاوية هي ببساطة سماكة الساق)، وA — مساحة المقطع. وجميع الأبعاد بالمليمتر، والكتلة بالكيلوغرام للمتر، والمساحة بالسنتيمتر المربّع.

هذا سورتمنت أوروبي

القطاعات IPE وINP وHEA وHEB وUPN وUPE هي المتوفّرة في مستودعات الاتحاد الأوروبي. أمّا قطاعات W وS وC وL حسب ASTM A6، وهي شائعة في دول الخليج إلى جانب الأوروبية، فتؤلّف سلسلة أخرى بنسب مختلفة، وتطابق الأرقام في التسمية لا يجعل قطاعين قابلين للتبادل: ولتلك تُستعمل جداول AISC.

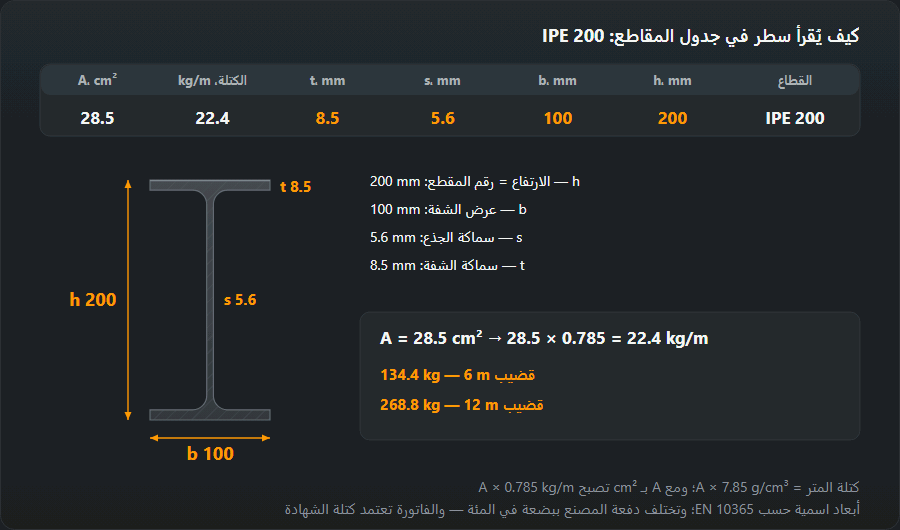

كيف يُقرأ هذا الجدول

رقم القطاع هو ارتفاعه بالمليمتر في الغالب الأعمّ — لكنّ ثمّة استثناءات يسهل الوقوع فيها. فارتفاع HEA 200 هو 190 mm وارتفاع HEA 300 هو 290 mm؛ ولا يتساوى الارتفاع مع الرقم إلّا في HEB. وفي الزاوية يكون الرقم طول الساق لا ارتفاعًا، ويُذكر دائمًا مع السماكة: فـ«زاوية 50» بلا الرقم الثالث لا تحدّد شيئًا، لأنّ 50×50×5 تزن 3.77 kg/m و50×50×6 تزن 4.47.

ومساحة المقطع A تنفع في موضعين: عند التحقّق من الإجهادات، وعند تقدير مقدار اللحام اللازم كي تنقل الوصلة ما ينقله القطاع نفسه. والقاعدة التقريبية: ينبغي أن يكون مجموع مقاطع لحامات الزاوية في العقدة من رتبة مقطع العنصر الموصول.

من أين تأتي كتلة القطاع

كتلة المتر هي مساحة المقطع مضروبة في الكثافة: m = A · ρ، وعند A بـ cm² وρ = 7.85 g/cm³ تصير m = A · 0.785 كيلوغرامًا للمتر. وللتحقّق على IPE 200: 28.5 × 0.785 = 22.4 kg/m — وهو ما يقوله الجدول.

والعكس لا يصحّ. فحساب المساحة «من الأبعاد»، بوصفها مجموع مستطيلات العصب والشفتين، يعطي نتيجة أقلّ ببضعة بالمئة، لأنّه يُغفل أنصاف أقطار التدوير عند انتقال العصب إلى الشفة، ويُغفل في INP وUPN ميل الشفة أيضًا. ولهذا تُقرأ كتلة القطاع المدرفل ولا تُحسب — ولهذا تأخذ حاسبات هذا القسم قيمها من هنا بالذات.

حاسبات مبنية على هذه الجداول

وزن الكمرات — IPE وINP وHEA وHEB
وزن قطاعات U — UPN وUPE
وزن الزوايا — متساوية وغير متساوية الساقين
وزن الأنبوب والقطاع المجوّف
وزن اللوح ووزن الألومنيوم

أسئلة متكرّرة

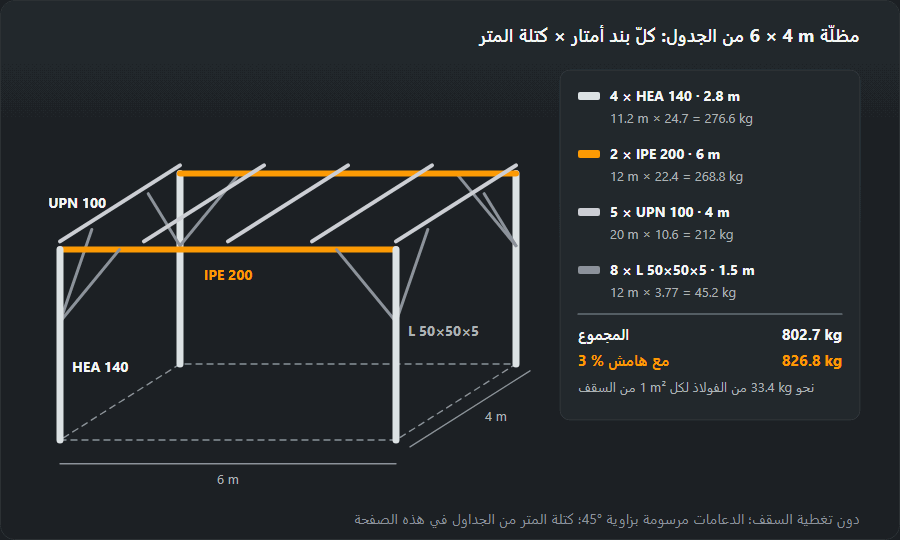

كيف أستخرج كتلة إنشاء من الجدول بسرعة؟

تُجمع أمتار كلّ قطاع وتُضرب في كتلة متره. مثال: إطار من 24 m زاوية 50×50×5 (3.77 kg/m) و18 m قطاع UPN 100 (10.6 kg/m) يزن 24 × 3.77 + 18 × 10.6 = 281 kg. ويُضاف إلى ذلك 2–3 % للّحامات وألواح العقد والهدر.

ما الفرق بين الكتلة الاسمية وكتلة الشهادة؟

الاسمية تنتج من الأبعاد التي تعطيها المواصفة. أمّا الفعلية فتقع ضمن تفاوتات الدرفلة (EN 10034 للكمرات، وEN 10279 لقطاعات U، وEN 10056-2 للزوايا) وتختلف عادةً بنسبة 1–4 %. ويحتسب المستودع على كتلة الشهادة أو على الدفعة الموزونة — أمّا الجدول فللتصميم والتقدير الأوّلي.

من أين آخذ كتلة قطاع غير موجود في الجدول؟

للمنتجات ذات المقطع المنتظم — اللوح والشريحة والقضيب والأنبوب والقطاع المجوّف — تنتج الكتلة من معادلة، وتعطيها حاسبة وزن المعدن. أمّا القطاعات المدرفلة من خارج المواصفة الأوروبية، مثل W وS الأمريكية أو قطاعات GOST القديمة، فتحتاج كتالوج المنتِج: والتحويل «حسب الأبعاد» يخطئ ببضعة بالمئة.
