Calculadora de peso do alumínio
Chapa, barra chata, varão, tubo e perfil tubular em ligas de alumínio. A calculadora abre já em alumínio — basta escolher a forma e indicar as medidas.
Resposta curta

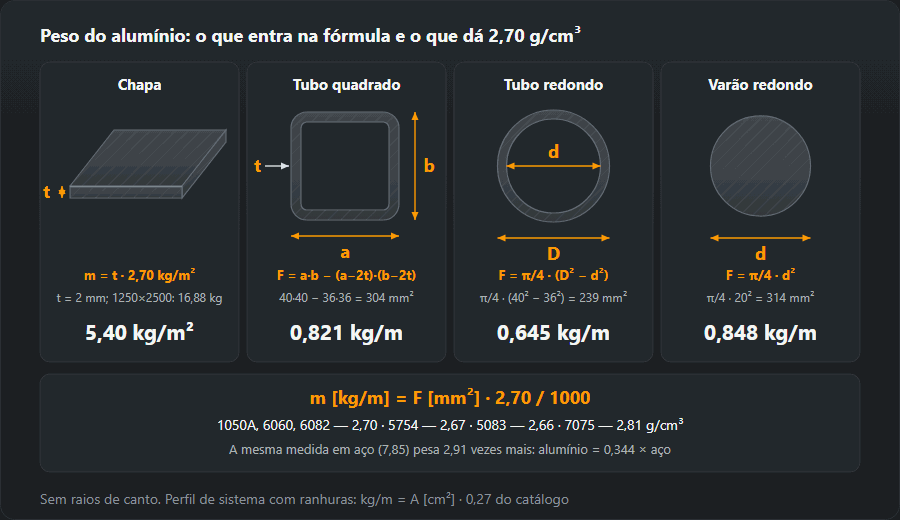

A massa por metro quadrado de chapa de alumínio é a espessura em
milímetros vezes 2,70 kg. Para perfis e barras vale a mesma fórmula
do aço, só que com a outra massa volúmica: m = F · 2,70 / 1000
quilogramas por metro com uma área de secção F em mm².
Massa volúmica das ligas de alumínio
| Liga | Utilização típica | ρ, g/cm³ | 1 m² × 1 mm |
|---|---|---|---|
| 1050A | Alumínio técnico, chapa, revestimentos | 2,70 | 2,70 kg |
| 3003 | Chapa estampada, permutadores de calor | 2,73 | 2,73 kg |
| 5083 | Estruturas soldadas, depósitos, cascos | 2,66 | 2,66 kg |
| 5754 | Chapa estrutural, resistência à corrosão | 2,67 | 2,67 kg |
| 6060 | Perfis extrudidos, estruturas leves | 2,70 | 2,70 kg |
| 6082 | Perfis e placas estruturais, maior resistência | 2,70 | 2,70 kg |
| 7075 | Aeronáutica, peças solicitadas, não soldável | 2,81 | 2,81 kg |
Massa da chapa de alumínio
| Espessura, mm | 1 m², kg | 1000×2000, kg | 1250×2500, kg | Aço da mesma espessura, kg/m² |
|---|---|---|---|---|
| 0,5 | 1,35 | 2,7 | 4,2 | 3,9 |
| 0,8 | 2,16 | 4,3 | 6,8 | 6,3 |
| 1,0 | 2,70 | 5,4 | 8,4 | 7,9 |
| 1,5 | 4,05 | 8,1 | 12,7 | 11,8 |
| 2,0 | 5,40 | 10,8 | 16,9 | 15,7 |
| 3,0 | 8,10 | 16,2 | 25,3 | 23,6 |
| 4,0 | 10,80 | 21,6 | 33,8 | 31,4 |
| 5,0 | 13,50 | 27,0 | 42,2 | 39,3 |
| 6,0 | 16,20 | 32,4 | 50,6 | 47,1 |
| 8,0 | 21,60 | 43,2 | 67,5 | 62,8 |
| 10 | 27,00 | 54,0 | 84,4 | 78,5 |
| 12 | 32,40 | 64,8 | 101,3 | 94,2 |
| 15 | 40,50 | 81,0 | 126,6 | 117,8 |
| 20 | 54,00 | 108,0 | 168,8 | 157,0 |

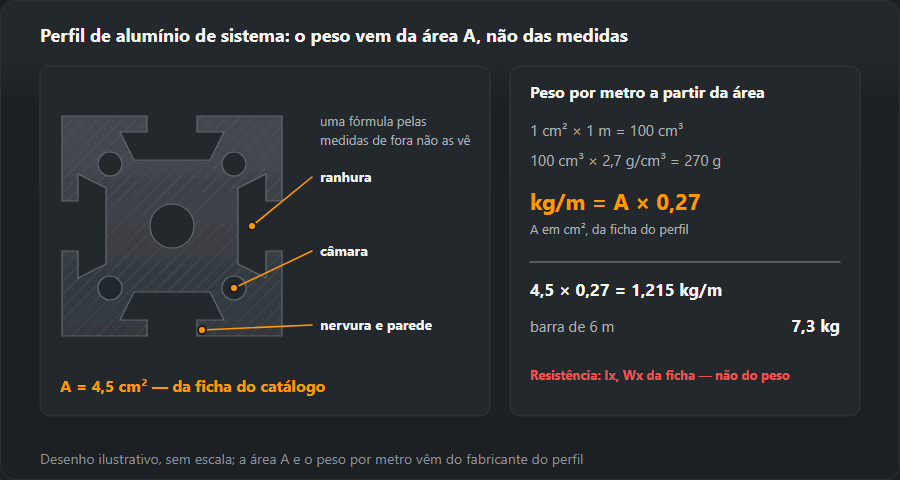

Os perfis estruturais de alumínio são extrudidos e não laminados, e cada fabricante tem o seu próprio catálogo de formas com a massa por metro indicada. Aqui não há equivalente de uma tabela IPE ou UPN para onde remeter — a massa de um perfil vem da ficha do fornecedor. A calculadora acima resolve tubo, barra chata, varão e perfil tubular, ou seja, formas de secção regular.
Porque é que menos massa não significa trabalho mais fácil
O alumínio pesa 2,9 vezes menos do que o aço, mas solda-se de maneira completamente diferente, e a leveza engana. Três coisas mudam logo à partida:
A condutividade térmica é cerca de quatro vezes a do aço. O calor sai do banho de imediato, pelo que ao arrancar é precisa mais corrente do que em aço da mesma espessura — e quanto mais dura a soldadura, mais a peça aquece e mais a corrente tem de descer. É o contrário dos hábitos ganhos no aço.
A camada de óxido Al₂O₃ funde por volta dos 2050 °C, enquanto o alumínio por baixo funde a 660 °C. Sem tirar o óxido com uma escova de aço inoxidável e sem o partir com o arco (corrente alterna em TIG, eléctrodo positivo em MIG) o cordão sai com inclusões sejam quais forem os parâmetros.
A ausência de mudança de cor antes de fundir: o alumínio não fica rubro e não avisa que vai ceder. Distinguir «ainda frio» de «já perfurado» aprende-se com a prática e não a olhar para a cor.
Todo o procedimento está em soldar alumínio; a massa dos produtos de aço, na calculadora de peso do metal e na calculadora de peso de chapa.
Perguntas frequentes
Quanto pesa a chapa de alumínio de 2 mm por metro quadrado?
5,4 kg. A regra é a mesma do aço, só muda o multiplicador: a massa por metro quadrado é a espessura em milímetros vezes 2,70 kg.
Quantas vezes o alumínio é mais leve do que o aço?
2,9 vezes, com a mesma secção: 2,70 contra 7,85 g/cm³. Com a mesma capacidade de carga a diferença é menor, porque uma estrutura de alumínio precisa de mais secção — na prática a poupança de massa fica à volta de metade, não de dois terços.
A massa volúmica depende da liga?
Pouco. A 1050A (alumínio técnico) tem 2,70 g/cm³, a 6060 e a 6082 têm 2,70, a 5754 tem 2,67, a 5083 tem 2,66 e a 7075 com zinco tem 2,81. Entre a liga estrutural mais leve e a mais pesada vão cerca de 5 %, portanto para um orçamento chega 2,70; para a massa exacta de uma estrutura grande convém tomar o valor da liga concreta.
Actualizado:
