Greutate tablă striată
Tabla striată nu se calculează cu formula simplă „grosime × 7,85”: striurile adaugă ≈ 5,7–10,4 % la masă, iar înălțimea și pasul lor depind de uzină. De aceea calculatorul și tabelele de mai jos iau masa pe metru pătrat din tabelele furnizorilor — pentru tabla de oțel tip lacrimă după EN 10363 (fost DIN 59220) și pentru tabla striată de aluminiu quintet și duet.
Răspuns scurt
Tabla striată de oțel tip lacrimă de 3 mm cântărește circa 26 kg/m², cea de 5 mm — 42 kg/m²: striurile adaugă ≈ 5,7–10,4 % la tabla netedă. O foaie 1250×2500×3 are circa 81 kg. Tabla striată de aluminiu 2/3,5 (quintet) are 5,6–5,8 kg/m², foaia 1250×2500 — 17,5–18,1 kg. Tabelele complete sunt mai jos.
Tablă striată de oțel tip lacrimă: kg/m² și greutatea foilor
| Grosimea bazei, mm | Striată, kg/m² | Netedă, kg/m² | Striurile adaugă, % | Foaie 1000×2000, kg | Foaie 1250×2500, kg | Foaie 1500×3000, kg |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Două tabele independente ale furnizorilor se potrivesc până la 1 kg/m²; o a treia sursă, o listă de prețuri cu masa foii 1000×2000, dă 26,5 / 34,5 / 42,5 / 50,5 / 66,5 kg/m² pentru 3–8 mm. Diferența e rotunjire, nu altă tablă. Tabla zincată e mai grea cu stratul de zinc.
Tablă striată de aluminiu: quintet și duet
| Notare t/T, mm | Model | kg/m² | Foaie 1000×2000, kg | Foaie 1250×2500, kg | Foaie 1500×3000, kg |
|---|---|---|---|---|---|
| 1,5/2 | duet | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | quintet (5 striuri) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | quintet (5 striuri) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | quintet (5 striuri) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | quintet (5 striuri) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | quintet (5 striuri) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Aici datele diferă mai mult decât la oțel: pentru același 3/4,5, trei fișe de produs dau 8,4, 8,7 și 9,2 kg/m². De aceea tabelul și calculatorul arată un interval. Pentru ofertă ia limita de sus, iar masa exactă — din fișa furnizorului tău. Tabla striată de aluminiu e de obicei din aliajul 5754 (AlMg3), mai rar 1050A.
Cum iei în calcul striurile într-un calculator obișnuit
Calculatorul general de greutate a tablei calculează doar tabla netedă. Ca să incluzi striurile, introdu o grosime echivalentă — masa din tabel împărțită la 7,85 (la aluminiu, la 2,70):
- striată de 3 mm: 26 / 7,85 = 3,31 mm;
- striată de 5 mm: 42 / 7,85 = 5,35 mm;
- striată de 8 mm: 67 / 7,85 = 8,54 mm;
- aluminiu 2/3,5: 5,8 / 2,70 = 2,15 mm.
Introducerea grosimii măsurate peste striuri e cea mai frecventă greșeală — umflă masa cu zeci de procente. Tabla netedă de aluminiu e tratată pe pagina tablă de aluminiu.
Unde se folosește
Tabla striată de oțel merge la podeste, trepte de scară, capace de canal și podele de remorcă, cea de aluminiu — la cutii, praguri și placări de dubă. La trepte adaugă masa tablei la greutatea proprie a construcției, iar calculul de rezistență lasă-l proiectantului. Masa întregului cadru o calculează calculatorul de greutate a metalelor, alte metale — calculatorul de greutate a cuprului și secțiunea de calculatoare.
Întrebări frecvente
Cât cântărește tabla striată de 3 mm?
Tabla de oțel cu striuri tip lacrimă după EN 10363 — circa 26 kg/m², cu 10 % mai mult decât tabla netedă de 3 mm (23,55 kg/m²). O foaie 1000×2000 are 52 kg, 1250×2500 — 81 kg, 1500×3000 — 117 kg.
Cât cântărește tabla striată de 5 mm?
Circa 42 kg/m²: foaia 1000×2000 are 84 kg, 1250×2500 — 131 kg, 1500×3000 — 189 kg. Tabla netedă de 5 mm are 39,25 kg/m², deci striurile adaugă 7 %.

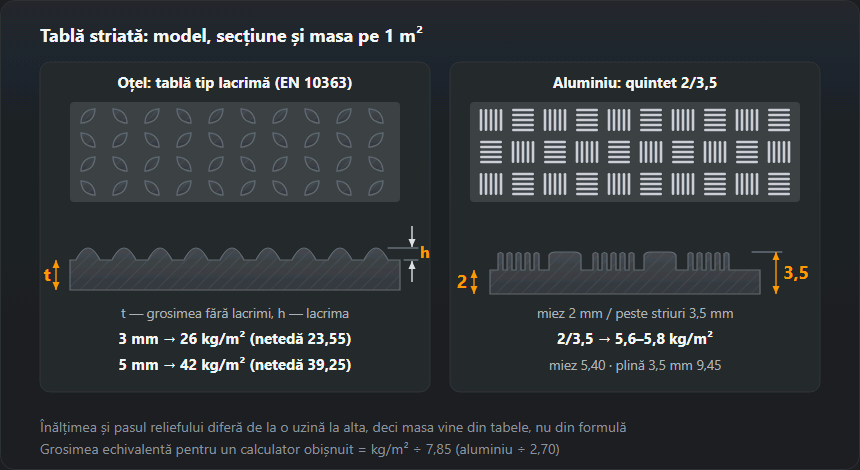

Ce înseamnă 2/3,5 la tabla striată de aluminiu?
Prima cifră e grosimea bazei fără striuri, a doua — grosimea măsurată peste striuri. Masa e între cele două limite, dar aproape de cea de jos: pentru 2/3,5 furnizorii dau 5,6–5,8 kg/m², față de 5,40 kg/m² pentru baza singură și 9,45 kg/m² pentru tabla plină de 3,5 mm.
Grosimea tablei striate se dă cu sau fără striuri?
Fără. Tabla striată de oțel se notează cu grosimea bazei, iar striurile ies deasupra ei. De aceea tabla „striată de 4 mm” are 34 kg/m², cât o tablă netedă de 4,3 mm — nu cât una groasă cât măsoară peste striuri.
De ce greutatea de la depozit diferă de tabel?
Tabelele dau masa teoretică, iar tabla laminată la cald are toleranță de grosime în ambele sensuri. Foaia reală poate fi cu câteva procente mai ușoară sau mai grea — la comanda pe greutate lasă o rezervă.
