وزن الصاج المضلّع
لا يُحسب الصاج المضلّع بالمعادلة البسيطة «السُّمك × 7.85»: فالنقش يضيف نحو 5.7–10.4 % إلى الكتلة، وارتفاعه وخطوته يختلفان من مصنع إلى آخر. ولذلك تأخذ الحاسبة والجداول أدناه كتلة المتر المربّع من جداول الموزّعين: للصاج الفولاذي بنقش الدموع وفق EN 10363 (سابقًا DIN 59220)، ولألواح الألمنيوم المضلّعة الخماسية والثنائية.
الجواب المختصر
يزن الصاج الفولاذي بنقش الدموع بسُمك 3 mm نحو 26 kg/m²، وبسُمك 5 mm نحو 42 kg/m²: فالنقش يضيف نحو 5.7–10.4 % إلى اللوح الأملس. ولوح 1250×2500×3 يزن نحو 81 kg. أمّا لوح الألمنيوم المضلّع الخماسي 2/3.5 فيزن 5.6–5.8 kg/m²، ولوح 1250×2500 منه 17.5–18.1 kg. والجداول الكاملة أدناه.
الصاج الفولاذي بنقش الدموع: kg/m² وكتل الألواح
| سُمك القاعدة، mm | المضلّع، kg/m² | الأملس، kg/m² | زيادة النقش، % | لوح 1000×2000، kg | لوح 1250×2500، kg | لوح 1500×3000، kg |
|---|---|---|---|---|---|---|
| 3 | 26 | 23.55 | +10.4 | 52 | 81.3 | 117 |
| 4 | 34 | 31.40 | +8.3 | 68 | 106.3 | 153 |
| 5 | 42 | 39.25 | +7.0 | 84 | 131.3 | 189 |
| 6 | 51 | 47.10 | +8.3 | 102 | 159.4 | 230 |
| 8 | 67 | 62.80 | +6.7 | 134 | 209.4 | 302 |
| 10 | 83 | 78.50 | +5.7 | 166 | 259.4 | 374 |
يتطابق جدولان مستقلّان لموزّعين في حدود 1 kg/m²؛ ومصدر ثالث، وهو قائمة أسعار تذكر كتلة اللوح 1000×2000، يعطي 26.5 / 34.5 / 42.5 / 50.5 / 66.5 kg/m² للسُّمك من 3 إلى 8 mm. والفرق تقريب، لا لوح مختلف. أمّا الصاج المجلفن فأثقل بمقدار طبقة الزنك.
لوح الألمنيوم المضلّع: خماسي وثنائي
| التسمية t/T، mm | النقش | kg/m² | لوح 1000×2000، kg | لوح 1250×2500، kg | لوح 1500×3000، kg |
|---|---|---|---|---|---|
| 1.5/2 | ثنائي (Duett) | 4.3–4.8 | 8.6–9.6 | 13.4–15.0 | 19.3–21.6 |
| 2/3.5 | خماسي (Quintett) | 5.6–5.8 | 11.2–11.6 | 17.5–18.1 | 25.2–26.1 |
| 2.5/4 | خماسي (Quintett) | 7.3–7.8 | 14.6–15.6 | 22.8–24.4 | 32.9–35.1 |
| 3/4.5 | خماسي (Quintett) | 8.4–9.2 | 16.8–18.4 | 26.3–28.7 | 37.8–41.4 |
| 3.5/5 | خماسي (Quintett) | 10.6–11.0 | 21.2–22.0 | 33.1–34.4 | 47.7–49.5 |
| 5/6.5 | خماسي (Quintett) | 13.8–14.7 | 27.6–29.4 | 43.1–45.9 | 62.1–66.1 |
هنا تتباعد البيانات أكثر من الفولاذ: فللتسمية نفسها 3/4.5 تذكر ثلاث بطاقات منتج 8.4 و8.7 و9.2 kg/m². ولذلك يعرض الجدول والحاسبة نطاقًا. خذ الحدّ الأعلى للتسعير، والكتلة الدقيقة من بطاقة مورّدك. ولوح الألمنيوم المضلّع غالبًا من السبيكة 5754 (AlMg3)، وأقلّ من ذلك من 1050A.
كيف تحسب النقش في حاسبة عادية
تحسب حاسبة وزن الألواح العامّة اللوح الأملس فقط. ولإدخال النقش في الحساب أدخل فيها سُمكًا مكافئًا: الكتلة من الجدول مقسومة على 7.85 (وعلى 2.70 للألمنيوم):
- المضلّع 3 mm: 26 / 7.85 = 3.31 mm؛
- المضلّع 5 mm: 42 / 7.85 = 5.35 mm؛
- المضلّع 8 mm: 67 / 7.85 = 8.54 mm؛
- الألمنيوم 2/3.5: 5.8 / 2.70 = 2.15 mm.
إدخال السُّمك المقيس فوق النقش هو الخطأ الأكثر شيوعًا، ويضخّم الكتلة بعشرات في المئة. واللوح الأملس من الألمنيوم مشروح في صفحة لوح الألمنيوم.
أين يُستخدم
يُستخدم الصاج الفولاذي المضلّع في المنصّات ودرجات السلالم وأغطية القنوات وأرضيات المقطورات، ولوح الألمنيوم المضلّع في صناديق العدّة والعتبات وتكسية العربات. وفي درجات السلالم أضف كتلة الصاج إلى الوزن الذاتي للمنشأة، واترك حساب قدرة التحمّل للمهندس الإنشائي. وكتلة الهيكل كلّه تحسبها حاسبة وزن المعادن، والمعادن الأخرى حاسبة وزن النحاس وقسم الحاسبات.
أسئلة متكرّرة
كم يزن الصاج المضلّع بسُمك 3 mm؟
الصاج الفولاذي بنقش الدموع وفق EN 10363 يزن نحو 26 kg/m²، أي أكثر بنحو 10 % من اللوح الأملس 3 mm (23.55 kg/m²). فاللوح 1000×2000 يزن 52 kg، و1250×2500 يزن 81 kg، و1500×3000 يزن 117 kg.
كم يزن الصاج المضلّع بسُمك 5 mm؟
نحو 42 kg/m²: اللوح 1000×2000 يزن 84 kg، و1250×2500 يزن 131 kg، و1500×3000 يزن 189 kg. واللوح الأملس 5 mm يزن 39.25 kg/m²، فالنقش يضيف 7 %.
ماذا تعني التسمية 2/3.5 في لوح الألمنيوم المضلّع؟

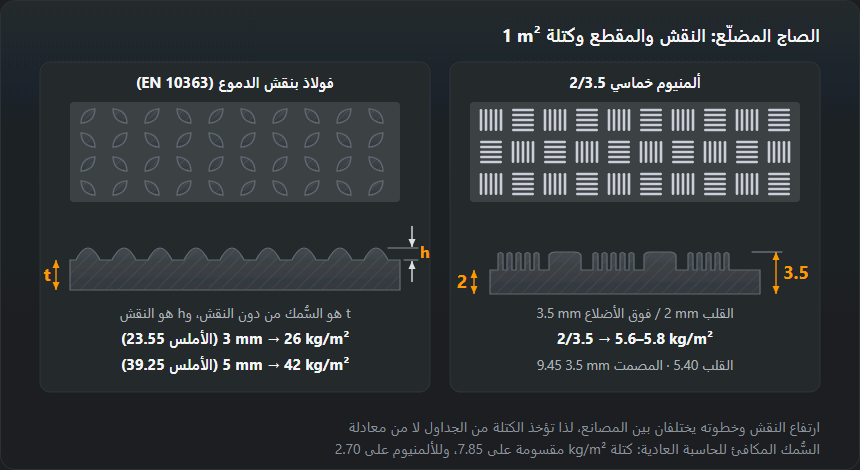

الرقم الأول سُمك القاعدة من دون النتوءات، والثاني السُّمك مقيسًا فوق النتوءات. والكتلة بين الحدّين لكنها قريبة من الأدنى: للتسمية 2/3.5 يذكر المورّدون 5.6–5.8 kg/m²، مقابل 5.40 kg/m² للقاعدة وحدها و9.45 kg/m² للوح مصمت بسُمك 3.5 mm.
هل يُذكر سُمك الصاج المضلّع مع النقش أم من دونه؟
من دونه. يُسمّى الصاج الفولاذي المضلّع بسُمك القاعدة، والدموع تبرز فوقها. ولذلك يزن «المضلّع 4 mm» نحو 34 kg/m²، كاللوح الأملس 4.3 mm، لا كلوح بسُمك القياس فوق الدموع.
لماذا يختلف وزن المستودع عن الجدول؟
تعطي الجداول كتلة نظرية، أمّا اللوح المدرفَل على الساخن فله سماحية في السُّمك بالاتّجاهين. فقد يكون اللوح الحقيقي أخفّ أو أثقل ببضعة في المئة، فإذا طلبت بالوزن فاترك هامشًا.
