Peso de la chapa lagrimada
La chapa lagrimada no se calcula con la simple fórmula «espesor × 7,85»: el relieve añade ≈ 5,7–10,4 % de masa, y su altura y paso dependen de la laminadora. Por eso la calculadora y las tablas de abajo toman la masa por metro cuadrado de las tablas de almacenistas: para la chapa lagrimada de acero según EN 10363 (antes DIN 59220) y para la chapa de damero de aluminio quintet y duet.
Respuesta corta
La chapa lagrimada de acero de 3 mm pesa unos 26 kg/m² y la de 5 mm, 42 kg/m²: la lágrima añade ≈ 5,7–10,4 % a la chapa lisa. Una hoja de 1250×2500×3 pesa unos 81 kg. La de aluminio de damero 2/3,5 (quintet) pesa 5,6–5,8 kg/m², y la hoja de 1250×2500, 17,5–18,1 kg. Las tablas completas están abajo.
Chapa lagrimada de acero: kg/m² y peso de las hojas
| Espesor base, mm | Lagrimada, kg/m² | Lisa, kg/m² | La lágrima suma, % | Hoja 1000×2000, kg | Hoja 1250×2500, kg | Hoja 1500×3000, kg |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Dos tablas independientes de almacenistas coinciden con una diferencia máxima de 1 kg/m²; una tercera fuente, una tarifa con la masa de la hoja de 1000×2000, da 26,5 / 34,5 / 42,5 / 50,5 / 66,5 kg/m² para 3–8 mm. La diferencia es de redondeo, no otra chapa. La chapa galvanizada pesa más por la capa de zinc.
Chapa de damero de aluminio: quintet y duet
| Designación t/T, mm | Dibujo | kg/m² | Hoja 1000×2000, kg | Hoja 1250×2500, kg | Hoja 1500×3000, kg |
|---|---|---|---|---|---|
| 1,5/2 | duet (2 barras) | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | quintet (5 barras) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | quintet (5 barras) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | quintet (5 barras) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | quintet (5 barras) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | quintet (5 barras) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Aquí los datos discrepan más que en el acero: para el mismo 3/4,5, tres fichas de producto dan 8,4, 8,7 y 9,2 kg/m². Por eso la tabla y la calculadora muestran un intervalo. Para presupuestar toma el límite superior, y la masa exacta, de la ficha de tu proveedor. La chapa de damero de aluminio suele ser 5754 (AlMg3), y con menos frecuencia 1050A.
Cómo tener en cuenta el relieve en una calculadora normal
La calculadora general de peso de chapa solo calcula chapa lisa. Para incluir el relieve, introduce un espesor equivalente: la masa de la tabla dividida entre 7,85 (en aluminio, entre 2,70):
- lagrimada de 3 mm: 26 / 7,85 = 3,31 mm;
- lagrimada de 5 mm: 42 / 7,85 = 5,35 mm;
- lagrimada de 8 mm: 67 / 7,85 = 8,54 mm;
- aluminio 2/3,5: 5,8 / 2,70 = 2,15 mm.
Meter el espesor medido sobre el relieve es el error más frecuente: infla la masa decenas de por ciento. La chapa lisa de aluminio se trata en la página peso de la chapa de aluminio.
Dónde se usa
La chapa lagrimada de acero va en plataformas, peldaños de escalera, tapas de arqueta y suelos de remolque; la de damero de aluminio, en cajas de herramientas, umbrales y forrado de furgonetas. En los peldaños suma la masa de la chapa al peso propio de la estructura y deja el cálculo resistente al proyectista. La masa de todo el bastidor la da la calculadora de peso de metales; otros metales, la calculadora de peso del cobre y la sección de calculadoras.
Preguntas frecuentes
¿Cuánto pesa la chapa lagrimada de 3 mm?
Unos 26 kg/m², un 10 % más que la chapa lisa de 3 mm (23,55 kg/m²). Una hoja de 1000×2000 pesa 52 kg, una de 1250×2500, 81 kg, y una de 1500×3000, 117 kg.
¿Cuánto pesa la chapa lagrimada de 5 mm?
Unos 42 kg/m²: la hoja de 1000×2000 pesa 84 kg, la de 1250×2500, 131 kg, y la de 1500×3000, 189 kg. La chapa lisa de 5 mm pesa 39,25 kg/m², así que la lágrima añade un 7 %.
¿Qué significa 2/3,5 en la chapa de damero de aluminio?

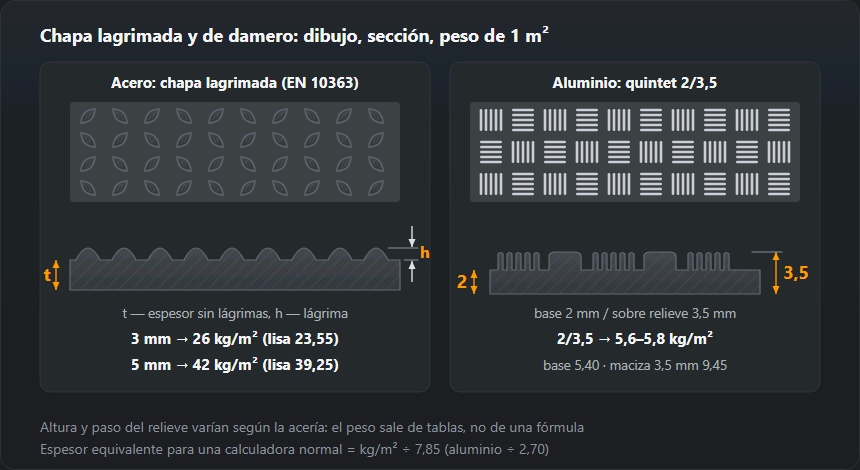

La primera cifra es el espesor base sin el relieve; la segunda, el espesor medido sobre el relieve. La masa queda entre los dos límites, pero cerca del inferior: para 2/3,5 los proveedores dan 5,6–5,8 kg/m², frente a 5,40 kg/m² de la base sola y 9,45 kg/m² de una chapa maciza de 3,5 mm.
¿El espesor de la chapa lagrimada se da con lágrima o sin ella?
Sin ella. La chapa lagrimada de acero se designa por su espesor base, y las lágrimas sobresalen por encima. Por eso la «lagrimada de 4 mm» pesa 34 kg/m², como una lisa de 4,3 mm, y no como una chapa tan gruesa como lo medido sobre las lágrimas.
¿Por qué el peso del almacén no coincide con la tabla?
Las tablas dan la masa teórica, y la chapa laminada en caliente tiene tolerancia de espesor en los dos sentidos. La hoja real puede pesar unos pocos por ciento más o menos: si pides por peso, deja margen.
