Вес рифлёного листа

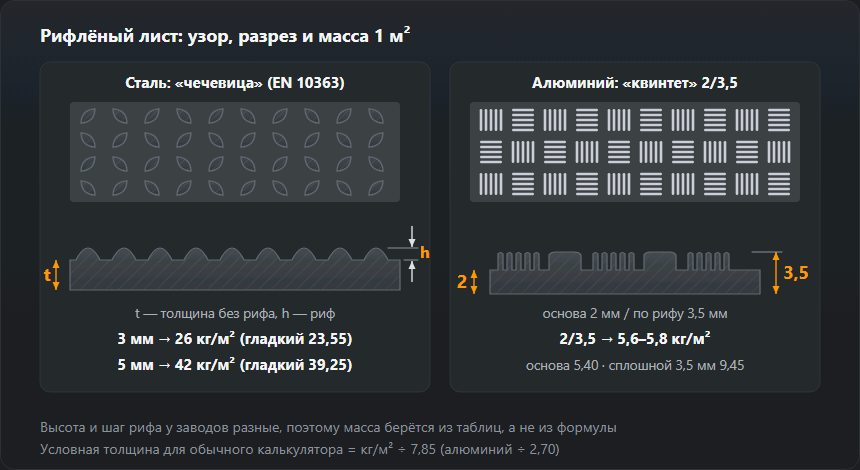

Рифлёный лист нельзя посчитать одной формулой «толщина × 7,85»: рифление добавляет ≈ 5,7–10,4 % массы, а высота и шаг рифов зависят от завода. Поэтому калькулятор и таблицы ниже берут массу квадратного метра из таблиц поставщиков — для стального листа «чечевица» по EN 10363 (бывш. DIN 59220) и для алюминиевого рифлёного листа «квинтет» и «дуэт».
Короткий ответ
Стальной рифлёный лист «чечевица» 3 мм весит около 26 кг/м², 5 мм — 42 кг/м²: рифление добавляет ≈ 5,7–10,4 % к гладкому листу. Лист 1250×2500×3 — около 81 кг. Алюминиевый рифлёный 2/3,5 (квинтет) весит 5,6–5,8 кг/м², лист 1250×2500 — 17,5–18,1 кг. Полные таблицы — ниже.
Стальной рифлёный лист «чечевица»: кг/м² и вес листов
| Толщина основы, мм | Рифлёный, кг/м² | Гладкий, кг/м² | Риф добавляет, % | Лист 1000×2000, кг | Лист 1250×2500, кг | Лист 1500×3000, кг |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Две независимые таблицы поставщиков расходятся не больше чем на 1 кг/м²; третий источник — прайс с массой листа 1000×2000 — даёт 26,5 / 34,5 / 42,5 / 50,5 / 66,5 кг/м² для 3–8 мм. Разница — округление, а не другой лист. Оцинкованный лист тяжелее на слой цинка.
Лист по ГОСТ 8568-77 устроен иначе: высота рифов там 0,1–0,3 толщины основы, и масса 1 м² чечевичного листа по таблице стандарта ниже европейской — 4 мм — 32,2 кг, 5 мм — 40,5 кг, 6 мм — 48,5 кг, 8 мм — 64,9 кг (ромбический — тяжелее, 4 мм — 33,5 кг). Если лист куплен по ГОСТ, берите эти числа.
Алюминиевый рифлёный лист: квинтет и дуэт
| Обозначение t/T, мм | Узор | кг/м² | Лист 1000×2000, кг | Лист 1250×2500, кг | Лист 1500×3000, кг |
|---|---|---|---|---|---|
| 1,5/2 | дуэт | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | квинтет (5 рифов) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | квинтет (5 рифов) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | квинтет (5 рифов) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | квинтет (5 рифов) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | квинтет (5 рифов) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Здесь данные расходятся сильнее, чем у стали: для одного и того же 3/4,5 три карточки товара дают 8,4, 8,7 и 9,2 кг/м². Поэтому таблица и калькулятор показывают диапазон. Для сметы берите верхнюю границу, точную массу — из карточки своего поставщика. Алюминиевый рифлёный лист обычно из сплава 5754 (АМг3), реже 1050A.
Как учесть рифление в обычном калькуляторе
Общий калькулятор веса листа считает только гладкий лист. Чтобы учесть рифы, введите в нём условную толщину — массу из таблицы, делённую на 7,85 (для алюминия — на 2,70):
- рифлёный 3 мм: 26 / 7,85 = 3,31 мм;
- рифлёный 5 мм: 42 / 7,85 = 5,35 мм;
- рифлёный 8 мм: 67 / 7,85 = 8,54 мм;
- алюминиевый 2/3,5: 5,8 / 2,70 = 2,15 мм.
Ввести толщину по рифам — самая частая ошибка: масса завышается на десятки процентов. Гладкий алюминиевый лист — на странице алюминиевый лист.
Где применяют
Стальной рифлёный лист идёт на площадки, ступени лестниц, крышки каналов и полы прицепов, алюминиевый — на ящики, пороги и обшивку фургонов. Для ступеней массу листа включите в собственный вес конструкции, а расчёт несущей способности оставьте конструктору. Массу всего каркаса посчитает калькулятор металлопроката, другие металлы — калькулятор веса меди и раздел калькуляторов.
Частые вопросы
Сколько весит рифлёный лист 3 мм?
Стальной лист с рифлением «чечевица» по EN 10363 — около 26 кг/м², на 10 % больше гладкого 3 мм (23,55 кг/м²). Лист 1000×2000 весит 52 кг, 1250×2500 — 81 кг, 1500×3000 — 117 кг.
Сколько весит рифлёный лист 5 мм?
Около 42 кг/м²: лист 1000×2000 — 84 кг, 1250×2500 — 131 кг, 1500×3000 — 189 кг. Гладкий лист 5 мм весит 39,25 кг/м², рифление добавляет 7 %.
Что значит 2/3,5 у алюминиевого рифлёного листа?
Первое число — толщина основы без рифов, второе — толщина по рифам. Масса лежит между этими границами, но близко к нижней: для 2/3,5 поставщики дают 5,6–5,8 кг/м² при 5,40 кг/м² у одной основы и 9,45 кг/м² у сплошного листа 3,5 мм.
Толщину рифлёного листа указывают с рифом или без?
Без. Рифлёный лист обозначают толщиной основы, а рифы выступают над ней. Поэтому «рифлёный 4 мм» весит 34 кг/м², как гладкий 4,3 мм, — а не как лист толщиной, измеренной по рифам.
Почему вес на складе расходится с таблицей?
Таблицы дают теоретическую массу, а у горячекатаного листа допуск по толщине в обе стороны. Настоящий лист бывает на несколько процентов легче или тяжелее — при заказе по весу закладывайте запас.
