Вага рифленого листа
Рифлений лист не порахувати однією формулою «товщина × 7,85»: рифлення додає ≈ 5,7–10,4 % маси, а висота й крок рифів залежать від заводу. Тому калькулятор і таблиці нижче беруть масу квадратного метра з таблиць постачальників — для сталевого листа «сочевиця» за EN 10363 (колишня DIN 59220) і для алюмінієвого рифленого листа «квінтет» і «дует».
Коротка відповідь
Сталевий рифлений лист «сочевиця» 3 мм важить близько 26 кг/м², 5 мм — 42 кг/м²: рифлення додає ≈ 5,7–10,4 % до гладкого листа. Лист 1250×2500×3 — близько 81 кг. Алюмінієвий рифлений 2/3,5 (квінтет) важить 5,6–5,8 кг/м², лист 1250×2500 — 17,5–18,1 кг. Повні таблиці — нижче.
Сталевий рифлений лист «сочевиця»: кг/м² і вага листів
| Товщина основи, мм | Рифлений, кг/м² | Гладкий, кг/м² | Риф додає, % | Лист 1000×2000, кг | Лист 1250×2500, кг | Лист 1500×3000, кг |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Дві незалежні таблиці постачальників розходяться не більше ніж на 1 кг/м²; третє джерело — прайс із масою листа 1000×2000 — дає 26,5 / 34,5 / 42,5 / 50,5 / 66,5 кг/м² для 3–8 мм. Різниця — округлення, а не інший лист. Оцинкований лист важчий на шар цинку.
Лист за ГОСТ 8568-77 влаштований інакше: висота рифів там 0,1–0,3 товщини основи, і маса 1 м² сочевичного листа за таблицею стандарту нижча за європейську — 4 мм — 32,2 кг, 5 мм — 40,5 кг, 6 мм — 48,5 кг, 8 мм — 64,9 кг (ромбічний — важчий, 4 мм — 33,5 кг). Якщо лист куплено за ГОСТ, беріть ці числа.
Алюмінієвий рифлений лист: квінтет і дует
| Позначення t/T, мм | Візерунок | кг/м² | Лист 1000×2000, кг | Лист 1250×2500, кг | Лист 1500×3000, кг |
|---|---|---|---|---|---|
| 1,5/2 | дует | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | квінтет (5 рифів) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | квінтет (5 рифів) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | квінтет (5 рифів) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | квінтет (5 рифів) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | квінтет (5 рифів) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Тут дані розходяться сильніше, ніж у сталі: для одного й того самого 3/4,5 три картки товару дають 8,4, 8,7 і 9,2 кг/м². Тому таблиця й калькулятор показують діапазон. Для кошторису беріть верхню межу, точну масу — з картки свого постачальника. Алюмінієвий рифлений лист зазвичай зі сплаву 5754 (АМг3), рідше 1050A.
Як урахувати рифлення у звичайному калькуляторі
Загальний калькулятор ваги листа рахує лише гладкий лист. Щоб урахувати рифи, введіть у ньому умовну товщину — масу з таблиці, поділену на 7,85 (для алюмінію — на 2,70):
- рифлений 3 мм: 26 / 7,85 = 3,31 мм;
- рифлений 5 мм: 42 / 7,85 = 5,35 мм;
- рифлений 8 мм: 67 / 7,85 = 8,54 мм;
- алюмінієвий 2/3,5: 5,8 / 2,70 = 2,15 мм.
Увести товщину по рифах — найчастіша помилка: маса завищується на десятки відсотків. Гладкий алюмінієвий лист — на сторінці алюмінієвий лист.
Де застосовують
Сталевий рифлений лист іде на майданчики, сходинки, кришки каналів і підлоги причепів, алюмінієвий — на ящики, пороги й обшивку фургонів. Для сходинок масу листа врахуйте у власній вазі конструкції, а розрахунок несучої здатності залиште конструкторові. Масу всього каркаса порахує калькулятор металопрокату, інші метали — калькулятор ваги міді і розділ калькуляторів.
Часті питання
Скільки важить рифлений лист 3 мм?
Сталевий лист із рифленням «сочевиця» за EN 10363 — близько 26 кг/м², на 10 % більше за гладкий 3 мм (23,55 кг/м²). Лист 1000×2000 важить 52 кг, 1250×2500 — 81 кг, 1500×3000 — 117 кг.
Скільки важить рифлений лист 5 мм?
Близько 42 кг/м²: лист 1000×2000 — 84 кг, 1250×2500 — 131 кг, 1500×3000 — 189 кг. Гладкий лист 5 мм важить 39,25 кг/м², рифлення додає 7 %.
Що означає 2/3,5 в алюмінієвого рифленого листа?

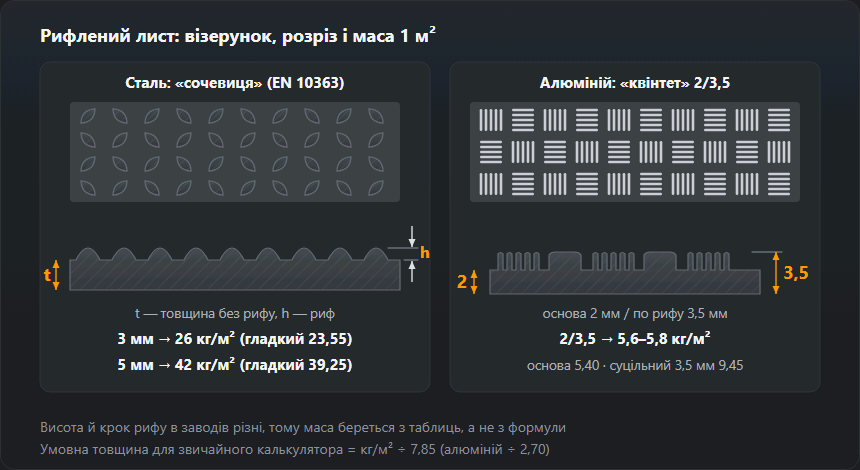

Перше число — товщина основи без рифів, друге — товщина по рифах. Маса лежить між цими межами, але близько до нижньої: для 2/3,5 постачальники дають 5,6–5,8 кг/м² при 5,40 кг/м² в самої основи і 9,45 кг/м² у суцільного листа 3,5 мм.
Товщину рифленого листа вказують із рифом чи без?
Без. Рифлений лист позначають товщиною основи, а рифи виступають над нею. Тому «рифлений 4 мм» важить 34 кг/м², як гладкий 4,3 мм, — а не як лист, товщину якого виміряно по рифах.
Чому вага на складі розходиться з таблицею?
Таблиці дають теоретичну масу, а гарячекатаний лист має допуск по товщині в обидва боки. Справжній лист буває на кілька відсотків легшим або важчим — під час замовлення за вагою закладайте запас.
