Калькулятор ваги міді
Вагу міді рахують так само, як вагу сталі, лише густина більша: 8,96 г/см³, тобто 8,96 кг на кожен квадратний метр і міліметр товщини. Нижче — калькулятор для листа, прутка, смуги (шини) й труби та таблиці ходових розмірів, зокрема сантехнічні труби EN 1057.
Коротка відповідь
Мідь важить 8,96 кг/м² на кожен міліметр товщини листа: лист 1000×2000×1 мм — 17,9 кг. Пруток Ø10 важить 0,704 кг/м, сантехнічна труба 15×1 за EN 1057 — 0,391 кг/м. Мідь на 14 % важча за сталь того самого розміру. Ходові розміри — у таблицях нижче.
Калькулятор відкривається на міді й листі 1000×2000×1. У полі «Профіль» перемкніть на круг, смугу чи трубу; латунь — у тому самому списку матеріалів, а її таблиці — на сторінці калькулятор ваги латуні.
Мідний лист: вага 1 м² і листа
| Товщина, мм | кг/м² | Лист 1000×2000, кг | Лист 1250×2500, кг | м² у 100 кг |
|---|---|---|---|---|
| 0,5 | 4,48 | 9,0 | 14,0 | 22,32 |
| 0,8 | 7,17 | 14,3 | 22,4 | 13,95 |
| 1 | 8,96 | 17,9 | 28,0 | 11,16 |
| 1,5 | 13,44 | 26,9 | 42,0 | 7,44 |
| 2 | 17,92 | 35,8 | 56,0 | 5,58 |
| 3 | 26,88 | 53,8 | 84,0 | 3,72 |
| 4 | 35,84 | 71,7 | 112,0 | 2,79 |
| 5 | 44,80 | 89,6 | 140,0 | 2,23 |
| 6 | 53,76 | 107,5 | 168,0 | 1,86 |
| 8 | 71,68 | 143,4 | 224,0 | 1,40 |
| 10 | 89,60 | 179,2 | 280,0 | 1,12 |
Тонку мідь купують і стрічкою з рулону — тоді рахують масу погонного метра: ширина в метрах × товщина в мм × 8,96. Стрічка 670×0,6 важить 0,67 × 0,6 × 8,96 = 3,60 кг/м. Закупівлю рахуйте за листами чи метрами стрічки, а не за квадратними метрами готового виробу — обрізки й напуски теж оплачуються.
Мідний пруток і смуга (шина)
| Діаметр, мм | Площа перерізу, мм² | кг/м | Пруток 3 м, кг |
|---|---|---|---|
| 6 | 28,3 | 0,253 | 0,76 |
| 8 | 50,3 | 0,450 | 1,35 |
| 10 | 78,5 | 0,704 | 2,11 |
| 12 | 113,1 | 1,013 | 3,04 |
| 16 | 201,1 | 1,802 | 5,40 |
| 20 | 314,2 | 2,815 | 8,44 |
| 25 | 490,9 | 4,398 | 13,19 |
| 30 | 706,9 | 6,333 | 19,00 |
| 40 | 1 256,6 | 11,259 | 33,78 |
| 50 | 1 963,5 | 17,593 | 52,78 |
Смуга з Cu-ETP — це насамперед струмові шини в щитах. Її маса зростає пропорційно до перерізу: шина 40×10 важить удвічі більше, ніж 40×5.
| Розмір, мм | Площа перерізу, мм² | кг/м | Відрізок 3 м, кг |
|---|---|---|---|
| 15×3 | 45 | 0,403 | 1,21 |
| 20×3 | 60 | 0,538 | 1,61 |
| 20×5 | 100 | 0,896 | 2,69 |
| 25×5 | 125 | 1,120 | 3,36 |
| 30×5 | 150 | 1,344 | 4,03 |
| 40×5 | 200 | 1,792 | 5,38 |
| 50×5 | 250 | 2,240 | 6,72 |
| 40×10 | 400 | 3,584 | 10,75 |
| 60×10 | 600 | 5,376 | 16,13 |
| 100×10 | 1 000 | 8,960 | 26,88 |
Мідні труби EN 1057: вага метра
Труби для води й газу за EN 1057 позначають зовнішнім діаметром і стінкою. У таблиці норми масу наведено за густини 8,9 г/см³ — так порахована й таблиця нижче; калькулятор із 8,96 дасть на 0,7 % більше. Колонка «вода» знадобиться, коли рахують об’єм системи опалення.
| Труба D×s, мм | Внутр. діаметр, мм | кг/м | Відрізок 5 м, кг | Вода, л/м |
|---|---|---|---|---|
| 10×1 | 8 | 0,252 | 1,26 | 0,050 |
| 12×1 | 10 | 0,308 | 1,54 | 0,079 |
| 15×1 | 13 | 0,391 | 1,96 | 0,133 |
| 18×1 | 16 | 0,475 | 2,38 | 0,201 |
| 22×1 | 20 | 0,587 | 2,94 | 0,314 |
| 28×1 | 26 | 0,755 | 3,77 | 0,531 |
| 28×1,5 | 25 | 1,111 | 5,56 | 0,491 |
| 35×1,5 | 32 | 1,405 | 7,02 | 0,804 |
| 42×1,5 | 39 | 1,699 | 8,49 | 1,195 |
| 54×2 | 50 | 2,908 | 14,54 | 1,963 |

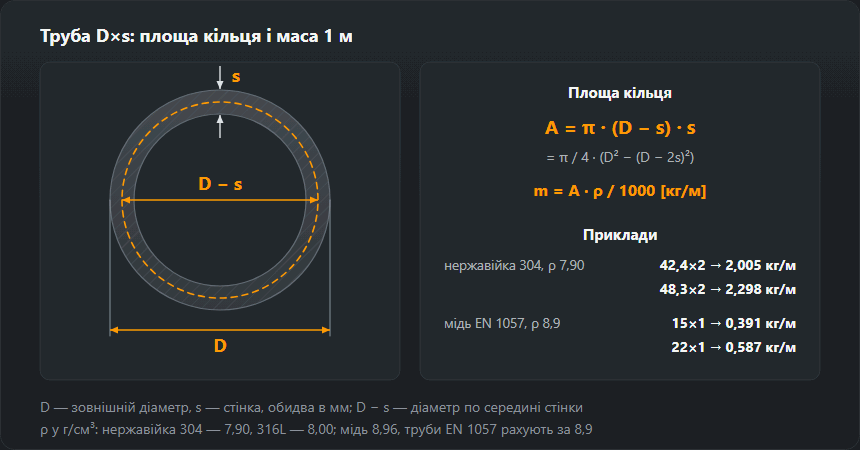

Маса труби — π · s · (D − s) · ρ / 1000 у кг/м, D і s у міліметрах.
Для 22×1: 3,1416 × 1 × 21 × 8,9 / 1000 = 0,587 кг/м.
Марки міді та густина
| Марка | Номер EN | Типове застосування | ρ, г/см³ | Лист 1000×2000×1, кг | Відмінність від калькулятора, % |
|---|---|---|---|---|---|
| Cu-ETP | CW004A | струмові шини, провід, електротехнічний лист | 8,93 | 17,86 | −0,3 |
| Cu-DHP | CW024A | труби EN 1057, покрівельний лист; добре паяється і зварюється | 8,94 | 17,88 | −0,2 |
Для ваги досить одного числа — різниця між марками менша за допуск на розмір. Натомість марка важлива для з’єднання: Cu-ETP містить кисень і під час зварювання чи паяння у відновному полум’ї схильна до водневої хвороби (водневої крихкості), тому труби й деталі під зварювання роблять із розкисленої Cu-DHP. Про з’єднання міді зі сталлю — у статті зварювання різнорідних металів.
Як порахувати вагу міді самостійно
- Площа перерізу в мм²: лист — товщина × ширина, круг — π·d²/4, труба — π·s·(D−s).
- Маса метра в кг/м: площа × 8,96 / 1000.
- Маса штуки: кг/м × довжина в метрах.
Приклад: круг Ø20, 3 м. Площа 314,2 мм², 314,2 × 8,96 / 1000 = 2,815 кг/м, пруток важить 8,4 кг. Той самий розмір у сталі — 7,4 кг: калькулятор металопрокату рахує всі метали однією формулою, а сталевому й алюмінієвому листу присвячені сторінки вага листа і алюмінієвий лист. Решта інструментів — у розділі калькуляторів.
Часті питання
Скільки важить 1 м² мідного листа завтовшки 1 мм?
8,96 кг. Лист 1000×2000×1 важить 17,9 кг, 1250×2500×1 — 28,0 кг. Для іншої товщини множать на неї: лист 2 мм — 17,92 кг/м².
Скільки важить метр мідної труби 15×1 і 22×1?
За таблицею EN 1057 труба 15×1 важить 0,391 кг/м, 22×1 — 0,587 кг/м; відрізок 5 м — 1,96 і 2,94 кг. Норма рахує за густини 8,9 г/см³, калькулятор — за 8,96, тож його результат на 0,7 % більший.
Чи залежить вага від марки міді?
Майже ні. У Cu-ETP (CW004A) 8,93 г/см³, у Cu-DHP (CW024A) 8,94, у чистої міді 8,96. Різниця 0,2–0,3 % — менша за допуск на товщину листа.
Наскільки мідь важча за сталь і алюміній?
За сталь — на 14 % (8,96 проти 7,85 г/см³), за алюміній — у 3,3 раза (проти 2,70). Та сама шина 40×5 важить у міді 1,79 кг/м, у сталі 1,57, в алюмінії 0,54 кг/м.
