Calcul du poids du cuivre
Le poids du cuivre se calcule comme celui de l’acier, avec une masse volumique plus élevée : 8,96 g/cm³, soit 8,96 kg par mètre carré et par millimètre d’épaisseur. Vous trouverez ci-dessous le calculateur pour la tôle, le rond, le méplat (barre omnibus) et le tube, ainsi que des tableaux de dimensions courantes, tube sanitaire EN 1057 compris.
Réponse courte
Le cuivre pèse 8,96 kg/m² par millimètre d’épaisseur de tôle : une tôle de 1000×2000×1 mm pèse 17,9 kg. Un rond de Ø10 pèse 0,704 kg/m, et le tube sanitaire 15×1 selon l’EN 1057, 0,391 kg/m. Le cuivre est 14 % plus lourd que l’acier de mêmes dimensions. Les dimensions courantes sont dans les tableaux plus bas.
Le calculateur s’ouvre sur le cuivre et une tôle de 1000×2000×1. Dans le champ « Profilé », choisissez le rond, le plat ou le tube ; le laiton figure dans la même liste de matériaux, et ses tableaux sont sur la page poids du laiton.
Tôle de cuivre : poids au m² et par tôle
| Épaisseur, mm | kg/m² | Tôle 1000×2000, kg | Tôle 1250×2500, kg | m² pour 100 kg |
|---|---|---|---|---|
| 0,5 | 4,48 | 9,0 | 14,0 | 22,32 |
| 0,8 | 7,17 | 14,3 | 22,4 | 13,95 |
| 1 | 8,96 | 17,9 | 28,0 | 11,16 |
| 1,5 | 13,44 | 26,9 | 42,0 | 7,44 |
| 2 | 17,92 | 35,8 | 56,0 | 5,58 |
| 3 | 26,88 | 53,8 | 84,0 | 3,72 |
| 4 | 35,84 | 71,7 | 112,0 | 2,79 |
| 5 | 44,80 | 89,6 | 140,0 | 2,23 |
| 6 | 53,76 | 107,5 | 168,0 | 1,86 |
| 8 | 71,68 | 143,4 | 224,0 | 1,40 |
| 10 | 89,60 | 179,2 | 280,0 | 1,12 |
Le cuivre mince s’achète aussi en bande sur bobine ; c’est alors la masse au mètre linéaire qui compte : largeur en mètres × épaisseur en mm × 8,96. Une bande de 670×0,6 pèse 0,67 × 0,6 × 8,96 = 3,60 kg/m. Comptez l’achat en tôles ou en mètres de bande, et non en mètres carrés de l’ouvrage fini : les chutes et les recouvrements se paient aussi.
Rond et méplat en cuivre (barre omnibus)
| Diamètre, mm | Section, mm² | kg/m | Barre de 3 m, kg |
|---|---|---|---|
| 6 | 28,3 | 0,253 | 0,76 |
| 8 | 50,3 | 0,450 | 1,35 |
| 10 | 78,5 | 0,704 | 2,11 |
| 12 | 113,1 | 1,013 | 3,04 |
| 16 | 201,1 | 1,802 | 5,40 |
| 20 | 314,2 | 2,815 | 8,44 |
| 25 | 490,9 | 4,398 | 13,19 |
| 30 | 706,9 | 6,333 | 19,00 |
| 40 | 1 256,6 | 11,259 | 33,78 |
| 50 | 1 963,5 | 17,593 | 52,78 |
Le méplat en Cu-ETP sert surtout de barre omnibus dans les tableaux électriques. Sa masse suit directement la section : une barre de 40×10 pèse deux fois plus qu’une 40×5.
| Dimension, mm | Section, mm² | kg/m | Longueur de 3 m, kg |
|---|---|---|---|
| 15×3 | 45 | 0,403 | 1,21 |
| 20×3 | 60 | 0,538 | 1,61 |
| 20×5 | 100 | 0,896 | 2,69 |
| 25×5 | 125 | 1,120 | 3,36 |
| 30×5 | 150 | 1,344 | 4,03 |
| 40×5 | 200 | 1,792 | 5,38 |
| 50×5 | 250 | 2,240 | 6,72 |
| 40×10 | 400 | 3,584 | 10,75 |
| 60×10 | 600 | 5,376 | 16,13 |
| 100×10 | 1 000 | 8,960 | 26,88 |
Tube cuivre EN 1057 : poids au mètre
Le tube pour l’eau et le gaz selon l’EN 1057 se désigne par son diamètre extérieur et son épaisseur. Le tableau de la norme calcule la masse à 8,9 g/cm³, comme le tableau ci-dessous ; le calculateur, à 8,96, donne 0,7 % de plus. La colonne « eau » sert à calculer le volume d’une installation de chauffage.
| Tube D×s, mm | Diamètre intérieur, mm | kg/m | Barre de 5 m, kg | Eau, l/m |
|---|---|---|---|---|
| 10×1 | 8 | 0,252 | 1,26 | 0,050 |
| 12×1 | 10 | 0,308 | 1,54 | 0,079 |
| 15×1 | 13 | 0,391 | 1,96 | 0,133 |
| 18×1 | 16 | 0,475 | 2,38 | 0,201 |
| 22×1 | 20 | 0,587 | 2,94 | 0,314 |
| 28×1 | 26 | 0,755 | 3,77 | 0,531 |
| 28×1,5 | 25 | 1,111 | 5,56 | 0,491 |
| 35×1,5 | 32 | 1,405 | 7,02 | 0,804 |
| 42×1,5 | 39 | 1,699 | 8,49 | 1,195 |
| 54×2 | 50 | 2,908 | 14,54 | 1,963 |

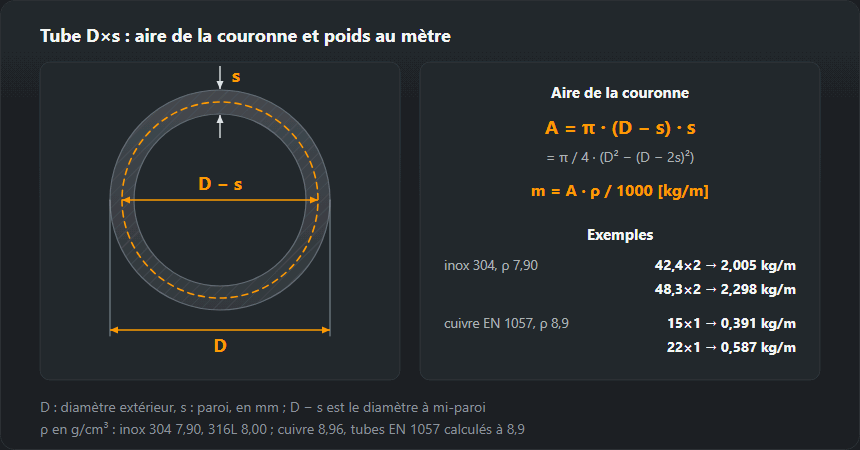

La masse du tube vaut π · s · (D − s) · ρ / 1000 en kg/m, avec D et s en millimètres.
Pour un 22×1 : 3,1416 × 1 × 21 × 8,9 / 1000 = 0,587 kg/m.
Nuances de cuivre et masse volumique
| Nuance | Numéro EN | Usage typique | ρ, g/cm³ | Tôle 1000×2000×1, kg | par rapport au calculateur, % |
|---|---|---|---|---|---|
| Cu-ETP | CW004A | barres omnibus, fils, tôle pour l’électricité | 8,93 | 17,86 | −0,3 |
| Cu-DHP | CW024A | tube sanitaire EN 1057, tôle de couverture ; se brase et se soude bien | 8,94 | 17,88 | −0,2 |
Pour le poids, un seul chiffre suffit : l’écart entre nuances est inférieur à la tolérance dimensionnelle. La nuance compte en revanche pour l’assemblage : le Cu-ETP contient de l’oxygène et, soudé ou brasé à la flamme réductrice, il est sujet à la fragilisation par l’hydrogène ; c’est pourquoi les tubes et les pièces à souder sont en Cu-DHP désoxydé. L’assemblage cuivre-acier est traité dans souder des métaux différents.
Calculer soi-même le poids du cuivre
- Section en mm² : tôle — épaisseur × largeur, rond — π·d²/4, tube — π·s·(D−s).
- Masse au mètre en kg/m : section × 8,96 / 1000.
- Masse d’une pièce : kg/m × longueur en mètres.
Exemple : rond de Ø20, 3 m. Section 314,2 mm², 314,2 × 8,96 / 1000 = 2,815 kg/m, la barre pèse 8,4 kg. La même dimension en acier pèse 7,4 kg — le calculateur de poids des métaux traite tous les métaux avec une seule formule, et la tôle d’acier et d’aluminium ont leurs pages : poids d’une tôle et tôle d’aluminium. Les autres outils sont dans la rubrique des calculateurs.
Questions fréquentes
Combien pèse 1 m² de tôle de cuivre de 1 mm ?
8,96 kg. Une tôle de 1000×2000×1 pèse donc 17,9 kg, et une tôle de 1250×2500×1, 28,0 kg. Pour une autre épaisseur, on multiplie par celle-ci : la tôle de 2 mm pèse 17,92 kg/m².
Combien pèse un mètre de tube cuivre 15×1 et 22×1 ?
D’après le tableau de l’EN 1057, le tube 15×1 pèse 0,391 kg/m et le 22×1, 0,587 kg/m ; une barre de 5 m, 1,96 et 2,94 kg. La norme calcule avec une masse volumique de 8,9 g/cm³, le calculateur avec 8,96 : son résultat est 0,7 % plus élevé.
La nuance de cuivre change-t-elle le poids ?
Presque pas. Le Cu-ETP (CW004A) fait 8,93 g/cm³, le Cu-DHP (CW024A) 8,94, le cuivre pur 8,96. L’écart de 0,2 à 0,3 % est plus faible que la tolérance d’épaisseur de la tôle.
De combien le cuivre est-il plus lourd que l’acier et l’aluminium ?
De 14 % par rapport à l’acier (8,96 contre 7,85 g/cm³) et de 3,3 fois par rapport à l’aluminium (2,70). Le même méplat de 40×5 pèse 1,79 kg/m en cuivre, 1,57 en acier et 0,54 kg/m en aluminium.
