Poids de la tôle larmée
La tôle larmée ne se calcule pas avec la simple formule « épaisseur × 7,85 » : le relief ajoute ≈ 5,7 à 10,4 % de masse, et sa hauteur comme son pas dépendent du laminoir. Le calculateur et les tableaux ci-dessous prennent donc la masse au mètre carré dans les tableaux des négociants — pour la tôle larmée en acier selon l’EN 10363 (ex-DIN 59220) et pour la tôle striée en aluminium quintette et duette.
Réponse courte
La tôle larmée en acier de 3 mm pèse environ 26 kg/m², celle de 5 mm, 42 kg/m² : les larmes ajoutent ≈ 5,7 à 10,4 % à la tôle lisse. Une tôle de 1250×2500×3 pèse environ 81 kg. La tôle striée aluminium quintette 2/3,5 pèse 5,6–5,8 kg/m², la tôle de 1250×2500, 17,5–18,1 kg. Les tableaux complets sont plus bas.
Tôle larmée en acier : kg/m² et poids des tôles
| Épaisseur de base, mm | Larmée, kg/m² | Lisse, kg/m² | Les larmes ajoutent, % | Tôle 1000×2000, kg | Tôle 1250×2500, kg | Tôle 1500×3000, kg |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Deux tableaux de négociants indépendants concordent à 1 kg/m² près ; une troisième source, un tarif indiquant la masse d’une tôle de 1000×2000, donne 26,5 / 34,5 / 42,5 / 50,5 / 66,5 kg/m² pour 3 à 8 mm. L’écart tient à l’arrondi, pas à une autre tôle. La tôle galvanisée est plus lourde de la couche de zinc.
Tôle striée en aluminium : quintette et duette
| Désignation e/E, mm | Motif | kg/m² | Tôle 1000×2000, kg | Tôle 1250×2500, kg | Tôle 1500×3000, kg |
|---|---|---|---|---|---|
| 1,5/2 | duette | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | quintette (5 barrettes) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | quintette (5 barrettes) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | quintette (5 barrettes) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | quintette (5 barrettes) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | quintette (5 barrettes) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Ici, les données divergent davantage que pour l’acier : pour un même 3/4,5, trois fiches produit donnent 8,4, 8,7 et 9,2 kg/m². C’est pourquoi le tableau et le calculateur affichent une fourchette. Pour un devis, prenez la borne haute, et pour la masse exacte, la fiche de votre fournisseur. La tôle striée en aluminium est en général en 5754 (AlMg3), plus rarement en 1050A.
Tenir compte du relief dans un calculateur ordinaire
Le calculateur de poids d’une tôle ne traite que la tôle lisse. Pour y intégrer le relief, saisissez une épaisseur équivalente : la masse du tableau divisée par 7,85 (par 2,70 pour l’aluminium) :
- larmée de 3 mm : 26 / 7,85 = 3,31 mm ;
- larmée de 5 mm : 42 / 7,85 = 5,35 mm ;
- larmée de 8 mm : 67 / 7,85 = 8,54 mm ;
- aluminium 2/3,5 : 5,8 / 2,70 = 2,15 mm.
Saisir l’épaisseur mesurée sur le relief est l’erreur la plus fréquente : elle gonfle la masse de plusieurs dizaines de pour cent. La tôle lisse en aluminium est traitée sur la page poids d’une tôle d’aluminium.
Où on l’utilise
La tôle larmée en acier sert aux plateformes, marches d’escalier, couvercles de caniveau et planchers de remorque ; la tôle striée en aluminium, aux coffres, seuils et habillages de fourgon. Pour les marches, ajoutez la masse de la tôle au poids propre de l’ouvrage et laissez le calcul de résistance au bureau d’études. La masse de toute l’ossature se calcule avec le calculateur de poids des métaux ; les autres métaux, avec le calcul du poids du cuivre et la rubrique des calculateurs.
Questions fréquentes
Combien pèse une tôle larmée de 3 mm ?
Environ 26 kg/m², soit 10 % de plus qu’une tôle lisse de 3 mm (23,55 kg/m²). Une tôle de 1000×2000 pèse 52 kg, une 1250×2500 81 kg et une 1500×3000 117 kg.
Combien pèse une tôle larmée de 5 mm ?
Environ 42 kg/m² : 84 kg pour une 1000×2000, 131 kg pour une 1250×2500 et 189 kg pour une 1500×3000. La tôle lisse de 5 mm pèse 39,25 kg/m² : les larmes ajoutent donc 7 %.
Que signifie 2/3,5 pour une tôle striée en aluminium ?

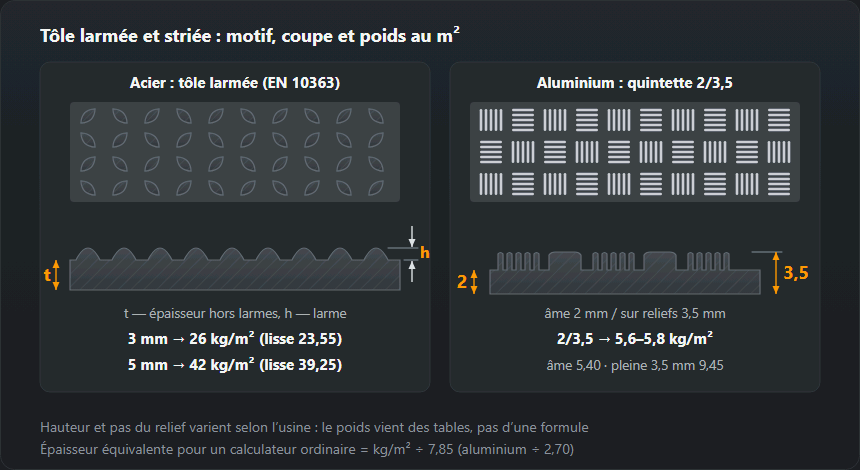

Le premier chiffre est l’épaisseur de base sans le relief, le second l’épaisseur mesurée sur le relief. La masse se situe entre ces deux bornes, mais près de la borne inférieure : pour un 2/3,5, les fournisseurs indiquent 5,6 à 5,8 kg/m², contre 5,40 kg/m² pour la base seule et 9,45 kg/m² pour une tôle pleine de 3,5 mm.
L’épaisseur d’une tôle larmée s’entend-elle avec ou sans les larmes ?
Sans. La tôle larmée en acier se désigne par son épaisseur de base, et les larmes dépassent au-dessus. C’est pourquoi une « tôle larmée de 4 mm » pèse 34 kg/m², comme une tôle lisse de 4,3 mm — et non comme une tôle aussi épaisse que la mesure prise sur les larmes.
Pourquoi le poids du négociant diffère-t-il du tableau ?
Les tableaux donnent une masse théorique, alors que la tôle laminée à chaud a une tolérance d’épaisseur dans les deux sens. Une tôle réelle peut être quelques pour cent plus légère ou plus lourde : prévoyez une marge si vous commandez au poids.
