Peso da chapa lagrimada
A chapa lagrimada não se calcula com a simples fórmula «espessura × 7,85»: o relevo acrescenta ≈ 5,7–10,4 % de massa, e a sua altura e passo dependem da laminagem. Por isso a calculadora e as tabelas abaixo tiram a massa por metro quadrado das tabelas dos armazenistas — para a chapa lagrimada de aço segundo a EN 10363 (antiga DIN 59220) e para a chapa estriada de alumínio quintet e duet.
Resposta curta
A chapa lagrimada de aço de 3 mm pesa cerca de 26 kg/m² e a de 5 mm, 42 kg/m²: a lágrima acrescenta ≈ 5,7–10,4 % à chapa lisa. Uma folha de 1250×2500×3 pesa cerca de 81 kg. A chapa estriada de alumínio 2/3,5 (quintet) pesa 5,6–5,8 kg/m², e a folha de 1250×2500, 17,5–18,1 kg. As tabelas completas estão abaixo.
Chapa lagrimada de aço: kg/m² e peso das folhas
| Espessura base, mm | Lagrimada, kg/m² | Lisa, kg/m² | A lágrima soma, % | Folha 1000×2000, kg | Folha 1250×2500, kg | Folha 1500×3000, kg |
|---|---|---|---|---|---|---|
| 3 | 26 | 23,55 | +10,4 | 52 | 81,3 | 117 |
| 4 | 34 | 31,40 | +8,3 | 68 | 106,3 | 153 |
| 5 | 42 | 39,25 | +7,0 | 84 | 131,3 | 189 |
| 6 | 51 | 47,10 | +8,3 | 102 | 159,4 | 230 |
| 8 | 67 | 62,80 | +6,7 | 134 | 209,4 | 302 |
| 10 | 83 | 78,50 | +5,7 | 166 | 259,4 | 374 |
Duas tabelas independentes de armazenistas coincidem até 1 kg/m²; uma terceira fonte, uma tabela de preços com a massa da folha de 1000×2000, dá 26,5 / 34,5 / 42,5 / 50,5 / 66,5 kg/m² para 3–8 mm. A diferença é arredondamento, não outra chapa. A chapa galvanizada pesa mais pela camada de zinco.
Chapa estriada de alumínio: quintet e duet
| Designação t/T, mm | Padrão | kg/m² | Folha 1000×2000, kg | Folha 1250×2500, kg | Folha 1500×3000, kg |
|---|---|---|---|---|---|
| 1,5/2 | duet (2 barras) | 4,3–4,8 | 8,6–9,6 | 13,4–15,0 | 19,3–21,6 |
| 2/3,5 | quintet (5 barras) | 5,6–5,8 | 11,2–11,6 | 17,5–18,1 | 25,2–26,1 |
| 2,5/4 | quintet (5 barras) | 7,3–7,8 | 14,6–15,6 | 22,8–24,4 | 32,9–35,1 |
| 3/4,5 | quintet (5 barras) | 8,4–9,2 | 16,8–18,4 | 26,3–28,7 | 37,8–41,4 |
| 3,5/5 | quintet (5 barras) | 10,6–11,0 | 21,2–22,0 | 33,1–34,4 | 47,7–49,5 |
| 5/6,5 | quintet (5 barras) | 13,8–14,7 | 27,6–29,4 | 43,1–45,9 | 62,1–66,1 |
Aqui os dados divergem mais do que no aço: para o mesmo 3/4,5, três fichas de produto indicam 8,4, 8,7 e 9,2 kg/m². Por isso a tabela e a calculadora mostram um intervalo. Para orçamentar use o limite superior, e a massa exacta tire-a da ficha do seu fornecedor. A chapa estriada de alumínio é normalmente 5754 (AlMg3), mais raramente 1050A.
Como contar o relevo numa calculadora comum
A calculadora geral de peso da chapa só calcula chapa lisa. Para incluir o relevo, introduza uma espessura equivalente — a massa da tabela dividida por 7,85 (no alumínio, por 2,70):
- lagrimada de 3 mm: 26 / 7,85 = 3,31 mm;
- lagrimada de 5 mm: 42 / 7,85 = 5,35 mm;
- lagrimada de 8 mm: 67 / 7,85 = 8,54 mm;
- alumínio 2/3,5: 5,8 / 2,70 = 2,15 mm.
Introduzir a espessura medida sobre o relevo é o erro mais comum — inflaciona a massa em dezenas por cento. A chapa lisa de alumínio é tratada na página peso da chapa de alumínio.
Onde se usa
A chapa lagrimada de aço vai para plataformas, degraus de escada, tampas de caleira e pisos de reboque; a estriada de alumínio, para caixas de ferramentas, soleiras e revestimento de carrinhas. Nos degraus some a massa da chapa ao peso próprio da estrutura e deixe o cálculo resistente para o projectista. A massa de toda a estrutura dá-a a calculadora de peso de metais; outros metais, a calculadora de peso do cobre e a secção de calculadoras.
Perguntas frequentes
Quanto pesa a chapa lagrimada de 3 mm?
Cerca de 26 kg/m² — mais 10 % do que a chapa lisa de 3 mm (23,55 kg/m²). Uma folha de 1000×2000 pesa 52 kg, uma de 1250×2500, 81 kg, e uma de 1500×3000, 117 kg.
Quanto pesa a chapa lagrimada de 5 mm?
Cerca de 42 kg/m²: a folha de 1000×2000 pesa 84 kg, a de 1250×2500, 131 kg, e a de 1500×3000, 189 kg. A chapa lisa de 5 mm pesa 39,25 kg/m², pelo que a lágrima acrescenta 7 %.
O que significa 2/3,5 na chapa estriada de alumínio?

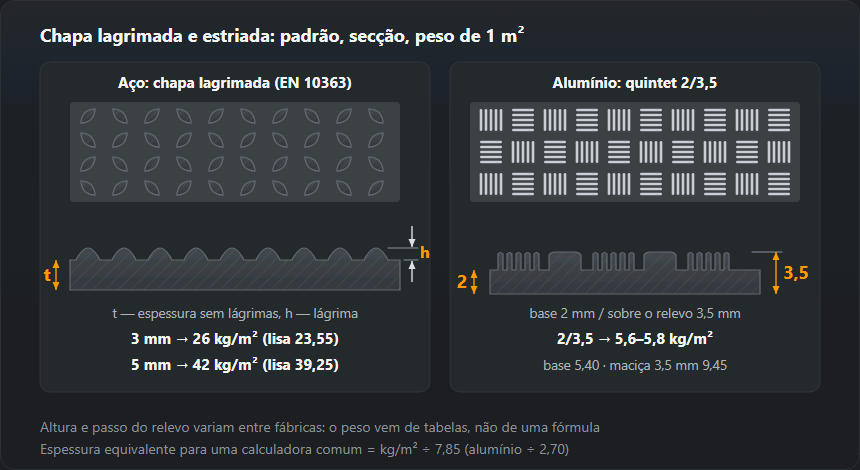

O primeiro número é a espessura da base sem o relevo; o segundo, a espessura medida sobre o relevo. A massa fica entre os dois limites, mas perto do inferior: para 2/3,5 os fornecedores indicam 5,6–5,8 kg/m², contra 5,40 kg/m² da base sozinha e 9,45 kg/m² de uma chapa maciça de 3,5 mm.
A espessura da chapa lagrimada indica-se com ou sem lágrima?
Sem. A chapa lagrimada de aço designa-se pela espessura da base, e as lágrimas ficam acima dela. Por isso a «lagrimada de 4 mm» pesa 34 kg/m², como uma lisa de 4,3 mm — e não como uma chapa tão grossa como o que se mede sobre as lágrimas.
Porque é que o peso do armazém difere da tabela?
As tabelas dão a massa teórica, e a chapa laminada a quente tem tolerância de espessura nos dois sentidos. A folha real pode pesar alguns por cento a mais ou a menos — ao encomendar por peso, deixe margem.
