Peso de barra chata de aço: calculadora e tabela
A barra chata de aço 40×4 pesa 1,256 kg/m, a 50×5 1,96 e a 100×10 7,85 kg/m; uma barra de 6 m de 40×4 pesa 7,54 kg. Abaixo: a tabela de 52 medidas de 20×3 a 200×20 (laminada a quente pela EN 10058 e calibrada pela EN 10278), quantos metros há numa tonelada e a calculadora para qualquer medida.
Resposta curta
O peso da barra chata é largura × espessura (mm) × 7,85 / 1000 kg/m, ou seja 0,00785·b·e. A barra chata 30×4 pesa 0,942 kg/m, a 40×5 1,570 e a 60×6 2,826 kg/m; uma barra de 6 m de 50×5 pesa 11,77 kg. Numa tonelada há cerca de 796 m de barra chata 40×4. A tabela de medidas está mais abaixo.
Tabela de peso da barra chata de aço: 20×3 a 200×20
As medidas mais vendidas nos armazéns de ferro. O peso é calculado a partir da medida nominal e da densidade do aço de 7,85 g/cm³ — tal como na calculadora acima, por isso os dois valores coincidem sempre.
| Medida b×e, mm | Secção, mm² | Peso, kg/m | Barra 6 m, kg | Metros por tonelada |
|---|---|---|---|---|
| 20×3 | 60 | 0,471 | 2,83 | 2 123,1 |
| 20×4 | 80 | 0,628 | 3,77 | 1 592,4 |
| 20×5 | 100 | 0,785 | 4,71 | 1 273,9 |
| 25×3 | 75 | 0,589 | 3,53 | 1 698,5 |
| 25×4 | 100 | 0,785 | 4,71 | 1 273,9 |
| 25×5 | 125 | 0,981 | 5,89 | 1 019,1 |
| 30×3 | 90 | 0,707 | 4,24 | 1 415,4 |
| 30×4 | 120 | 0,942 | 5,65 | 1 061,6 |
| 30×5 | 150 | 1,178 | 7,06 | 849,3 |
| 30×6 | 180 | 1,413 | 8,48 | 707,7 |
| 35×5 | 175 | 1,374 | 8,24 | 727,9 |
| 40×4 | 160 | 1,256 | 7,54 | 796,2 |
| 40×5 | 200 | 1,570 | 9,42 | 636,9 |
| 40×6 | 240 | 1,884 | 11,30 | 530,8 |
| 40×8 | 320 | 2,512 | 15,07 | 398,1 |
| 40×10 | 400 | 3,140 | 18,84 | 318,5 |
| 45×5 | 225 | 1,766 | 10,60 | 566,2 |
| 50×5 | 250 | 1,963 | 11,77 | 509,6 |
| 50×6 | 300 | 2,355 | 14,13 | 424,6 |
| 50×8 | 400 | 3,140 | 18,84 | 318,5 |
| 50×10 | 500 | 3,925 | 23,55 | 254,8 |
| 60×5 | 300 | 2,355 | 14,13 | 424,6 |
| 60×6 | 360 | 2,826 | 16,96 | 353,9 |
| 60×8 | 480 | 3,768 | 22,61 | 265,4 |
| 60×10 | 600 | 4,710 | 28,26 | 212,3 |
| 70×6 | 420 | 3,297 | 19,78 | 303,3 |
| 70×10 | 700 | 5,495 | 32,97 | 182,0 |
| 80×6 | 480 | 3,768 | 22,61 | 265,4 |
| 80×8 | 640 | 5,024 | 30,14 | 199,0 |
| 80×10 | 800 | 6,280 | 37,68 | 159,2 |
| 90×10 | 900 | 7,065 | 42,39 | 141,5 |
| 100×5 | 500 | 3,925 | 23,55 | 254,8 |
| 100×6 | 600 | 4,710 | 28,26 | 212,3 |
| 100×8 | 800 | 6,280 | 37,68 | 159,2 |
| 100×10 | 1 000 | 7,850 | 47,10 | 127,4 |
| 100×12 | 1 200 | 9,420 | 56,52 | 106,2 |
| 100×15 | 1 500 | 11,775 | 70,65 | 84,9 |
| 100×20 | 2 000 | 15,700 | 94,20 | 63,7 |
| 120×8 | 960 | 7,536 | 45,22 | 132,7 |
| 120×10 | 1 200 | 9,420 | 56,52 | 106,2 |
| 120×12 | 1 440 | 11,304 | 67,82 | 88,5 |
| 140×10 | 1 400 | 10,990 | 65,94 | 91,0 |
| 150×10 | 1 500 | 11,775 | 70,65 | 84,9 |
| 150×12 | 1 800 | 14,130 | 84,78 | 70,8 |
| 150×15 | 2 250 | 17,663 | 105,98 | 56,6 |
| 150×20 | 3 000 | 23,550 | 141,30 | 42,5 |
| 160×10 | 1 600 | 12,560 | 75,36 | 79,6 |
| 180×10 | 1 800 | 14,130 | 84,78 | 70,8 |
| 200×10 | 2 000 | 15,700 | 94,20 | 63,7 |
| 200×12 | 2 400 | 18,840 | 113,04 | 53,1 |
| 200×15 | 3 000 | 23,550 | 141,30 | 42,5 |
| 200×20 | 4 000 | 31,400 | 188,40 | 31,8 |
A barra chata laminada a quente vende-se normalmente em barras de 6 m, mais raramente de 3 ou 12 m. A EN 10058, na edição de 2018, trata as barras largas de 160–200 mm como um grupo à parte, mas o peso calcula-se da mesma forma.
Tabela kg/m: qualquer largura e espessura
Se a sua medida não está na tabela acima, leia-a nesta grelha: a linha é a largura, a coluna é a espessura.
| b \ e, mm | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 0,47 | 0,63 | 0,79 | 0,94 | 1,26 | 1,57 | — | — | — |
| 25 | 0,59 | 0,79 | 0,98 | 1,18 | 1,57 | 1,96 | 2,36 | — | — |
| 30 | 0,71 | 0,94 | 1,18 | 1,41 | 1,88 | 2,36 | 2,83 | 3,53 | — |
| 40 | 0,94 | 1,26 | 1,57 | 1,88 | 2,51 | 3,14 | 3,77 | 4,71 | 6,28 |
| 50 | 1,18 | 1,57 | 1,96 | 2,36 | 3,14 | 3,93 | 4,71 | 5,89 | 7,85 |
| 60 | 1,41 | 1,88 | 2,36 | 2,83 | 3,77 | 4,71 | 5,65 | 7,07 | 9,42 |
| 80 | 1,88 | 2,51 | 3,14 | 3,77 | 5,02 | 6,28 | 7,54 | 9,42 | 12,56 |
| 100 | 2,36 | 3,14 | 3,93 | 4,71 | 6,28 | 7,85 | 9,42 | 11,78 | 15,70 |
| 120 | 2,83 | 3,77 | 4,71 | 5,65 | 7,54 | 9,42 | 11,30 | 14,13 | 18,84 |
| 150 | 3,53 | 4,71 | 5,89 | 7,07 | 9,42 | 11,78 | 14,13 | 17,66 | 23,55 |
| 200 | 4,71 | 6,28 | 7,85 | 9,42 | 12,56 | 15,70 | 18,84 | 23,55 | 31,40 |
O peso cresce linearmente com cada dimensão: a barra chata 80×8 pesa o dobro da 40×8 e o dobro da 80×4 (5,02 contra 2,51 kg/m).
Quantos metros de barra chata há numa tonelada
Os metros por tonelada são 1000 a dividir pelo peso por metro, ou seja 127 389 / (b·e). Uma tonelada de barra chata 20×3 são 2 123 m, de 30×4 1 062 m, de 40×4 796 m, de 50×5 510 m e de 100×10 apenas 127 m.
Exemplo de encomenda: para um portão pedonal e dois painéis de vedação precisa de 14 m de barra chata 40×4. São 17,6 kg, mas o armazém vende barras inteiras: 3 × 6 m = 22,6 kg. Com preço ao quilo paga o segundo valor; os 4 m que sobram vão para peças pequenas.
A fórmula e de onde vem o número

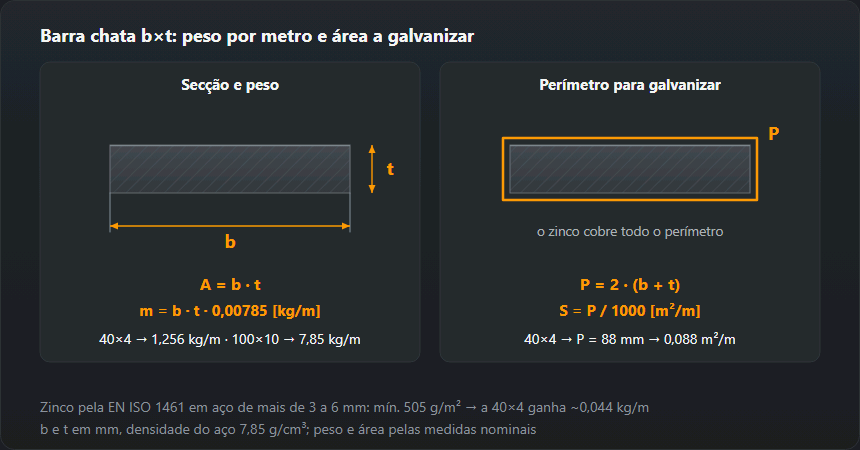

A secção da barra chata é um rectângulo: área = b · e. Para 40×4 são 160 mm², vezes 7,85 / 1000 = 1,256 kg/m. A densidade de 7,85 g/cm³ usa-se para todos os aços não ligados, do S235JR ao C45 — as diferenças entre classes são menores do que a tolerância dimensional.
Laminada a quente (EN 10058) ou calibrada (EN 10278)? Com a mesma medida nominal o peso é o mesmo. A barra calibrada (estirada a frio, brilhante) tem superfície lisa, arestas vivas e tolerância apertada, normalmente h11; a laminada tem arestas ligeiramente arredondadas e calamina. O arredondamento das arestas representa uma fracção de um por cento do peso, mas a espessura real da laminada pode afastar-se mais da nominal — daí a diferença entre a tabela e a balança do armazém.
Barra chata galvanizada para ligação à terra
A barra chata galvanizada por imersão a quente — por exemplo a 30×4 ou a 40×4 de ligação à terra — é mais pesada pelo zinco. A EN ISO 1461 exige uma espessura média de revestimento de pelo menos 55 µm (395 g/m²) em aço até 3 mm, 70 µm (505 g/m²) em aço de mais de 3 até 6 mm e 85 µm (610 g/m²) acima de 6 mm. O zinco calcula-se pelo perímetro: um metro de barra 30×4 tem 0,068 m² de superfície.
| Medida b×e, mm | Preta, kg/m | Zinco mín., kg/m | Galvanizada, kg/m | Acréscimo, % |
|---|---|---|---|---|
| 25×4 | 0,785 | 0,029 | 0,814 | 3,7 |
| 30×3 | 0,707 | 0,026 | 0,733 | 3,7 |
| 30×4 | 0,942 | 0,034 | 0,976 | 3,6 |
| 40×4 | 1,256 | 0,044 | 1,300 | 3,5 |
| 40×5 | 1,570 | 0,045 | 1,615 | 2,9 |
| 50×5 | 1,963 | 0,056 | 2,018 | 2,8 |
São mínimos — na prática o revestimento é muitas vezes mais espesso. Para estimar uma entrega, acrescente 2,8–3,7 % ao peso da barra preta; é o que resulta do mínimo da norma para as medidas da tabela.
Outras calculadoras de peso do aço
A mesma barra chata em alumínio — calculadora de barra chata de alumínio; os restantes perfis e metais (varão, tubo, chapa, inox) — calculadora geral de peso do aço. Quantas barras encomendar para uma lista de corte — calculadora de corte.
| Calculadora | O que calcula |
|---|---|
| Peso do aço | Varão Ø12 — 0,888 kg/m, barra chata 40×5 — 1,57 kg/m, chapa de 1 mm — 7,85 kg/m². Uma calculadora para qualquer perfil e metal: aço, inoxidável, alumínio, cobre, latão. |
| Peso de cantoneiras | L 50×50×5 — 3,77 kg/m, L 100×100×10 — 15,0. Todas as medidas da EN 10056-1, de 20×20×3 a 200×200×20, também de abas desiguais. |
| Peso da chapa | Chapa de aço 2 mm — 15,7 kg/m², 5 mm — 39,25, 10 mm — 78,5. Massa da folha, do lote e do metro quadrado para aço, inox e alumínio. |
| Peso de tubos e perfis | Tubo 42,4×3,2 = 3,09 kg/m, perfil 40×40×3 = 3,30 kg/m, 60×40×3 = 4,25 kg/m. Calculadora e tabelas EN 10219 de tubo redondo, quadrado e rectangular, com fórmulas. |
| Barra chata de alumínio | O peso da barra chata de alumínio de 15×2 a 100×10: secção, quilos por metro e calculadora para qualquer largura e espessura. |
| Peso do aço inox | Densidade do 304: 7,90 g/cm³; do 316L: 8,00. Chapa de 2 mm 15,80 kg/m², tubo 42,4×2 2,005 kg/m, tubo quadrado 40×40×2 2,402 kg/m. Calculadora e tabelas. |
Perguntas frequentes
Quanto pesa a barra chata de aço 40×4?
1,256 kg/m (40 · 4 · 7,85 / 1000). Uma barra de 6 m pesa 7,54 kg e uma tonelada tem cerca de 796 m. A barra chata 40×5 pesa 1,570 kg/m.
Quanto pesa um metro de barra chata 50×5 e 30×3?
50×5: 1,963 kg/m (barra de 6 m, 11,77 kg); 30×3: 0,707 kg/m (barra de 6 m, 4,24 kg). A barra chata 100×10 pesa 7,85 kg/m.
Quantos metros de barra chata há numa tonelada?
1000 / peso por metro, ou seja 127 389 / (b·e). Para 30×4 são 1 062 m, para 40×4 796 m, para 50×5 510 m e para 60×6 354 m.
A barra chata calibrada pesa o mesmo que a laminada?
Sim, com a mesma medida nominal: o peso é dado pela secção b·e e pela densidade de 7,85 g/cm³. A calibrada pela EN 10278 só tem tolerância mais apertada e arestas vivas; a diferença de peso é uma fracção de um por cento.
Quanto pesa a barra chata galvanizada 30×4 para ligação à terra?
O aço pesa 0,942 kg/m e o zinco, no mínimo da EN ISO 1461 (505 g/m²), acrescenta pelo menos 0,034 kg/m — cerca de 3,6 %. No total, pelo menos 0,976 kg/m; 100 m pesam cerca de 98 kg.
