Waga płaskownika stalowego — kalkulator i tabela
Płaskownik stalowy 40×4 waży 1,256 kg/m, 50×5 — 1,96, 100×10 — 7,85 kg/m, a sztanga 6 m 40×4 — 7,54 kg. Niżej tabela 52 wymiarów od 20×3 do 200×20 (walcowane na gorąco wg EN 10058 i ciągnione wg EN 10278), ile metrów jest w tonie i kalkulator na dowolny wymiar.
Krótka odpowiedź
Masa płaskownika to szerokość × grubość (mm) × 7,85 / 1000 kg/m, czyli 0,00785·b·t. Płaskownik 30×4 waży 0,942 kg/m, 40×5 — 1,570, 60×6 — 2,826 kg/m; sztanga 6 m 50×5 — 11,77 kg. W tonie jest około 796 m płaskownika 40×4. Tabela wymiarów jest niżej.
Waga płaskownika stalowego: tabela 20×3–200×20
Najczęściej kupowane wymiary płaskownika ze składów stali. Masa policzona z wymiaru nominalnego i gęstości stali 7,85 g/cm³ — tak samo jak w kalkulatorze powyżej, więc obie liczby zawsze się zgadzają.
| Wymiar b×t, mm | Pole przekroju, mm² | Masa, kg/m | Sztanga 6 m, kg | Metrów w 1 t |
|---|---|---|---|---|
| 20×3 | 60 | 0,471 | 2,83 | 2 123,1 |
| 20×4 | 80 | 0,628 | 3,77 | 1 592,4 |
| 20×5 | 100 | 0,785 | 4,71 | 1 273,9 |
| 25×3 | 75 | 0,589 | 3,53 | 1 698,5 |
| 25×4 | 100 | 0,785 | 4,71 | 1 273,9 |
| 25×5 | 125 | 0,981 | 5,89 | 1 019,1 |
| 30×3 | 90 | 0,707 | 4,24 | 1 415,4 |
| 30×4 | 120 | 0,942 | 5,65 | 1 061,6 |
| 30×5 | 150 | 1,178 | 7,06 | 849,3 |
| 30×6 | 180 | 1,413 | 8,48 | 707,7 |
| 35×5 | 175 | 1,374 | 8,24 | 727,9 |
| 40×4 | 160 | 1,256 | 7,54 | 796,2 |
| 40×5 | 200 | 1,570 | 9,42 | 636,9 |
| 40×6 | 240 | 1,884 | 11,30 | 530,8 |
| 40×8 | 320 | 2,512 | 15,07 | 398,1 |
| 40×10 | 400 | 3,140 | 18,84 | 318,5 |
| 45×5 | 225 | 1,766 | 10,60 | 566,2 |
| 50×5 | 250 | 1,963 | 11,77 | 509,6 |
| 50×6 | 300 | 2,355 | 14,13 | 424,6 |
| 50×8 | 400 | 3,140 | 18,84 | 318,5 |
| 50×10 | 500 | 3,925 | 23,55 | 254,8 |
| 60×5 | 300 | 2,355 | 14,13 | 424,6 |
| 60×6 | 360 | 2,826 | 16,96 | 353,9 |
| 60×8 | 480 | 3,768 | 22,61 | 265,4 |
| 60×10 | 600 | 4,710 | 28,26 | 212,3 |
| 70×6 | 420 | 3,297 | 19,78 | 303,3 |
| 70×10 | 700 | 5,495 | 32,97 | 182,0 |
| 80×6 | 480 | 3,768 | 22,61 | 265,4 |
| 80×8 | 640 | 5,024 | 30,14 | 199,0 |
| 80×10 | 800 | 6,280 | 37,68 | 159,2 |
| 90×10 | 900 | 7,065 | 42,39 | 141,5 |
| 100×5 | 500 | 3,925 | 23,55 | 254,8 |
| 100×6 | 600 | 4,710 | 28,26 | 212,3 |
| 100×8 | 800 | 6,280 | 37,68 | 159,2 |
| 100×10 | 1 000 | 7,850 | 47,10 | 127,4 |
| 100×12 | 1 200 | 9,420 | 56,52 | 106,2 |
| 100×15 | 1 500 | 11,775 | 70,65 | 84,9 |
| 100×20 | 2 000 | 15,700 | 94,20 | 63,7 |
| 120×8 | 960 | 7,536 | 45,22 | 132,7 |
| 120×10 | 1 200 | 9,420 | 56,52 | 106,2 |
| 120×12 | 1 440 | 11,304 | 67,82 | 88,5 |
| 140×10 | 1 400 | 10,990 | 65,94 | 91,0 |
| 150×10 | 1 500 | 11,775 | 70,65 | 84,9 |
| 150×12 | 1 800 | 14,130 | 84,78 | 70,8 |
| 150×15 | 2 250 | 17,663 | 105,98 | 56,6 |
| 150×20 | 3 000 | 23,550 | 141,30 | 42,5 |
| 160×10 | 1 600 | 12,560 | 75,36 | 79,6 |
| 180×10 | 1 800 | 14,130 | 84,78 | 70,8 |
| 200×10 | 2 000 | 15,700 | 94,20 | 63,7 |
| 200×12 | 2 400 | 18,840 | 113,04 | 53,1 |
| 200×15 | 3 000 | 23,550 | 141,30 | 42,5 |
| 200×20 | 4 000 | 31,400 | 188,40 | 31,8 |
Płaskowniki walcowane na gorąco sprzedaje się zwykle w sztangach 6 m, rzadziej 3 lub 12 m. Szerokie płaskowniki 160–200 mm norma EN 10058 w wydaniu z 2018 roku opisuje jako osobną grupę (stal szerokopłaska), ale masę liczy się identycznie.
Tabela kg/m: każda szerokość i grubość
Gdy potrzebnego wymiaru nie ma w tabeli wyżej, odczytaj go z siatki: wiersz to szerokość, kolumna — grubość.
| b \ t, mm | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 0,47 | 0,63 | 0,79 | 0,94 | 1,26 | 1,57 | — | — | — |
| 25 | 0,59 | 0,79 | 0,98 | 1,18 | 1,57 | 1,96 | 2,36 | — | — |
| 30 | 0,71 | 0,94 | 1,18 | 1,41 | 1,88 | 2,36 | 2,83 | 3,53 | — |
| 40 | 0,94 | 1,26 | 1,57 | 1,88 | 2,51 | 3,14 | 3,77 | 4,71 | 6,28 |
| 50 | 1,18 | 1,57 | 1,96 | 2,36 | 3,14 | 3,93 | 4,71 | 5,89 | 7,85 |
| 60 | 1,41 | 1,88 | 2,36 | 2,83 | 3,77 | 4,71 | 5,65 | 7,07 | 9,42 |
| 80 | 1,88 | 2,51 | 3,14 | 3,77 | 5,02 | 6,28 | 7,54 | 9,42 | 12,56 |
| 100 | 2,36 | 3,14 | 3,93 | 4,71 | 6,28 | 7,85 | 9,42 | 11,78 | 15,70 |
| 120 | 2,83 | 3,77 | 4,71 | 5,65 | 7,54 | 9,42 | 11,30 | 14,13 | 18,84 |
| 150 | 3,53 | 4,71 | 5,89 | 7,07 | 9,42 | 11,78 | 14,13 | 17,66 | 23,55 |
| 200 | 4,71 | 6,28 | 7,85 | 9,42 | 12,56 | 15,70 | 18,84 | 23,55 | 31,40 |
Masa rośnie liniowo z każdym wymiarem: płaskownik 80×8 waży dwa razy tyle co 40×8 i dwa razy tyle co 80×4 (5,02 wobec 2,51 kg/m).
Ile metrów płaskownika w tonie
Metry w tonie to 1000 podzielone przez masę metra, czyli 127 389 / (b·t). Płaskownik 20×3 to 2 123 m w tonie, 30×4 — 1 062 m, 40×4 — 796 m, 50×5 — 510 m, a 100×10 — tylko 127 m.
Przykład zamówienia: na furtkę i dwa przęsła potrzeba 14 m płaskownika 40×4. To 17,6 kg, ale skład sprzeda pełne sztangi: 3 × 6 m = 22,6 kg. Przy cenie za kilogram płacisz za tę drugą liczbę; resztka 4 m zostaje na drobne detale.
Wzór i skąd ta liczba

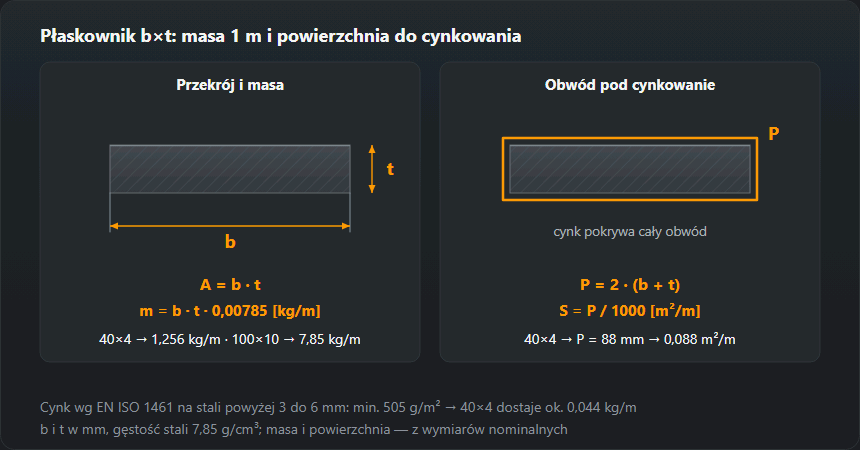

Przekrój płaskownika to prostokąt: pole = b · t. Dla 40×4 to 160 mm², razy 7,85 / 1000 = 1,256 kg/m. Gęstość 7,85 g/cm³ przyjmuje się dla wszystkich stali niestopowych, od S235JR po C45 — różnice między gatunkami są mniejsze niż tolerancja wymiarów.
Walcowany na gorąco (EN 10058) czy ciągniony (EN 10278)? Przy tym samym wymiarze nominalnym masa jest ta sama. Płaskownik ciągniony (jasny, kalibrowany) ma gładką powierzchnię, ostre krawędzie i wąską tolerancję, zwykle h11; walcowany — lekko zaokrąglone krawędzie i zgorzelinę. Zaokrąglenie krawędzi to ułamek procenta masy, natomiast rzeczywista grubość walcowanego potrafi odbiegać od nominalnej bardziej — stąd różnica między tabelą a wagą na składzie.
Płaskownik ocynkowany i bednarka
Płaskownik ocynkowany ogniowo — na przykład bednarka 30×4 lub 40×4 do uziemień — jest cięższy o masę cynku. Norma EN ISO 1461 wymaga średniej grubości powłoki co najmniej 55 µm (395 g/m²) na stali do 3 mm, 70 µm (505 g/m²) na stali powyżej 3 do 6 mm i 85 µm (610 g/m²) powyżej 6 mm. Cynk liczy się od obwodu: metr bednarki 30×4 ma 0,068 m² powierzchni.
| Wymiar b×t, mm | Czarny, kg/m | Cynk min., kg/m | Ocynkowany, kg/m | Przyrost, % |
|---|---|---|---|---|
| 25×4 | 0,785 | 0,029 | 0,814 | 3,7 |
| 30×3 | 0,707 | 0,026 | 0,733 | 3,7 |
| 30×4 | 0,942 | 0,034 | 0,976 | 3,6 |
| 40×4 | 1,256 | 0,044 | 1,300 | 3,5 |
| 40×5 | 1,570 | 0,045 | 1,615 | 2,9 |
| 50×5 | 1,963 | 0,056 | 2,018 | 2,8 |
To dolna granica — w praktyce powłoki bywa więcej. Do szacunku wagi dostawy dodaj do masy płaskownika czarnego 2,8–3,7 % — tyle wychodzi z minimum normy dla wymiarów z tabeli.
Inne kalkulatory masy stali
Ten sam płaskownik w aluminium — kalkulator płaskownika aluminiowego; pozostałe kształty i metale (pręt, rura, blacha, nierdzewka) — ogólny kalkulator masy metalu. Ile sztang zamówić na listę cięcia — kalkulator rozkroju.
| Kalkulator | Co liczy |
|---|---|
| Masa metalu | Pręt Ø12 — 0,888 kg/m, płaskownik 40×5 — 1,57 kg/m, blacha 1 mm — 7,85 kg/m². Jeden kalkulator na każdy kształt i metal: stal, nierdzewka, aluminium, miedź, mosiądz. |
| Masa kątownika | L 50×50×5 — 3,77 kg/m, L 100×100×10 — 15,0. Wszystkie rozmiary wg EN 10056-1 od 20×20×3 do 200×200×20, także nierównoramienne, z kalkulatorem. |
| Masa blachy | Blacha 1 mm waży 7,85 kg/m², 2 mm — 15,7, 5 mm — 39,25. Waga arkusza 1250×2500 i 1500×3000, całej partii i blachy aluminiowej — z przykładami. |
| Masa rury i profilu | Profil 40×40×3 — 3,30 kg/m, 60×40×3 — 4,25, rura 42,4×3,2 — 3,09 kg/m. Wpisz wymiary i grubość ścianki: masa sztuki, partii i metra, tablice wg EN 10219. |
| Płaskownik aluminiowy | Masa płaskownika aluminiowego od 15×2 do 100×10: pole przekroju, kilogramy na metr i kalkulator na dowolną szerokość i grubość. |
| Waga stali nierdzewnej | Gęstość 304 — 7,90 g/cm³, 316L — 8,00. Blacha 2 mm — 15,80 kg/m², rura 42,4×2 — 2,005 kg/m, profil 40×40×2 — 2,402 kg/m. Kalkulator i tabele. |
Częste pytania
Ile waży płaskownik 40×4?
1,256 kg/m (40 · 4 · 7,85 / 1000). Sztanga 6 m waży 7,54 kg, a w tonie jest około 796 m. Płaskownik 40×5 to 1,570 kg/m.
Ile waży metr płaskownika 50×5 i 30×3?
50×5 — 1,963 kg/m (sztanga 6 m 11,77 kg), 30×3 — 0,707 kg/m (sztanga 4,24 kg). Płaskownik 100×10 waży 7,85 kg/m.
Ile metrów płaskownika jest w tonie?
1000 / masa metra, czyli 127 389 / (b·t). Dla 30×4 to 1 062 m, dla 40×4 — 796 m, dla 50×5 — 510 m, dla 60×6 — 354 m.
Czy płaskownik ciągniony waży tyle samo co walcowany?
Tak, przy tym samym wymiarze nominalnym: masę wyznacza przekrój b·t i gęstość 7,85 g/cm³. Ciągniony wg EN 10278 ma tylko węższą tolerancję i ostre krawędzie; różnica w wadze to ułamek procenta.
Ile waży bednarka ocynkowana 30×4?
Stal waży 0,942 kg/m, a cynk wg minimum EN ISO 1461 (505 g/m²) dodaje co najmniej 0,034 kg/m, czyli około 3,6 %. Razem co najmniej 0,976 kg/m, a 100 m bednarki — około 98 kg.
