Сколько метров проволоки на катушке
У катушки указана масса, а подающий механизм считает метры в минуту. Калькулятор связывает одно с другим: сколько проволоки внутри на самом деле, на сколько минут дуги и на сколько метров шва её хватит.
Короткий ответ
На катушке 15 кг сплошной проволоки помещается: 0,8 мм — 3 801 м, 1 мм — 2 433 м, 1,2 мм — 1 690 м. Калькулятор ниже считает любую массу катушки и показывает, сколько на ней осталось.
Откуда берётся длина
Проволока — это цилиндр, поэтому масса погонного метра равна площади
сечения на плотность: г/м = π·d²/4 · ρ. При диаметре
в миллиметрах площадь в мм² численно равна объёму в см³ на метр, поэтому
формула сводится к умножению. Длина — это масса катушки, делённая на массу
метра.
| Ø, мм | г/м | м в 5 кг | м в 15 кг |
|---|---|---|---|
| 0,6 | 2,2 | 2250 | 6760 |
| 0,8 | 3,9 | 1270 | 3800 |
| 1,0 | 6,2 | 810 | 2430 |
| 1,2 | 8,9 | 560 | 1690 |
| 1,6 | 15,8 | 320 | 950 |
Числа выходят из геометрии проволоки и плотности стали, так же как в калькуляторе выше; длины округлены до десятков метров.
При том же диаметре алюминиевая катушка даёт почти втрое больше метров, чем стальная: плотность 2,70 против 7,85 г/см³. Поэтому двухкилограммовой катушки алюминия хватает дольше, чем кажется, — но и скорость подачи на алюминии заметно выше.
Зачем это считать
- Заявка на объект. Метры шва на расход на метр дают килограммы, а те — число катушек, которое надо иметь на складе.
- Планирование смены. При 8 м/мин катушка 15 кг проволоки 1,0 мм — это около 300 минут чистой дуги, то есть примерно две смены на полуавтомате.
- Оценка остатка. Взвесьте початую катушку вместе с сердечником, вычтите массу пустой — и сразу понятно, дотянете ли до конца соединения.

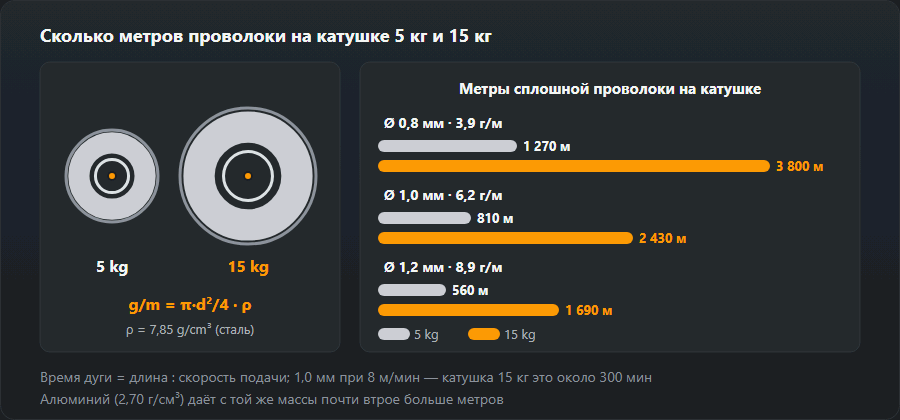

Сколько метров проволоки в катушке 5 кг и 15 кг
Таблица выше даёт готовые длины для двух самых ходовых катушек. Если масса другая, умножьте её на число метров в килограмме — для стальной проволоки это:
- 0,6 мм — 451 м/кг,
- 0,8 мм — 253 м/кг,
- 1,0 мм — 162 м/кг,
- 1,2 мм — 113 м/кг,
- 1,6 мм — 63 м/кг.
Длина обратно пропорциональна квадрату диаметра. Переход с 1,0 на 1,2 мм даёт в 1,44 раза меньше метров с той же массы, а переход на 0,8 мм — в 1,56 раза больше. Маленькая катушка 1 кг для гаражного полуавтомата — это 253 м проволоки 0,8 или 451 м проволоки 0,6. Плотность нержавеющей проволоки близка к стали, поэтому калькулятор считает их вместе.
Алюминий, медь и бронза
У алюминия (2,70 г/см³) метр проволоки 1,0 мм весит 2,12 г, поэтому катушка 2 кг — это около 940 м, а проволоки 1,2 мм — около 655 м. Медные и бронзовые проволоки для пайки-сварки (8,80 г/см³) тяжелее стали: 1,0 мм — 6,91 г/м, катушка 5 кг даёт около 720 м. В калькуляторе выберите свой материал — для алюминия со сталью по умолчанию результат выйдет заниженным почти втрое.
На сколько минут дуги хватит катушки
Время — это длина, делённая на скорость подачи. Скорости ниже получены из тех же зависимостей «ток — подача», которыми пользуется калькулятор скорости подачи проволоки:
- 0,8 мм при 120 А — 7,5 м/мин. Катушки 5 кг хватает примерно на 170 мин дуги, катушки 15 кг — примерно на 8,5 часа.
- 1,0 мм при 180 А — 8 м/мин, то есть 49 г проволоки в минуту (около 3 кг за час дуги). Катушка 15 кг — это 300 мин, около пяти часов.
- 1,2 мм при 250 А — 7,5 м/мин и 4 кг/ч. Катушка 15 кг уходит меньше чем за четыре часа дуги.
На полуавтомате дуга горит обычно около двух часов за восьмичасовую смену, значит, катушка 15 кг проволоки 1,0 мм — это две-три смены, а проволоки 1,2 мм на большем токе — неполные две.
Пример: сколько катушек заказать на объект
Задача: 120 м угловых швов с катетом z = 6 мм (расчётная высота a ≈ 4,2 мм), MAG, проволока 1,0 мм.
- Сечение шва: z²/2 с 10 % на выпуклость = 6²/2 × 1,1 ≈ 19,8 мм².
- Наплавленный металл на метр: 19,8 мм² × 7,85 г/см³ ≈ 0,155 кг/м.
- Проволока на метр при коэффициенте MAG 93 % (брызги, обрезки проволоки): 0,155 / 0,93 ≈ 0,167 кг/м.
- Всего: 120 м × 0,167 ≈ 20 кг проволоки.
- Катушки: одной катушки 15 кг хватает примерно на 90 м такого шва, значит, заказываете две. Те же числа даст калькулятор наплавленного металла, а введённые здесь в поле «расход на метр шва» — длину шва с катушки.
Сколько осталось на початой катушке
Взвесьте катушку и вычтите массу пустой катушки того же типа — пластиковые, корзиночные и деревянные весят по-разному, поэтому пустую стоит один раз взвесить и написать массу маркером на подающем механизме. Осталось 8 кг проволоки 1,0 мм? Это около 1 300 м, при 8 м/мин — 160 мин дуги. Отнимите несколько процентов на последние витки у ступицы, которые всё равно не пройдут через механизм.
Частые ошибки и как их заметить
- Масса брутто вместо нетто. На этикетке — масса проволоки, весы показывают проволоку с катушкой. Счёт по брутто завышает длину остатка.
- Порошковая проволока как сплошная. У сердечника другая плотность, чем у оболочки, поэтому метров больше, чем покажет формула. Массу метра берите из паспорта производителя.
- Катушка неделями на механизме. Ржавчина на проволоке — это рывки подачи и поры. На перерыв катушку убирают в пакет.
- Слабый тормоз катушки. После отпускания кнопки катушка крутится дальше, и проволока спадает с витков — это уже тема проблем с подачей проволоки.
Стоимость проволоки вместе с газом и работой посчитает калькулятор стоимости шва.
Частые вопросы
Почему на катушке проволоки меньше, чем посчитано?
Последние витки у втулки не разматываются — подача теряет дугу, не дойдя до конца. Плюс катушки бывают недовешены в пределах допуска. Считайте результат верхней границей и вычитайте несколько процентов на остаток.
Работает ли расчёт для порошковой проволоки?
Не напрямую. У порошковой проволоки сердечник другой плотности, чем оболочка, поэтому масса погонного метра выходит меньше, чем у сплошной того же диаметра, — обычно на 10–20 %. Для точного расчёта берите массу метра из паспорта производителя.
Откуда взять расход на метр шва?
Из калькулятора наплавки: он даёт килограммы расходника на метр для конкретной разделки. Это число, введённое сюда, скажет, на сколько метров шва хватит катушки.
Сколько метров проволоки в катушке 5 кг?
Для стальной проволоки: 0,6 мм — около 2 250 м, 0,8 мм — 1 270 м, 1,0 мм — 810 м, 1,2 мм — 560 м. Длина обратно пропорциональна квадрату диаметра, а у алюминия почти втрое больше.
Сколько весит метр проволоки 1,0 мм?
Стальной — 6,2 г (точнее 6,17 г при плотности 7,85 г/см³), то есть 162 м в килограмме. Проволока 0,8 мм весит 3,9 г/м, 1,2 мм — 8,9 г/м.
На сколько хватает катушки 15 кг?
Проволоки 1,0 мм при 8 м/мин (около 180 А) — примерно на 300 минут дуги, то есть на две-три смены полуавтоматом. В угловом шве с катетом 6 мм это около 90 м.
