Drahtlänge auf der Spule

Drahtlänge aus Spulengewicht und Durchmesser, Masse je Meter, Lichtbogenzeit bei gegebenem Vorschub und die Nahtlänge, die eine Spule hergibt.

Kurze Antwort

Auf eine 15-kg-Spule Massivdraht gehen: 0,8 mm — 3 801 m, 1 mm — 2 433 m, 1,2 mm — 1 690 m. Der Rechner darunter nimmt jede Spulenmasse und zeigt, wie viel noch darauf ist.

Woraus die Länge folgt

Aus dem Volumen: Masse geteilt durch Dichte ergibt das Volumen, geteilt durch den Drahtquerschnitt die Länge. Weil der Querschnitt quadratisch mit dem Durchmesser wächst, kürzt ein Sprung von 0,8 auf 1,2 mm die Länge stärker, als man erwartet — bei gleichem Gewicht bleiben nur knapp 45 % übrig.

Die Zahlen ergeben sich aus der Drahtgeometrie und der Dichte des Stahls wie im Rechner oben; die Längen sind auf Zehner-Meter gerundet.

Wofür man das braucht

Für die Frage, ob die angebrochene Spule den Auftrag noch schafft. Ein Spulenwechsel mitten in einer langen Naht kostet nicht nur Zeit: die Stelle, an der neu angesetzt wird, ist eine zusätzliche Ansatzstelle mit allem, was daran schiefgehen kann. Wer vorher rechnet, wechselt zwischen zwei Nähten.

Angebrochene Spulen lagern

Eine Spule, die im Gerät bleibt, zieht Feuchtigkeit und rostet an — bei unlegiertem Draht sichtbar, bei Aluminium unsichtbar als Oxidschicht. Das Ende im Halter einhängen, damit sich der Draht nicht abwickelt, und die Spule bei längerer Pause herausnehmen. Was ein schlecht laufender Draht anrichtet, steht unter Probleme mit dem Drahtvorschub.

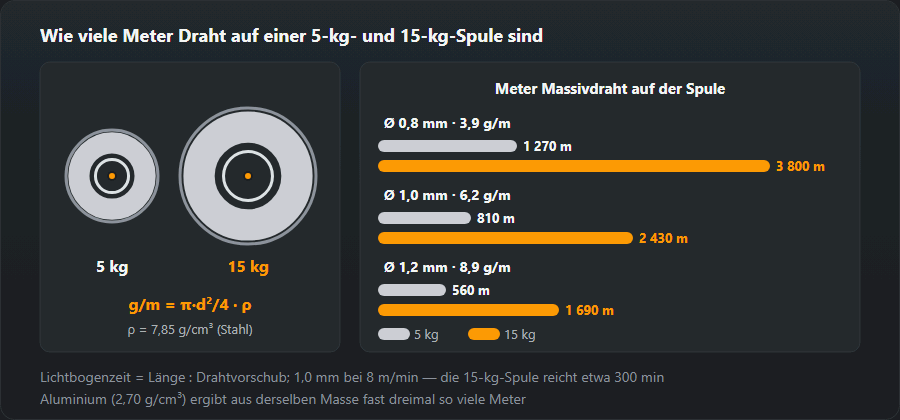

Wie viele Meter Draht auf einer 5-kg- und einer 15-kg-Spule sind

Die Tabelle oben nennt die fertigen Längen für die beiden gängigsten Spulen. Für jede andere Masse die Kilogramm mit den Metern je Kilogramm malnehmen — für Stahldraht:

• 0,6 mm — 451 m/kg,
• 0,8 mm — 253 m/kg,
• 1,0 mm — 162 m/kg,
• 1,2 mm — 113 m/kg,
• 1,6 mm — 63 m/kg.

So ergibt eine 18-kg-Spule Draht 1,0 mm rund 2 920 m, ein 250-kg-Fass Draht 1,2 mm rund 28 000 m.

Die Länge fällt mit dem Quadrat des Durchmessers. Von 1,0 auf 1,2 mm gibt es aus derselben Masse 1,44-mal weniger Meter, bei 0,8 mm 1,56-mal mehr. Eine kleine 1-kg-Spule für das Hobbygerät sind 253 m Draht 0,8 oder 451 m Draht 0,6. Edelstahldraht liegt in der Dichte nahe an Stahl, deshalb fasst der Rechner beide zusammen.

Aluminium, Kupfer und Bronze

Bei Aluminium (2,70 g/cm³) wiegt ein Meter Draht 1,0 mm 2,12 g, eine 2-kg-Spule hat also rund 940 m, bei 1,2 mm rund 655 m. Kupfer- und Bronzedrähte zum MIG-Löten (8,80 g/cm³) sind schwerer als Stahl: 1,0 mm wiegt 6,91 g/m, eine 5-kg-Spule ergibt rund 720 m. Im Rechner den richtigen Werkstoff wählen — Aluminium mit der Voreinstellung Stahl kommt fast dreimal zu kurz heraus.

Schema herunterladen: SVG · PNG

Für wie viele Minuten Lichtbogen eine Spule reicht

Die Zeit ist Länge geteilt durch Drahtvorschub. Die Geschwindigkeiten unten stammen aus denselben Strom-Vorschub-Beziehungen, die der Rechner für die Drahtvorschubgeschwindigkeit nutzt:

• 0,8 mm bei 120 A — 7,5 m/min. Die 5-kg-Spule reicht für etwa 170 min Lichtbogen, die 15-kg-Spule für etwa 8,5 Stunden.
• 1,0 mm bei 180 A — 8 m/min, also 49 g Draht pro Minute (rund 3 kg je Lichtbogenstunde). Die 15-kg-Spule sind 300 min, etwa fünf Stunden.
• 1,2 mm bei 250 A — 7,5 m/min und 4 kg/h. Die 15-kg-Spule ist in weniger als vier Lichtbogenstunden leer.

Beim MAG-Schweißen brennt der Lichtbogen in einer Achtstundenschicht meist etwa zwei Stunden, eine 15-kg-Spule 1,0 mm reicht also zwei bis drei Schichten, 1,2 mm bei höherem Strom knapp zwei.

Rechenbeispiel: wie viele Spulen für einen Auftrag

Der Auftrag: 120 m Kehlnähte mit Schenkellänge z = 6 mm (a-Maß ≈ 4,2 mm), MAG, Draht 1,0 mm.

1. Nahtquerschnitt: z²/2 plus 10 % Überhöhung = 6²/2 × 1,1 ≈ 19,8 mm².
2. Schweißgut je Meter: 19,8 mm² × 7,85 g/cm³ ≈ 0,155 kg/m.
3. Draht je Meter bei einem MAG-Ausbringen von 93 % (Spritzer, Drahtenden): 0,155 / 0,93 ≈ 0,167 kg/m.
4. Gesamt: 120 m × 0,167 ≈ 20 kg Draht.
5. Spulen: Eine 15-kg-Spule reicht für etwa 90 m dieser Naht, bestellt werden also zwei. Dieselben Zahlen liefert der Rechner für das Schweißgut; hier als „Verbrauch je Meter“ eingegeben ergeben sie die Nahtlänge je Spule.

Wie viel ist auf einer angebrochenen Spule

Spule wiegen und die Masse einer leeren Spule gleicher Bauart abziehen — Kunststoff-, Drahtkorb- und Holzspulen wiegen unterschiedlich, deshalb eine leere einmal wiegen und den Wert mit Marker aufs Vorschubgerät schreiben. Noch 8 kg Draht 1,0 mm? Das sind rund 1 300 m, bei 8 m/min 160 min Lichtbogen. Ein paar Prozent für die letzten Windungen am Kern abziehen, die ohnehin nicht durch das Vorschubgerät gehen.

Häufige Fehler und woran man sie erkennt

• Brutto statt netto. Auf dem Etikett steht die Drahtmasse, die Waage zeigt Draht plus Spule. Mit Brutto gerechnet wird der Rest zu lang.
• Fülldraht wie Massivdraht gerechnet. Die Füllung hat eine andere Dichte als der Mantel, es sind also mehr Meter, als die Formel sagt. Die Masse je Meter aus dem Datenblatt des Herstellers nehmen.
• Spule wochenlang im Gerät. Rost auf dem Draht heißt ruckelnder Vorschub und Poren. In Pausen kommt die Spule zurück in den Beutel.
• Zu lockere Spulenbremse. Nach dem Loslassen des Tasters dreht die Spule nach und der Draht springt von den Windungen — ein Fall für Drahtvorschub-Probleme.

Drahtkosten zusammen mit Gas und Lohn summiert der Schweißkostenrechner.

Autor: Dmitry Frolov, Schweißer und Metallbauer Aktualisiert: 28. September 2026
