Comprimento de fio na bobina
Comprimento a partir da massa da bobina e do diâmetro, massa por metro, tempo de arco a uma dada velocidade e o cordão que uma bobina dá.
Resposta curta
Uma bobina de 15 kg de fio maciço leva: 0,8 mm — 3 801 m, 1 mm — 2 433 m, 1,2 mm — 1 690 m. A calculadora abaixo aceita qualquer massa de bobina e mostra quanto resta.
De onde sai o comprimento
Do volume: massa a dividir pela densidade dá o volume, a dividir pela secção do fio dá o comprimento. Como a secção cresce com o quadrado do diâmetro, passar de 0,8 para 1,2 mm reduz o comprimento mais do que se espera — com o mesmo peso sobram uns 45 %.
| Ø, mm | g/m | m em 5 kg | m em 15 kg |
|---|---|---|---|
| 0,6 | 2,2 | 2250 | 6760 |
| 0,8 | 3,9 | 1270 | 3800 |
| 1,0 | 6,2 | 810 | 2430 |
| 1,2 | 8,9 | 560 | 1690 |
| 1,6 | 15,8 | 320 | 950 |
Os números saem da geometria do fio e da densidade do aço, tal como na calculadora acima; os comprimentos vão arredondados às dezenas de metros.
Para que serve
Para a pergunta de se a bobina começada ainda chega para o trabalho. Trocar de bobina a meio de um cordão comprido não custa só tempo: o sítio onde se reata é mais um ponto de recomeço, com tudo o que aí pode correr mal. Quem calcula antes, troca entre dois cordões.
Bobinas começadas
Uma bobina que fica na máquina apanha humidade e enferruja — no fio de aço vê-se, no de alumínio não, porque é uma camada de óxido. Prenda a ponta no suporte para o fio não se desenrolar, e retire a bobina quando a paragem for longa. O que um fio que corre mal provoca está em problemas de alimentação do fio.

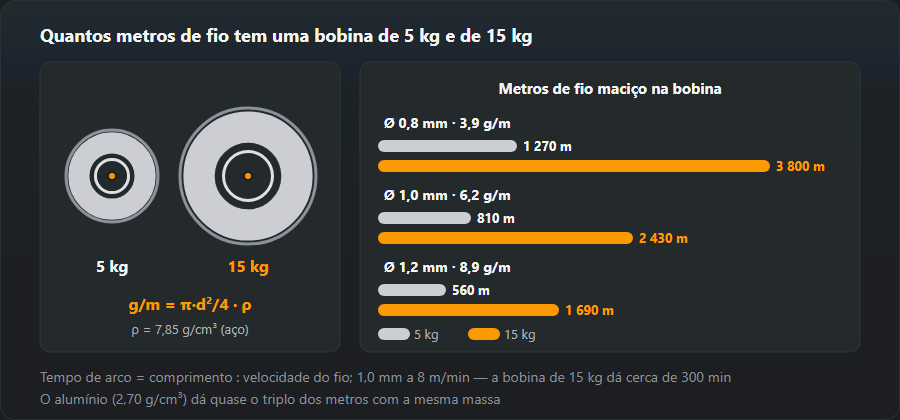

Quantos metros de fio tem uma bobina de 5 kg e de 15 kg
A tabela acima dá os comprimentos já feitos para as duas bobinas mais comuns. Para qualquer outra massa, multiplique-a pelos metros que há num quilo — para fio de aço:
- 0,6 mm — 451 m/kg (bobina de 5 kg ≈ 2 250 m),
- 0,8 mm — 253 m/kg (5 kg ≈ 1 270 m, 15 kg ≈ 3 800 m),
- 1,0 mm — 162 m/kg (5 kg ≈ 810 m, 15 kg ≈ 2 430 m),
- 1,2 mm — 113 m/kg (15 kg ≈ 1 690 m),
- 1,6 mm — 63 m/kg (15 kg ≈ 950 m).
O comprimento desce com o quadrado do diâmetro. Passar de 1,0 para 1,2 mm dá 1,44 vezes menos metros com a mesma massa; descer para 0,8 mm dá 1,56 vezes mais. Uma bobina pequena de 1 kg para uma MIG de garagem são 253 m de fio 0,8 ou 451 m de 0,6. O fio inox tem densidade próxima da do aço, por isso a calculadora junta-os.
Alumínio, cobre e bronze
No alumínio (2,70 g/cm³) um metro de fio de 1,0 mm pesa 2,12 g, por isso uma bobina de 2 kg tem cerca de 940 m, e de 1,2 mm cerca de 655 m. Os fios de cobre e bronze para brasagem MIG (8,80 g/cm³) pesam mais do que o aço: 1,0 mm são 6,91 g/m e uma bobina de 5 kg dá cerca de 720 m. Escolha o material certo na calculadora — o alumínio com o aço por defeito sai quase três vezes curto.
Para quantos minutos de arco dá a bobina
O tempo é o comprimento a dividir pela velocidade do fio. As velocidades abaixo saem das mesmas relações corrente–velocidade que usa a calculadora da velocidade do fio:
- 0,8 mm a 120 A — 7,5 m/min. A bobina de 5 kg dá para cerca de 170 min de arco; a de 15 kg, para cerca de 8,5 horas.
- 1,0 mm a 180 A — 8 m/min, ou seja, 49 g de fio por minuto (cerca de 3 kg por hora de arco). A bobina de 15 kg são 300 min, umas cinco horas.
- 1,2 mm a 250 A — 7,5 m/min e 4 kg/h. A bobina de 15 kg acaba em menos de quatro horas de arco.
Em MIG o arco costuma estar aceso cerca de duas horas num turno de oito, por isso a bobina de 15 kg de 1,0 mm são dois a três turnos, e a de 1,2 mm com mais corrente, pouco menos de dois.
Exemplo: quantas bobinas encomendar para uma obra
A obra: 120 m de cordões de ângulo com perna z = 6 mm (garganta a ≈ 4,2 mm), MAG, fio de 1,0 mm.
- Secção do cordão: z²/2 mais 10 % de sobre-espessura = 6²/2 × 1,1 ≈ 19,8 mm².
- Metal depositado por metro: 19,8 mm² × 7,85 g/cm³ ≈ 0,155 kg/m.
- Fio por metro com rendimento MAG de 93 % (salpicos, pontas): 0,155 / 0,93 ≈ 0,167 kg/m.
- Total: 120 m × 0,167 ≈ 20 kg de fio.
- Bobinas: uma de 15 kg dá para cerca de 90 m deste cordão, por isso encomende duas. A calculadora do metal depositado dá os mesmos números e, introduzidos aqui como «consumo por metro», o comprimento de cordão por bobina.
Quanto resta numa bobina começada
Pese a bobina e subtraia a massa de uma bobina vazia do mesmo tipo — as de plástico, de cesto de arame e de madeira pesam diferente, por isso pese uma vazia uma vez e escreva o valor a marcador no alimentador. Restam 8 kg de fio de 1,0 mm? São cerca de 1 300 m, a 8 m/min 160 min de arco. Tire uns pontos percentuais pelas últimas espiras junto ao cubo, que de qualquer forma não passam pelo alimentador.
Erros frequentes e como os ver
- Massa bruta em vez de líquida. O rótulo dá a massa do fio; a balança, fio mais bobina. Contar pela bruta aumenta o que resta.
- Fio fluxado contado como maciço. O núcleo tem outra densidade que a bainha, por isso há mais metros do que diz a fórmula. A massa por metro vem da ficha do fabricante.
- Bobina semanas no alimentador. Ferrugem no fio é alimentação aos solavancos e poros. Entre trabalhos a bobina volta ao saco.
- Travão da bobina frouxo. Ao largar o gatilho a bobina continua a rodar e o fio salta das espiras — isso já é assunto de problemas de alimentação do fio.
O custo do fio junto com o gás e a mão-de-obra soma-o a calculadora do custo da soldadura.
Perguntas frequentes
Quanto fio tem uma bobina de 15 kg?
Em aço de 1,0 mm, cerca de 2430 m; em 1,2 mm, uns 1690 m. O comprimento cai com o quadrado do diâmetro: a mesma caixa dá bastante menos metros com fio mais grosso.
Porque é que sai menos do que o calculado?
Porque as últimas voltas junto ao núcleo já não se desenrolam bem e o resto é deitado fora. Conte com um a dois por cento de desconto — e em alumínio com mais, porque aí os problemas de enrolamento começam mais cedo.
Para quanto cordão dá uma bobina?
Depende do consumo por metro de cordão, que sai do cálculo do metal depositado. Como ordem de grandeza: uma bobina de 15 kg dá, num cordão de ângulo a4, cerca de 90 m.
Quantos metros de fio tem uma bobina de 5 kg?
Em fio de aço: 0,6 mm cerca de 2 250 m, 0,8 mm 1 270 m, 1,0 mm 810 m, 1,2 mm 560 m. O comprimento é inversamente proporcional ao quadrado do diâmetro, e no alumínio é quase o triplo.
Quanto pesa um metro de fio de 1,0 mm?
De aço, 6,2 g (6,17 g exactos a 7,85 g/cm³), ou seja, 162 m por quilo. O fio de 0,8 mm pesa 3,9 g/m e o de 1,2 mm, 8,9 g/m.
Quanto tempo de arco dá uma bobina de 15 kg?
Fio de 1,0 mm a 8 m/min (cerca de 180 A) dá para uns 300 minutos de arco, ou seja, dois a três turnos de MIG.
