Peso de la barra corrugada: calculadora y tabla
La barra corrugada de 8 mm pesa 0,395 kg/m; la de 10, 0,617; la de 12, 0,888; la de 16, 1,578 kg/m. Abajo tienes la calculadora del peso por metro y por barra, una tabla de 14 diámetros de 6 a 40 mm con el peso de barras de 6 y 12 m y la tabla «cuántos metros de varilla hay en una tonelada».
Respuesta corta
El peso de la barra corrugada es 0,00617 · d² kg/m (d = diámetro nominal en mm): la EN 10080 calcula la masa nominal con el área del círculo de diámetro nominal y 7,85 g/cm³, así que las corrugas no cambian el resultado. La de 12 mm pesa 0,888 kg/m, una barra de 12 m 10,65 kg, y una tonelada de 12 mm son 1 126 m. Los metros por tonelada de todos los diámetros están más abajo.
Peso de la barra corrugada: tabla de 6 a 40 mm
La masa nominal por metro es la misma para B500S, B500SD o B500B — solo depende del diámetro. La tabla la da con tres decimales; la EN 10080 redondea los mismos valores a tres cifras significativas (Ø14: 1,21; Ø40: 9,86 kg/m).
| Diámetro, mm | Sección, mm² | Masa nominal, kg/m | Barra 6 m, kg | Barra 12 m, kg | Tolerancia de masa EN 10080, % |
|---|---|---|---|---|---|
| 6 | 28,3 | 0,222 | 1,33 | 2,66 | ±6,0 |
| 8 | 50,3 | 0,395 | 2,37 | 4,74 | ±6,0 |
| 10 | 78,5 | 0,617 | 3,70 | 7,40 | ±4,5 |
| 12 | 113,1 | 0,888 | 5,33 | 10,65 | ±4,5 |
| 14 | 153,9 | 1,208 | 7,25 | 14,50 | ±4,5 |
| 16 | 201,1 | 1,578 | 9,47 | 18,94 | ±4,5 |
| 18 | 254,5 | 1,998 | 11,99 | 23,97 | ±4,5 |
| 20 | 314,2 | 2,466 | 14,80 | 29,59 | ±4,5 |
| 22 | 380,1 | 2,984 | 17,90 | 35,81 | ±4,5 |
| 25 | 490,9 | 3,853 | 23,12 | 46,24 | ±4,5 |
| 28 | 615,8 | 4,834 | 29,00 | 58,00 | ±4,5 |
| 32 | 804,2 | 6,313 | 37,88 | 75,76 | ±4,5 |
| 36 | 1 017,9 | 7,990 | 47,94 | 95,88 | ±4,5 |
| 40 | 1 256,6 | 9,865 | 59,19 | 118,38 | ±4,5 |
Las barras se venden sobre todo en 12 m y 6 m, los diámetros pequeños también en rollo. Si tu largo es otro, escríbelo en el campo «Longitud» de la calculadora. La varilla americana (#3, #4… según ASTM A615) se designa de otra forma y no está en esta tabla: introduce su diámetro en milímetros. La calculadora usa el valor exacto π/4·d²·7,85, así que el peso de la barra puede diferir de la tabla en 0,01 kg.
Cuántos metros de varilla hay en una tonelada
El almacén vende por toneladas y la planilla de armado está en metros. Metros por tonelada = 1000 entre la masa por metro: para 12 mm son 1000 / 0,888 = 1 126 m, unas 94 barras de 12 m.
| Diámetro, mm | Masa nominal, kg/m | Metros por tonelada | Barras de 6 m por tonelada | Barras de 12 m por tonelada |
|---|---|---|---|---|
| 6 | 0,222 | 4 505 | 750,9 | 375,5 |
| 8 | 0,395 | 2 534 | 422,4 | 211,2 |
| 10 | 0,617 | 1 622 | 270,3 | 135,2 |
| 12 | 0,888 | 1 126 | 187,7 | 93,9 |
| 14 | 1,208 | 828 | 137,9 | 69,0 |
| 16 | 1,578 | 634 | 105,6 | 52,8 |
| 18 | 1,998 | 501 | 83,4 | 41,7 |
| 20 | 2,466 | 405 | 67,6 | 33,8 |
| 22 | 2,984 | 335 | 55,9 | 27,9 |
| 25 | 3,853 | 260 | 43,3 | 21,6 |
| 28 | 4,834 | 207 | 34,5 | 17,2 |
| 32 | 6,313 | 158 | 26,4 | 13,2 |
| 36 | 7,990 | 125 | 20,9 | 10,4 |
| 40 | 9,865 | 101 | 16,9 | 8,4 |
Al revés: 850 m de barra de 10 mm pesan 850 × 0,617 = 524 kg. Los metros reales de una tonelada servida se apartan de la tabla dentro de la tolerancia de masa; la ves más abajo.
Por qué las corrugas no cambian el peso

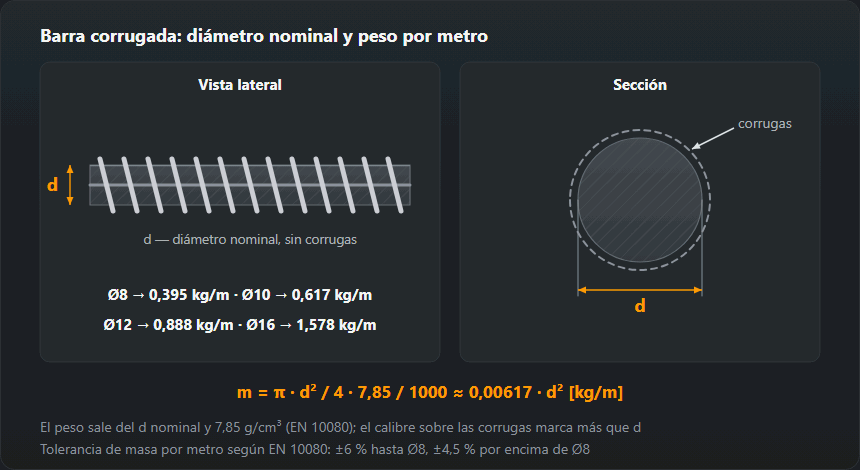

Una barra corrugada no tiene un único diámetro: el núcleo es más fino y las corrugas sobresalen. Por eso la norma no mide el diámetro, sino la masa: el diámetro nominal es el de una barra lisa con la misma masa por metro. La EN 10080 calcula la masa nominal a partir del diámetro nominal con 7,85 g/cm³, igual que la calculadora de arriba para un «Redondo» de acero. Así que la barra corrugada de 12 y el redondo liso de 12 pesan lo mismo: 0,888 kg/m.
Tolerancia de masa. Según la EN 10080, la masa real por metro puede apartarse de la nominal un ±6 % hasta 8 mm y un ±4,5 % por encima de 8 mm. Un metro de 12 mm puede pesar entre 0,848 y 0,928 kg, y una tonelada tiene entre unos 1078 y 1179 m. Si pagas por peso cuenta el ticket de báscula; si pagas por metros, la masa nominal de la tabla.
Ejemplo: armadura de una zapata corrida
Zapata corrida de 30 m, cuatro barras longitudinales de 12 mm, estribos de 6 mm cada 20 cm (151 estribos de 1,0 m de desarrollo).
- Longitudinales: 4 × 30 = 120 m × 0,888 = 106,6 kg.
- Estribos: 151 m × 0,222 = 33,5 kg.
- En total, unos 140 kg (106,6 + 33,5), más solapes y recortes según el proyecto.
El alambre de atar es una partida aparte y pequeña; no entra en la masa de la armadura.
Qué más puedes calcular
Redondo y cuadrado lisos (EN 10060, EN 10059): calculadora del peso del redondo de acero; chapa, tubos, perfiles y angulares: calculadora de peso del acero; vigas y UPN: tabla de pesos de perfiles; cortar barras a medida con el mínimo desperdicio: plan de corte.
Preguntas frecuentes
¿Cuánto pesa un metro de barra corrugada de 12 mm?
0,888 kg (masa nominal según EN 10080). Una barra de 6 m pesa 5,33 kg y una de 12 m, 10,65 kg. La de 10 mm pesa 0,617 kg/m y la de 16, 1,578 kg/m.
¿Cuántos metros de varilla de 12 mm hay en una tonelada?
1 126 m, unas 94 barras de 12 m. De 10 mm son 1 622 m; de 8 mm, 2 534 m; de 16 mm, 634 m.
¿La barra corrugada pesa lo mismo que el redondo liso?
Sí, con el mismo diámetro nominal. El diámetro nominal de una barra corrugada es, por definición, el de una barra lisa de la misma masa, y la masa se calcula con 7,85 g/cm³.
¿Qué tolerancia de masa tiene la barra corrugada?
Según la EN 10080, ±6 % hasta 8 mm y ±4,5 % por encima de 8 mm. Un metro de 12 mm puede pesar entre 0,848 y 0,928 kg.
¿Cuánto pesa una barra de 8 mm de 6 m?
6 × 0,395 = 2,37 kg. Una de 12 m pesa 4,74 kg, y una tonelada de 8 mm son 2 534 m.
