Обслуговування апарата й типові відмови

Більшість звернень у сервіс закінчується продуванням і заміною кабелю маси. Розберемо, що перевірити самому за пів години, щоб не платити за те саме.

Пил — причина номер один

Інвертор охолоджується повітрям, яке тягне крізь себе разом з усім пилом цеху. Металевий та абразивний пил осідає на радіаторі й на платі: спочатку апарат починає раніше йти в теплове реле, потім з’являються пробої.

Продувати сухим стисненим повітрям низького тиску, обов’язково знеструмивши й давши постояти — у конденсаторах лишається заряд. Періодичність: раз на місяць у запиленому цеху, раз на квартал у гаражі.

Кабель маси та роз’єми

Завантажити схему: SVG · PNG

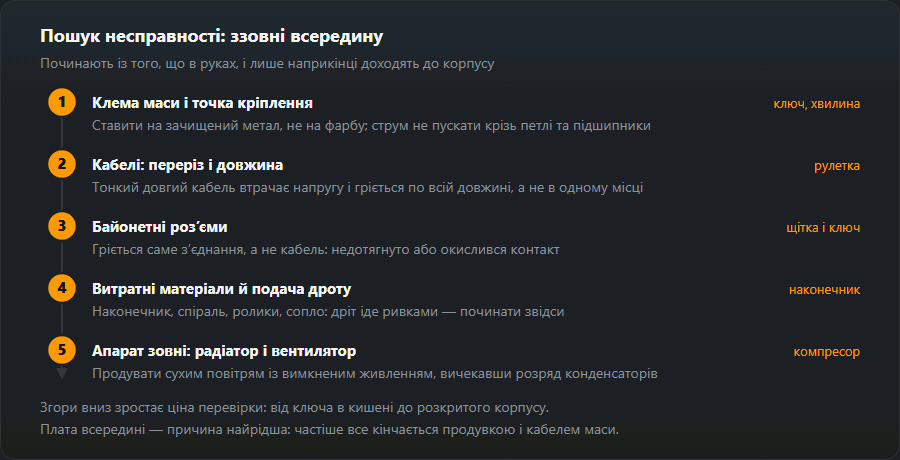

Друга за частотою причина «апарат став погано варити» — контакт, а не сам апарат. Перевіряйте за ланцюжком:

1. Затискач маси. Пружина послабла, губки в окалині — контакт поганий. Ставити на зачищений метал, а не на фарбу.
2. Точка кріплення. Через петлі, шарніри та підшипники струм не пускати: підгорають і псуються.
3. Роз’єми байонета. Прокрутити, дотиснути. Роз’єм, що гріється, — вірна ознака поганого контакту.
4. Переріз і довжина. Тонкий довгий кабель просідає за напругою; рахуйте переріз кабелю.

Типові відмови

Окремий розбір випадку з автоматом — на сторінці вибиває автомат під час зварювання. Перерахувати, який автомат потрібен, допоможе калькулятор ТВ та автомата.

Простий регламент

• Щозміни: оглянути кабелі на порізи, перевірити затискач маси, очистити сопло.
• Раз на місяць: продути спіраль, перевірити ролики, дотиснути роз’єми.
• Раз на квартал: продути апарат усередині, перевірити вентилятор.
• Зберігання: сухе приміщення. Конденсат після морозу — часта причина пробою при першому вмиканні, тому занесеному з холоду апарату дають відігрітися, не вмикаючи.

Подавальний механізм: ролики, притиск, канал

У напівавтоматі половина «поломок апарата» — насправді шлях дроту від котушки до наконечника. Перевіряють його в такому порядку, бо кожен наступний крок потребує більше розбирання:

1. Гальмо котушки. Слабке — котушка після зупинки крутиться далі й дріт сходить із намотування; туге — мотор подачі працює під навантаженням, і дріт прослизає в роликах.
2. Ролики. Канавка під діаметр і тип дроту: V — для суцільного сталевого, U — для алюмінію, з насічкою — для порошкового. Діаметр, вибитий на ролику, має збігатися з котушкою: ролик 1,0 під дротом 0,8 мм його не тримає, і дріт прослизає.
3. Притиск. Рівно настільки, щоб дріт перестав прослизати, коли його притримують рукою в рукавиці біля виходу пальника. Притиск «до упору» сплющує дріт, він потім чіпляється в каналі й наконечнику, а алюміній просто мне.
4. Канал. Зі знятим наконечником дріт має проштовхуватися крізь пальник рукою без помітного опору. Якщо йде туго, канал продувають з боку подавального механізму, а якщо не допомагає — міняють. Для сталі — сталевий канал, для алюмінію — тефлоновий або графітовий.

При заміні каналу довжину відміряють на випрямленому рукаві пальника. Короткий лишає зазор у роз’ємі, де дріт завертається, довгий згинається в рукаві й гальмує дріт. Витратні частини пальника розібрані на сторінці пальник MIG/MAG — витратні частини, а типові ознаки ривків — у статті дріт подається ривками.

Газова лінія: герметичність і витрата

Негерметичність шланга чи з’єднання не лише марнує газ. Шланг із негерметичним штуцером підсмоктує повітря за принципом ежектора й дає пори, хоча ротаметр показує правильну витрату. Перевірка займає п’ять хвилин:

• відкрити балон, закрити подачу біля пальника й намастити з’єднання водою із засобом для посуду — бульбашки покажуть витік;
• оглянути шланг по всій довжині, особливо біля штуцерів, де він тріскає першим;
• перевірити витрату кнопкою продування газу на подавальному механізмі, а не «на слух».

Скільки газу має йти при даному соплі й струмі, порахує калькулятор витрати газу.

Блок охолодження в пальників із рідинним охолодженням

Пальник із рідинним охолодженням перегрівається не тому, що слабкий, а тому, що рідина не циркулює. Перед зміною перевіряють рівень у бачку й те, чи повертається рідина в нього струменем. У систему заливають рідину, рекомендовану виробником апарата, а не воду з-під крана: накип забиває тонкі канали пальника, а звичайна вода замерзає в неопалюваному цеху й розриває шланги.

Періодична електрична перевірка

Продування й підтягування роз’ємів — це обслуговування. Перевірку безпеки описує окремий стандарт — EN IEC 60974-4, присвячений періодичному огляду й випробуванням обладнання для дугового зварювання. До неї входять зовнішній огляд, цілісність захисного провідника, опір ізоляції, струми витоку, напруга холостого ходу й перевірка роботи. Її виконує людина з електричною кваліфікацією та приладами, а періодичність задає роботодавець в оцінці ризиків або виробник в інструкції. Результат записують у картку апарата разом із датою наступної перевірки, щоб її нікому не треба було пам’ятати.

Приклад: MIG почав стріляти, а дріт «буксує»

Симптом: дуга нерівна, дріт то пришвидшується, то стає, на наконечнику налиплі краплі. Порядок пошуку причини:

1. Струмовий наконечник. Отвір розбитий в овал — замінити. Коштує копійки й знімає половину таких скарг.
2. Маса. Затискач на зачищеному металі, роз’єм затягнутий (див. вище).
3. Ролики й притиск. Канавка під дріт, притиск за пробою з рукавицею.
4. Канал. Проштовхнути дріт рукою без наконечника; є опір — продути або замінити.
5. Гальмо котушки й сам дріт. Іржавий дріт із котушки, що лежала в сирості, не пройде гладко крізь жоден механізм.

Лише коли всі п’ять пунктів гаразд, а проблема лишається, є сенс їхати в сервіс — і тоді варто описати, що вже перевірено.

Помилки, що скорочують життя апарата

• Продування впритул повним тиском. Струмінь вбиває пил під елементи й може загубити підшипник вентилятора.
• Мастило чи олія в каналі. Збирає пил і стружку, і за тиждень дріт іде гірше, ніж до «обслуговування».
• Робота від подовжувача на котушці. Незмотана котушка гріється й просаджує напругу — та сама проблема є в таблиці відмов у рядку про автомат.
• Розкриття корпусу на гарантії. Спершу п’ять кроків ззовні; зірвана пломба при забитому радіаторі — втрата гарантії без причини.

Автор: Dmitry Frolov, зварник, виготовлення металоконструкцій Оновлено: 28 вересня 2026
