Калькулятор часу охолодження t8/5

Час проходу з’єднання від 800 до 500 °C вирішує, яка структура вийде в зоні термічного впливу. Це той самий параметр, який у технологічній карті захований за діапазоном погонної енергії та температурою підігріву.

Коротка відповідь

Час охолодження t8/5 — це час, за який з’єднання остигає з 800 до 500 °C. Для нелегованих і низьколегованих конструкційних сталей добрий діапазон — 5–25 с. Приклад: лист 10 мм, 1,2 кДж/мм, без підігріву дає за EN 1011-2 близько 14,7 с (перехідна товщина 16,1 мм, тому працює формула 2D); підігрів до 100 °C подовжує час до 21,1 с. На тонкому листі вплив погонної енергії величезний: 6 мм за 0,8 кДж/мм — це 18,2 с, а за 1,5 кДж/мм вже 63,9 с. Для гартованих сталей S690 і S890 діє діапазон виробника, зазвичай 6–15 с. Приклади розрахунку — нижче.

Уже з термічним ККД. Не знаєте — порахуйте в калькуляторі погонної енергії
Без підігріву — температура цеху

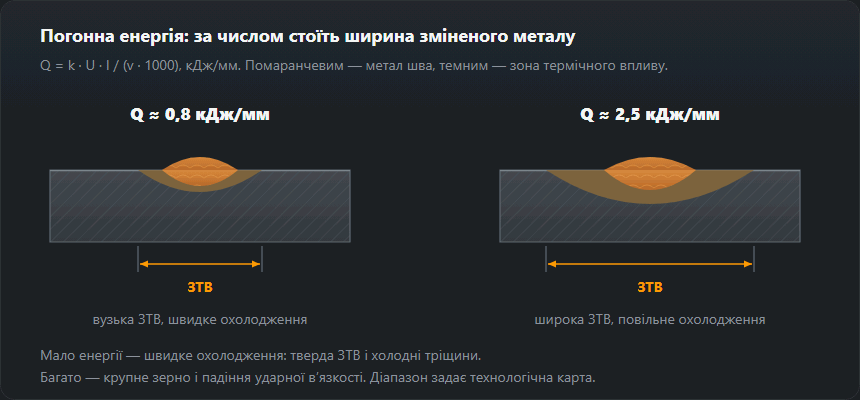

Два розрізи шва з вузькою і широкою зоною термічного впливу за малої та великої погонної енергії
Погонна енергія задає ширину смуги металу, властивості якої змінилися. Брак приходить з обох кінців діапазону.

Завантажити схему: SVG · PNG

Формули за EN 1011-2

Норма дає дві формули, бо тепло відводиться двома способами.

Тривимірно — метал товстий, тепло йде на всі боки:
t8/5 = (6700 − 5·T₀) · Q · (1/(500−T₀) − 1/(800−T₀)) · F3

Двовимірно — лист тонкий, тепло розтікається лише в площині:
t8/5 = (4300 − 4,3·T₀) · 10⁵ · Q²/d² · (1/(500−T₀)² − 1/(800−T₀)²) · F2

Яка формула діє, вирішує перехідна товщина — та, за якої обидві дають однаковий результат. Калькулятор рахує її сам і показує поряд із відповіддю: нижче за неї працює 2D, вище — 3D. За тривимірного тепловідведення товщина з результату зникає: додавати метал далі безглуздо.

Реклама

Коефіцієнт форми

З’єднання відводить тепло тим краще, чим більше стінок сходиться в одному місці: кожна стінка — окремий шлях для тепла, шов холоне швидше, і t8/5 коротший. Норма враховує це коефіцієнтами з таблиці D.1 — що менший коефіцієнт, то коротший час.

Вид з’єднанняF2F3
Валик на пластині1,01,0
Стиковий шов0,90,9
Кутовий шов, кутове з’єднання0,90,67
Кутовий шов, таврове з’єднання0,45–0,670,67

Для таврового з’єднання норма дає F2 діапазоном 0,45–0,67. Калькулятор рахує за верхнім значенням: воно дає довше t8/5, тобто менш обережну оцінку, — саме її й варто перевіряти.

Який час добрий

t8/5, сЩо це означає
< 5Гартівна структура в ЗТВ, твердість вище 380 HV, ризик холодних тріщин
5–25Робочий діапазон для нелегованих і низьколегованих конструкційних сталей
> 25Велике зерно, падіння ударної в’язкості, на великих товщинах ще й деформації
У дрібнозернистих сталей вікно вужче

Для поліпшених високоміцних сталей — S690, S890 — виробник задає свій діапазон, зазвичай близько 6–15 с, і вийти з нього легше, ніж на S355. Там діє паспорт матеріалу, а не загальна таблиця. Те саме й з нержавійкою: у неї враховується не гартування, а час, проведений в інтервалі випадіння карбідів.

Де це потрібно

  • Під час добору підігріву. Якщо температура підігріву вийшла високою, а гріти нічим — t8/5 показує, скільки доведеться добрати погонною енергією.
  • Під час атестації технології. У протокол WPQR пишуть фактичну погонну енергію; перерахунок у t8/5 каже, чи є шанс отримати потрібну ударну в’язкість і твердість.
  • Під час розбору тріщин. Холодна тріщина в ЗТВ — майже завжди надто короткий час охолодження в парі з воднем. Перевіряють обидва, а не одну марку електрода.

Таблиця t8/5 за погонною енергією й товщиною листа

Час охолодження для стикового шва без підігріву (20 °C), порахований тими самими формулами, що й калькулятор, — разом із вибором формули 2D чи 3D за перехідною товщиною.

Q, кДж/ммd = 6 ммd = 10 ммd = 15 ммd = 20 ммd = 30 мм
0,818,26,53,83D3,83D3,83D
1,028,410,24,83D4,83D4,83D
1,240,914,76,55,73D5,73D
1,563,923,010,27,13D7,13D
2,0113,640,918,210,29,53D
2,5177,663,928,416,011,93D

Час t8/5 у секундах для стикового шва (F = 0,9) за початкової температури 20 °C. Позначка 3D — товщина більша за перехідну, рахує тривимірна формула; без позначки — двовимірна. Вікно 5–25 с, як у калькуляторі.

Що видно в таблиці

На тонкому листі час росте з квадратом енергії: 6 мм за 0,8 кДж/мм — 18,2 с, за 1,5 кДж/мм уже 63,9 с — далеко за вікном 5–25 с, з ризиком крупного зерна. На товстому листі (позначка 3D) товщина перестає грати роль: 20 і 30 мм за 1,2 кДж/мм дають ті самі 5,7 с, бо тепло йде вже в усі боки. Там час росте лише лінійно з енергією, і без підігріву його важко подовжити.

Приклади розрахунку

Приклад 1: лист 10 мм, 1,2 кДж/мм, без підігріву

Це значення калькулятора за замовчуванням (стиковий шов, F = 0,9). Перехідна товщина виходить 16,1 мм, отже, за 10 мм працює формула 2D: t8/5 ≈ 14,7 с, середня швидкість охолодження 300 / 14,7 ≈ 20,4 K/с. Результат посередині робочого вікна.

Приклад 2: той самий лист із підігрівом до 100 і 150 °C

За T₀ = 100 °C час росте до 21,1 с, за 150 °C — до 27,5 с і виходить уже за верхню межу 25 с. На тонкому листі з підігрівом легко перестаратися: для 10 мм за цієї енергії 150 °C — забагато, якщо цього не вимагає водень.

Приклад 3: S355 20 мм після підігріву до 120 °C

Без підігріву 20 мм за 1,2 кДж/мм дають 5,7 с (формула 3D) — біля самої нижньої межі. Підігрів до 120 °C, який для S355 з рутиловим електродом видає калькулятор підігріву, подовжує час до 7,6 с, а підняття енергії до 1,5 кДж/мм — до 9,6 с. Обидва важелі разом упевнено зсувають з'єднання всередину вікна.

Приклад 4: ті самі 10 мм у різних з'єднаннях

За 1,2 кДж/мм і 20 °C: валик на пластину (F = 1,0) — 16,4 с, стиковий шов (0,9) — 14,7 с, кутовий шов у тавровому з'єднанні (0,67) — 11,0 с. Три стінки забирають тепло швидше за дві, тому тавр охолоджується на чверть швидше за стик із того самого листа.

Яку погонну енергію вибрати під потрібне t8/5

Формули можна обернути. За тривимірного тепловідведення, 20 °C і F = 0,9 час пропорційний енергії: t8/5 ≈ 4,76 · Q. Щоб отримати 10 с на товстому листі, потрібно близько 2,1 кДж/мм — багато для одного проходу, тому на товстих деталях час подовжують радше підігрівом. За двовимірного тепловідведення час росте з квадратом Q: для 10 мм t8/5 ≈ 10,2 · Q², тож 10 с дає близько 1,0 кДж/мм, а 25 с — близько 1,56 кДж/мм. Енергію за режимом зварювання порахує калькулятор погонної енергії.

Формула 2D чи 3D: від чого залежить перехідна товщина

Перехідна товщина росте з енергією й початковою температурою. Для стикового шва без підігріву вона дорівнює 13,1 мм за 0,8 кДж/мм, 16,1 мм за 1,2, 18,0 мм за 1,5 і 23,2 мм за 2,5 кДж/мм. Той самий лист 20 мм буває «товстим» для кореневого проходу й «тонким» для широкого заповнювального — калькулятор вибирає формулу сам і показує, яку застосував.

Типові помилки в розрахунку t8/5

  • Енергія дуги замість погонної енергії. У формулу входить Q з тепловим ККД процесу, а не голе U·I·60/(v·1000).
  • Одиниці. Q у кДж/мм; введення в кДж/см (удесятеро більше) дає абсурдно довгі часи.
  • T₀ першого проходу для всього шва. Для наступних проходів початкова температура — міжпрохідна, зазвичай вища за підігрів.
  • Не той тип з'єднання. Тавр, порахований як стик, завищує час приблизно на третину (приклад 4) — оцінка виходить надто оптимістичною.
  • Одне вікно для всіх сталей. 5–25 с стосується нелегованих і низьколегованих сталей; у поліпшуваних сталей діапазон вужчий — з паспорта матеріалу.

Часті питання

Чому саме від 800 до 500 градусів?

У цьому проміжку аустеніт перетворюється на ту структуру, з якою з’єднання житиме далі. Швидко — вийде мартенсит: твердий і схильний до холодних тріщин. Повільно — виросте зерно й упаде ударна в’язкість. Нижче 500 °C перетворення вже завершене, вище 800 °C ще не починалося, тому міряють саме цей відрізок.

Звідки взяти погонну енергію для формули?

З калькулятора погонної енергії: струм, напруга та швидкість дають Q = k · U · I · 60 / (v · 1000). Сюди вводять значення вже з термічним ККД, а не енергію дуги.

Що робити, якщо час вийшов надто коротким?

Важелі два: підігрів і погонна енергія. Підігрів працює сильніше, бо входить у формулу двічі — множником перед дужкою і всередині самих різниць температур. Підняти струм теж можна, але тут швидко впираєшся у верхню межу з технологічної карти.

Яке t8/5 правильне для сталі S355?

Для нелегованих і низьколегованих конструкційних сталей, зокрема S355, робочий діапазон — 5–25 с. Менше 5 с загрожує гартівна структура й холодні тріщини, більше 25 с — крупне зерно й падіння ударної в'язкості. У поліпшуваних сталей (S690, S890) вікно вужче — за паспортом виробника.

Товстий лист охолоджується швидше?

Лише до перехідної товщини. Нижче неї (формула 2D) час падає з квадратом товщини: за 1,2 кДж/мм 10 мм дають 14,7 с, 15 мм — 6,5 с. Вище (формула 3D) товщина вже не впливає: 20 і 30 мм дають ті самі 5,7 с.

Наскільки підігрів подовжує t8/5?

Помітно. Лист 10 мм за 1,2 кДж/мм: 14,7 с без підігріву, 21,1 с за 100 °C, 27,5 с за 150 °C. Лист 20 мм: 5,7 с без підігріву і 7,6 с за 120 °C.

Автор: , зварник, виготовлення металоконструкцій Оновлено:
