مشعل MIG/MAG: ما الذي يبلى فيه

خمس قطع تبلى باستمرار في المشعل ووحدة التغذية: فوهة التيّار وبوق الغاز وموزّع الغاز والبطانة وبكرات التغذية، وتلفها يظهر في اللُّحام قبل أن يظهر بالعين. معرفة علاماتها تختصر نصف أعطال الورشة.

الجواب المختصر

في مشعل MIG/MAG ووحدة التغذية خمسة مستهلكات، ويتآكل كلٌّ منها بطريقة مختلفة. فوهة التيار: الثقب البيضوي يعطي قوسًا متقطعًا ويلتصق السلك، ويجب أن تطابق السلك (فوهة 1.0 mm لسلك 1.0 mm، وأكبر بمقاس للألومنيوم). بوق الغاز: يضيّق الرذاذ تدفق الغاز ويسبّب مساميّة؛ نحو 12 mm حتى 200 A و⁦15–16 mm⁩ فوقها. موزّع الغاز: الثقوب المسدودة تجعل ستار الغاز مضطربًا وتسبّب مسامًا رغم التدفق الجيد. البطانة: الأوساخ والطول الخاطئ تنتهي بتشابك السلك عند البكرات («عشّ الطائر»)، ولا تلفّ الخرطوم على شكل دائرة. بكرات التغذية: البالية منها تنزلق وتقشر السلك. والسعة «250 A عند 60 %» تعني 6 دقائق من كل 10؛ وعند 200 A تصبح نحو 94 %، وللتشغيل المستمر 194 A. والأجزاء الخمسة وأعراض تآكلها أدناه.

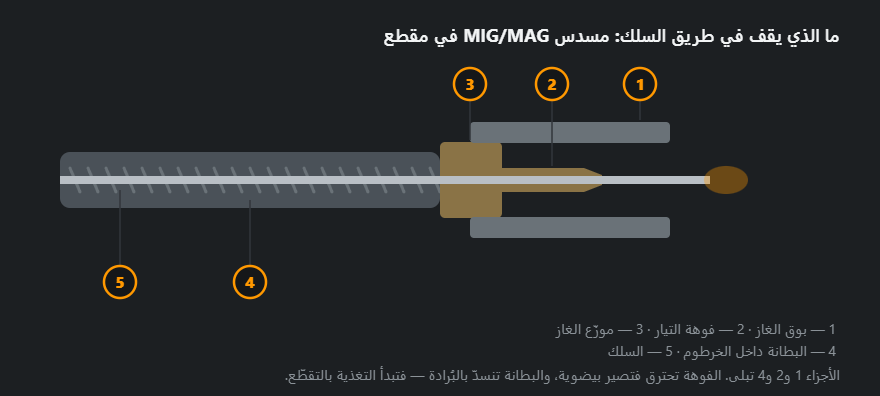

مقطع في مشعل MIG/MAG على امتداد السلك: البطانة وموزّع الغاز وفوهة التيار والبوق
الأجزاء 1 و2 و4 تبلى. والمقطع هو الموضع الوحيد الذي تُرى فيه المقاومة التي يجدها السلك.

نزّل الرسم: SVG · PNG

فوهة التيار

تنقل التيار إلى السلك وتوجّهه. تحترق داخليًّا فيتّسع ثقبها ويصير بيضويًّا، فيتفاوت التماس ويتقطّع القوس. قطرها يُختار حسب السلك: 0.8 للسلك 0.8، وهكذا — والفوهة الأوسع «لتمرّ بسهولة» خطأ يعطي قوسًا متذبذبًا.

القطعةوظيفتهاعلامة التآكلالعمر
فوهة التيّارتنقل التيّار إلى السلكقوس متلعثم، تيّار غير مستقرّ، التصاق السلك بالفوهةمن ساعات إلى وردية
بوق الغازيشكّل ستار الغازرذاذ ملتصق ومسام في اللحاميُنظَّف كل ساعة ويُستبدل بعد أسابيع
موزّع الغازيوزّع الغاز بانتظامستار مضطرب ومسام رغم التدفّق الجيّدأسابيع
البطانة الموجِّهةتوجّه السلك داخل الكابلتغذية متقطّعة وتشابك السلكأشهر
بكرات التغذيةتدفع السلكانزلاق وبرادة مقشورة من السلكأشهر
إعلان

البوق

يوجّه الغاز حول الحوض. يمتلئ بالرذاذ فيضيق مخرج الغاز وتظهر المسامية، ويسخن أكثر فيتلف. نظّفه دوريًّا بأداة غير فولاذية، واستعمل مانع الرذاذ. والمسافة بين طرف الفوهة وحافّة البوق تُضبط حسب نمط الانتقال: بارزة قليلًا في الانتقال بالقِصَر، وغائرة في الانتقال الرذاذي.

البطانة

أنبوب لولبي داخل الخرطوم يقود السلك. يمتلئ ببُرادة نحاسية وغبار، فيزداد الاحتكاك ويبدأ السلك يتعثّر في سيره. انفخها عند كل تغيير بكرة، ولا تلوِ الخرطوم بنصف قطر صغير. وطولها يجب أن يوافق الخرطوم بالضبط: القصيرة تترك فجوة يلتوي فيها السلك.

موزّع الغاز

يوزّع الغاز حول الفوهة بانتظام. يتلف نادرًا، لكن ثقوبه تنسدّ بالرذاذ فيخرج الغاز من جهة واحدة. علامته مسامية على جانب واحد من اللُّحام دون الآخر.

متى تُستبدل ولماذا مبكّرًا

القطع المستهلكة أرخص بكثير من إعادة اللحام. فوهة تيار تكلّف أقلّ من ساعة عمل، ووصلة مرفوضة تكلّف التخديد وإعادة اللحام وإعادة الفحص. غيّرها عند أول علامة لا عند العطل الكامل.

اختيار المشعل حسب التيار: ماذا يعني «250 A عند 60 %»

يُصنَّف المشعل، مثل الماكينة، بتيار عند دورة تشغيل معيّنة ضمن دورة مدّتها عشر دقائق. و«250 A عند 60 %» تعني أن المشعل يعمل على 250 A ستّ دقائق من كل عشر ثم يجب أن يبرد. وخلافًا للماكينة لا حماية حرارية للمشعل — فإذا حُمّل فوق طاقته سخن ببساطة، وأوّل ما يتضرّر فوهة التيار وموزّع الغاز وعزل المقبض.

ويُحوَّل إلى تيار آخر بالقانون التربيعي نفسه الذي تستعمله حاسبة دورة التشغيل: دورة التشغيل تتغيّر مع مربّع نسبة التيارين.

  • عند 200 A: ⁦60 % × (250 / 200)² ≈ 94 %⁩ — عمل شبه متواصل.
  • عمل متواصل (100 %): ⁦250 × √0.6 ≈ 194 A⁩.
  • عند 280 A: ⁦60 % × (250 / 280)² ≈ 48 %⁩ — أقلّ من نصف الوقت.

هذا تقدير لمقارنة المشاعل، والمعتمد بيانات الصانع. والقاعدة العملية: اختر مشعلًا يقع تيار عملك المعتاد تحت تياره الاسمي بوضوح، لأن اللحامات الطويلة في الوضع المسطّح تقترب من العمل المتواصل.

CO₂ أم خليط: لماذا تنخفض قدرة التحمّل

كثيرًا ما يعطي الصانعون للمشعل قيمتين: مع CO₂ ومع خليط الأرغون M21، والثانية أقلّ. فالقوس في خليط غنيّ بالأرغون يشعّ حرارة أكثر نحو البوق وفوهة التيار، فيسخن المشعل نفسه أكثر عند التيار نفسه. فإن كنت تلحم بـ M21 ولم تجد في الكتالوج إلا قيمة CO₂، فاحسب بهامش. وأيّ غاز لأيّ عمل يشرحه اختيار غاز الحماية.

فوهات التيار: القطر والسنّ والمادّة

الخاصّيةما يُفحصالخطأ الذي يقع
قطر الثقبمختوم على الفوهة ويساوي السلك (⁦0.8 / 1.0 / 1.2⁩)؛ وللألومنيوم أكبرفوهة 1.0 على سلك 0.8 — القوس «يسبح» من الدقيقة الأولى
السنّM6 في المشاعل الأصغر وM8 في الأكبر — حسب موزّع الغازفوهة «تكاد تناسب» فتركب على سنّين فقط
المادّةنحاس E-Cu للعمل العام، وCuCrZr للتيارات العالية والورديات الطويلةالفوهات الأرخص بلا وسم يتّسع ثقبها أسرع
الشدّبمفتاح أو زرّادية حتى التوقّف، بلا قوّةالفوهة المشدودة بالأصابع تسخن عند التلامس

يجب أن يناسب سنّ الفوهة وطولها موزّعَ الغاز في سلسلة المشعل المعيّنة — فتُشترى القطع البديلة برمز المشعل لا «بالعين».

أشكال البوق وموضع فوهة التيار

  • الأسطواني — أوسع تغطية بالغاز، للوصلات التناكبية والمرّات الطويلة في الوضع المسطّح.
  • المخروطي — للوصلات الزاوية والأماكن الضيّقة؛ فتحته الضيّقة تنسدّ أسرع فيُنظَّف أكثر.
  • موضع فوهة التيار. في الانتقال بالقصر على الصاج الرقيق تكون الفوهة مستويةً مع حافّة البوق أو بارزةً قليلًا، وفي الانتقال الرذاذي والتيارات العالية تكون غائرةً داخل البوق، بعيدًا عن الحوض والحرارة.

ويُبقى الطول الحرّ للسلك عند نحو ⁦10–15⁩ ضعف قطر السلك، وتغيير موضع الفوهة لا يغيّر هذه القاعدة. والعلاقة بين سرعة السلك والتيار والطول الحرّ تحسبها حاسبة سرعة تغذية السلك.

ثلاثة مشاعل من الجانب: طرف التلامس غائر في الفوهة ومستوٍ معها وبارز منها؛ طول السلك البارز L واحد في الثلاثة، ويتغيّر بُعد الفوهة عن القطعة H
يُقاس طول السلك البارز من الطرف: إدخاله في الفوهة يقرّبها من الحوض، وإبرازه يبعدها.

نزّل الرسم: SVG · PNG

مثال: مشعل لورشة، سلك 1.0، غاز M21

ورشة هياكل فولاذية، سلك 1.0 mm، تيار العمل ⁦180–220 A⁩، غاز M21، ولحامات زاوية بطول بضع عشرات من السنتيمترات.

  1. أعلى تيار عمل 220 A. مشعل «250 A عند 60 % مع CO₂» يعطي عند 220 A نحو ⁦60 % × (250 / 220)² ≈ 77 %⁩، لكن قدرته مع M21 أقلّ — فيتآكل الهامش.
  2. الاستنتاج: إمّا مشعل بدرجة أعلى، وإمّا التحقّق من قيمة الخليط في الكتالوج.
  3. فوهات تيار 1.0 بسنّ موزّع الغاز؛ ومع ورديتين — CuCrZr.
  4. بوق مخروطي للزوايا، وبخّاخ مانع الرذاذ خالٍ من السيليكون.
  5. بطانة فولاذية تُنفخ شهريًّا — انظر صيانة ماكينة اللحام.

أخطاء شائعة مع المشعل

  • الطرق بالبوق على القطعة لنفض الرذاذ. يتشقّق العازل ويصير البوق موصلًا للتيار — فيقفز القوس إليه.
  • غياب موزّع الغاز أو تلفه. يخرج الغاز غير منتظم ويدخل الرذاذ إلى المشعل.
  • تجليخ الرذاذ عن فوهة التيار. يفقد الثقب استدارته؛ واستبدال الفوهة أرخص وأسرع.
  • تحميل المشعل فوق طاقته «لأن الماكينة تعطي أكثر». تيار الماكينة ليس تيار المشعل — الحلقة الأضعف هي التي تقرّر.

أسئلة متكرّرة

كم تدوم فوهة التيار؟

حسب التيار والسلك: من بضع ساعات قوس إلى وردية كاملة. العلامة ليست الزمن بل السلوك: قوس يتقطّع، وتيار يتفاوت، وسلك يخرج منحرفًا عن المركز. افحص الثقب — إن صار بيضويًّا فقد انتهت.

لماذا يلتصق الرذاذ داخل البوق؟

لأنه ساخن وقريب. رشّ مانع الرذاذ يقلّله، والتنظيف بأداة خشبية أو نحاسية لا فولاذية — الخدش يجعل الرذاذ يلتصق أسرع في المرّة القادمة. والبوق المسدود يخنق الغاز فتظهر المسامية.

ما بطانة الألمنيوم؟

من التفلون أو ما يشبهه، لا من لولب فولاذي. سلك الألمنيوم طريّ ويتآكل على الفولاذ، وبُرادته تسدّ البطانة سريعًا. ومعها تُستعمل بكرة على شكل U وضغط أقلّ — التفصيل في مشاكل تغذية السلك.

أيّ مشعل MIG يناسب ماكينة 200 A؟

مشعل يقع تياره الاسمي فوق تيارك المعتاد بوضوح. فالمشعل المصنّف 250 A عند 60 % يعمل عند 200 A نحو 94 % من الوقت وفق القانون التربيعي، فيناسب ماكينة 200 A. وإن كنت تلحم بخليط M21 فتحقّق من قيمة الخليط — فهي كثيرًا ما تكون أقلّ من قيمة CO₂.

فوهة تيار M6 أم M8؟

يقرّر ذلك موزّع الغاز في مشعلك: السلاسل الصغيرة غالبًا M6 والكبيرة M8. وتُشترى الفوهة برمز المشعل وقطر السلك لا بالسنّ وحده، لأن الأطوال تختلف أيضًا.

هل تستحقّ فوهات CuCrZr ثمنها؟

سبيكة النحاس بالكروم والزركونيوم أقسى وتتحمّل الحرارة أفضل، فيتّسع ثقبها ويفقد استدارته أبطأ. وهي مجدية مع التيارات العالية والعمل بورديتين؛ أمّا للّحام المتقطّع فتكفي فوهة عادية من نحاس E-Cu.
