استهلاك الغاز الواقي وعمر الأسطوانة

كم غازًا يستهلك تدفّق معيّن، وكم تدوم الأسطوانة، وكم يكلّف الغاز في الوصلة الواحدة.

الجواب المختصر

التدفّق المعتاد: MAG، فولاذ — ⁦10–16⁩؛ TIG، فولاذ ومقاوم للصدأ — ⁦6–10⁩؛ حماية الجذر داخل الأنبوب — ⁦4–8 l/min⁩. وأسطوانة 40 l عند 200 bar تسع 8000 لتر غاز، وعند 12 l/min تكفي نحو إحدى عشرة ساعة قوس. والحاسبة أدناه تحسب الرصيد والاستهلاك لكل وردية.

من الضغط إلى الحجم

الحجم الحرّ يساوي سعة الأسطوانة مضروبةً في الضغط بالبار تقريبًا: أسطوانة 50 لترًا عند 200 بار تحمل نحو 10 آلاف لتر. والمقياس على المنظّم يقرأ الضغط لا الكمّية — ومع الأرغون يهبط بانتظام، أمّا مع CO₂ السائل فيبدو ممتلئًا طويلًا ثم يهبط سريعًا في النهاية.

كيف يُخفض الاستهلاك

تدفّق صحيح لا زائد، وبوق نظيف، وخرطوم سليم بلا تسريب، وتقليل الإشعالات غير الضرورية. وفي الريح ساتر لا زيادة تدفّق: الزيادة تنفق الغاز ولا تحمي.

التدفّق حسب الطريقة

قيم لفوّهة ⁦12–16 mm⁩ بلا تيّار هواء. عند وجود تيّار لا تزد التدفّق بل احجب الموقع: التيّار القويّ جدًّا يصبح مضطربًا ويسحب الهواء بنفسه.

مثال محلول: كم غازًا للوردية وللشهر

لحّام MAG في الهياكل الفولاذية، سلك 1.0 mm، خليط Ar+18 % CO₂، وتدفّق 14 l/min (منتصف المدى ⁦10–16⁩ في الجدول). ومن ثماني ساعات وردية يشتعل القوس نحو ساعتين، والباقي تركيب وتجليخ وتنقّل.

1. الاستهلاك في الوردية: 14 l/min × 120 min = 1680 l.
2. ما في الأسطوانة: 40 l × 200 bar = 8000 l.
3. كم وردية: 8000 / 1680 ≈ 4.8 — أسطوانة في الأسبوع.
4. في الشهر: مع 20 وردية 33600 لتر، أي أكثر من أربع أسطوانات سعة 40 لترًا.
5. كلفة الوردية: 1680 / 8000 = 21 % من سعر التعبئة. اضربها في سعر مورّدك — ولا حاجة إلى سعر اللتر.

والورشة نفسها في TIG: 8 l/min وساعة ونصف قوس، لأن اللحام أبطأ والتحضير أطول. أي 720 لترًا في الوردية، وتكفي أسطوانة 40 لترًا إحدى عشرة وردية، وتكلّف الوردية 9 % من التعبئة.

الإشعالات ونقاط التثبيت: غاز لا يظهر في زمن القوس

كل إشعال يسبقه تدفّق مسبق، وكل إطفاء يتبعه تدفّق لاحق. فإذا استغرقا معًا 5 ثوانٍ عند 12 l/min كلّف الإشعال الواحد لترًا. ومع 200 نقطة تثبيت ولحامات قصيرة في الوردية يصبح ذلك 200 لتر، أي أكثر من ثُمن استهلاك المثال. ويضاف دفق الخرطوم بعد التوقّف: يبقى في الخرطوم غاز بضغط المنظّم فيخرج دفعة واحدة عند أوّل ضغطة. وفي أعمال التثبيت يوفّر تقصير التدفّق المسبق أكثر ممّا يوفّره العبث بمقياس التدفّق.

حماية الجذر تُحسب بطريقة أخرى

غاز حماية الجذر داخل الأنبوب يجري طوال الوقت حتى بلا قوس: التطهير قبل اللحام، والتوقّفات، وتبديل السلك. لذلك ضع في المعادلة كل الزمن الذي يكون فيه الأنبوب مسدودًا ويُطهَّر، لا زمن القوس، والتدفّق من سطر «حماية الجذر» في الجدول (⁦4–8 l/min⁩).

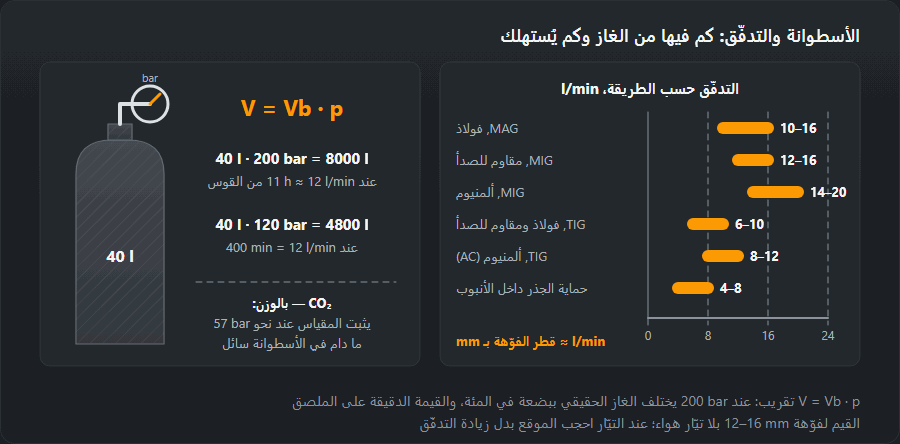

نزّل الرسم: SVG · PNG

كم بقي في الأسطوانة — قراءة المقياس

مقياس الضغط العالي على المنظّم يُظهر الضغط، والحجم تحسبه بنفسك: أسطوانة 40 لترًا عند 120 بار فيها 4800 لتر، وعند 12 l/min تكفي 400 دقيقة، أي أقل بقليل من 7 ساعات قوس. ومع الأرغون وخلائطه تهبط القراءة بانتظام وخطّيًّا مع الاستهلاك: المؤشّر في المنتصف يعني نصف الغاز.

• الحرارة تغيّر القراءة لا الكمّية. يرتفع الضغط وينخفض مع درجة الحرارة المطلقة: أسطوانة مُلئت إلى 200 بار عند ⁦20 °C⁩ تُظهر نحو 180 بار عند −10 °C (263/293 ≈ 0.9). الغاز كلّه باقٍ — فلا تحسبه تسريبًا في موقع شتوي.
• المعادلة V = Vb · p تقريبية. عند 200 بار يحيد الغاز الحقيقي عن المثالي ببضعة في المئة، والمحتوى الدقيق بالمتر المكعب مكتوب على الملصق أو في وثائق المورّد.
• لا تفرغها حتى الصفر. في النهاية لا يكفي الضغط أمام المنظّم فيتذبذب التدفّق، والأسطوانة الفارغة المفتوحة تسحب الرطوبة. الباقي يعود مع الأسطوانة.

أسطوانة CO₂: الحساب بالوزن

ثاني أكسيد الكربون في الأسطوانة سائل. وما دام فيها سائل يثبت المقياس على ضغط البخار — نحو 57 بار في حرارة الغرفة — ولا يهبط إلا حين ينفد السائل، فالمؤشّر لا يقول شيئًا عن الرصيد. تُوزن الأسطوانة ويُطرح الوزن الفارغ المختوم على العنق، والكيلوغرام من CO₂ يعطي نحو نصف متر مكعب من الغاز. ومع التدفّق العالي يبرّد CO₂ النقيّ المنظّم حتى يتجمّد — والحلّ منظّم مُسخَّن لا فتح الصمام أكثر.

l/min وCFH — التحويل

مقاييس التدفّق والأدلّة الأمريكية تعطي التدفّق بوحدة CFH (قدم مكعب في الساعة). 1 CFH = 0.472 l/min و1 l/min = 2.12 CFH. ضبطات شائعة: 10 l/min ≈ 21 CFH، 12 l/min ≈ 25 CFH، 15 l/min ≈ 32 CFH، 20 l/min ≈ 42 CFH. حوّل قيمة CFH إلى l/min أوّلًا ثم أدخلها في الحاسبة.

ويحوّل محوّل وحدات اللحام قيم CFH، ومعها البوصة في الدقيقة و psi و kJ/in الواردة في الأوراق الأمريكية، بخطوة واحدة.

أخطاء شائعة وكيف تكشفها

• مدّة الوردية بدل زمن القوس. تخرج النتيجة أكبر بثلاث إلى أربع مرّات. العلامة: تقول الحاسبة إن الأسطوانة تكفي وردية واحدة وهي في الواقع تكفي أسبوعًا — فقد أدخلت زمن العمل.
• مقياس تدفّق لغاز آخر. مقياس الكرة معايَر لغاز بعينه، وإذا نُقل من الأرغون إلى CO₂ أظهر غير ما يجري فعلًا. يُتحقّق من الضبط بمقياس يوضع على البوق.
• التسريب. أغلق صمام الأسطوانة والمنظّم ممتلئ، وراقب مقياس الضغط العالي ربع ساعة. أيّ هبوط تسريب في المنظّم أو الخرطوم أو الوصلة السريعة — ابحث عنه بماء وصابون.
• تدفّق مرفوع «احتياطًا». يزيد الاستهلاك وتسوء الحماية. والمسامّ مع تدفّق عالٍ إشارة للبحث عن تيّار هواء وبوق مسدود — راجع المسامية في اللحام.

أيّ غاز يناسب أيّ معدن تشرحه صفحة اختيار الغاز الواقي، وكلفة الغاز مع السلك والأجر تجمعها حاسبة كلفة اللحام، وتدفّق الأرغون في TIG مشروح في صفحة لحام TIG.
