Lire un symbole de soudure ISO 2553 : flèche, ligne de référence, dimensions

Un symbole de soudure est une consigne condensée : quel joint, quel côté, quelle forme, quelle dimension, quelle longueur, par quel procédé. Lisez-le dans cet ordre et il cesse d’être énigmatique.

Réponse courte

On le lit dans l’ordre : la flèche pointe vers le joint, et le côté est fixé par la ligne de référence, et non par « dessus » ou « dessous » : dans l’ISO 2553 (système A), un symbole sur le trait continu appartient au côté flèche, un symbole sur le trait interrompu au côté opposé. Le nombre avant le symbole est la dimension (a ou z), après lui vient le nombre × la longueur des segments, avec l’intervalle entre eux entre parenthèses. La queue porte le procédé et le niveau de qualité.

Télécharger le schéma : SVG · PNG

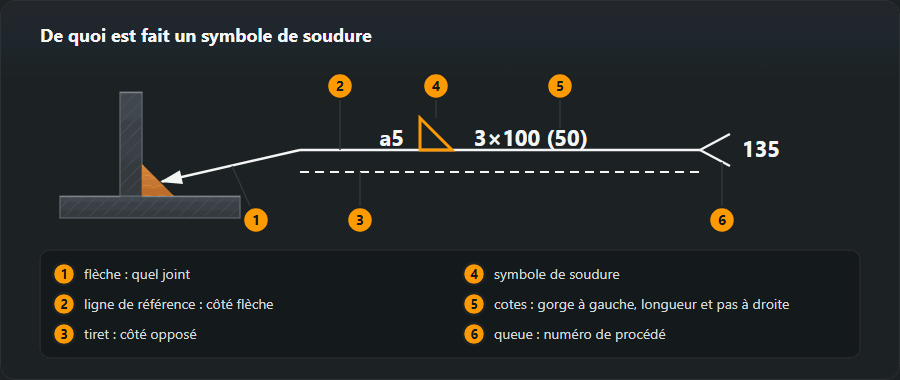

L’ordre de lecture

1. La flèche. Le joint concerné. Sur une préparation dissymétrique, la flèche est coudée et pointe vers la pièce à préparer.

2. La ligne et le côté. Le système A de l’ISO 2553 utilise une ligne de référence continue avec une ligne en tirets à côté : symbole sur la ligne continue = côté de la flèche, sur la ligne en tirets = côté opposé. L’AWS A2.4 utilise une seule ligne : en dessous = côté de la flèche, au-dessus = côté opposé.

3. La forme. Triangle — soudure d’angle. V — bout à bout en V simple. Carré — bout à bout à bords droits. Demi-V — chanfrein simple en K. U et J — préparations en U et en J. Un symbole de part et d’autre de la ligne signifie des soudures des deux côtés.

4. La dimension, à gauche. a suivi d’un nombre est la gorge de calcul ; z est la longueur du côté. Pour les soudures bout à bout, la profondeur de préparation peut figurer ici à la place.

5. La longueur, à droite. Un nombre seul est la longueur. Une expression comme 3×50 (100) est une soudure discontinue : trois tronçons de 50 mm séparés par des intervalles de 100 mm, mesurés de la fin d’un tronçon au début du suivant (détaillé plus bas).

6. La queue. Numéro de procédé, référence du DMOS (WPS), niveau de qualité, exigence de CND — tout ce que le bureau d’études a choisi d’y mettre.

Télécharger le schéma : SVG · PNG

Symboles complémentaires

Un exemple détaillé

Un symbole montrant un triangle sur la ligne continue, a5 à sa gauche, 3×80 (200) à sa droite, un cercle au coude et 135 dans la queue se lit ainsi : une soudure d’angle côté flèche, gorge de calcul de 5 mm, discontinue — trois tronçons de 80 mm séparés par des intervalles de 200 mm — réalisée sur tout le pourtour de la pièce, en soudage MAG avec fil plein.

Composez le vôtre et voyez-le dessiné dans le générateur de symboles de soudure, et vérifiez le calcul de a à z avec le calculateur de soudure d’angle.

Symboles de soudure d’un vrai plan, décortiqués élément par élément

Voici trois symboles qu’on retrouve sans cesse sur les plans d’atelier de charpente métallique. Chacun se lit dans le même ordre : flèche → ligne → symbole → dimension à gauche → longueur à droite → repères au coude → queue. Tenez-vous à cet ordre et rien n’est oublié.

Exemple 1 : une soudure d’angle double sur un assemblage en T

Deux triangles sur la ligne de référence, l’un au-dessus de l’autre, chacun avec a4, rien à droite, 135 dans la queue. Il n’y a pas de ligne en tirets — et c’est correct : l’ISO 2553 permet de l’omettre quand une soudure des deux côtés est symétrique, c’est-à-dire le même symbole et les mêmes dimensions de chaque côté.

• Quoi : deux soudures d’angle, une de chaque côté de l’âme.
• Quelle taille : gorge de calcul a4, soit 4 mm ; le côté vaut 4 × 1,41 ≈ 5,7 mm, et c’est ce que le soudeur contrôle au calibre.
• Quelle longueur : aucun nombre à droite signifie une soudure continue sur tout le joint.
• Comment : 135 dans l’ISO 4063 est le soudage MAG avec fil plein.

Un calcul à faire avant de commencer : une soudure d’angle a4 a une section de a² = 16 mm², deux en font 32 mm². Par mètre de joint, cela fait 32 cm³, soit environ 250 g de métal déposé avant toute surépaisseur. La consommation de fil se planifie à partir de chiffres de ce type.

Exemple 2 : un bout à bout en V simple avec reprise à l’envers

Un V sur la ligne continue, le demi-cercle d’une reprise à l’envers sur la ligne en tirets, 111/ISO 5817-C dans la queue. Lisez : préparation en V simple et soudure bout à bout côté flèche, avec une passe sur la racine de l’autre côté. Dans la queue, 111 est le soudage à l’arc à l’électrode enrobée, ISO 5817-C est le niveau de qualité C, celui auquel la soudure sera jugée. Il n’y a aucune dimension devant le V, donc la pénétration complète est exigée ; si le bureau d’études avait accepté une pénétration partielle, une profondeur telle que s6 serait écrite à cet endroit.

À l’atelier, le demi-cercle de l’autre côté désigne une opération précise : retourner la pièce ou passer dessous, gouger la racine à l’envers jusqu’au métal sain et déposer une passe. Prévoyez-le dans l’ordre d’assemblage avant que la pièce soit soudée dans une position où sa face inférieure n’est plus accessible.

Exemple 3 : un poteau sur sa platine, soudure de chantier sur tout le pourtour

Un triangle avec a6 sur la ligne continue, un cercle et un drapeau au coude, 136 dans la queue. Lisez : soudure d’angle a6 côté flèche, sur tout le contour fermé, réalisée sur chantier et non à l’atelier, au fil fourré sous protection gazeuse (136 dans l’ISO 4063). Pour un poteau en tube carré de 200×200, cela fait un peu moins de 0,8 m de soudure. Sans le cercle, la soudure ne couvrirait que la face touchée par la flèche ; sans le drapeau, l’atelier pourrait souder la platine avant l’expédition, et le poteau ne tiendrait pas dans le camion ou ne pourrait pas être réglé sur ses tiges d’ancrage.

Les dimensions a, z et s et comment les convertir

L’ISO 2553 définit a comme la hauteur du plus grand triangle isocèle inscriptible dans la section de la soudure d’angle, et z comme la longueur du côté. Pour une soudure d’angle à côtés égaux et à face plane, z = a·√2 ≈ 1,41·a, et inversement a ≈ 0,7·z. La section d’une telle soudure est exactement a², donc même un petit changement de dimension change beaucoup la quantité de métal :

Le tableau donne un minimum théorique : acier à 7,85 g/cm³, sans surépaisseur, sans pertes. Passer de a4 à a5 ajoute 56 % de métal déposé, passer de a5 à a7, presque le double. Surdimensionner une soudure « par sécurité » n’est pas gratuit : cela coûte du fil, des heures et de la déformation. Vérifiez la dimension pour une tôle donnée dans le calculateur de gorge et de côté.

• Côtés inégaux. La norme dit que le symbole a ne doit pas être employé dans ce cas ; la dimension est précisée autrement, en général en donnant les deux côtés. Une cote a sur une soudure d’angle à côtés inégaux est une raison de poser la question.
• Soudures bout à bout. Le symbole peut être précédé de s — l’épaisseur de la soudure, pénétration comprise. Une absence de cote à côté d’un symbole de soudure bout à bout se lit comme une pénétration complète.
• La longueur nominale dans la norme est la longueur sur laquelle la soudure a sa dimension complète. Les cratères d’extrémité ne comptent pas, donc a5 200 signifie 200 mm de a5 complet.

Soudures discontinues : n × l (e), détaillées pas à pas

L’expression à droite du symbole a trois parties : n — le nombre d’éléments de soudure, l — la longueur de chacun, (e) — l’intervalle entre eux. Dans l’ISO 2553, l’intervalle est mesuré de la fin d’un élément au début du suivant ; la documentation de PTC pour le logiciel de CAO Creo le décrit de la même façon quand elle compare l’ISO à l’ANSI/AWS, où le pas se mesure d’axe en axe.

Télécharger le schéma : SVG · PNG

1. Longueur de joint occupée : L = n·l + (n − 1)·e. Pour 3×50 (100) : 150 + 200 = 350 mm.
2. Longueur réelle de soudure : n·l = 150 mm ; le reste, ce sont des intervalles.
3. Combien d’éléments tiennent : n = (L + e) / (l + e), arrondi à l’entier inférieur. Sur un joint de 1000 mm à 50 (100) : 1100 / 150 = 7,3, donc 7 éléments sur 950 mm. Il reste 50 mm — savoir si la soudure doit commencer et finir aux extrémités du joint, c’est au plan de le dire, pas au soudeur.
4. Conversion en AWS : pas = l + e, donc la même soudure s’écrit 50-150.

Une soudure discontinue des deux côtés est soit en chaîne — les éléments se font face — soit en quinconce, avec les éléments d’un côté en face des intervalles de l’autre. Pour une soudure en quinconce, la norme définit aussi le décalage : la distance entre le début du soudage d’un côté et le début de l’autre. Ce sont des soudures différentes même quand les nombres sont identiques, donc regardez comment les symboles sont dessinés.

La queue : lire des inscriptions séparées par des barres obliques

Les inscriptions de la queue sont séparées par des barres obliques, et chacune renvoie à une norme différente. 135/ISO 5817-C/ISO 6947-PB se décompose ainsi :

• 135 — le procédé selon l’ISO 4063 (MAG, fil plein). Les numéros les plus courants sont 111, 135, 136 et 141 ; la liste complète est dans le tableau des numéros de procédés.
• ISO 5817-C — le niveau de qualité auquel les imperfections sont jugées ; la signification des niveaux B, C et D est traitée sur la page ISO 5817.
• ISO 6947-PB — la position de soudage, ici soudure en angle à plat ; les codes de position sont expliqués sous positions de soudage.

La queue peut aussi contenir un numéro de DMOS (WPS) ou des exigences de contrôle. Quand toutes les soudures de la feuille partagent les mêmes données, les concepteurs les reportent souvent dans les notes générales au-dessus du cartouche — les queues disparaissent des symboles et la note s’applique à leur place.

Erreurs fréquentes dans la lecture des symboles de soudure

1. « Au-dessus de la ligne = côté de la flèche ». Une règle prise sur des plans où la ligne en tirets est sous la ligne continue. Dans le système A, ce qui compte est la ligne sur laquelle se trouve le symbole, et la ligne en tirets peut être dessinée au-dessus ou en dessous de la ligne continue. Cherchez d’abord la ligne en tirets, puis lisez.
2. Côté de la flèche confondu avec le côté visible. Le côté de la flèche est le côté que la flèche touche, pas celui que vous voyez sur la vue. Sur une coupe vue de l’autre direction, les deux s’inversent.
3. a lu comme z. Une soudure d’angle z5 faite en a5 a un côté de 7,1 mm au lieu de 5 mm et une section double (25 au lieu de 12,5 mm²). L’inverse — a5 faite en z5 — donne une gorge d’environ 3,5 mm, 30 % trop courte, et la soudure est refusée au contrôle.
4. La parenthèse lue comme un pas. Un 3×50 (100) posé avec des intervalles de 50 mm finit 100 mm trop court et les intervalles sont trop petits.
5. Un cercle ou un drapeau oublié. Sans le cercle, une seule face est soudée ; sans le drapeau, une soudure de chantier est faite à l’atelier.
6. Un plan américain lu comme un plan européen. Pas de ligne en tirets, des symboles sous une ligne unique et des cotes en pouces signifient AWS. Là, la dimension de la soudure d’angle est le côté : 1/4" est un côté de 6,35 mm, pas une gorge.

ISO 2553 : système A et système B

L’ISO 2553 connaît deux façons d’indiquer le côté du joint visé. Le système A utilise une double ligne de référence — continue plus en tirets — et repose sur l’ISO 2553:1992. Le système B utilise une ligne unique et provient de normes en usage dans les pays du Pacifique, ce qui explique qu’il s’aligne sur l’AWS A2.4. La norme interdit expressément de mélanger les deux sur un même plan et exige que le plan précise le système utilisé, ainsi que les unités de mesure.

Comment s’y retrouver quand le cartouche est muet : s’il y a une ligne en tirets à côté d’une ligne de référence n’importe où sur la feuille, c’est le système A. S’il n’y en a aucune et que les symboles se trouvent au-dessus et en dessous d’une ligne unique, le plan suit le système B ou l’AWS — lisez-le à l’américaine, avec la comparaison ISO 2553 et AWS A2.4 sous la main.

Auteur : Dmitry Frolov, soudeur et métallier Mis à jour : 5 octobre 2026
