Różnice w oznaczaniu spoin między ISO 2553 a AWS A2.4

Dwa systemy oznaczeń współistnieją na tych samych stołach, a człowiek przyzwyczajony do jednego czyta drugi lustrzanie. Ceną pomyłki jest przespawany węzeł, więc rozróżniać je warto na pierwszy rzut oka.

Krótka odpowiedź

Ten sam symbol znaczy co innego: w AWS A2.4 pod linią jest zawsze strona strzałki, a nad linią strona przeciwna. W ISO 2553 (system A) stronę wyznacza linia ciągła albo kreskowa, a nie położenie nad czy pod — dopiero system B tej normy działa jak AWS. Rysunek bez wskazanej normy jest dwuznaczny, i to najczęstsza przyczyna spoiny po złej stronie.

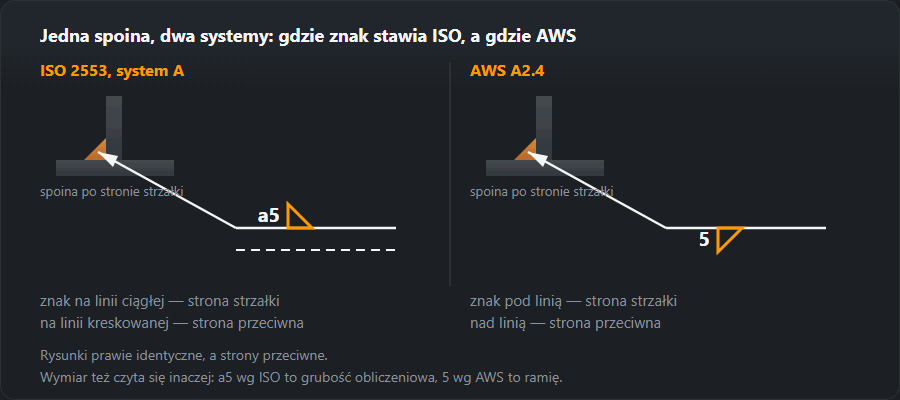

Najważniejsza różnica w jednej tabeli

Pobierz schemat: SVG · PNG

Przełącz system w kreatorze oznaczeń przy tym samym rodzaju spoiny — obrazek się zmieni i różnica stanie się widoczna.

Gdzie dokładnie jest pułapka

Czytający wg ISO przywykł, że położenie symbolu względem linii samo w sobie nic nie znaczy: znaczenie niesie to, na której z dwóch linii symbol stoi. W AWS linii kreskowanej nie ma, a cała informacja o stronie jest zakodowana właśnie w położeniu „pod” albo „nad”.

Dlatego wzrok wytrenowany na ISO, widząc rysunek amerykański, łapie się znajomego „jedna linia, czyli strona strzałki” i przeocza, że symbol stoi u góry. Pomyłka odwrotna też się zdarza: przyzwyczajony do AWS widzi symbol na linii kreskowanej ISO i czyta go jako „nad linią”, czyli poprawnie, ale przypadkiem.

Ogon i oznaczenie procesu

Kod cyfrowy w ogonie to pewny znak rysunku europejskiego, literowy — amerykańskiego. Jeśli w ogonie stoi odwołanie do WPS, zajrzyj do samej karty: tam proces podany jest jednoznacznie.

System A i system B w jednej normie

ISO 2553 opisuje dwa równoprawne sposoby zapisu — i to główna przyczyna nieporozumień: odwołanie „wg ISO 2553” w tabliczce samo w sobie nie mówi jeszcze, gdzie jest spoina.

Wydanie z 2019 roku wymaga, żeby rysunek wskazywał użyty system, ale w praktyce bywa to pomijane. Dlatego pewniejsze jest kryterium wzrokowe: jest linia kreskowana — system A; nie ma — czytaj regułą „pod linią = strona strzałki”, poprawną i dla systemu B, i dla AWS.

Ta sama norma pod różnymi oznaczeniami

Norma przyjmowana jest krajowo bez zmiany treści — zmienia się tylko przedrostek. Jeśli w dokumentacji widzisz UNE-EN, DIN EN albo PN-EN, to ten sam dokument:

Co robić w praktyce

Jeśli rysunek przyszedł z zewnątrz, a system nie jest oczywisty, nie dopowiadaj sobie: dopytaj konstruktora albo technologa na piśmie. Pięć minut korespondencji jest tańsze niż zmiana na przespawywanie. Sprawdź też jednostki: rysunek amerykański niemal na pewno jest w calach, a przeliczenie robi przelicznik jednostek.

Wymiar spoiny pachwinowej: ramię w calach (AWS) i grubość a (ISO)

Po stronie złącza drugą największą różnicą jest to, co mierzy liczba przed trójkątem. W ISO 2553 stoi przed nią litera: a — grubość obliczeniowa albo z — ramię. W AWS A2.4 litery nie ma, a liczba to ramię spoiny, na rysunkach amerykańskich zwykle w ułamkach cala. Stąd tabela przeliczeń dla spoiny równoramiennej z płaskim licem:

Jak z niej korzystać: 1/4" na rysunku AWS to ramię 6,4 mm i grubość 4,5 mm. W ISO zapiszesz to jako z6,4 albo a4,5 — ale zaokrąglenie do pełnych milimetrów (a4 czy a5?) to decyzja konstruktora, nie spawacza, bo a4 to spoina o 11 % cieńsza, a a5 o 11 % grubsza od zamówionej. Samo przeliczenie a↔z sprawdzisz w kalkulatorze spoiny pachwinowej.

Spoiny czołowe: zapis S(E), odstęp i kąt w symbolu AWS

Przy spoinach czołowych AWS umieszcza na symbolu więcej wymiarów przygotowania niż typowy rysunek europejski:

• Z lewej strony symbolu — głębokość przygotowania S, a za nią w nawiasie wymiar spoiny (E), czyli grubość efektywna. Zapis 3/8 (1/2) czyta się: ukos na głębokość 3/8", spoina o grubości efektywnej 1/2".
• Wewnątrz symbolu — odstęp w grani (root opening).
• Nad albo pod symbolem — kąt rowka, np. 60°.

W ISO 2553 przed symbolem czołowym stoi co najwyżej s — grubość spoiny z przetopem — a kształt rowka (kąt, odstęp, próg) zwykle podaje się przez odwołanie do ISO 9692-1 albo do WPS, a nie na samym symbolu. Przy przenoszeniu rysunku AWS na europejski te liczby nie mogą zniknąć: trzeba je przepisać do WPS albo do szczegółu złącza. Typowe przygotowania opisuje strona o ukosowaniu krawędzi.

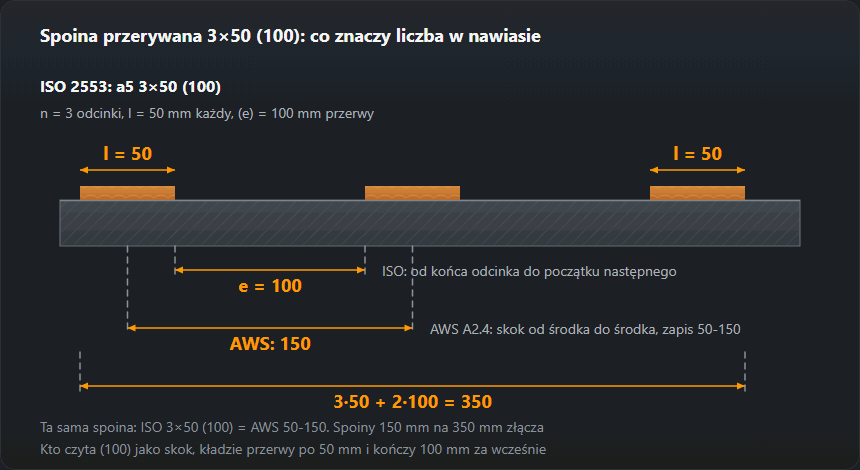

Spoina przerywana: 50-150 w AWS to 3×50 (100) w ISO

AWS zapisuje spoinę przerywaną jako długość-skok, gdzie skok mierzy się od środka jednego odcinka do środka następnego. ISO 2553 pisze n × l (e), a e to odstęp od końca jednego odcinka do początku następnego. Ta sama geometria daje więc różne liczby: skok = l + e.

Pobierz schemat: SVG · PNG

Przykład z rysunku amerykańskiego: 2-6 to odcinki po 2" (50,8 mm) ze skokiem 6" (152,4 mm). Przerwa między nimi wynosi 152,4 − 50,8 = 101,6 mm, czyli w zapisie ISO mniej więcej n×51 (102). Liczbę odcinków n wylicza się z długości złącza, bo AWS jej nie podaje: na złączu 1000 mm mieści się (1000 + 101,6) / (50,8 + 101,6) = 7,2, czyli 7 odcinków.

Kształt lica i obróbka: litery C, G, M, H, R

Oba systemy rysują kształt lica tak samo: kreska prosta — lico płaskie, łuk wypukły albo wklęsły. AWS dodaje do tego literę metody obróbki: C — dłutowanie (chipping), G — szlifowanie, M — obróbka skrawaniem, H — młotkowanie, R — walcowanie. Litera G nad kreską na rysunku AWS znaczy więc „zeszlifować na płasko”, a nie oznaczenie procesu. Na rysunku europejskim metodę obróbki podaje się zwykle w ogonie albo w uwagach.

Jak przełożyć oznaczenie AWS na ISO — krok po kroku

Weźmy symbol z rysunku amerykańskiego: trójkąt pod pojedynczą linią, przed nim 5/16, za nim 3-8, w ogonie GMAW.

1. Strona. Pod linią w AWS — strona strzałki. W systemie A symbol trafia na linię ciągłą.
2. Wymiar. 5/16" to ramię 7,9 mm, grubość a ≈ 5,6 mm. Zapis ISO: z7,9 albo a5,6 — zaokrąglenie ustala konstruktor.
3. Długość. 3" = 76,2 mm, skok 8" = 203,2 mm, więc przerwa e = 203,2 − 76,2 = 127 mm. Zapis ISO: n×76 (127).
4. Proces. GMAW obejmuje w ISO 4063 zarówno 131 (MIG), jak i 135 (MAG). Który z nich — wynika z gazu podanego w WPS, a nie z samego skrótu.
5. Jednostki. ISO 2553 wymaga podania jednostek na rysunku; przy przeliczaniu reszty wymiarów pomoże przelicznik jednostek.
