Ремонт и восстановление
Ремонт — единственная работа в разделе, которую приносят, а не заказывают. Приносят обычно уже после чужой неудачной попытки, поэтому половина работы сводится к тому, чтобы убрать предыдущий шов.

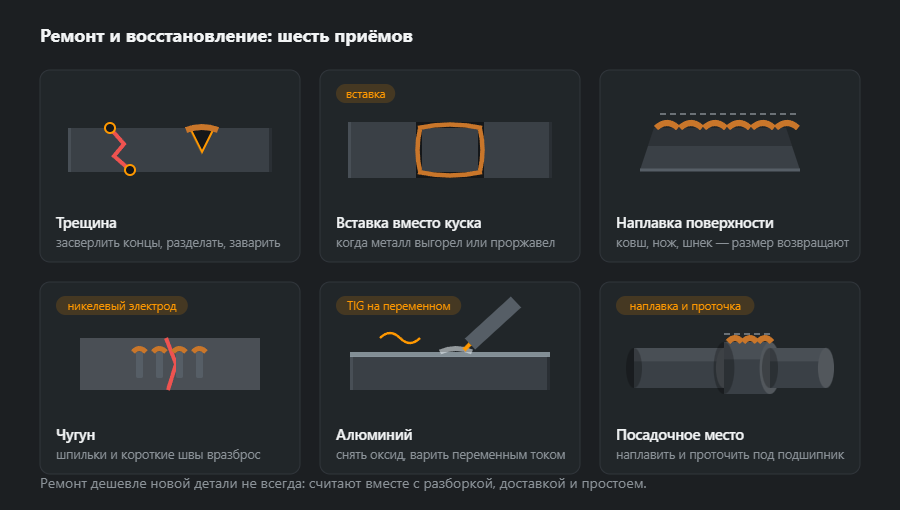

Шесть приёмов
- Трещина — засверлить концы, разделать кромки, заварить. Без засверловки трещина пойдёт дальше шва.
- Вставка вместо куска — когда металл выгорел или проржавел насквозь и заваривать уже нечего.
- Наплавка поверхности — ковш, нож, шнек: размер возвращают наплавкой, потом снимают лишнее.
- Чугун — никелевый электрод, шпильки, короткие швы вразброс, медленное остывание.
- Алюминий — снять оксид, варить TIG на переменном токе.
- Посадочное место вала — наплавить и проточить под подшипник в размер.

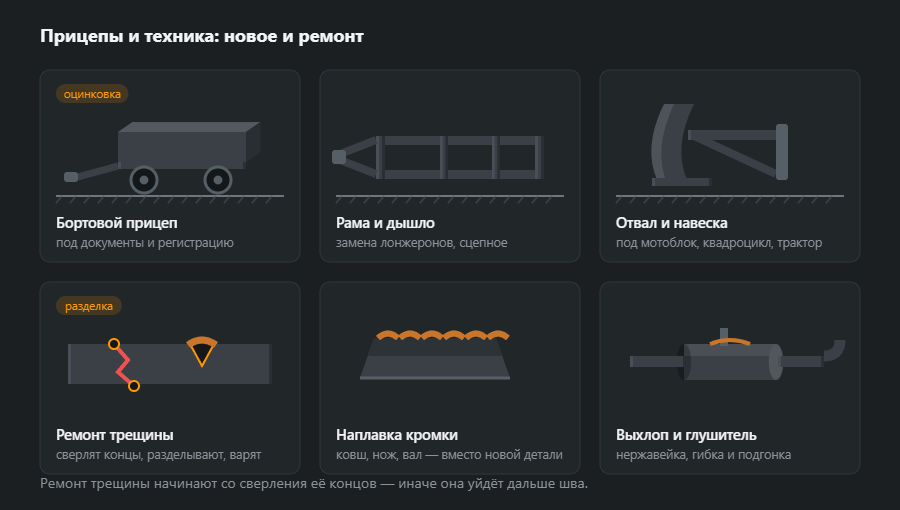

Прицепы и техника
Отдельная и самая частая группа заказов — рамы, дышла, отвалы и всё, что ломается у навесного оборудования. Здесь ремонт почти всегда выгоднее замены: узел крупный, а повреждение локальное.
Бортовой прицеп делают под документы и регистрацию — это значит, что размеры, сцепное устройство и освещение должны соответствовать требованиям, а не удобству. Отвал и навеска под мотоблок или квадроцикл таких ограничений не имеют и делаются по месту.
Когда ремонт не имеет смысла
Три случая, в которых честнее отказаться:
- Деталь работает под давлением или в подъёмном механизме, а истории её нагружения никто не знает.
- Трещина проходит по зоне, которую уже дважды заваривали: металл там перегрет и хрупок.
- Стоимость разборки и простоя выше цены новой детали — считать это надо до, а не после.
Ремонт металлоконструкций: от осмотра до приёмки
Ремонт навеса, лестницы, ограждения или рамы ангара отличается от ремонта детали машины тем, что элемент продолжает что-то нести. Поэтому начинают не со сварочного аппарата, а с вопроса, как снять с него нагрузку и сколько металла ещё осталось. Конструкция под нагрузкой — зона конструктора: он решает, хватит ли вставки или нужно усиление либо замена всего элемента. Цех отвечает за то, чтобы ремонт был выполнен так, как его запроектировали.
- Осмотр — сквозная ржавчина, отслоение пластами, трещины у швов, выпучивания и прогибы, ослабшие болты и анкеры.
- Замер потери толщины — фактическая толщина стенки толщиномером или по контрольному сверлению; ржавчина «на глаз» всегда кажется меньше, чем есть.
- Решение — вставка на место вырезанного участка, усиливающая накладка или новый элемент; по несущим элементам решает расчёт, а не вид.
Чем ремонтируют: те же профили и накладки
Вставку делают из того же профиля, что и элемент: другая жёсткость посередине стойки или балки меняет работу всей конструкции. Масса метра — в таблицах: стойка 100×100×4 — 11,7 кг/м, 80×80×4 — 9,22 кг/м, связь L 50×50×5 — 3,77 кг/м, балка IPE 160 — 15,8 кг/м. Накладки и новые опорные пластины режут из листа: 8 мм весит 62,8 кг/м², 10 мм — 78,5 кг/м². Если точно такого профиля в продаже уже нет, замену подбирают по площади и моменту инерции сечения, а не по наружным размерам — здесь поможет калькулятор профильной трубы.
Швы при ремонте: толщину считают от здоровой стенки
Самая частая ошибка ремонта — шов, положенный на стенку, которой уже нет. Правило «a не больше 0,7 толщины» считают от фактической, замеренной толщины: стенка 4 мм, съеденная до 2,5 мм, даёт 0,7·2,5 = 1,75 мм, а самый маленький несущий шов — a3 (катет z ≈ 4,2 мм). Такой шов не положить без прожога, поэтому режут дальше — до металла полной толщины. Диапазон и пересчёт покажет калькулятор углового шва.
- Трещина — засверлить концы отверстием 3–4 мм, разделать и только потом варить; иначе трещина пойдёт дальше из той же вершины.
- Неизвестная сталь — старые конструкции бывают из стали с повышенным углеродом; углеродный эквивалент покажет риск, а калькулятор подогрева — температуру.
- Зона шва до голого металла — краска, цинк и ржавчина дают поры, а цинк вдобавок дым, после которого грозит литейная лихорадка.
- Накладку обваривают по контуру — щель под накладкой, приваренной участками, — место, где ржавчина начинается заново, причём изнутри.
Порядок ремонта
- Разгрузка — временные опоры под балкой или кровлей, прежде чем что-либо будет разрезано.
- Очистка — щётка, болгарка или пескоструй в зоне ремонта до голого металла.
- Замер и разметка — граница реза там, где стенка полной толщины.
- Вырезка и подготовка — разделка кромок под стыковой шов, подгонка вставки с зазором под провар корня.
- Сварка — поочерёдно с противоположных сторон, чтобы не повести элемент; трещины — от засверленных концов к середине.
- Контроль — осмотр швов, а для несущих элементов оценка по допустимым дефектам ISO 5817.
- Защита и снятие опор — покрытие на всю зону ремонта, опоры убирают последними.
Защита после ремонта
Смонтированную конструкцию в цинковую ванну не опустишь, поэтому после ремонта остаются покрытия, наносимые на месте. Холодный цинк кистью по шву даёт 5–7 лет, грунт с эмалью — 3–5; горячий цинк (25+) имеет смысл, только если элемент всё равно демонтируют и меняют целиком. Отремонтированную зону красят шире самого шва: ржавчина любит границу старого и нового покрытия.
Типичные ошибки
- Резка без подпорок — несущий элемент, разрезанный под нагрузкой, оседает или зажимает пилу.
- Сварка по ржавчине и краске — поры, непровар и шов, который отваливается вместе с окалиной.
- Заплата на заплате — очередная накладка на проржавевшей стенке вместо вырезки и вставки.
- Третья сварка в том же месте — дважды перегретый металл хрупок; там честнее заменить элемент.
- Нет защиты после ремонта — голый шов ржавеет в первый же сезон.
Как посчитать материалы: пример ремонта навеса
Навес с четырьмя стойками 100×100×4, у которых нижние 0,6 м проржавели на стыке с бетоном, и четыре ржавые связи. Ремонт: замена нижних участков стоек вставками, новые опорные пластины 200×200×10 мм, новые связи.
| Элемент | Профиль | Длина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Вставка стойки | 100×100×4 | 0,60 | 4 | 11,7 | 28,1 |
| Связь | L 50×50×5 | 2,10 | 4 | 3,77 | 31,7 |
| Итого | 59,7 | ||||
| С запасом 5 % | 63 | ||||
Стали в профилях 60 кг чистого веса и 63 кг с запасом; четыре опорные пластины — ещё 13 кг. Шов a3 вокруг четырёх стоек у пластин — 1,6 м и около 0,12 кг наплавки. Металл в ремонте — малая часть работы; большая — подпорки, резка, подготовка и покрытие. Свой список с пластинами и болтами пересчитает калькулятор ведомости материалов.
Что дальше
Металлургическая сторона вопроса разобрана отдельно: сварка чугуна — про никелевые электроды и режимы, сварка алюминия — про оксид и переменный ток, а трещины в швах — про то, почему они появляются вообще. Изделия, которые делают заново, а не чинят, — в статье изделия мастерской.
Частые вопросы
Почему трещину сначала сверлят?
Потому что у трещины есть острый кончик, и напряжение в нём концентрируется. Заваренная без засверловки трещина продолжает расти дальше шва — из того же кончика, который остался в металле. Отверстие по 3–4 мм на каждом конце убирает концентратор.
Всегда ли ремонт дешевле новой детали?
Нет. Считать надо вместе с разборкой, доставкой и простоем техники. Ремонт выигрывает там, где деталь крупная, редкая или снятая с производства; на серийной и дешёвой детали разборка часто стоит больше самой замены.
Чем варят чугун?
Никелевыми электродами, короткими швами вразброс, с проковкой и без перегрева. Часто добавляют шпильки: они держат шов механически, а не только сцеплением. Чугун не любит быстрого нагрева и ещё меньше — быстрого остывания.
Почему алюминий варят переменным током?
Из-за оксидной плёнки. Оксид алюминия плавится примерно при 2050 °C, сам алюминий — при 660 °C. Переменный ток в TIG разрушает плёнку в положительном полупериоде, и только поэтому шов вообще получается.
Как отремонтировать проржавевшую стальную стойку?
Сначала подпереть то, что стойка несёт, затем вырезать поражённый участок до здорового металла, вставить новый кусок того же профиля (100×100×4 весит 11,7 кг/м) и обварить его по всему периметру, а в конце защитить швы холодным цинком или краской. Сварка по ржавчине и краске даёт поры, а шов на стенке тоньше проектной нагрузку не передаст. Для несущего элемента объём ремонта согласуют с конструктором.
Можно ли варить по проржавевшей стенке?
Нет, если элемент должен что-то нести. Самый маленький несущий шов — a3, а разумный верх — 0,7 толщины стенки: при стенке, съеденной с 4 до 2,5 мм, выходит 1,75 мм, так что несущий угловой шов туда не положить. Остаток толщины меряют толщиномером или по контрольному сверлению и вырезают до металла полной толщины.
Что сделать перед сваркой старой конструкции?
Выяснить, из чего она: марка старой стали часто неизвестна, а от состава зависит, нужен ли подогрев. Углеродный эквивалент по сертификату или анализу покажет риск трещин, а калькулятор подогрева — температуру. Краску, цинк и ржавчину в зоне шва снимают до голого металла.
