Ремонт і відновлення
Ремонт — єдина робота в розділі, яку приносять, а не замовляють. Приносять зазвичай уже після чужої невдалої спроби, тому половина роботи зводиться до того, щоб прибрати попередній шов.

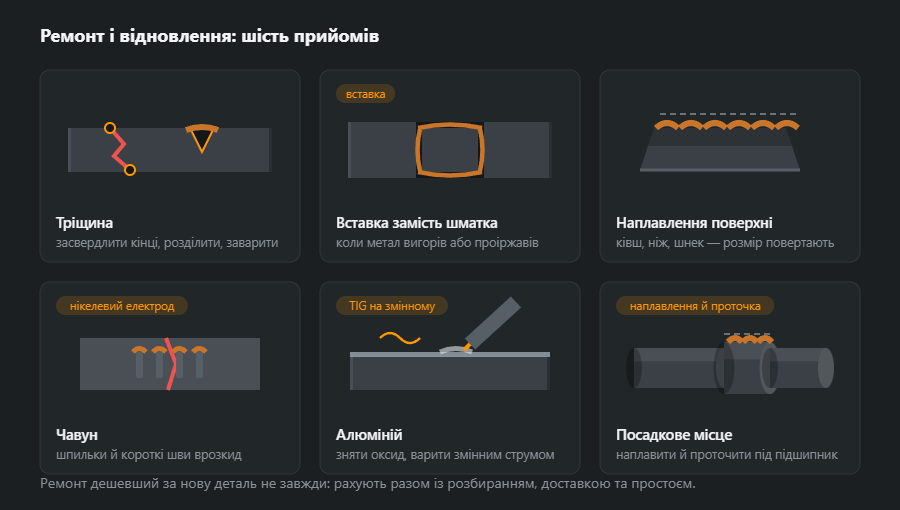

Шість прийомів
- Тріщина — засвердлити кінці, розділити кромки, заварити. Без засвердлення тріщина піде далі шва.
- Вставка замість шматка — коли метал вигорів або проіржавів наскрізь і заварювати вже нічого.
- Наплавлення поверхні — ківш, ніж, шнек: розмір повертають наплавленням, потім знімають зайве.
- Чавун — нікелевий електрод, шпильки, короткі шви врозкид, повільне охолодження.
- Алюміній — зняти оксид, варити TIG на змінному струмі.
- Посадкове місце вала — наплавити й проточити під підшипник у розмір.

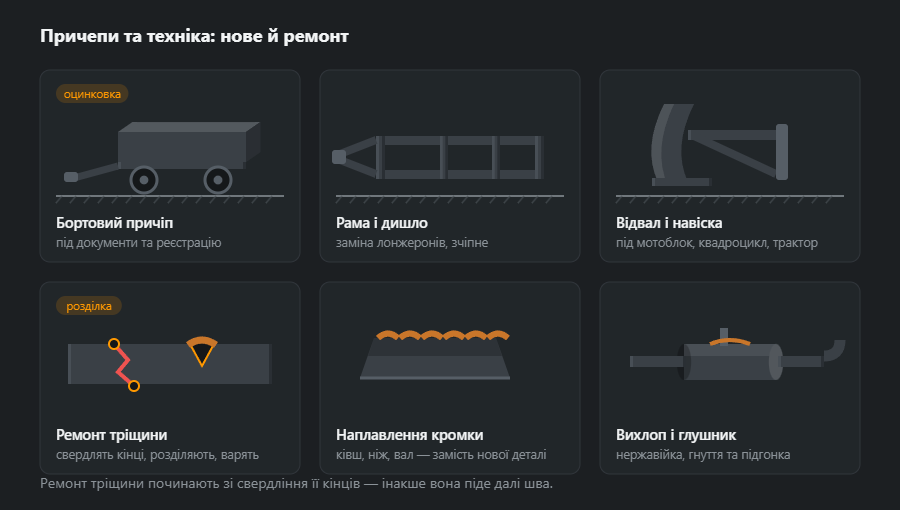

Причепи та техніка
Окрема й найчастіша група замовлень — рами, дишла, відвали й усе, що ламається в навісному обладнанні. Тут ремонт майже завжди вигідніший за заміну: вузол великий, а пошкодження локальне.
Бортовий причіп роблять під документи й реєстрацію — це означає, що розміри, зчіпний пристрій і освітлення мають відповідати вимогам, а не зручності. Відвал і навіска під мотоблок чи квадроцикл таких обмежень не мають і робляться за місцем.
Коли ремонт не має сенсу
Три випадки, в яких чесніше відмовитися:
- Деталь працює під тиском або в підіймальному механізмі, а історії її навантаження ніхто не знає.
- Тріщина проходить по зоні, яку вже двічі заварювали: метал там перегрітий і крихкий.
- Вартість розбирання й простою вища за ціну нової деталі — рахувати це треба до, а не після.
Ремонт металоконструкцій: від огляду до приймання
Ремонт навісу, сходів, огорожі чи рами ангара відрізняється від ремонту деталі машини тим, що елемент і далі щось несе. Тому починають не зі зварювального апарата, а з питання, як зняти з нього навантаження і скільки металу ще лишилося. Конструкція під навантаженням — зона конструктора: він вирішує, чи вистачить вставки, чи потрібне підсилення або заміна всього елемента. Цех відповідає за те, щоб ремонт було виконано так, як його запроєктували.
- Огляд — наскрізна іржа, відшарування пластами, тріщини біля швів, випинання й прогини, ослаблені болти та анкери.
- Замір втрати товщини — фактична товщина стінки товщиноміром або за контрольним свердлінням; іржа «на око» завжди здається меншою, ніж є.
- Рішення — вставка на місце вирізаної ділянки, підсилювальна накладка або новий елемент; щодо несучих елементів вирішує розрахунок, а не вигляд.
Чим ремонтують: ті самі профілі й накладки
Вставку роблять із того самого профілю, що й елемент: інша жорсткість посередині стійки чи балки змінює роботу всієї конструкції. Маса метра — у таблицях: стійка 100×100×4 — 11,7 кг/м, 80×80×4 — 9,22 кг/м, зв’язок L 50×50×5 — 3,77 кг/м, балка IPE 160 — 15,8 кг/м. Накладки й нові опорні пластини ріжуть із листа: 8 мм важить 62,8 кг/м², 10 мм — 78,5 кг/м². Якщо саме такого профілю в продажу вже немає, заміну підбирають за площею і моментом інерції перерізу, а не за зовнішніми розмірами — тут допоможе калькулятор профільної труби.
Шви під час ремонту: товщину рахують від здорової стінки
Найчастіша помилка ремонту — шов, покладений на стінку, якої вже немає. Правило «a не більше 0,7 товщини» рахують від фактичної, заміряної товщини: стінка 4 мм, з’їдена до 2,5 мм, дає 0,7·2,5 = 1,75 мм, а найменший несучий шов — a3 (катет z ≈ 4,2 мм). Такий шов не покласти без пропалу, тому ріжуть далі — до металу повної товщини. Діапазон і перерахунок покаже калькулятор кутового шва.
- Тріщина — засвердлити кінці отвором 3–4 мм, розробити й лише потім варити; інакше тріщина піде далі з тієї самої вершини.
- Невідома сталь — старі конструкції бувають зі сталі з підвищеним вуглецем; вуглецевий еквівалент покаже ризик, а калькулятор підігріву — температуру.
- Зона шва до голого металу — фарба, цинк та іржа дають пори, а цинк ще й дим, після якого загрожує ливарна гарячка.
- Накладку обварюють по контуру — щілина під накладкою, привареною ділянками, — місце, де іржа починається знову, та ще й зсередини.
Порядок ремонту
- Розвантаження — тимчасові опори під балкою чи покрівлею, перш ніж щось буде розрізано.
- Очищення — щітка, болгарка або піскоструминна обробка зони ремонту до голого металу.
- Замір і розмічання — межа різу там, де стінка повної товщини.
- Вирізання й підготовка — оброблення кромок під стиковий шов, припасування вставки із зазором під провар кореня.
- Зварювання — почергово з протилежних боків, щоб не повело елемент; тріщини — від засвердлених кінців до середини.
- Контроль — огляд швів, а для несучих елементів оцінка за допустимими дефектами ISO 5817.
- Захист і зняття опор — покриття на всю зону ремонту, опори прибирають останніми.
Захист після ремонту
Змонтовану конструкцію в цинкову ванну не опустиш, тому після ремонту лишаються покриття, що наносяться на місці. Холодний цинк пензлем по шву дає 5–7 років, ґрунт з емаллю — 3–5; гарячий цинк (25+) має сенс, лише якщо елемент однаково демонтують і міняють цілком. Відремонтовану зону фарбують ширше за сам шов: іржа любить межу старого й нового покриття.
Типові помилки
- Різання без підпор — несучий елемент, розрізаний під навантаженням, осідає або затискає пилку.
- Зварювання по іржі та фарбі — пори, непровар і шов, що відвалюється разом з окалиною.
- Латка на латці — чергова накладка на проіржавілій стінці замість вирізання й вставки.
- Третє зварювання в тому самому місці — двічі перегрітий метал крихкий; там чесніше замінити елемент.
- Немає захисту після ремонту — голий шов іржавіє в перший же сезон.
Як порахувати матеріали: приклад ремонту навісу
Навіс із чотирма стійками 100×100×4, у яких нижні 0,6 м проіржавіли на стику з бетоном, і чотири іржаві зв’язки. Ремонт: заміна нижніх ділянок стійок вставками, нові опорні пластини 200×200×10 мм, нові зв’язки.
| Елемент | Профіль | Довжина, м | Шт. | кг/м | кг |
|---|---|---|---|---|---|
| Вставка стійки | 100×100×4 | 0,60 | 4 | 11,7 | 28,1 |
| Зв’язок | L 50×50×5 | 2,10 | 4 | 3,77 | 31,7 |
| Разом | 59,7 | ||||
| Із запасом 5 % | 63 | ||||
Сталі в профілях 60 кг чистої ваги і 63 кг із запасом; чотири опорні пластини — ще 13 кг. Шов a3 навколо чотирьох стійок біля пластин — 1,6 м і близько 0,12 кг наплавлення. Метал у ремонті — мала частина роботи; більша — підпори, різання, підготовка й покриття. Свій список із пластинами й болтами перерахує калькулятор відомості матеріалів.
Що далі
Металургійний бік питання розібрано окремо: зварювання чавуну — про нікелеві електроди й режими, зварювання алюмінію — про оксид і змінний струм, а тріщини у швах — про те, чому вони з’являються взагалі. Вироби, які роблять наново, а не лагодять, — у статті вироби майстерні.
Часті питання
Чому тріщину спершу свердлять?
Бо в тріщини є гострий кінчик, і напруження в ньому концентрується. Заварена без засвердлення тріщина продовжує рости далі шва — з того самого кінчика, що лишився в металі. Отвір по 3–4 мм на кожному кінці прибирає концентратор.
Чи завжди ремонт дешевший за нову деталь?
Ні. Рахувати треба разом із розбиранням, доставкою та простоєм техніки. Ремонт виграє там, де деталь велика, рідкісна або знята з виробництва; на серійній і дешевій деталі саме розбирання часто коштує більше за заміну.
Чим варять чавун?
Нікелевими електродами, короткими швами врозкид, із проковуванням і без перегріву. Часто додають шпильки: вони тримають шов механічно, а не лише зчепленням. Чавун не любить швидкого нагріву і ще менше — швидкого охолодження.
Чому алюміній варять змінним струмом?
Через оксидну плівку. Оксид алюмінію плавиться приблизно за 2050 °C, сам алюміній — за 660 °C. Змінний струм у TIG руйнує плівку в позитивному півперіоді, і лише тому шов узагалі виходить.
Як відремонтувати проіржавілу сталеву стійку?
Спершу підперти те, що стійка несе, потім вирізати уражену ділянку до здорового металу, вставити новий шматок того самого профілю (100×100×4 важить 11,7 кг/м) і обварити його по всьому периметру, а наприкінці захистити шви холодним цинком або фарбою. Зварювання по іржі та фарбі дає пори, а шов на стінці, тоншій за проєктну, навантаження не передасть. Для несучого елемента обсяг ремонту погоджують із конструктором.
Чи можна варити по проіржавілій стінці?
Ні, якщо елемент має щось нести. Найменший несучий шов — a3, а розумний верх — 0,7 товщини стінки: при стінці, з’їденій із 4 до 2,5 мм, виходить 1,75 мм, тож несучий кутовий шов туди не покласти. Залишок товщини міряють товщиноміром або за контрольним свердлінням і вирізають до металу повної товщини.
Що зробити перед зварюванням старої конструкції?
З’ясувати, з чого вона: марка старої сталі часто невідома, а від складу залежить, чи потрібне підігрівання. Вуглецевий еквівалент за сертифікатом або аналізом покаже ризик тріщин, а калькулятор підігріву — температуру. Фарбу, цинк та іржу в зоні шва знімають до голого металу.
