Naprawy i regeneracja
Naprawa to jedyna praca w tym dziale, którą się przynosi, a nie zamawia. Przynosi się zwykle po cudzej nieudanej próbie, więc połowa roboty sprowadza się do usunięcia poprzedniej spoiny.

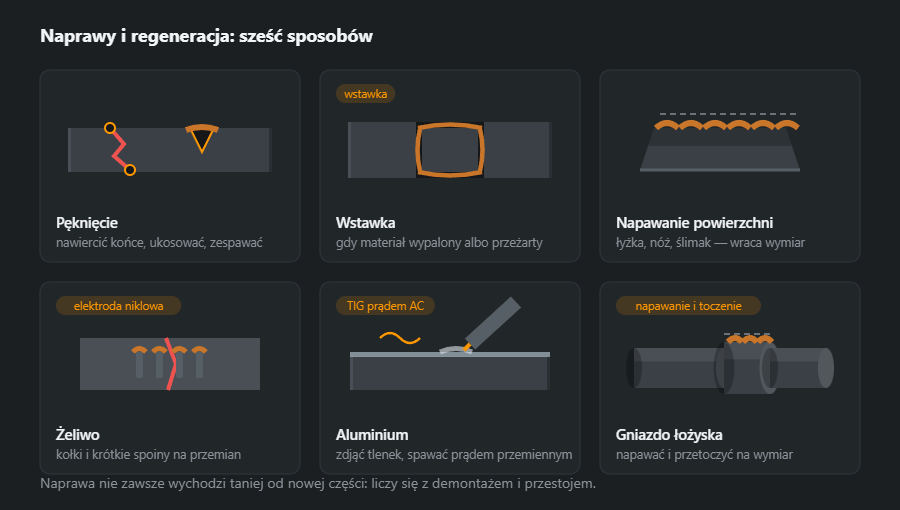

Sześć zabiegów
- Pęknięcie — rozwiercić końce, ukosować, zaspawać. Bez rozwiercenia pęknięcie pójdzie dalej poza spoinę.
- Wstawka zamiast kawałka — gdy metal wypalił się albo przerdzewiał na wylot i nie ma czego spawać.
- Napawanie powierzchni — łyżka, nóż, ślimak: wymiar wraca napoiną, nadmiar zdejmuje się obróbką.
- Żeliwo — elektroda niklowa, szpilki, krótkie ściegi na przemian, powolne stygnięcie.
- Aluminium — zdjąć tlenek, spawać TIG prądem przemiennym.
- Gniazdo łożyska na wale — napawać i przetoczyć na wymiar.

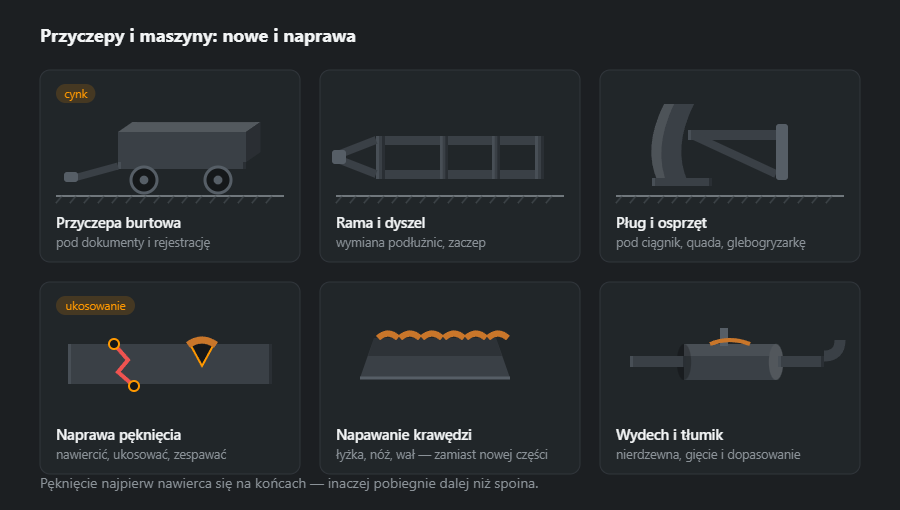

Przyczepy i maszyny
Osobna i najczęstsza grupa zleceń to ramy, dyszle, lemiesze i wszystko, co psuje się w osprzęcie. Tutaj naprawa prawie zawsze wychodzi lepiej od wymiany: zespół jest duży, a uszkodzenie miejscowe.
Przyczepę burtową robi się pod dokumenty i rejestrację — to znaczy, że wymiary, zaczep i oświetlenie muszą odpowiadać wymaganiom, a nie wygodzie. Lemiesz i osprzęt pod glebogryzarkę albo quada takich ograniczeń nie mają i robi się je na miarę.
Kiedy naprawa nie ma sensu
Trzy przypadki, w których uczciwiej jest odmówić:
- Część pracuje pod ciśnieniem albo w mechanizmie dźwigowym, a historii jej obciążeń nikt nie zna.
- Pęknięcie przechodzi przez strefę, którą już dwa razy spawano: metal jest tam przegrzany i kruchy.
- Koszt demontażu i postoju przewyższa cenę nowej części — policzyć to trzeba przed, a nie po.
Naprawa konstrukcji stalowych: od oględzin do odbioru
Naprawa wiaty, schodów, balustrady czy ramy hali różni się od naprawy części maszyny tym, że element nadal coś niesie. Dlatego zaczyna się nie od spawarki, tylko od pytania, jak zdjąć z niego obciążenie i ile metalu jeszcze zostało. Konstrukcja pod obciążeniem to zakres dla konstruktora: on decyduje, czy wystarczy wstawka, czy potrzebne jest wzmocnienie albo wymiana całego elementu. Warsztat odpowiada za to, żeby naprawa była wykonana tak, jak ją zaprojektowano.
- Oględziny — rdza na wylot, łuszczenie warstwami, pęknięcia przy spoinach, wyboczenia i ugięcia, luźne śruby i kotwy.
- Pomiar ubytku — rzeczywista grubość ścianki grubościomierzem albo po nawierceniu kontrolnym; rdza „na oko” zawsze wygląda na mniejszą, niż jest.
- Decyzja — wstawka w miejsce wyciętego odcinka, nakładka wzmacniająca albo nowy element; o elementach nośnych decyduje obliczenie, nie wygląd.
Czym się naprawia: te same profile i nakładki
Wstawkę robi się z tego samego profilu co element — inna sztywność w środku słupa albo belki zmienia to, jak pracuje całość. Masa metra jest w tabelach: słup 100×100×4 to 11,7 kg/m, 80×80×4 — 9,22 kg/m, stężenie L 50×50×5 — 3,77 kg/m, belka IPE 160 — 15,8 kg/m. Nakładki i nowe blachy podstawy wycina się z blachy: 8 mm waży 62,8 kg/m², 10 mm — 78,5 kg/m². Gdy dokładnie tego profilu już nie ma w sprzedaży, zamiennik dobiera się po przekroju i momencie bezwładności, a nie po wymiarach zewnętrznych — tu pomaga kalkulator profili zamkniętych.
Spoiny w naprawie: grubość liczy się od zdrowej ścianki
Najczęstszy błąd naprawy to spoina położona na ściance, której już nie ma. Reguła „a nie więcej niż 0,7 grubości” liczy się od rzeczywistej, zmierzonej grubości: ścianka 4 mm zjedzona do 2,5 mm daje 0,7·2,5 = 1,75 mm, a najmniejsza spoina nośna to a3 (ramię z ≈ 4,2 mm). Takiej spoiny nie da się położyć bez przepalenia, więc tnie się dalej — do metalu o pełnej grubości. Zakres i przeliczenie pokaże kalkulator spoiny pachwinowej.
- Pęknięcie — rozwiercić końce otworem 3–4 mm, wyżłobić i dopiero spawać; inaczej pęknięcie pójdzie dalej z tego samego wierzchołka.
- Nieznana stal — stare konstrukcje bywają ze stali o wyższej zawartości węgla; równoważnik węgla pokaże ryzyko, a kalkulator podgrzewania — temperaturę.
- Strefa spoiny do gołej stali — farba, ocynk i rdza dają pory, a ocynk dodatkowo dym, po którym grozi gorączka metaliczna.
- Nakładka spawana dookoła — szczelina pod nakładką spawaną odcinkami to miejsce, gdzie rdza zaczyna się od nowa, i to od środka.
Kolejność naprawy
- Odciążenie — podpory tymczasowe pod belką lub dachem, zanim cokolwiek zostanie przecięte.
- Oczyszczenie — szczotka, szlifierka albo piaskowanie strefy naprawy do gołej stali.
- Pomiar i trasowanie — granica cięcia tam, gdzie ścianka ma pełną grubość.
- Wycięcie i przygotowanie — ukosowanie brzegów pod spoinę czołową, dopasowanie wstawki ze szczeliną pod przetop grani.
- Spawanie — na przemian z przeciwnych stron, żeby nie ściągnąć elementu; przy pęknięciach od rozwierconych końców do środka.
- Kontrola — oględziny spoin, a przy elementach nośnych ocena według dopuszczalnych wad ISO 5817.
- Zabezpieczenie i zdjęcie podpór — powłoka na całą strefę naprawy, podpory usuwa się na końcu.
Ochrona po naprawie
Zmontowanej konstrukcji nie wstawi się do kąpieli cynkowej, więc po naprawie zostają powłoki nakładane na miejscu. Cynk na zimno kładziony pędzlem na spoinę daje 5–7 lat, grunt z emalią 3–5; ocynk ogniowy (25+) ma sens tylko wtedy, gdy element i tak jest demontowany i wymieniany w całości. Naprawioną strefę maluje się szerzej niż samą spoinę: rdza lubi granicę starej i nowej powłoki.
Typowe błędy
- Cięcie bez podparcia — element nośny, przecięty pod obciążeniem, osiada albo zakleszcza piłę.
- Spawanie na rdzy i farbie — pory, brak przetopu i spoina, która odpada razem z łuską.
- Łata na łacie — kolejna nakładka na przerdzewiałej ściance zamiast wycięcia i wstawki.
- Trzecie spawanie w tym samym miejscu — metal przegrzany dwa razy jest kruchy; tam uczciwiej wymienić element.
- Brak zabezpieczenia po naprawie — goła spoina rdzewieje w pierwszym sezonie.
Jak policzyć materiały: przykład naprawy wiaty
Wiata z czterema słupami 100×100×4, których dolne 0,6 m przerdzewiało na styku z betonem, i cztery zardzewiałe stężenia. Naprawa: wymiana dolnych odcinków słupów na wstawki, nowe blachy podstawy 200×200×10 mm, nowe stężenia.
| Element | Profil | Długość, m | Szt. | kg/m | kg |
|---|---|---|---|---|---|
| Wstawka słupa | 100×100×4 | 0,60 | 4 | 11,7 | 28,1 |
| Stężenie | L 50×50×5 | 2,10 | 4 | 3,77 | 31,7 |
| Razem | 59,7 | ||||
| Z zapasem 5 % | 63 | ||||
Stali w profilach jest 60 kg netto i 63 kg z zapasem; cztery blachy podstawy to kolejne 13 kg. Spoina a3 dookoła czterech słupów przy blachach to 1,6 m i około 0,12 kg stopiwa. Stal to w naprawie mała część pracy — większa to podparcie, cięcie, przygotowanie i powłoka. Własną listę z blachami i śrubami przeliczy kalkulator zestawienia materiałów.
Co dalej
Strona metalurgiczna rozebrana jest osobno: spawanie żeliwa — o elektrodach niklowych i parametrach, spawanie aluminium — o tlenku i prądzie przemiennym, a pęknięcia w spoinach — o tym, skąd biorą się w ogóle. Wyroby, które robi się od nowa, a nie naprawia, są w artykule wyroby warsztatowe.
Częste pytania
Dlaczego pęknięcie najpierw się rozwierca?
Bo pęknięcie ma ostry wierzchołek, w którym koncentruje się naprężenie. Zaspawane bez rozwiercenia rośnie dalej poza spoiną — z tego samego wierzchołka, który został w metalu. Otwór 3–4 mm na każdym końcu usuwa karb.
Czy naprawa zawsze jest tańsza od nowej części?
Nie. Liczyć trzeba razem z demontażem, transportem i postojem maszyny. Naprawa wygrywa tam, gdzie część jest duża, rzadka albo wycofana z produkcji; przy części seryjnej i taniej sam demontaż bywa droższy od wymiany.
Czym spawa się żeliwo?
Elektrodami niklowymi, krótkimi ściegami na przemian, z przekuwaniem i bez przegrzewania. Często dokłada się szpilki: trzymają spoinę mechanicznie, a nie tylko przyczepnością. Żeliwo nie znosi szybkiego nagrzewania, a jeszcze mniej szybkiego stygnięcia.
Dlaczego aluminium spawa się prądem przemiennym?
Przez warstwę tlenku. Tlenek glinu topi się w okolicach 2050 °C, a samo aluminium w 660 °C. Prąd przemienny w TIG rozbija tę warstwę w półokresie dodatnim i tylko dzięki temu spoina w ogóle powstaje.
Jak naprawić przerdzewiały słup stalowy?
Najpierw podeprzeć to, co słup niesie, potem wyciąć skorodowany odcinek aż do zdrowego metalu, wstawić nowy kawałek tego samego profilu (100×100×4 waży 11,7 kg/m) i zespawać go na pełnym obwodzie, a na koniec zabezpieczyć spoiny cynkiem na zimno lub farbą. Spawanie na rdzy i farbie daje pory, a spoina na ścianie cieńszej niż w projekcie nie przeniesie obciążenia. Przy elemencie nośnym zakres naprawy uzgadnia się z konstruktorem.
Czy można spawać na przerdzewiałej ściance?
Nie, jeśli element ma coś nieść. Najmniejsza spoina nośna to a3, a rozsądna górna granica to 0,7 grubości ścianki — przy ściance zjedzonej z 4 do 2,5 mm wychodzi 1,75 mm, więc nośnej spoiny pachwinowej nie da się tam położyć. Ubytek mierzy się grubościomierzem albo po nawierceniu i wycina do metalu o pełnej grubości.
Co zrobić przed spawaniem starej konstrukcji?
Ustalić, z czego jest: gatunek starej stali często jest nieznany, a od składu zależy, czy potrzebne jest podgrzewanie. Równoważnik węgla z atestu albo analizy pokaże ryzyko pęknięć, a kalkulator podgrzewania — temperaturę. Farbę, ocynk i rdzę zdejmuje się w strefie spoiny do gołej stali.
