TIG — spawanie elektrodą nietopliwą w osłonie argonu

141 to TIG ze spoiwem dodawanym ręcznie, 142 — TIG bez spoiwa (przetopienie krawędzi). Metoda na przypadki, gdzie spoina jest ważniejsza od tempa: nierdzewka, aluminium, cienka blacha, ściegi graniowe na rurach, instalacje spożywcze i elementy ozdobne. Oznaczenia: GTAW (AWS), procesy 141 i 14x wg ISO 4063.

6:51

Jak się nazywa

Trzy nazwy tego samego. W instrukcji technologicznej i na świadectwie spawacza stoi nazwa z normy z numerem, w ogłoszeniu o pracę i w warsztacie — skrót, na rysunku z USA — oznaczenie amerykańskie. Warto znać wszystkie trzy: to ta sama robota, ale w dokumentach wygląda inaczej.

Jak to działa

Łuk pali się między elektrodą wolframową a materiałem. Wolfram się nie topi — tylko utrzymuje łuk, a spoiwo spawacz podaje do jeziorka wolną ręką. Strefę spawania osłania argon z dyszy uchwytu.

Stąd główna cecha metody: ilość ciepła i ilość spoiwa steruje się niezależnie od siebie. Można przetopić krawędź zupełnie bez spoiwa albo napawać ścieg, prawie nie grzejąc elementu. Poza spawaniem gazowym żadna inna metoda ręczna tego nie daje.

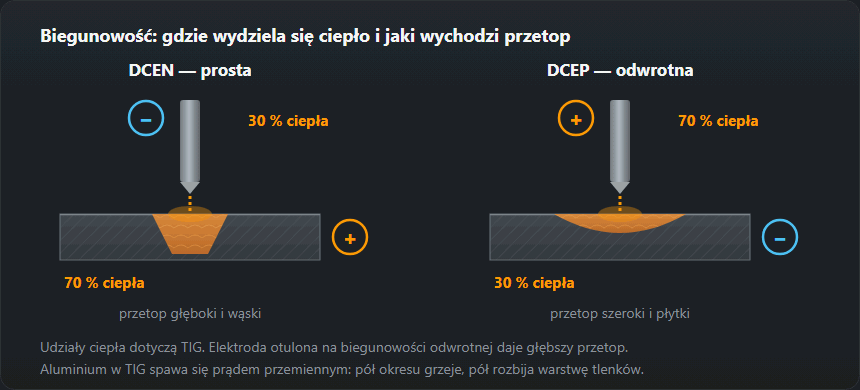

Rodzaj prądu

Pobierz schemat: SVG · PNG

Parametry według grubości

Pełna tabela z prędkością podawania drutu, TIG, cienką blachą i profilami: Parametry MIG/MAG i TIG.

Do aluminium na prądzie przemiennym prąd bierze się o jakieś 20–30 % wyższy, a przepływ argonu o 2–4 l/min większy.

Co ustawić przed startem

• Wstępny wypływ gazu (pre-flow) — 0,5–2 s. Gaz musi dojść do strefy przed zajarzeniem łuku.
• Wypływ końcowy (post-flow) — mniej więcej 1 s na każde 10 A prądu. Przy 150 A to 15 s: tyle stygną wolfram i spoina, i przez cały ten czas potrzebują osłony.
• Zajarzenie. HF (bezstykowe, wysoką częstotliwością) — podstawowe; Lift — dotknięciem z płynnym uniesieniem, gdy w pobliżu jest wrażliwa elektronika.
• Balans AC — 60–70 % „minusa” do zwykłego aluminium; więcej „plusa”, jeśli powierzchnia jest mocno utleniona.
• Opadanie prądu (down-slope) — 2–5 s, żeby nie zostawić pęknięcia w kraterze.

Typowe problemy

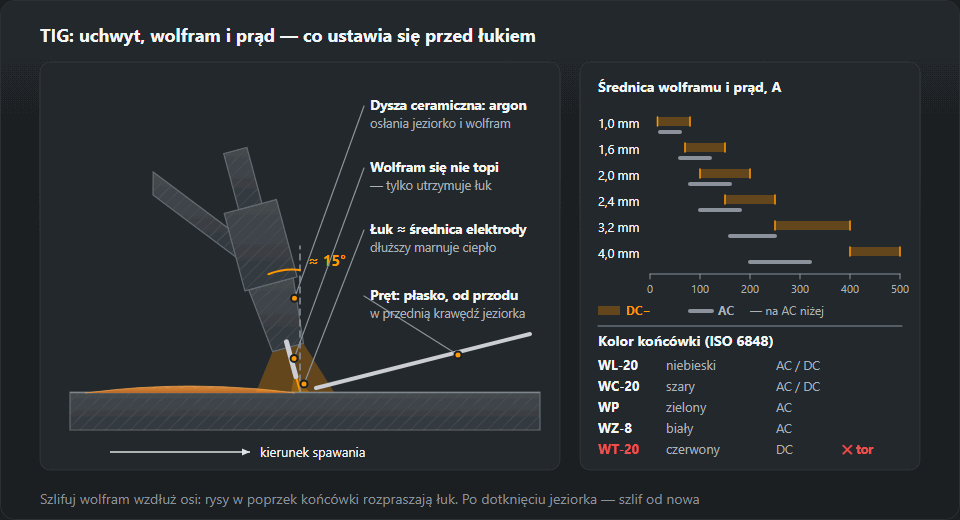

Wolfram: typ, średnica, ostrzenie

Najczęstszy wybór to WL-20 (niebieski) — działa na DC i AC, łatwo zajarza i długo trzyma szlif. WC-20 (szary) dobrze pracuje na małych prądach, przy cienkiej nierdzewce. WP (zielony), czysty wolfram, to klasyka do aluminium na AC; WZ-8 (biały) — do aluminium tam, gdzie wtrącenia są niedopuszczalne. Czerwonego WT-20 z tlenkiem toru lepiej unikać: pył ze szlifowania jest lekko promieniotwórczy, a elektrody lantanowe dają te same efekty.

Średnicę dobiera się do prądu: 1,6 mm przenosi na DC− około 70–150 A, 2,4 mm — 150–250 A, 3,2 mm — 250–400 A; na AC te zakresy są niższe. Szlifuje się wzdłuż osi, na stożek o długości 2–3 średnic. Rysy w poprzek końcówki rozpraszają łuk i żadna technika tego nie naprawi. Pełne zestawienie kolorów jest w tabeli elektrod wolframowych, a średnicę, kąt szlifu i dyszę do konkretnego prądu podaje dobór elektrody wolframowej.

Pobierz schemat: SVG · PNG

Technika prowadzenia

Długość łuku — mniej więcej jedna średnica elektrody; dłuższy łuk marnuje ciepło i poszerza spoinę. Uchwyt pochylony około 15° w kierunku spawania, spoiwo podawane płasko od przodu: zanurzasz koniec pręta w przedniej krawędzi jeziorka i cofasz, nie wyjmując go z osłony gazu. Wolframu nie wolno dotknąć ani jeziorkiem, ani spoiwem — po dotknięciu przerywa się i szlifuje elektrodę od nowa, bo zanieczyszczenie się nie wypali, a trafi do spoiny jako wtrącenie wolframu.

Na cienkiej nierdzewce wrogiem jest ciepło, nie ręka: częste sczepy, podkładka miedziana, gdzie się da, i zmniejszanie prądu pedałem w miarę nagrzewania blachy. Praktyczne nastawy są na stronie spawanie cienkiej blachy.

Moment podania pręta i tempo ruchu dyktuje jeziorko: po czym poznać, że już się rozlało i zwilżyło brzegi, opisuje strona jeziorko spawalnicze.

Prąd TIG według grubości — jak czytać tabelę

Z tabeli parametrów wychodzi około 30–45 A na każdy milimetr grubości przy DC−: 3 mm to 90–130 A, 6–8 mm — 180–250 A. Górna część zakresu przydaje się w spoinach pachwinowych i teowych, gdzie ciepło ucieka w dwie blachy naraz, dolna — w złączach doczołowych z odstępem. Wolfram z tabeli sprawdź z obciążalnością z sekcji wyżej: jeśli prąd zbliża się do górnej granicy średnicy, weź grubszą elektrodę. Dla aluminium obowiązuje poprawka podana pod tabelą. Powyżej 8 mm spawa się wielościegowo, z ukosowaniem.

Trzy przykłady nastaw

• Nierdzewka 1,5 mm, złącze doczołowe. Wiersz 1,5–2,0 mm: wolfram 1,6 mm, 50–90 A, spoiwo 1,6 mm, argon 6–8 l/min. Zaczynasz od dolnej połowy zakresu, bo blacha szybko się nagrzewa. Na rurze dochodzi osłona grani od środka, 4–8 l/min, a wypływ końcowy przy 60–90 A to 6–9 s.
• Aluminium 3 mm, spoina pachwinowa na AC. Wiersz 3,0 mm daje 90–130 A dla stali; plus 20–30 % to około 110–170 A. Argon 7–9 l/min plus 2–4, czyli 9–13 l/min. Wolfram 2,4 mm, bo 2,0 mm na AC kończy się w okolicy 160 A.
• Stal 6 mm, złącze doczołowe V. Wiersz 6,0–8,0 mm: wolfram 3,2 mm, 180–250 A, spoiwo 3,0–4,0 mm, argon 10–12 l/min. Przy 200 A wypływ końcowy to około 20 s. W praktyce TIG-iem często kładzie się tylko grań, a wypełnienie — szybszą metodą.

Co oznaczają numery 141, 142 i 143

Numery pochodzą z ISO 4063: 141 to TIG ze spoiwem litym (pręt albo drut), 142 — TIG bez spoiwa, samym przetopieniem krawędzi, 143 — TIG ze spoiwem proszkowym. „TIG 141” w ogłoszeniu o pracy czy w instrukcji WPS oznacza więc zwykłe spawanie z prętem. Ten sam numer stoi w oznaczeniu uprawnienia spawacza; co obejmuje konkretny certyfikat — grubości, średnice rur, pozycje — sprawdzisz w kalkulatorze zakresu uprawnień ISO 9606.

Kolor spoiny na nierdzewce — co mówi o osłonie

Nalot na nierdzewce to zapis tego, jak dobrze gaz chronił gorący metal. Kolor słomkowy albo jasnoniebieski jest normalny. Szary, matowy i pylisty oznacza, że osłona zawiodła: za mały przepływ, za krótki wypływ końcowy, za duże wysunięcie wolframu albo przeciąg. Tak samo od spodu — grań bez formowania wychodzi ciemna i krucha. Na tytanie nawet słomkowy czy fioletowy odcień świadczy o niewystarczającej osłonie. Wymagania dla instalacji spożywczych i farmaceutycznych są ostrzejsze niż „wygląda dobrze” i podaje je specyfikacja zlecenia.

Błędy, które widać od razu

• Łuk rozlany i szeroki. Za długi łuk — zbliż uchwyt do jednej średnicy elektrody.
• Końcówka wolframu kulista na DC. Za duży prąd dla średnicy albo pomylona biegunowość — sprawdź, czy uchwyt jest na minusie.
• Czarne kropki w spoinie z aluminium. Koniec pręta był wyjmowany z osłony i utlenił się; trzymaj go w strumieniu gazu także między podaniami.
• Pęknięcie w kraterze. Łuk zgaszony gwałtownie — ustaw opadanie prądu 2–5 s albo zmniejszaj prąd pedałem na końcu spoiny.
• Wolfram sinieje po każdej spoinie. Za krótki wypływ końcowy — licz około 1 s na 10 A.

Który gaz do jakiego materiału — w doborze gazu osłonowego; ile argonu zejdzie na zmianę, policzy kalkulator zużycia gazu.

Autor: Dmitry Frolov, spawacz i ślusarz konstrukcji stalowych Aktualizacja: 5 października 2026
