A soldadura TIG

Processo 141, GTAW na numeração americana. Um eléctrodo de tungsténio que não se consome, uma protecção inerte e uma vareta metida à mão: o processo mais lento da oficina e o que dá os cordões mais limpos.

Resposta curta

O TIG (141 com adição, 142 sem ela; GTAW) é um arco entre um eléctrodo de tungsténio e a peça sob árgon. A corrente sai a cerca de 30–45 A por milímetro de espessura em DC−: 3 mm pedem 90–130 A e 6–8 mm, 180–250 A. Para alumínio em AC usa-se mais 20–30 % de corrente e mais 2–4 l/min de árgon. Exemplo: inox de 1,5 mm, tungsténio de 1,6 mm, 50–90 A, vareta de 1,6 mm e árgon a 6–8 l/min; pós-gás de cerca de 1 s por cada 10 A.

Como se chama

Como se chamaDesignação
Na norma (ISO 4063)141 — Soldadura TIG com vareta maciça
Número do processo141
Abreviatura internacionalTIG · GTAW
Na oficinaSoldadura TIG

Três nomes para a mesma coisa. A especificação do procedimento e o certificado do soldador trazem a designação da norma com o número; o anúncio de emprego e a oficina usam a abreviatura; um desenho americano usa a sua. Vale a pena conhecer as três: o trabalho é o mesmo e em cada papel aparece diferente.

Publicidade

Porque é diferente

Em todos os outros processos de arco o eléctrodo é também a adição, por isso calor e deposição andam juntos: mais metal significa mais calor, quer se queira, quer não. O TIG separa-os. O arco põe o calor, a vareta põe o metal, e o soldador decide quanto de cada coisa. É essa a razão de ser do processo, e por isso lhe pertencem a chapa fina, os passes de raiz e tudo o que fica à vista.

Polaridade e tipo de corrente

Polaridade directa e inversa lado a lado: os sinais no eléctrodo e na peça, a repartição do calor e a penetração que daí resulta
A mesma corrente e outro cordão: a polaridade decide quem recebe dois terços do calor — a peça ou o eléctrodo.

Descarregar o esquema: SVG · PNG

DC− para aço, inoxidável, titânio e cobre: o eléctrodo mantém-se relativamente frio e o calor vai para a peça, por isso a penetração é boa e o tungsténio dura.

Corrente alterna para alumínio e magnésio: a semionda positiva parte a película de óxido (ver a primeira pergunta frequente). Os inversores modernos deixam ajustar o balanço — mais tempo em negativo para penetrar, mais em positivo para limpar — e a frequência, que estreita ou alarga o cone do arco.

DC+ praticamente não se usa: mete o calor no eléctrodo e funde-o.

ModoMetaisPorquê
DC− (polaridade directa)Aço, inoxidável, titânio, cobreO calor vai para a peça, o tungsténio aquece pouco, penetração profunda
AC (alternada)Alumínio, magnésio e ligasO semiciclo positivo quebra a película de óxido
DC+ (polaridade inversa)Praticamente não se usaO tungsténio sobreaquece e funde

Tungsténio e afiação

O de lantânio (azul) serve para quase tudo, em contínua e em alterna. O tungsténio puro (verde) é a escolha tradicional em alterna e forma a bola que esse modo aproveita. Os toriados (vermelhos) é melhor evitá-los: o pó da afiação é ligeiramente radioactivo e os de lantânio igualam-lhes o desempenho. Diâmetro e ângulo saem da corrente — a calculadora de tungsténio dá os dois, mais o bocal e o caudal.

Afia-se no sentido do eixo. As marcas da afiação guiam o arco, por isso marcas transversais fazem-no bailar e não há técnica que o corrija.

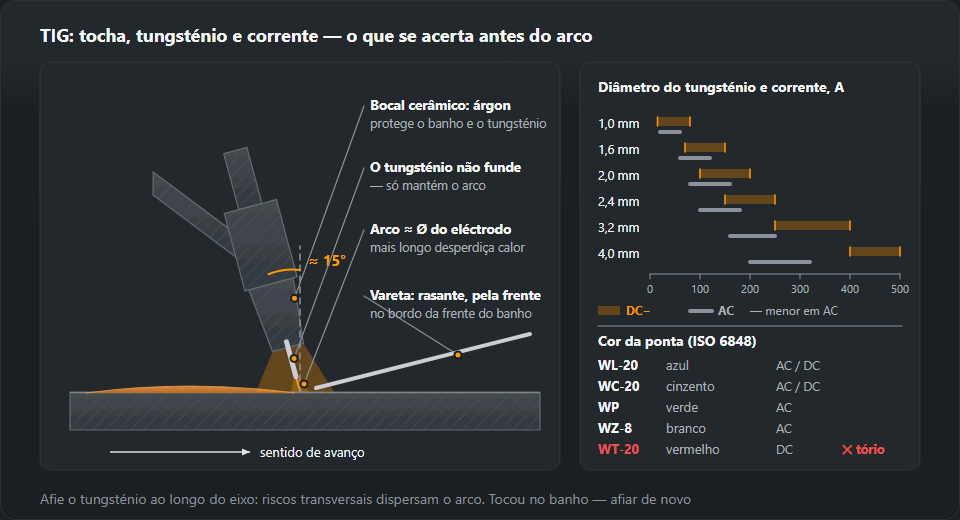

Tocha TIG sobre a chapa com bocal, tungsténio e vareta e, ao lado, as gamas de corrente por diâmetro de tungsténio e as cores de ponta
O diâmetro do tungsténio segue a corrente: o mesmo eléctrodo aguenta menos em AC do que em DC−. O vermelho WT-20 tem tório; o lantanado WL-20 faz o mesmo em DC e AC.

Descarregar o esquema: SVG · PNG

Gás e purga

Árgon, 6 a 12 l/min, com pós-gás suficiente para proteger o tungsténio e o banho enquanto arrefecem — uma regra aproximada é um segundo por cada 10 A. O árgon com 2 a 5 % de hidrogénio usa-se em inoxidável austenítico e em ligas de níquel para aumentar o calor e deixar a superfície mais limpa. Não serve para aços ao carbono, ferríticos, martensíticos nem duplex: o hidrogénio traz fissuração e poros.

Em tubo de inoxidável e de titânio, o verso da raiz precisa da sua própria protecção: uma raiz oxidada sai cinzenta e frágil e é sucata. O titânio não perdoa aqui: qualquer tom palha ou violeta significa que a protecção foi insuficiente.

Espessura, mmTungsténio, mmCorrente DC−, AVareta, mmÁrgon, l/min
0,5–1,01,0–1,620–501,0–1,65–7
1,5–2,01,650–901,66–8
3,02,0–2,490–1302,0–2,47–9
4,0–5,02,4130–1802,4–3,08–10
6,0–8,03,2180–2503,0–4,010–12

A tabela completa com velocidade do fio, chapa fina e tubo: Parâmetros MIG/MAG.

Amperagem por espessura para aço, inoxidável e alumínio, com tungsténio, vareta, árgon e bocal numa só tabela: Tabela de amperagem TIG.

O processo em números

Os números com que trabalham as calculadoras, lado a lado. Um traço quer dizer que não há valor para essa célula.

141
TIG
135
MAG, fio maciço
111
MMA, rutílico
136
FCAW, fio fluxado
Corrente na tabela de regulações por espessura, A20–25040–35050–250—
Rendimento térmico k (energia de soldadura)0,60,80,80,8
Rendimento de deposição0,950,930,650,85
Taxa de deposição, kg por hora de arco0,63,21,34,2
Metal por passe, mm²12352545
Gás no cálculo do custo, l/min813sem gás15
Gás de protecção e caudal, l/minAr 99,99, 6–10CO₂ ou Ar+18 % CO₂, 10–16sem gás—

Fontes: corrente — tabelas de regulações por espessura das páginas MIG/MAG, TIG e MMA; k — Energia de soldadura; rendimento, taxa de deposição, passes e gás do cálculo — Custo por metro de cordão, Metal depositado e passes; gás e gama de caudal — Consumo de gás de protecção. A taxa de deposição é por hora de arco aceso.

Exemplo resolvido: soldadura de ângulo a5, 1 m, S355, PB

Junta em T em chapa S355 de 8 mm, soldadura de ângulo com garganta a = 5 mm, 1 m de comprimento, posição PB. Perna z = a·√2 = 7,1 mm. Com 10 % de sobre-espessura a secção depositada é de 27,5 mm², ou seja, 0,216 kg de metal depositado por metro. Daqui em diante contam só estes números e os dados do processo da calculadora de custo.

141
TIG
Regulação de partida para chapa de 8 mmtungsténio Ø 3,2 mm, 180–250 A DC−
Passes: 27,5 mm² ÷ metal por passe3
Material de adição a comprar, kg: metal depositado ÷ rendimento0,23
Tempo de arco, min: metal depositado ÷ taxa de deposição21,6
Gás, l: tempo de arco × caudal173

É só o tempo de arco. A montagem, a pingagem e a limpeza entre passes vêm por cima; a calculadora de custo junta-as através do factor de arco.

A técnica

Comprimento de arco parecido com o diâmetro do eléctrodo: arcos compridos desperdiçam calor e alargam o cordão. A tocha inclina-se uns 15° no sentido do avanço; a vareta entra com pouco ângulo pela frente, molha-se no bordo de ataque do banho e recua, sem nunca tocar no tungsténio. Tocar no tungsténio significa parar e afiar de novo: a contaminação não se queima sozinha e deixa inclusões de tungsténio no cordão.

Em inoxidável fino o inimigo é o calor, não a técnica. Aponte muitas vezes, use cobre-junta sempre que possível e baixe a corrente à medida que a chapa aquece. As regulações práticas estão em soldar chapa fina.

Quando meter a vareta e a que velocidade avançar é o banho que diz: os sinais de que já alastrou e molhou os dois bordos estão explicados em o banho de fusão.

O que custa

Tempo. O TIG deposita uma fracção do que deposita o MIG/MAG, e num trabalho orçamentado isso domina tudo o resto: ponha os dois no custo por metro e a diferença salta à vista. Que é precisamente o argumento para usar TIG onde ele se paga: na raiz, no cordão visível, na espessura fina e no material que não admite outra coisa.

Erros típicos

SintomaCausa
O tungsténio fica azul e depois pretoPouco gás, pós-gás curto, tungsténio demasiado saído do bocal
Inclusões de tungsténio no cordãoO eléctrodo tocou no banho ou na vareta
Cordão cinzento e poroso em inoxidávelSobreaquecimento, sem protecção de raiz, árgon contaminado
O arco vagueiaTungsténio afiado às voltas, sopro magnético, sujidade
O banho não molha o alumínioCorrente insuficiente, balanço AC errado, óxido por remover

O que regular antes do primeiro arco

  • Pré-gás — 0,5–2 s. O gás tem de chegar à junta antes de o arco acender.
  • Pós-gás — cerca de 1 s por cada 10 A. A 150 A são 15 s: é o que demoram a arrefecer o tungsténio e o cordão, e precisam de protecção durante todo esse tempo.
  • Escorvamento. AF (alta frequência, sem contacto) como base; lift — tocar e levantar suavemente — quando há electrónica sensível por perto.
  • Balanço AC — 60–70 % de negativo para alumínio comum; mais positivo se a superfície estiver muito oxidada.
  • Rampa de descida — 2–5 s, para a cratera não fissurar.

Corrente TIG pela espessura — como ler a tabela

A tabela de espessuras acima dá cerca de 30–45 A por milímetro em DC−: 3 mm são 90–130 A, 6–8 mm, 180–250 A. A parte de cima da gama é para soldaduras de canto e em T, onde o calor foge para duas chapas ao mesmo tempo; a de baixo, para juntas topo a topo com folga. Confira o tungsténio da tabela com a sua capacidade de corrente — 1,6 mm aguenta em DC− cerca de 70–150 A, 2,4 mm 150–250 A, 3,2 mm 250–400 A, menos em AC — e suba de diâmetro se se aproximar do limite. O alumínio em AC pede 20–30 % mais corrente e 2–4 l/min mais árgon do que o aço da mesma espessura. Acima de 8 mm solda-se em várias passagens, com chanfro.

Três exemplos de parâmetros

  • Inox de 1,5 mm, junta topo a topo. Linha 1,5–2,0 mm: tungsténio de 1,6 mm, 50–90 A, vareta de 1,6 mm, árgon 6–8 l/min. Comece pela metade de baixo, porque a chapa aquece depressa. Em tubo junta-se a purga da raiz por dentro, 4–8 l/min, e um pós-gás de 6–9 s a 60–90 A.
  • Alumínio de 3 mm, soldadura de canto em AC. A linha de 3,0 mm dá 90–130 A para aço; mais 20–30 % são cerca de 110–170 A. Árgon 7–9 l/min mais 2–4, ou seja, 9–13 l/min. Tungsténio de 2,4 mm, porque o de 2,0 mm em AC fica pelos 160 A.
  • Aço de 6 mm, junta em V. Linha 6,0–8,0 mm: tungsténio de 3,2 mm, 180–250 A, vareta de 3,0–4,0 mm, árgon 10–12 l/min. A 200 A o pós-gás anda pelos 20 s. Na prática o TIG faz muitas vezes só a raiz e um processo mais rápido enche a junta.

O que significam os números 141, 142 e 143

Os números vêm da ISO 4063: 141 é TIG com material de adição maciço (vareta ou fio), 142, TIG sem adição, fundindo só os bordos, e 143, TIG com adição fluxada. «TIG 141» num anúncio de emprego ou numa WPS quer dizer, portanto, a soldadura normal com vareta. O mesmo número aparece na qualificação do soldador; o que um certificado concreto cobre — espessuras, diâmetros de tubo, posições — confirma-se na calculadora do domínio de qualificação ISO 9606.

O que significa o número na WPS e no certificado

Registos tal como aparecem nos documentos e o que cada um significa para o certificado do soldador segundo a ISO 9606-1.

RegistoComo se lêCertificado do soldador
141Soldadura TIG com vareta maciçaexame próprio: outro número é outro processo
142Soldadura TIG sem material de adiçãoexame próprio: outro número é outro processo
143Soldadura TIG com vareta fluxadaexame próprio: outro número é outro processo
141/135dois processos pela ordem de soldadura: raiz — Soldadura TIG com vareta maciça; enchimento e acabamento — Soldadura MAG com fio maciço em gás activocada número tem de estar coberto pela WPS e pelo certificado de quem solda essa parte da junta

Num exame com dois processos, a ISO 9606-1 conta a espessura depositada s em separado para cada processo (quadro 6, nota f; interpretações do ISO/TC 44/SC 11). O exemplo dessas interpretações: um provete topo a topo de 12 mm com 3 mm depositados por 138 e 9 mm por 136 qualifica 3–6 mm para 138 e 3–18 mm para 136, cada um usado sozinho; nenhum dos processos fica com o total s = 12 mm. A raiz sem suporte só pode depois ser soldada com o processo que fez a raiz no exame.

A cor do cordão em inox — o que diz sobre a protecção

A coloração no inox é um registo de quão bem o gás protegeu o metal quente. Cor de palha ou azul-claro é normal. Cinzento, baço e pulverulento significa que a protecção falhou: caudal curto, pós-gás curto, tungsténio demasiado saído do bocal ou corrente de ar. O mesmo do lado de trás — uma raiz sem purga sai escura e quebradiça. As instalações alimentares e farmacêuticas têm critérios mais apertados do que «parece bem», definidos pela especificação da obra.

Erros que se vêem logo

  • Arco aberto e largo. Arco demasiado comprido — aproxime a tocha a um diâmetro de eléctrodo.
  • Ponta do tungsténio em bola em DC. Corrente a mais para o diâmetro ou polaridade trocada — confirme que a tocha está no negativo.
  • Pontos negros num cordão de alumínio. A ponta da vareta saiu da protecção e oxidou; mantenha-a no jacto de gás também entre adições.
  • Fissura na cratera. Arco cortado de repente — ponha uma rampa de 2–5 s ou baixe o pedal no fim do cordão.
  • O tungsténio fica azul depois de cada cordão. Pós-gás curto — conte cerca de 1 s por 10 A.

Que gás para que material explica a escolha do gás de protecção; quanto árgon se gasta num turno calcula a calculadora do consumo de gás.

Normas e referências

Edição da norma, secção ou quadro e o que esta página retira de cada um. Os números foram conferidos nos índices publicados pelos editores das normas; os textos completos são vendidos pelos organismos de normalização.

  • EN ISO 4063:2023, secção 5.2 — os números de processo 141, 142 e 143
  • EN ISO 9606-1:2017 (ISO 9606-1:2012), secção 5.2 — o domínio de qualificação por processo de soldadura

Perguntas frequentes

Porquê corrente alterna para o alumínio?

Pela película de óxido. Funde a uns 2050 °C e o metal por baixo a 660 — a película tem de sair antes de se poder soldar. A semionda com o eléctrodo no positivo faz esse trabalho, a negativa mete o calor na peça. O balanço reparte o ciclo.

Porque é que o cordão sai cinzento e baço?

Oxidação por pouco gás ou por o tungsténio sair de mais. Em inoxidável, tons palha ou azul claro são normais; cinzento e pulverulento quer dizer que a protecção falhou. Veja o caudal, o pós-gás e quanto o tungsténio sai do bocal — e, em tubo, se é preciso purgar a raiz.

É preciso pedal?

Para aprender não, mas muda o que se consegue fazer. Poder baixar a corrente à medida que a chapa aquece é o que evita que os últimos 50 mm de um cordão em chapa fina se abram, e é assim que se enche uma cratera sem lá deixar uma fissura.

O que significa TIG 141?

É o número do processo na ISO 4063: soldadura TIG com adição maciça, ou seja, vareta ou fio. O 142 é TIG sem adição e o 143, com adição fluxada. O 141 aparece nas WPS e na designação da qualificação do soldador.

Que corrente para soldar TIG chapa de 2 mm?

Em aço e inox com DC−: 50–90 A, tungsténio de 1,6 mm, vareta de 1,6 mm e árgon a 6–8 l/min. O alumínio de 2 mm em AC pede mais 20–30 % de corrente.

Que caudal de árgon para TIG?

De 5–7 l/min em chapa até 1 mm a 10–12 l/min em 6–8 mm, com mais 2–4 l/min no alumínio. Mais não é melhor: um jacto demasiado forte arrasta ar.
